WR1200SL

💧 WR1200SL Rig Sumur Air Crawler Teleskopik Diesel-Listrik 1200 Meter

WR1200SL adalah rig crawler hidraulik penuh tugas berat yang dirancang untuk proyek lubang dalam besar seperti sumur air sangat dalam kelas 1200 meter, pasokan air area tambang, pasokan air industri, dan survei panas bumi. Peralatan ini menggunakan konfigurasi tenaga ganda diesel / listrik dan struktur teleskopik, mendukung pipa bor 9,6 m, kedalaman bor maksimum 1200 m, diameter bor 105–900 mm, serta dilengkapi gaya angkat 60 T, torsi putar 30000 / 15000 N·m, dan tenaga diesel Cummins 264 kW, cocok untuk proyek dengan siklus konstruksi panjang, diameter lubang besar, kedalaman tinggi, dan kondisi energi lokasi yang bervariasi.

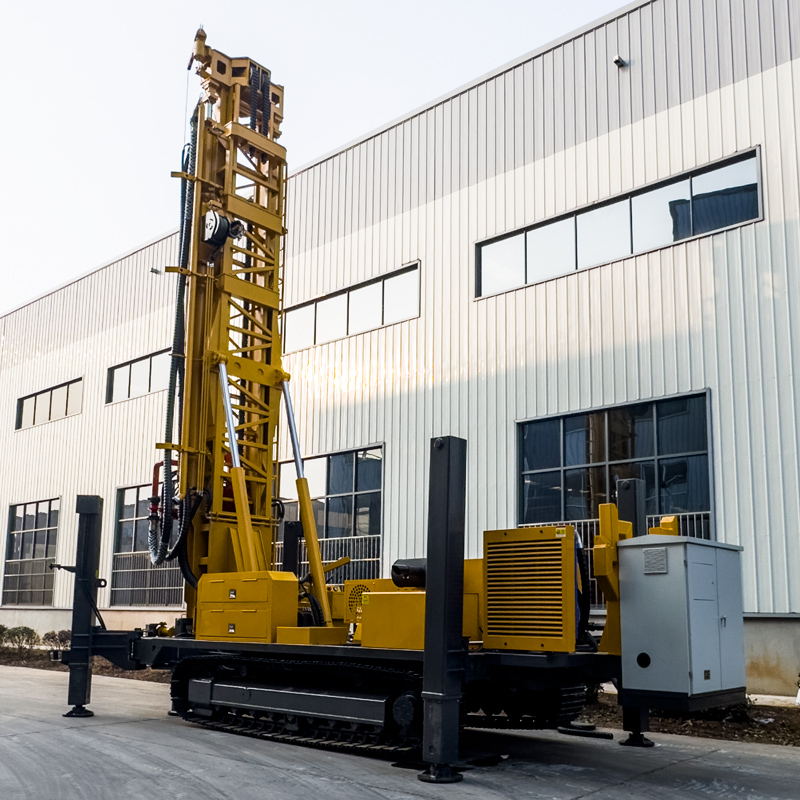

⚡ Diesel-listrik adalah salah satu keunggulan penggunaan terpenting WR1200SL

Area tambang terpencil, gurun, dan proyek lapangan biasanya lebih bergantung pada tenaga diesel, sedangkan lokasi bor tetap tambang, kawasan industri, atau proyek konstruksi jangka panjang mungkin memiliki jaringan listrik yang stabil. WR1200SL dapat dikonfigurasi antara opsi diesel dan listrik sesuai kondisi lokasi, tetap mempertahankan kemampuan konstruksi mandiri di lapangan, sekaligus memberikan pilihan untuk mengurangi konsumsi bahan bakar dan emisi gas buang di lokasi tetap. Daya akhir, tegangan, frekuensi, dan skema start bagian listrik harus ditentukan berdasarkan sistem pasokan listrik proyek.

🌐 Kelas 1200 meter sudah memasuki lingkup konstruksi sumur air sangat dalam skala besar

Kedalaman bor maksimum 1200 m dan diameter bor 105–900 mm memungkinkan WR1200SL mencakup proyek air tanah dalam yang sulit ditangani peralatan sumur air biasa. Untuk akuifer dalam, sumur dalam area tambang, pasokan air industri dengan debit besar, dan survei panas bumi tertentu, peralatan kelas 1200 meter memiliki cadangan kedalaman yang lebih besar. Kedalaman bor aktual tetap harus ditentukan berdasarkan diameter lubang, formasi, pipa bor, kompresor udara, dan kondisi hidrogeologi.

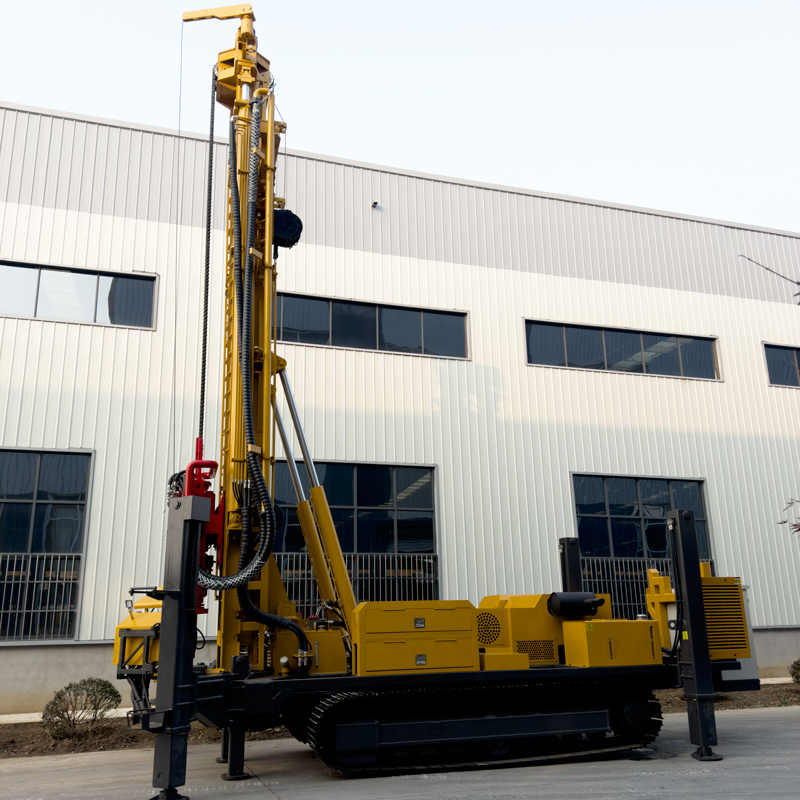

🪜 Teleskopik membantu peralatan berat memperbaiki dimensi transportasi

Peralatan kelas 1200 meter sendiri memiliki ukuran dan berat yang besar, sehingga organisasi transportasi lebih kompleks daripada rig kecil dan menengah. Teleskopik dapat memperpendek profil transportasi saat relokasi, lalu memperluas ketinggian kerja setelah tiba di titik bor, sehingga peralatan dapat meningkatkan kondisi pemuatan, kelayakan jalan, dan relokasi internal lokasi sambil tetap mempertahankan kemampuan operasi pipa bor panjang.

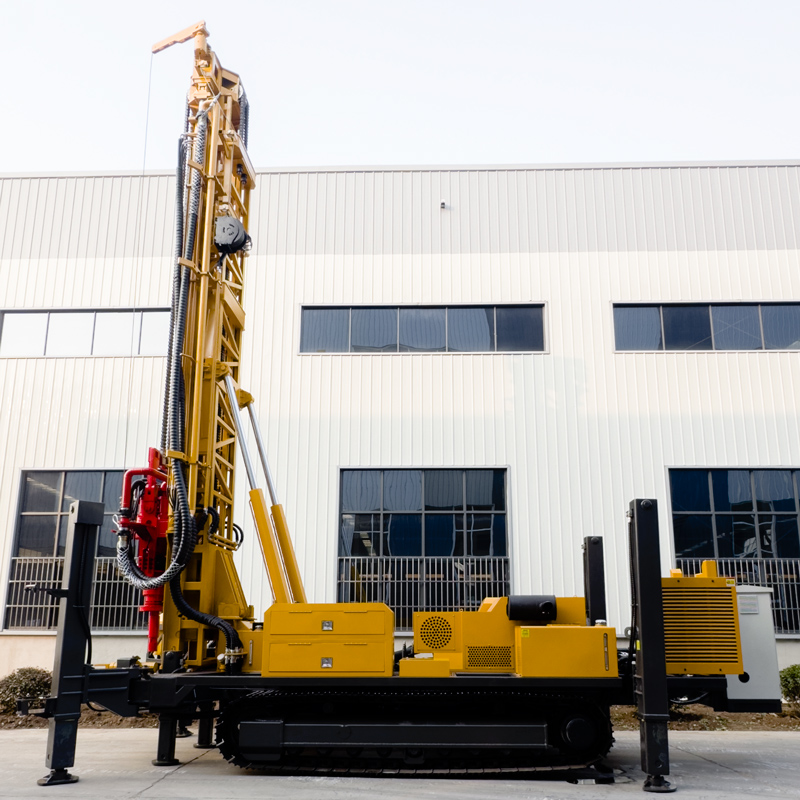

🔩 Pipa bor 9,6 meter secara signifikan mengurangi jumlah sambungan pada lubang sangat dalam

WR1200SL mendukung pipa bor 9,6 m, dengan diameter pipa bor yang direkomendasikan 114 / 127 mm. Untuk lubang dalam di atas 1000 meter, jika masih sering menggunakan pipa bor pendek, jumlah sambung dan lepas akan sangat banyak, waktu tambahan dan intensitas tenaga kerja akan meningkat jelas. Pipa bor panjang 9,6 m dapat secara signifikan mengurangi frekuensi sambungan, lebih cocok untuk konstruksi berkelanjutan lubang sangat dalam dan proyek jangka panjang.

💪 Gaya angkat 60 T memberikan margin lebih besar untuk penanganan rangkaian bor dan casing sangat dalam

Gaya angkat peralatan mencapai 60 T, tekanan aksial 10 T. Pada kedalaman lubang kelas 1200 meter, berat sendiri rangkaian bor, gesekan dinding lubang, berat casing, dan anomali dalam lubang akan meningkatkan beban tarik secara signifikan. Kemampuan angkat yang lebih besar membantu operasi trip masuk/keluar normal, pengambilan DTH hammer, dan pekerjaan casing ukuran besar, tetapi saat terjadi stuck pipe atau penyempitan lubang tetap harus membersihkan lubang terlebih dahulu dan menilai kondisi dalam lubang.

🔄 Torsi putar 30000 / 15000 N·m cocok untuk kondisi diameter lubang besar dan beban tinggi

Torsi maksimum sistem putar 30000 / 15000 N·m, dengan kecepatan putar maksimum 85 / 170 r/min. Diameter lubang yang lebih besar, batuan keras utuh, dan segmen lubang dengan gesekan tinggi memerlukan torsi lebih tinggi, sedangkan tahap pengeboran dengan hambatan lebih kecil dapat menggunakan kecepatan putar lebih tinggi. Dalam konstruksi lubang sangat dalam, parameter harus terus disesuaikan berdasarkan torsi, return cutting, dan beban alat bor.

🕳️ Rentang diameter lubang 105–900 mm mencakup sumur air besar dan lubang teknik

Diameter lubang maksimum mencapai 900 mm, dapat mengakomodasi pipa sumur lebih besar dan skema pompa debit lebih tinggi, sekaligus berarti konstruksi diameter lubang besar menuntut persyaratan lebih tinggi pada kompresor udara, mata bor, casing, torsi, dan sistem angkat. Dalam proyek aktual, diameter lubang yang wajar harus dipilih sesuai target penyelesaian sumur, tidak disarankan menggunakan diameter lubang maksimum sebagai konfigurasi rutin jangka panjang.

💨 Tekanan udara 1,65–8 MPa dan konsumsi udara 16–120 m³/min

Pengeboran DTH pneumatik merekomendasikan tekanan kerja 1,65–8 MPa, konsumsi udara 16–120 m³/min. Lubang dalam kelas 1200 meter, diameter lubang besar, dan kondisi batuan keras menuntut kapasitas kompresor udara yang sangat tinggi. Pemilihan kompresor udara harus mempertimbangkan tekanan dan aliran secara bersamaan; jika aliran tidak mencukupi, meskipun tekanan memenuhi syarat, dapat terjadi impak kurang, kesulitan return cutting, dan akumulasi cutting di dasar lubang.

💎 Konstruksi batuan keras dalam seperti granit, basalt, dan batu kapur

Setelah memasuki batuan keras yang relatif utuh, dapat digunakan DTH hammer tekanan menengah dan tinggi untuk pengeboran. Pada lubang dalam, jarak kembalinya serbuk batuan panjang, kebersihan dasar lubang sangat penting. Pastikan pelumasan DTH hammer, keausan mata bor terkendali, dan aliran udara stabil; jika return cutting terus berkurang atau torsi meningkat abnormal, segera bersihkan lubang dan periksa alat bor.

🌧️ Lapisan lepas atas harus diprioritaskan untuk stabilitas dinding lubang

Lapisan tanah, lempung, pasir, dan kerikil dapat menggunakan pengeboran putar lumpur, casing, atau metode penyangga dinding lainnya. Untuk sumur sangat dalam kelas 1200 meter, stabilitas segmen lubang atas memiliki dampak lebih besar pada konstruksi selanjutnya; begitu bagian atas menyempit atau runtuh, pengeboran dalam dan pengangkatan pipa akan menjadi lebih sulit, sehingga stabilisasi lubang awal tidak boleh diabaikan.

🧱 Zona patahan rusak dan lapisan rekahan dalam

Saat lubang dalam melewati patahan, breksi, dan area perkembangan rekahan, dapat terjadi jatuhnya blok, kebocoran udara, penyempitan lubang, dan stuck pipe. Setelah memasuki segmen lubang abnormal, kurangi dorongan, perkuat pembersihan lubang, dan gunakan casing, foam, atau metode penanganan lain sesuai kondisi. Jika hambatan pengangkatan pipa terus meningkat, segera hentikan pengeboran dan analisis.

💧 Akuifer dalam dan kondisi semburan air kuat

Setelah memasuki akuifer utama, semburan air akan mengubah kondisi return cutting dan kerja DTH hammer di dalam lubang. Operator harus mencatat kedalaman lapisan keluarnya air utama, dan menyesuaikan pasokan udara, pembersihan lubang, dan metode casing sesuai volume air. Pada tahap penyelesaian sumur, desain pipa filter, segmen penyekat air, dan tipe pompa akhir juga harus berdasarkan ketebalan akuifer dan kondisi kualitas air.

🏠 Air minum dalam skala besar dan pasokan air komunitas

Untuk area dengan sumber air dangkal tidak mencukupi, populasi pasokan air banyak, atau kedalaman air tanah besar, WR1200SL dapat digunakan untuk proyek sumur air minum dalam skala besar dan pasokan air komunitas. Proyek semacam ini harus menyelesaikan survei hidrogeologi dan evaluasi kualitas air terlebih dahulu, lalu menentukan lapisan target, diameter sumur, dan kedalaman sumur, menghindari pengejaran kedalaman bor maksimum secara membabi buta.

🌾 Irigasi pertanian dalam dan proyek peternakan besar

Daerah kering, peternakan besar, dan area pertanian skala besar mungkin memerlukan sumur irigasi di atas 500 meter atau bahkan lebih dalam. Cadangan kedalaman kelas 1200 meter dan konfigurasi pipa bor 9,6 m WR1200SL cocok untuk konstruksi sumur dalam jangka panjang. Struktur sumur aktual harus ditentukan berdasarkan luas irigasi, debit air, dan tipe pompa.

⛏️ Pasokan air area tambang besar dan pengembangan air tanah dalam

Proyek tambang memerlukan air domestik, penekan debu, pencucian peralatan, dan sumber air produksi tambahan. Gaya angkat 60 T, chassis crawler tugas berat, dan konfigurasi tenaga ganda WR1200SL sangat cocok untuk proyek sumur dalam area tambang besar. Jika lokasi bor tetap tambang memiliki kondisi jaringan listrik, konfigurasi listrik dapat disesuaikan sesuai kebutuhan.

🌊 Dewatering tambang dan lubang dewatering proyek besar

Kedalaman bor kelas 1200 meter dan diameter lubang maksimum 900 mm memberikan peralatan kemampuan untuk menangani sebagian lubang dewatering besar. Proyek dewatering harus merancang lokasi sumur, jarak sumur, diameter lubang, pipa filter, dan debit pompa berdasarkan kondisi hidrogeologi; rig hanya bertanggung jawab membuat lubang, tidak dapat menggantikan rencana dewatering lengkap.

♨️ Survei panas bumi dan lubang gradien suhu

WR1200SL dapat digunakan untuk sebagian survei panas bumi, lubang gradien suhu, dan verifikasi suhu formasi dalam. Proyek panas bumi selain kedalaman bor, juga perlu mempertimbangkan suhu formasi, media sirkulasi, material casing, dan stabilitas dinding lubang. Jika merupakan sumur pengembangan panas bumi formal, alat bor dan sistem penyelesaian sumur harus dikonfigurasi berdasarkan desain khusus.

🚀 Pengangkatan cepat 29 m/min dan pendorongan cepat 51 m/min

Kecepatan angkat cepat 29 m/min, kecepatan dorong cepat 51 m/min, terutama digunakan untuk pengembalian power head, operasi pipa bor, dan gerakan non-pengeboran. Proyek lubang sangat dalam memiliki siklus konstruksi panjang; penghematan waktu tambahan per operasi akan sangat signifikan jika terakumulasi dalam jangka panjang, terutama dengan pipa bor panjang 9,6 m yang lebih meningkatkan waktu kerja efektif peralatan.

⚡ Tenaga diesel Cummins 264 kW memberikan cadangan beban tinggi

Konfigurasi tenaga diesel adalah mesin Cummins 264 kW, menyediakan tenaga untuk putar, feeding, jalan crawler, outrigger, dan sistem bantu. Lubang dalam 1200 meter biasanya beroperasi terus-menerus dalam waktu lama, sehingga perawatan pendinginan mesin, filter udara, sistem bahan bakar, dan suhu oli hidraulik harus diperkuat untuk menghindari penurunan tenaga akibat suhu tinggi dan debu.

🔌 Mode listrik lebih cocok untuk proyek tetap dan konstruksi jangka panjang

Jika tambang, kawasan industri, atau lokasi bor tetap memiliki pasokan listrik stabil, sistem penggerak listrik dapat dikonfigurasi sesuai jaringan listrik proyek. Mode listrik membantu mengurangi konsumsi bahan bakar dan gas buang lokasi, tetapi tegangan, frekuensi, kapasitas transformator, jarak kabel, dan arus start harus dikonfirmasi terlebih dahulu, tidak dapat langsung dikonversi sederhana dari daya diesel.

🧵 Dua winch bantu 5 T + 2,5 T meningkatkan kemampuan penanganan lokasi

Peralatan dilengkapi winch bantu besar 5 T dan winch bantu kecil 2,5 T, dapat digunakan masing-masing untuk alat bor lebih berat, DTH hammer, casing, dan aksesori umum. Proyek kelas 1200 meter memiliki banyak alat pendukung dan berat per unit besar; winch ganda dapat meningkatkan efisiensi organisasi lokasi, tetapi operasi pengangkatan harus benar-benar mematuhi beban nominal dan jarak aman.

🚜 Jalan crawler 6 km/h meningkatkan efisiensi relokasi internal lokasi besar

Kecepatan jalan sekitar 6 km/h, sudut tanjakan maksimum referensi 21°. Untuk peralatan tugas berat 25 T, kemampuan jalan ini terutama digunakan untuk relokasi internal lokasi dan antar titik bor. Sebelum bergerak, pastikan daya dukung jalan, kemiringan, radius putar, dan kondisi tanah lunak; teleskopik panjang harus dalam kondisi transportasi aman.

🦵 Outrigger hidraulik 1,7 meter memastikan stabilitas operasi lubang sangat dalam besar

Langkah outrigger hidraulik 1,7 m, dapat digunakan untuk meratakan dan menopang peralatan secara stabil. Konstruksi lubang sangat dalam memiliki siklus panjang, peralatan terus-menerus menanggung beban rangkaian bor dan putaran; penurunan outrigger dan platform tidak rata dapat memengaruhi kemiringan lubang dan gaya pada teleskopik. Tanah lunak harus dilapisi pelat landasan dengan luas cukup.

📦 Transportasi unit 25 T dan persyaratan organisasi lokasi lebih tinggi

Berat unit sekitar 25 T, dimensi luar sekitar 10,85 × 2,25 × 2,98 m. Transportasi antar wilayah memerlukan konfirmasi terlebih dahulu kapasitas truk flatbed, batas tinggi jalan, daya dukung jembatan, dan ruang putar; pipa bor 9,6 m biasanya juga perlu diangkut terpisah. Setelah tiba di lokasi, harus disediakan area untuk kompresor udara, sistem lumpur, dan material.

🧰 Pompa lumpur, pompa sentrifugal, genset, dan pompa foam opsional

Formasi dan proyek yang berbeda dapat dikonfigurasi dengan pompa lumpur, pompa sentrifugal, genset, dan pompa foam. Proyek dengan banyak lapisan lepas lebih bergantung pada sistem lumpur, lubang dalam batuan keras lebih bergantung pada kompresor udara debit besar dan DTH hammer, formasi dengan kebocoran udara rekahan mungkin menggunakan bantuan foam. Harus dikombinasikan berdasarkan kondisi kerja utama, bukan menumpuk semua aksesori secara seragam.

⚠️ Catatan konstruksi lubang sangat dalam 1200 meter dan sistem tenaga ganda

Sebelum mulai kerja setiap hari, periksa mesin, sistem kelistrikan, sistem hidraulik, teleskopik, outrigger, crawler, winch ganda, selang udara tekanan tinggi, dan pipa bor panjang; selama konstruksi lubang dalam, catat terus torsi, tekanan udara, return cutting, return air, dan hambatan pengangkatan pipa; saat beralih atau menggunakan opsi listrik, konfirmasi grounding, proteksi, dan kapasitas pasokan listrik sesuai standar kelistrikan proyek.

Karena kondisi geologi aktual, alat dalam lubang, sudut pengeboran, dan metode operasi berbeda, efisiensi pengeboran akhir, kedalaman bor, dan hasil penyelesaian sumur harus mengacu pada kondisi lokasi.

📊 Parameter teknis utama
