WR400QS

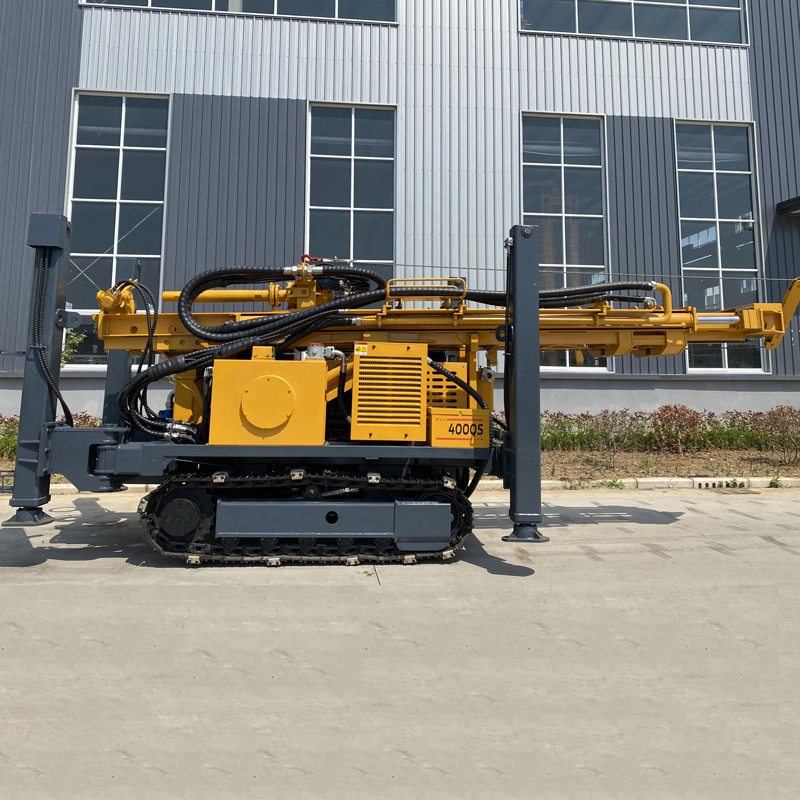

💧 WR400QS Rig Bor Air Hidraulis Penuh Beroda Crawler 400 Meter

WR400QS adalah rig bor hidraulis penuh beroda crawler yang dirancang untuk konstruksi sumur air lubang sedang-dalam kelas 400 meter. Dibandingkan model kelas 300 meter dan 350 meter, rig ini menawarkan peningkatan pada kedalaman bor, kapasitas angkat, dan beban keseluruhan unit, sekaligus mendukung langsung pipa bor 6 m, sehingga cocok untuk irigasi pertanian, pasokan air pedesaan, pasokan air area tambang, survei air tanah, serta proyek lubang sedang-dalam yang menuntut efisiensi konstruksi berkelanjutan yang lebih tinggi.

📏 Kedalaman bor 400 meter lebih cocok untuk proyek dengan muka air tanah yang dalam

Kedalaman bor maksimum 400 m dan diameter lubang bor 105–325 mm memungkinkan WR400QS mencakup lebih banyak kebutuhan pengembangan air tanah lapisan sedang-dalam. Untuk area dengan akuifer dangkal yang tidak stabil, muka air tanah yang relatif dalam, atau proyek yang memerlukan cadangan pencarian air lebih besar, peralatan kelas 400 meter memiliki ruang konstruksi lebih luas dibandingkan model 300 meter konvensional, namun kedalaman sumur akhir tetap harus ditentukan berdasarkan kondisi hidrogeologi setempat.

🔩 Pipa bor 6 meter mengurangi frekuensi penyambungan dan meningkatkan efisiensi pengeboran berkelanjutan

Peralatan ini mendukung langsung pipa bor 6 m dengan diameter pipa bor yang direkomendasikan 89 / 102 mm. Nilai utama pipa bor panjang adalah mengurangi frekuensi penyambungan, terutama pada proyek sumur air kelas 300–400 meter. Bagi tim konstruksi, berkurangnya jumlah penyambungan dan pelepasan pipa bor berarti waktu tambahan lebih sedikit dan juga mengurangi beban tenaga kerja akibat seringnya pemindahan.

💪 Gaya angkat 22 T lebih cocok untuk penanganan pipa bor dan casing lubang sedang-dalam

WR400QS menyediakan gaya angkat 22 T, jauh lebih tinggi daripada rig bor air kecil-menengah konvensional. Seiring bertambahnya kedalaman lubang, berat sendiri pipa bor, gesekan dinding lubang, dan berat casing akan meningkat, sehingga kapasitas angkat yang lebih besar mendukung pengangkatan dan penurunan pipa bor, pengambilan kembali alat bor, serta penanganan casing. Namun saat menghadapi pipa bor macet, penyempitan lubang, atau runtuhan dinding lubang, tetap prioritaskan penyelesaian melalui pembersihan lubang dan penyesuaian proses, bukan hanya mengandalkan gaya angkat maksimum untuk menarik paksa.

🔄 Sistem putar dua mode 8000 / 4000 N·m

Torsi maksimum sistem putar adalah 8000 / 4000 N·m, dengan kecepatan putar maksimum 75 / 150 r/min. Kecepatan rendah torsi tinggi lebih cocok untuk diameter lubang besar, batuan keras, dan kondisi beban tinggi; kecepatan putar lebih tinggi cocok untuk tahap pengeboran dengan hambatan relatif lebih kecil. Di lapangan, pilih mode yang sesuai berdasarkan diameter lubang, alat bor, dan perubahan lapisan batuan, hindari penggunaan satu kecepatan putar secara tetap dalam jangka panjang.

⚙️ Tekanan aksial 4 T dikombinasikan dengan pendorongan cepat

Tekanan aksial referensi 4 T, kecepatan pendorongan cepat 56 m/min, kecepatan pengangkatan cepat 29 m/min. Tekanan aksial terutama digunakan untuk kontrol pemakanan alat bor, sedangkan pendorongan cepat dan pengangkatan cepat lebih banyak digunakan untuk pengembalian power head, operasi pipa bor, dan gerakan non-pengeboran. Kecepatan penetrasi aktual ke lapisan batuan tetap bergantung pada formasi, mata bor, hammer bawah lubang, dan kemampuan kompresor udara.

💨 Tekanan kerja 1.2–3.5 MPa cocok untuk hammer bawah lubang tekanan angin sedang-tinggi

Saat menggunakan pengeboran DTH hammer bawah lubang, tekanan kerja yang direkomendasikan adalah 1.2–3.5 MPa dengan konsumsi udara 16–55 m³/min, dapat dipasangkan dengan seri hammer bawah lubang tekanan angin sedang dan tinggi. Untuk diameter lubang lebih besar, batuan keras utuh, atau kondisi dataran tinggi, kecukupan debit kompresor udara sering kali lebih penting daripada sekadar mencapai nilai tekanan.

🪨 Konstruksi pada batuan lapuk, batu kapur, dan lapisan batuan utuh

Setelah memasuki lapisan batuan seperti batuan lapuk, batu kapur, batu pasir, dan granit, pilih hammer bawah lubang dan mata bor sesuai kekerasan batuan dan diameter lubang. Pada batuan keras utuh, pertahankan pasokan udara yang stabil dan putaran yang wajar, serta bersihkan serbuk batuan di dasar lubang secara tepat waktu; jika pengembalian serbuk berkurang atau tekanan angin tidak normal, terlebih dahulu tentukan apakah ada penyumbatan, kebocoran angin, atau endapan serbuk di dasar lubang.

🌧️ Lapisan tanah, lempung, dan pasir dapat menggunakan putaran lumpur

Data menunjukkan WR400QS tidak hanya dapat menggunakan pengeboran hammer bawah lubang, tetapi juga mendukung pengeboran putar lumpur. Untuk lapisan tanah, lempung, pasir, dan formasi lepas lainnya, sirkulasi lumpur membantu menjaga dinding lubang, membawa serpihan bor, dan mempertahankan diameter lubang. Jika lapisan penutup atas cukup tebal, prioritaskan stabilitas dinding lubang sebelum memasuki lapisan batuan untuk pengeboran hammer bawah lubang pneumatik.

🧱 Zona patahan dan lapisan rekahan harus menurunkan kecepatan pendorongan

Zona patahan dapat menyebabkan runtuhan, kebocoran angin, dan pipa bor macet. Saat itu, kurangi pendorongan yang terlalu cepat, pertahankan pembersihan lubang secara terus-menerus, dan gunakan busa, casing, atau tindakan bantu lain sesuai kebocoran angin dan kondisi dinding lubang. Jika hambatan putar alat bor tiba-tiba meningkat, segera tentukan apakah ada runtuhan atau penyempitan lubang di dalam lubang.

💧 Strategi konstruksi pada akuifer dan segmen semburan air kuat

Setelah memasuki akuifer utama, air tanah akan mengubah pembuangan serpihan di lubang dan kondisi kerja hammer bawah lubang. Catat kedalaman lapisan keluarnya air secara tepat waktu, dan sesuaikan pasokan udara, pembersihan lubang, dan metode casing berdasarkan volume semburan air. Pada tahap penyelesaian sumur, atur pipa filter dan segmen penyekat air secara wajar sesuai posisi akuifer untuk memastikan efek pemompaan di kemudian hari.

⛏️ Pasokan air area tambang adalah aplikasi penting peralatan kelas 400 meter

Area tambang sering membutuhkan air untuk kehidupan, penekan debu, pencucian peralatan, dan air produksi tambahan. Sasis crawler WR400QS cocok untuk jalan berkerikil area tambang dan medan yang umumnya tidak rata, sedangkan kedalaman bor kelas 400 meter dapat mencakup lapisan air tanah yang lebih dalam, sehingga sangat cocok untuk proyek pasokan air kamp tambang, basis eksplorasi, dan area tambang terbuka.

🌾 Irigasi pertanian dan area tanam skala besar

Untuk lahan pertanian, kebun buah, dan area tanam rumah kaca dengan muka air tanah yang dalam, rig bor kelas 400 meter dapat memberikan cadangan kedalaman pencarian air yang lebih besar. Pipa bor 6 meter mengurangi frekuensi penyambungan, cocok untuk konstruksi berkelanjutan banyak sumur irigasi. Diameter sumur aktual dan tipe pompa harus dirancang secara terpisah berdasarkan perkiraan debit air dan skala irigasi.

🏠 Pasokan air pedesaan dan sumur air di daerah terpencil

Di desa dan daerah terpencil yang kurang tercakup jaringan pasokan air terpusat, WR400QS dapat digunakan untuk sumur pasokan air tingkat desa, sekolah, klinik, dan pengembangan air tanah komunitas kecil. Peralatan ini menggunakan tenaga diesel dan sasis crawler, sehingga ketergantungan pada sumber listrik tetap di lokasi lebih kecil, lebih cocok untuk proyek sumur air di lapangan.

🧭 Survei air tanah dan proyek hidrogeologi

Selain penyelesaian sumur langsung, peralatan ini juga dapat digunakan untuk survei air tanah dan pengeboran hidrogeologi umum, melalui catatan perubahan lapisan, pengembalian air, volume semburan air, dan kedalaman lubang selama pengeboran, sebagai referensi untuk pemilihan lokasi sumur berikutnya dan evaluasi air tanah. Jika proyek memerlukan sampel inti batuan berkualitas tinggi, gunakan rig bor inti khusus.

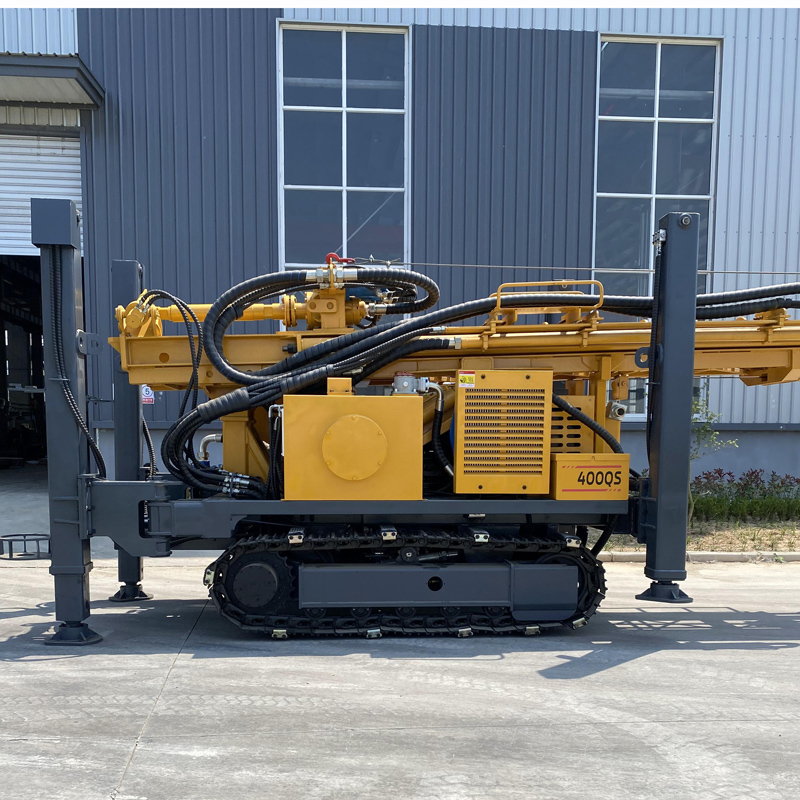

🚜 Berjalan crawler 3 km/jam meningkatkan efisiensi perpindahan di dalam lokasi kerja

Kecepatan berjalan crawler sekitar 3 km/jam, sudut tanjakan maksimum referensi 21°. Dibandingkan mesin yang lebih kecil, berat keseluruhan WR400QS mencapai 8.6 T, sehingga saat perpindahan perlu lebih memperhatikan daya dukung tanah, stabilitas lereng, dan rute transportasi. Berhati-hatilah saat bergerak di permukaan licin, tanah lunak, dan lingkungan lereng samping.

🦵 Kaki hidraulis 1.6 meter meningkatkan stabilitas pengeboran

Langkah kaki hidraulis 1.6 m, dapat digunakan untuk perataan dan penopang stabil peralatan. Siklus konstruksi pengeboran kelas 400 meter lebih panjang, sehingga stabilitas peralatan selama pengeboran sangat penting. Pada tanah lunak gunakan pelat alas untuk memastikan kaki menerima beban secara merata, hindari penurunan jangka panjang yang menyebabkan menara miring.

⚡ Mesin Weichai 103 kW menyediakan tenaga berkelanjutan

WR400QS menggunakan mesin Weichai 103 kW untuk menyediakan tenaga bagi sistem putar, pemakanan, berjalan crawler, kaki, dan sistem bantu. Konstruksi lubang sedang-dalam dan batuan keras berlangsung lebih lama, bersihkan filter udara dan radiator secara berkala, serta perhatikan pendinginan mesin dan kualitas bahan bakar untuk menghindari penurunan tenaga pada kondisi beban tinggi.

🧵 Derek bantu 1.5 T untuk pemindahan alat bor dan aksesori

Gaya angkat derek bantu kecil 1.5 T, dapat digunakan untuk memindahkan hammer bawah lubang, pipa bor, alat casing, dan aksesori lokasi lainnya. Penggunaan derek secara wajar dapat mengurangi intensitas tenaga kerja manual, tetapi selama pengangkatan harus mengontrol beban, dan hindari orang berdiri di bawah benda tergantung atau searah tegangan kawat baja.

📦 Berat keseluruhan 8.6 T dan perencanaan transportasi

Berat keseluruhan sekitar 8.6 T, dimensi luar sekitar 6.25 × 1.7 × 2.39 m. Dibandingkan peralatan sumur dalam yang lebih besar, struktur tetap relatif kompak, tetapi transportasi memerlukan truk flatbed yang sesuai, titik pengikat, dan jalur naik-turun. Pipa bor 6 meter dan aksesori lain harus diikat secara terpisah untuk menghindari bergulir dan benturan selama transportasi.

🧰 Pompa lumpur, pompa sentrifugal, generator, dan pompa busa opsional

WR400QS dapat dilengkapi pompa lumpur, pompa sentrifugal, generator, dan pompa busa sesuai proyek. Proyek lapisan lepas lebih mementingkan sistem lumpur dan drainase, proyek batuan keras lebih memperhatikan hammer bawah lubang dan kompresor udara, sedangkan lapisan dengan kebocoran angin parah mungkin memerlukan bantuan busa. Pemilihan sesuai proyek dapat mengurangi investasi peralatan yang tidak perlu.

⚠️ Catatan konstruksi dan pemeliharaan

Sebelum mulai kerja setiap hari, periksa mesin, sistem hidraulis, kepala putar, crawler, kaki, pipa bor, dan selang angin tekanan tinggi; saat pengeboran hammer bawah lubang periksa pelumasan hammer dan kondisi kompresor udara; saat pengeboran lumpur perhatikan kelancaran sirkulasi; setelah konstruksi selesai, bersihkan lumpur, debu, dan serbuk batuan secara tepat waktu, serta periksa ulir pipa bor, sambungan hidraulis, dan komponen aus.

Karena kondisi geologi aktual, alat dalam lubang, sudut pengeboran, dan metode operasi dapat berbeda, efisiensi pengeboran akhir, kedalaman bor, dan hasil penyelesaian sumur harus mengacu pada kondisi lokasi.
