WR400S

💧 Rig Bor Sumur Air Crawler dengan Menara Teleskopik WR400S 400 Meter

WR400S adalah rig bor sumur air crawler dengan menara teleskopik yang menggabungkan "kedalaman bor 400 meter, kemampuan kerja batang bor 6 meter, dan kemudahan transportasi". Huruf S dalam model ini mewakili menara teleskopik; dibandingkan struktur menara lurus konvensional, menara ini dapat memperpendek dimensi keseluruhan saat transportasi, sekaligus tetap mendukung pekerjaan langsung dengan batang bor 6 m atau casing 6 m saat beroperasi, sehingga lebih cocok untuk tim pengeboran sumur air yang sering berpindah lokasi dan ingin mengurangi jumlah sambungan batang bor.

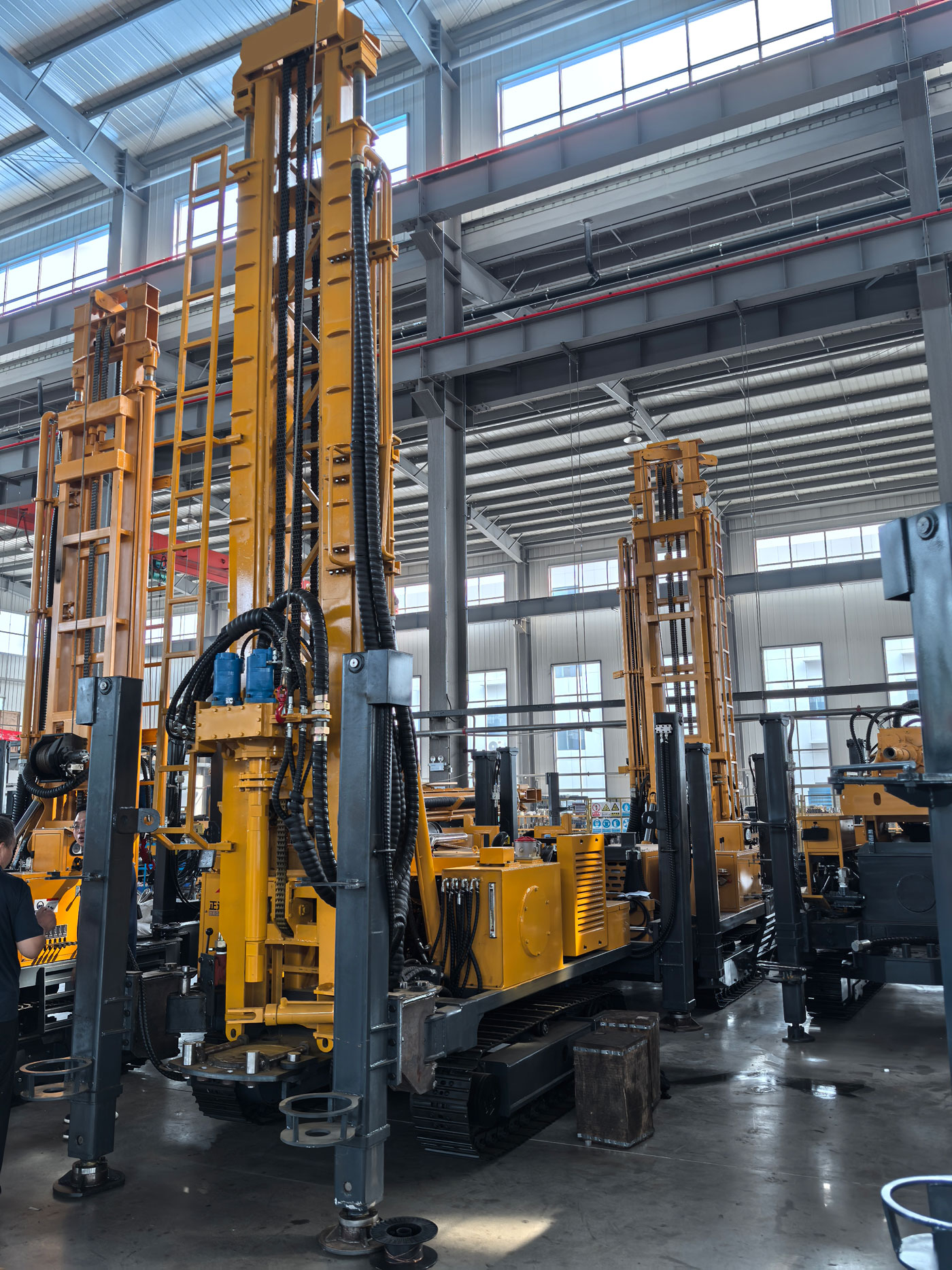

🪜 Menara teleskopik adalah fitur struktural paling inti dari WR400S

Nilai utama menara teleskopik terletak pada keseimbangan antara transportasi dan operasi. Saat berpindah lokasi, menara dapat diperpendek untuk mengurangi profil transportasi, menurunkan tingkat kesulitan saat pemuatan, melewati jalan, dan bermanuver di lokasi; setelah tiba di titik bor, menara dibuka kembali ke posisi kerja dan tetap mempertahankan kemampuan pengeboran dengan batang bor 6 m. Untuk pengeboran lintas wilayah, proyek desa, dan pekerjaan berkelanjutan di beberapa lokasi, struktur ini lebih memudahkan pengaturan transportasi.

🔩 Menggunakan langsung batang bor 6 meter atau casing 6 meter, mengurangi frekuensi penyambungan

WR400S mendukung pekerjaan langsung dengan batang bor 6 m dan casing 6 m, dengan diameter batang bor yang direkomendasikan 89 / 102 mm. Batang bor panjang dapat secara signifikan mengurangi jumlah sambungan pada sumur air kelas 300–400 meter, menurunkan waktu tambahan dan frekuensi penanganan manual. Untuk proyek yang membutuhkan penetrasi berkelanjutan, mengurangi bongkar-pasang batang bor sering kali lebih efektif meningkatkan ritme konstruksi aktual dibandingkan hanya meningkatkan kecepatan gerakan cepat.

📏 Kedalaman bor kelas 400 meter cocok untuk pengembangan air tanah lapisan menengah hingga dalam

Kedalaman bor maksimum 400 m, diameter lubang bor 105–325 mm, dapat mencakup banyak kebutuhan sumur air pedesaan, pertanian, industri, dan proyek umum. Untuk area dengan air tanah dangkal yang tidak stabil, muka air tanah yang relatif dalam, atau yang membutuhkan margin pencarian air lebih besar, peralatan kelas 400 meter memiliki cakupan konstruksi yang lebih luas dibandingkan rig sumur dangkal kecil. Kedalaman sumur aktual tetap harus ditentukan berdasarkan kondisi hidrogeologi.

🌾 Proyek irigasi lahan pertanian dan budidaya skala besar

WR400S cocok untuk konstruksi sumur irigasi di lahan pertanian, kebun buah, rumah kaca, dan pembibitan. Proyek pertanian skala besar sering membutuhkan konstruksi beberapa sumur air secara berkelanjutan; batang bor 6 m dapat mengurangi frekuensi penyambungan, sedangkan sasis crawler memudahkan pergerakan di jalan pedesaan dan lokasi non-perkerasan umum. Diameter sumur dan jenis pompa harus dirancang sesuai rencana debit air dan luas irigasi.

🏠 Pasokan air pedesaan dan sumur air komunitas kecil

Di desa-desa yang cakupan pasokan air terpusatnya kurang atau kedalaman air tanahnya relatif besar, WR400S dapat digunakan untuk sumur air rumah tangga, sumur pasokan air desa, serta sumur sumber air publik kecil seperti sekolah dan klinik. Kedalaman bor kelas 400 meter memberikan ruang pencarian akuifer yang lebih besar, tetapi sebelum konstruksi resmi, kedalaman sumur target tetap harus ditentukan secara wajar berdasarkan data hidrologi setempat.

🐄 Peternakan, ranch, dan air untuk produksi pertanian

Peternakan dan ranch membutuhkan sumber air minum, pembersihan, dan produksi yang stabil dalam jangka panjang. WR400S dapat digunakan untuk sumur air peternakan dan proyek pertanian terpencil; tenaga diesel tidak bergantung pada jaringan listrik tetap, sehingga cocok untuk lokasi konstruksi yang jauh dari kota. Untuk sumur pompa jangka panjang, pipa sumur, pipa filter, dan konfigurasi pompa harus dirancang sesuai lapisan penghasil air.

🏭 Pasokan air industri dan lokasi konstruksi

Pabrik, bengkel, kamp konstruksi, dan proyek infrastruktur juga mungkin membutuhkan sumber air tanah independen. WR400S dapat digunakan untuk air bantu produksi umum, pasokan air konstruksi, dan sumur air layanan lokasi. Menara teleskopik lebih unggul dalam transportasi dan akses masuk di lingkungan kawasan pabrik, area berpagar, dan ruang jalan yang terbatas.

💪 Gaya angkat 22 T memberikan margin untuk penanganan rangkaian bor dan casing pada lubang menengah-dalam

Gaya angkat peralatan 22 T, gaya tekan aksial 4 T. Pada pengeboran kelas 400 meter, berat batang bor, gesekan dinding lubang, dan berat casing akan meningkat secara bertahap, sehingga kemampuan angkat yang lebih besar membantu proses tripping dan pengambilan alat. Jika terjadi hambatan pencabutan yang tidak normal, lubang harus dibersihkan terlebih dahulu dan diperiksa apakah ada penyempitan, runtuhan, atau stuck; jangan langsung menggunakan gaya angkat maksimum untuk memaksa penanganan.

🔄 Sistem putar dua mode 8000 / 4000 N·m

Torsi maksimum sistem putar 8000 / 4000 N·m, dengan kecepatan putar maksimum 75 / 150 r/min. Kondisi torsi tinggi kecepatan rendah lebih cocok untuk diameter lubang lebih besar dan hambatan lebih tinggi, sedangkan kondisi kecepatan lebih tinggi cocok untuk tahap pengeboran dengan hambatan lebih kecil. Selama konstruksi, mode harus disesuaikan berdasarkan alat bor, lapisan batuan, dan kondisi pembuangan serpihan, bukan mempertahankan satu mode sepanjang waktu.

🚀 Pengangkatan cepat 29 m/min dan penurunan cepat 56 m/min

Pengangkatan dan penurunan cepat terutama digunakan untuk pengembalian power head, operasi batang bor, dan gerakan non-pengeboran, sehingga dapat mengurangi waktu tambahan. Efisiensi penetrasi lapisan sebenarnya tetap bergantung pada kekerasan batuan, diameter lubang, mata bor, DTH hammer, dan kemampuan kompresor udara. Batang bor panjang yang dipadukan dengan gerakan hidraulik cepat dapat lebih mengurangi waktu kerja tidak efektif.

💨 Tekanan kerja 1.2–3.5 MPa cocok untuk pengeboran DTH tekanan menengah-tinggi

Saat menggunakan DTH hammer, tekanan kerja yang direkomendasikan adalah 1.2–3.5 MPa, dengan konsumsi udara 16–55 m³/min, dapat dipasangkan dengan seri DTH hammer tekanan menengah dan tinggi. Pemilihan kompresor udara harus mempertimbangkan tekanan dan kapasitas secara bersamaan; terutama pada diameter lubang besar, batuan keras, dan lingkungan dataran tinggi, kapasitas yang tidak memadai akan langsung memengaruhi daya pukul dan pembuangan serpihan.

💎 Batuan keras utuh dapat dibor dengan DTH hammer

Setelah memasuki lapisan batuan yang relatif utuh seperti batu kapur, batu pasir, dan granit, pengeboran pneumatik dengan DTH hammer dapat digunakan. Konstruksi batuan keras harus memastikan pelumasan DTH hammer dan pasokan udara yang cukup, serta memeriksa keausan mata bor secara berkala. Jika pembuangan serpihan tiba-tiba berkurang atau tekanan udara tidak normal, lubang harus segera dibersihkan untuk mencegah penumpukan serpihan di dasar lubang dan macetnya alat bor.

🌧️ Lapisan tanah, lempung, dan pasir dapat dibor dengan lumpur

Data menunjukkan WR400S juga mendukung pengeboran lumpur. Untuk lapisan tanah, lempung, pasir, dan lapisan penutup lepas lainnya, sirkulasi lumpur dapat membantu stabilisasi dinding lubang dan membawa serpihan bor. Setelah lapisan lepas bagian atas stabil, masuk ke lapisan batuan dengan DTH hammer dapat lebih menyeimbangkan stabilitas lubang dan efisiensi pengeboran batuan keras.

🌦️ Batuan lapuk dan lapisan bergantian lunak-keras

Batuan lapuk sering kali memiliki penetrasi cepat, tetapi dinding lubang mudah runtuh dan menyempit. Pada lapisan bergantian lunak-keras, torsi putar dan kecepatan penetrasi berubah sering, sehingga penurunan dan kecepatan putar harus disesuaikan dengan beban alat bor. Jika bagian lubang atas yang tidak stabil cukup tebal, casing pengikut dapat dipertimbangkan untuk mengurangi masalah dinding lubang pada tahap lubang dalam.

🧱 Zona rekahan, retakan, dan lapisan bocor udara

Lapisan retak dan rekahan dapat menyebabkan kebocoran udara, stuck, dan runtuhan. Selama konstruksi, penurunan yang terlalu cepat harus dikurangi, pembersihan lubang dijaga terus-menerus, dan busa atau casing dapat dipilih sesuai kondisi aktual. Jika kebocoran udara parah, jangan hanya menaikkan tekanan kompresor udara; perlu juga menilai apakah ada retakan besar atau rongga.

💧 Akuifer dan bagian lubang dengan semburan air kuat

Setelah memasuki akuifer utama, air tanah akan mengubah pembuangan serpihan dan kondisi kerja DTH hammer. Kedalaman akuifer harus dicatat tepat waktu, dan pasokan udara serta metode pembersihan lubang disesuaikan dengan debit air. Pada tahap penyelesaian sumur, pipa sumur, pipa filter, dan zona penyekat air perlu ditata secara wajar untuk memastikan efek pemompaan jangka panjang.

🚜 Sasis crawler cocok untuk pedesaan, lokasi konstruksi, dan medan lapangan umum

Kecepatan berjalan peralatan sekitar 2.5 km/h, sudut tanjakan maksimum referensi 21°. Struktur crawler cocok untuk jalan pedesaan, tanah berkerikil, dan medan tidak rata umum. Sebelum berpindah lokasi, menara harus berada dalam kondisi transportasi yang aman, dan daya dukung tanah, kemiringan, serta kondisi licin harus dievaluasi untuk menghindari penurunan peralatan berat di tanah lunak.

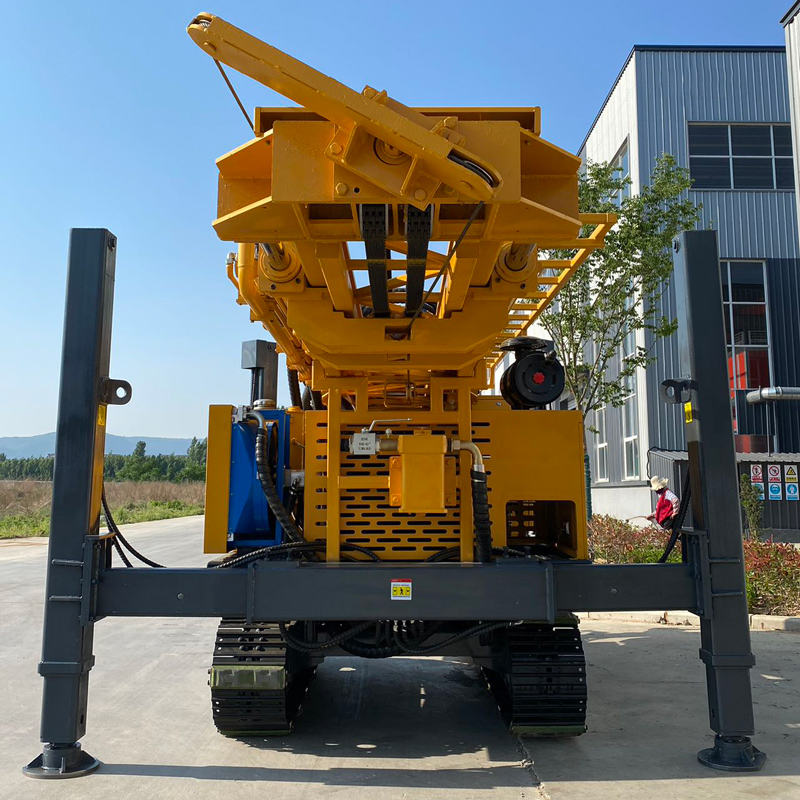

🦵 Kaki hidraulik 1.6 meter meningkatkan stabilitas pengeboran

Langkah kaki hidraulik 1.6 m, dapat digunakan untuk meratakan dan menopang peralatan secara stabil. Konstruksi sumur air kelas 400 meter memakan waktu relatif lama; kondisi level peralatan akan memengaruhi kemiringan lubang dan beban menara. Tanah lunak harus menggunakan pelat alas untuk memastikan kaki menerima beban secara merata dan menghindari penurunan selama konstruksi.

⚡ Mesin Yuchai 92 kW memenuhi konstruksi sumur air berkelanjutan

WR400S menggunakan mesin Yuchai 92 kW untuk memberi daya pada sistem putar, umpan, berjalan crawler, dan hidraulik bantu. Saat konstruksi batuan keras dalam waktu lama, periksa terutama pendinginan mesin, filter udara, dan suhu oli hidraulik; lokasi konstruksi berdebu tinggi memerlukan pembersihan radiator dan elemen filter yang lebih sering.

🧵 Derek bantu 1.5 T mengurangi intensitas tenaga kerja pemindahan alat bor

Gaya angkat derek bantu 1.5 T, dapat digunakan untuk memindahkan DTH hammer, batang bor, alat casing, dan aksesori lokasi lainnya. Saat menggunakan batang bor dan casing panjang, titik angkat yang wajar dan pemanduan manual harus digunakan untuk menghindari ayunan lateral batang bor atau benturan dengan menara.

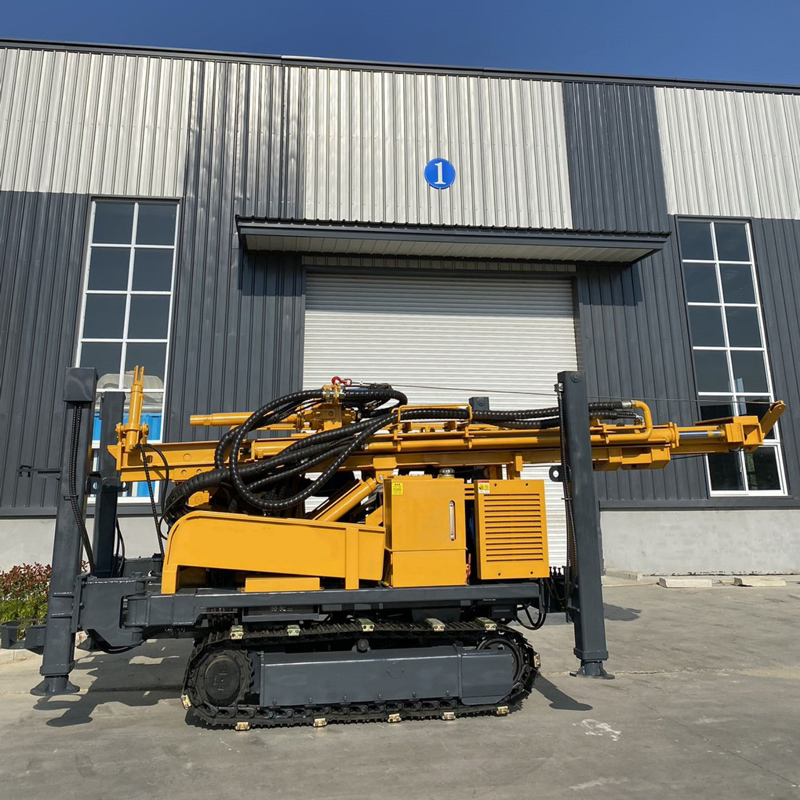

📦 Menara teleskopik memudahkan pemuatan dan transportasi antar lokasi

Berat keseluruhan sekitar 9.8 T, dimensi keseluruhan sekitar 6.26 × 1.85 × 2.43 m. Dibandingkan menara panjang tetap, struktur teleskopik dapat memperbaiki profil transportasi dan lebih cocok untuk tim konstruksi yang sering memuat. Saat transportasi, tetap periksa penguncian menara, titik pengikat peralatan, dan pengikatan batang bor secara terpisah.

🧰 Pompa lumpur, pompa sentrifugal, generator, dan pompa busa opsional

Pompa lumpur, pompa sentrifugal, generator, dan pompa busa dapat dipilih sesuai proyek. Proyek lapisan lepas lebih membutuhkan sistem lumpur; proyek batuan keras terutama dilengkapi kompresor udara dan DTH hammer; lapisan dengan kebocoran udara parah mungkin menggunakan bantuan busa. Konfigurasi aksesori sesuai kondisi aktual lebih menguntungkan untuk mengendalikan investasi peralatan.

⚠️ Poin pemeriksaan harian menara teleskopik

Selain pemeriksaan rutin mesin, sistem hidraulik, crawler, kaki, dan alat bor, WR400S juga harus memeriksa rel menara teleskopik, silinder hidraulik, pin, dan struktur pengunci. Saat menggunakan batang bor atau casing 6 m, pastikan menara terbuka penuh dan terikat dengan aman, serta hindari pengeboran dan operasi batang bor dalam kondisi belum terkunci.

Karena kondisi geologi aktual, alat dalam lubang, sudut pengeboran, dan metode operasi dapat berbeda, efisiensi pengeboran akhir, kedalaman bor, dan hasil penyelesaian sumur harus mengacu pada kondisi lokasi.
