WR500S

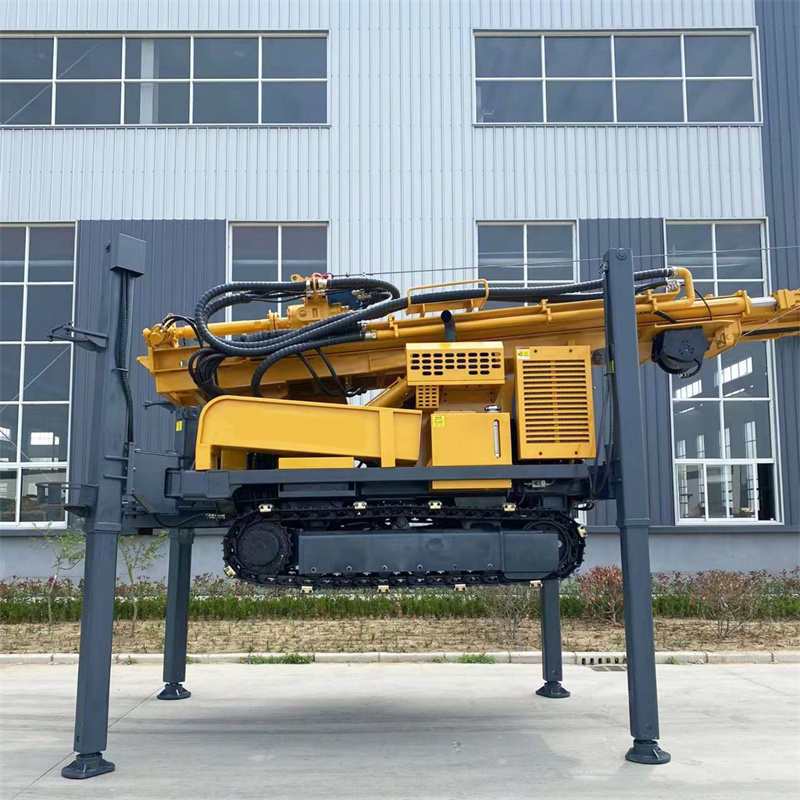

💧 Rig Sumur Bor Beroda Crawler dengan Menara Teleskopik WR500S 500 Meter

WR500S adalah rig bor hidraulik penuh beroda crawler tugas berat yang dirancang untuk konstruksi sumur air lapisan menengah-dalam kelas 500 meter. Rig ini menggunakan struktur menara teleskopik, mendukung pipa bor 6 m, dan dilengkapi gaya angkat 30 T, torsi putar dua mode 11000 / 5500 N·m, serta mesin Yuchai 110 kW, cocok untuk proyek sumur air dalam pedesaan, irigasi pertanian, pasokan air area tambang, air industri, dan pengembangan air tanah.

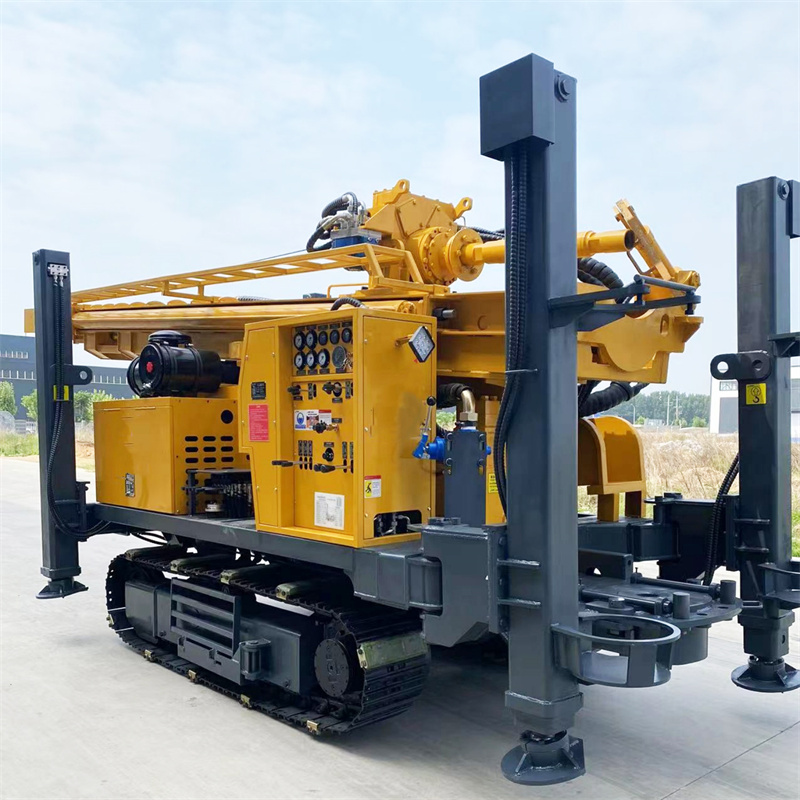

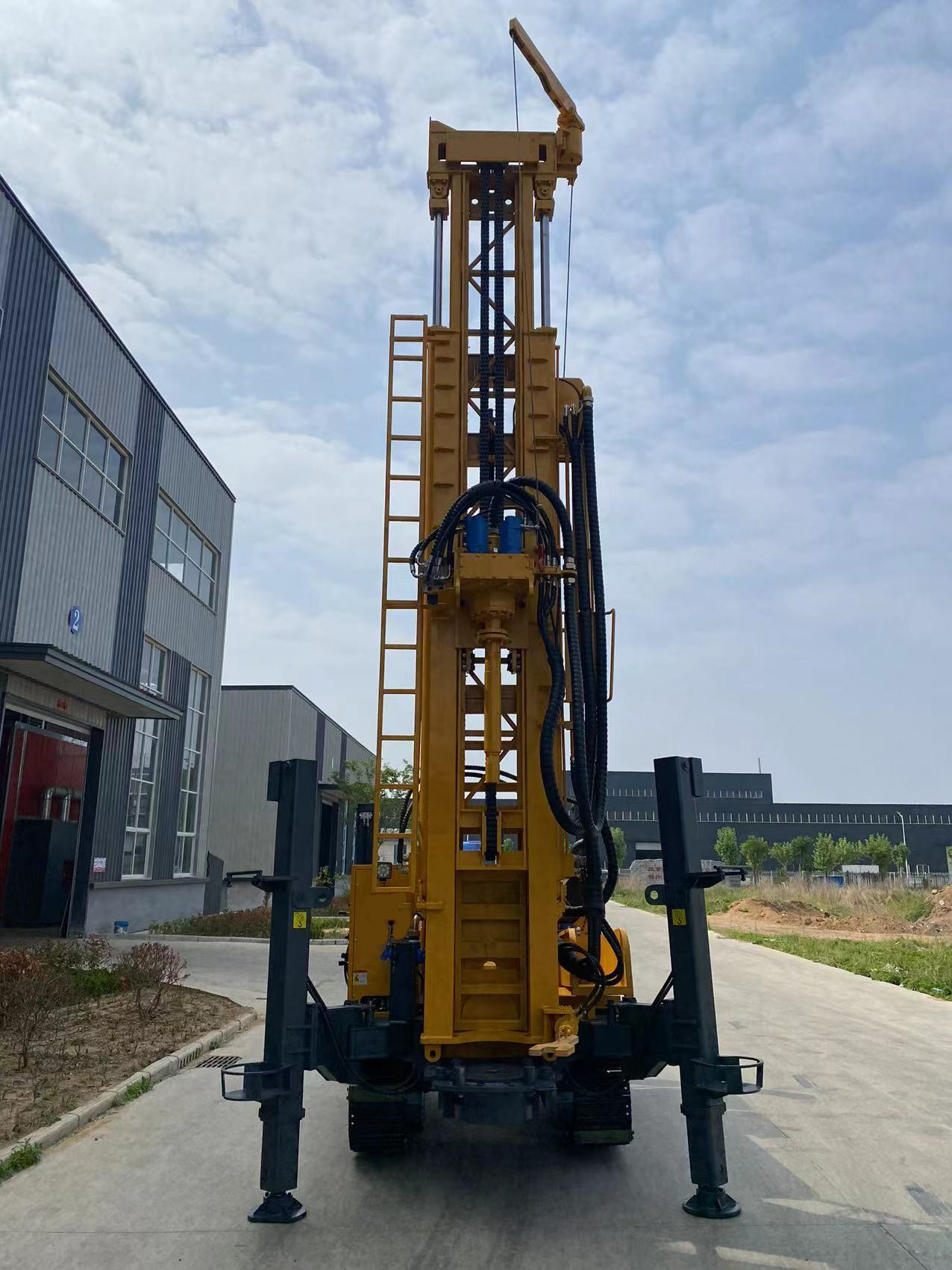

🪜 Menara teleskopik mendukung transportasi dan konstruksi pipa bor 6 meter

S pada WR500S berarti menara teleskopik. Dibandingkan menara panjang tetap, struktur teleskopik dapat memperpendek dimensi luar peralatan saat transportasi, memudahkan pemuatan, lintasan jalan, dan perpindahan antar proyek; setelah tiba di lokasi, menara dibuka dan dapat mendukung konstruksi pipa bor 6 m secara berkelanjutan. Untuk kedalaman lubang kelas 500 meter, pengurangan frekuensi penyambungan pipa dapat secara signifikan menurunkan waktu tambahan.

📏 Kedalaman bor 500 meter mencakup lebih banyak proyek air tanah lapisan menengah-dalam

Kedalaman bor maksimum 500 m, diameter lubang bor 105–400 mm, cocok untuk proyek dengan permukaan air tanah yang dalam, akuifer dangkal yang tidak stabil, atau yang memerlukan margin kedalaman pencarian air lebih besar. Dibandingkan peralatan kelas 400 meter, WR500S lebih meningkatkan cadangan kedalaman dan kemampuan angkat, lebih cocok untuk menangani konstruksi sumur air menengah-dalam dalam jangka panjang.

🌾 Irigasi pertanian dan sumur air pertanian skala besar

Untuk lahan pertanian luas, kebun buah, rumah kaca, dan area tanam skala besar, kedalaman bor kelas 500 meter dapat mencakup lebih banyak lapisan air tanah, sedangkan pipa bor 6 m membantu mengurangi frekuensi penyambungan pipa dan meningkatkan efisiensi pengeboran berkelanjutan. Saat penyelesaian sumur, diameter lubang dan struktur sumur harus dirancang sesuai perkiraan debit air, ukuran pipa sumur, dan spesifikasi pompa submersible.

🏠 Sumur air dalam pedesaan dan pasokan air komunitas kecil

Di desa dengan pasokan air terpusat yang kurang memadai atau kedalaman air tanah yang besar, WR500S dapat digunakan untuk sumur air rumah tangga, sumur pasokan air desa, serta proyek air publik seperti sekolah dan klinik. Kedalaman kelas 500 meter tidak berarti setiap sumur harus dibor hingga 500 meter; kedalaman sumur akhir harus ditentukan berdasarkan hidrogeologi lokal dan posisi lapisan air.

⛏️ Pasokan air tambang, penekan debu, dan air produksi tambahan

Area tambang sering memerlukan sumber air domestik yang stabil, air penekan debu, pencucian peralatan, dan air produksi tambahan. Sasis crawler WR500S cocok untuk jalan berkerikil dan permukaan tidak rata umumnya, sedangkan kedalaman bor 500 meter dan gaya angkat 30 T lebih cocok untuk proyek pasokan air tambang dengan proporsi batuan keras tinggi dan kedalaman lubang besar.

🏭 Pengembangan air tanah dalam proyek industri dan infrastruktur

Pabrik, kawasan industri, kamp konstruksi, dan proyek infrastruktur besar dapat menggunakan WR500S untuk konstruksi sumur air lapisan menengah-dalam. Peralatan mendukung pengeboran DTH dan pengeboran putar lumpur, dapat beralih proses sesuai kondisi lapisan lepas bagian atas dan lapisan batuan bagian bawah, meningkatkan adaptasi pembentukan lubang di berbagai formasi.

💪 Gaya angkat 30 T memberikan margin lebih besar untuk penanganan rangkaian bor lubang dalam

Pada kedalaman lubang kelas 500 meter, berat sendiri pipa bor, gesekan dinding lubang, dan berat selubung akan meningkat signifikan. Gaya angkat 30 T membantu operasi naik-turun bor normal, pengambilan palu DTH, dan sebagian pekerjaan selubung. Jika terjadi hambatan pengangkatan bor yang tidak normal, bersihkan lubang terlebih dahulu dan nilai kondisi dinding lubang serta alat bor, hindari langsung menggunakan gaya angkat maksimum untuk memaksa penanganan.

🔄 Sistem putar dua mode 11000 / 5500 N·m

Torsi maksimum sistem putar 11000 / 5500 N·m, sesuai kecepatan putar maksimum 75 / 150 r/min. Mode torsi tinggi kecepatan rendah cocok untuk diameter lubang besar, batuan keras, dan beban lebih tinggi; mode kecepatan lebih tinggi cocok untuk tahap pengeboran dengan hambatan relatif kecil. Parameter putar harus disesuaikan di lokasi berdasarkan diameter lubang, palu DTH, dan kondisi pembuangan serpihan.

⚙️ Tekanan aksial 6 T dan dorong cepat 48 m/min

Referensi tekanan aksial 6 T, kecepatan dorong cepat 48 m/min, kecepatan angkat cepat 29 m/min. Tekanan aksial digunakan untuk mengontrol pemakanan alat bor, sedangkan dorong cepat dan angkat cepat terutama melayani pergerakan kepala putar dan operasi pipa bor. Efisiensi penetrasi aktual di batuan tetap dipengaruhi litologi, mata bor, kompresor udara, dan metode operasi.

💨 Tekanan kerja 1,2–3,5 MPa cocok untuk palu DTH tekanan menengah-tinggi

Pengeboran DTH pneumatik merekomendasikan tekanan kerja 1,2–3,5 MPa, konsumsi udara 16–55 m³/min. Saat diameter lubang membesar, batuan mengeras, kedalaman lubang bertambah, atau ketinggian meningkat, kebutuhan kapasitas kompresor udara akan lebih tinggi. Pemilihan kompresor udara harus mempertimbangkan tekanan dan aliran sekaligus, bukan hanya satu indikator tekanan.

💎 Formasi utuh seperti granit, batu kapur, dan batu pasir

Setelah memasuki formasi batuan yang relatif utuh, dapat digunakan palu DTH tekanan menengah atau tinggi dengan mata bor yang sesuai. Saat mengebor batuan keras, pastikan pelumasan palu DTH, pasokan udara cukup, dan pembuangan serpihan berkelanjutan; jika volume serpihan menurun atau tekanan udara berfluktuasi, segera periksa apakah ada akumulasi serpihan di dasar lubang, kebocoran udara, atau keausan mata bor abnormal.

🌦️ Batuan lapuk dan formasi bergantian lunak-keras

Batuan lapuk memang mudah dibor, tetapi dinding lubang mungkin tidak stabil. Saat menghadapi formasi bergantian lunak-keras, sesuaikan parameter tepat waktu berdasarkan torsi putar dan hambatan dorong. Jika lapisan lapuk bagian atas tebal, gunakan selubung atau lumpur untuk menstabilkan lubang, mengurangi masalah penyempitan dan runtuhan blok pada tahap akhir lubang dalam.

🌧️ Lapisan tanah, lempung, pasir, dan kerikil penutup

WR500S mendukung pengeboran putar lumpur. Lapisan tanah atas, lempung, pasir, dan kerikil dapat membentuk segmen lubang stabil melalui sirkulasi lumpur, selubung, atau tindakan stabilisasi lubang lainnya, lalu masuk ke batuan dan beralih ke pengeboran DTH. Untuk sumur air dalam, menstabilkan segmen lubang atas sering lebih penting daripada hanya meningkatkan laju penetrasi.

🧱 Zona patahan, rekahan, dan formasi bocor udara

Zona patahan dapat menyebabkan runtuhan blok, kebocoran udara, macet bor, dan pembuangan serpihan abnormal. Saat konstruksi, kurangi dorong terlalu cepat, jaga pembersihan lubang berkelanjutan, dan gunakan busa atau selubung sesuai kondisi lapangan. Jika kehilangan udara jelas, nilai apakah ada rekahan besar atau rongga, bukan hanya menaikkan tekanan kompresor udara.

💧 Akuifer dan kondisi semburan air kuat

Setelah memasuki akuifer utama, air tanah akan mengubah pembuangan serpihan di lubang dan kondisi kerja palu DTH. Catat kedalaman akuifer tepat waktu, dan sesuaikan pasokan udara, pembersihan lubang, serta metode selubung berdasarkan debit air. Pada tahap penyelesaian sumur, pasang pipa filter dan lapisan penyekat air sesuai posisi akuifer untuk memastikan efek pemompaan jangka panjang.

🚜 Berjalan crawler 3 km/jam cocok untuk area tambang dan perpindahan lapangan

Kecepatan berjalan peralatan sekitar 3 km/jam, sudut tanjakan maksimum referensi 21°. Struktur crawler cocok untuk jalan berkerikil area tambang, jalan pedesaan, dan lokasi tidak rata umumnya. Karena berat keseluruhan sekitar 10,6 T, saat perpindahan harus fokus memastikan daya dukung tanah, kemiringan, dan kondisi licin.

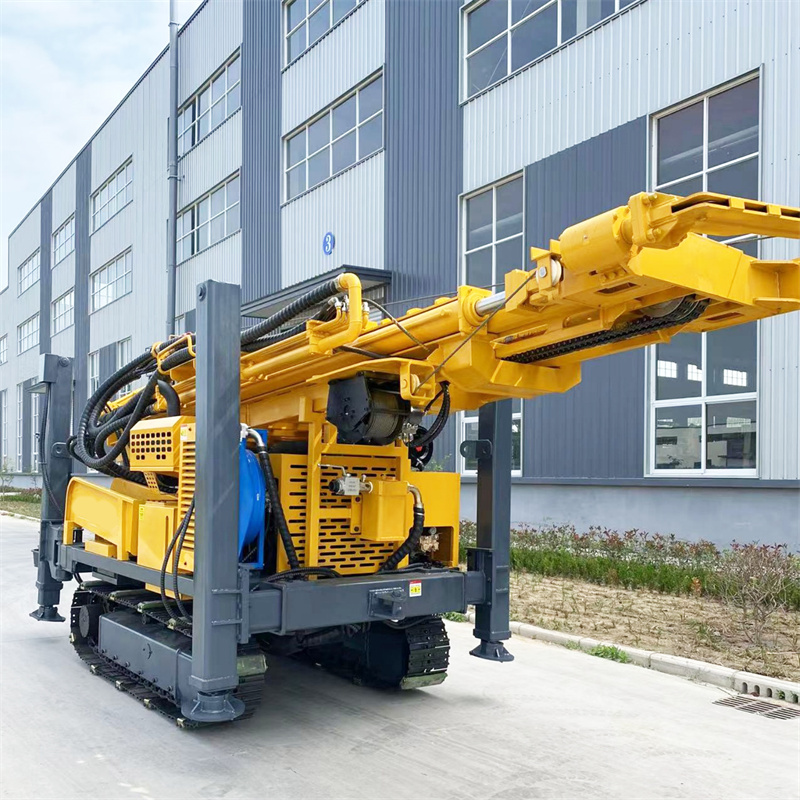

🦵 Kaki hidraulik 1,6 meter meningkatkan stabilitas operasi kelas 500 meter

Langkah kaki hidraulik 1,6 m, dapat digunakan untuk meratakan dan menopang peralatan secara stabil. Konstruksi sumur air kelas 500 meter memiliki siklus lebih panjang, kondisi level peralatan akan memengaruhi beban menara dan kontrol kemiringan lubang. Tanah lunak harus ditambah alas untuk menghindari penurunan setelah kaki menerima beban jangka panjang.

⚡ Tenaga Yuchai 110 kW memberikan kemampuan operasi berkelanjutan lebih kuat

WR500S menggunakan mesin Yuchai 110 kW, menyediakan tenaga untuk putar, pemakanan, berjalan crawler, dan sistem hidraulik tambahan. Pengeboran lubang dalam dan batuan keras berlangsung lama, perkuat perawatan pendinginan mesin, filter udara, dan sistem bahan bakar; lokasi berdebu tinggi perlu meningkatkan frekuensi pembersihan radiator dan elemen filter.

🧵 Derek tambahan 1,5 T mengurangi intensitas tenaga kerja pemindahan di lokasi

Gaya angkat derek tambahan 1,5 T, dapat digunakan untuk memindahkan palu DTH, pipa bor, alat selubung, dan aksesori lainnya. Saat menggunakan pipa bor 6 m, atur titik pengangkatan dan pemanduan manual secara wajar, hindari ayunan lateral pipa bor, benturan menara, atau risiko keselamatan personel.

📦 Transportasi keseluruhan 10,6 T memerlukan perencanaan awal

Berat keseluruhan sekitar 10,6 T, dimensi luar sekitar 6,52 × 1,85 × 2,51 m. Saat transportasi, atur truk flatbed sesuai kapasitas muat kendaraan, batas lebar dan tinggi jalan, serta periksa penguncian menara teleskopik, titik pengikat peralatan, dan kondisi pengikatan pipa bor. Setelah tiba di lokasi, sisakan ruang cukup untuk membuka menara.

🧰 Pompa lumpur, pompa sentrifugal, generator, dan pompa busa opsional

Dapat dilengkapi pompa lumpur, pompa sentrifugal, generator, dan pompa busa sesuai proyek. Proyek dengan banyak lapisan lepas lebih mementingkan sistem lumpur, proyek batuan keras lebih bergantung pada kompresor udara dan palu DTH, sedangkan formasi dengan kebocoran udara parah mungkin memerlukan bantuan busa. Pemilihan sesuai kondisi aktual dapat mengurangi investasi yang tidak perlu.

⚠️ Catatan penggunaan menara teleskopik dan pipa bor panjang

Selain memeriksa mesin, sistem hidraulik, crawler, kaki, dan alat bor setiap hari, juga fokus periksa rel menara teleskopik, silinder, pin, dan struktur pengunci. Saat menggunakan pipa bor 6 m, pastikan menara terbuka penuh dan terpasang andal, hindari pengeboran beban tinggi saat menara belum terkunci atau lokasi belum rata.

Karena kondisi geologi aktual, alat dalam lubang, sudut pengeboran, dan metode operasi berbeda, efisiensi pengeboran akhir, kedalaman bor, dan hasil penyelesaian sumur harus mengacu pada kondisi lapangan.

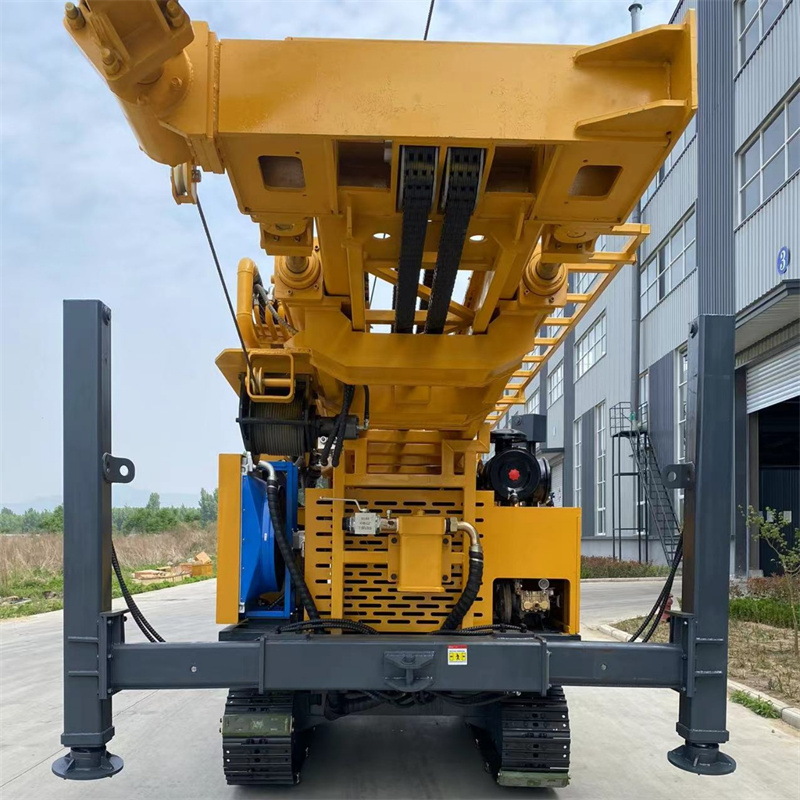

📊 Parameter teknis utama
