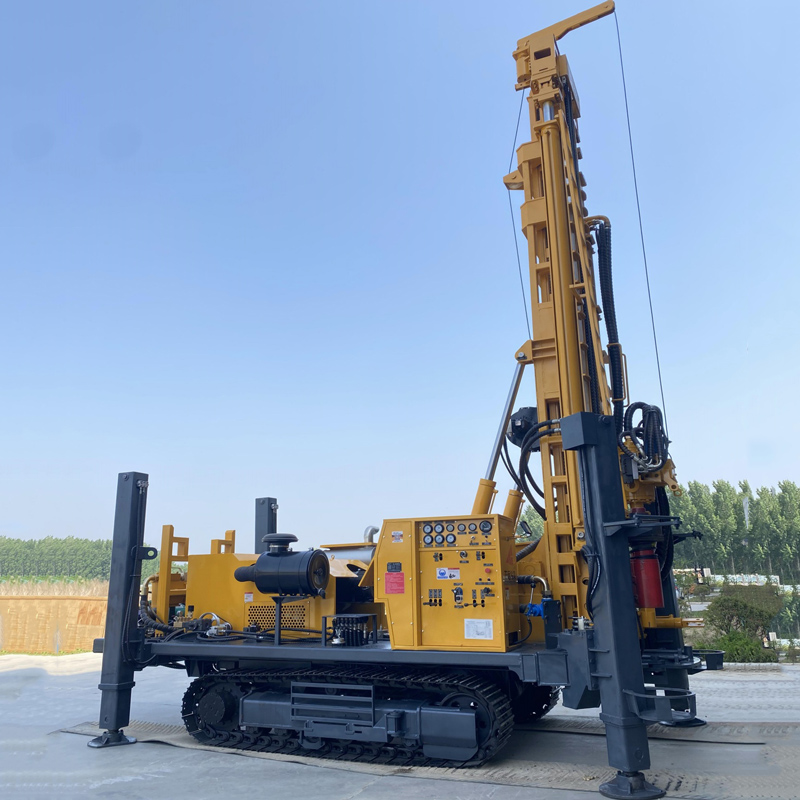

💧 WR600S Rig Bor Sumur Air Crawler Tiang Teleskopik 600 Meter

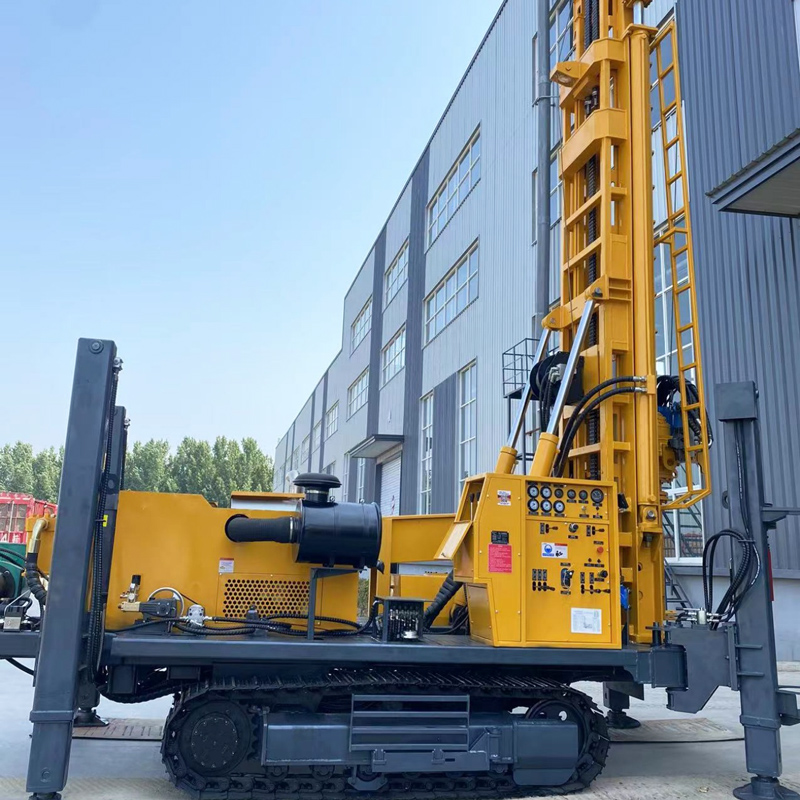

WR600S adalah rig bor hidraulik penuh crawler yang dirancang untuk sumur air dalam kelas 600 meter dan proyek air tanah dengan beban tinggi. Rig ini menggunakan struktur tiang teleskopik, mendukung pipa bor 6 m, dan dilengkapi gaya angkat 35 T, torsi putar dua mode 12000 / 6000 N·m, serta mesin Cummins 132 kW. Dibandingkan peralatan kelas 500 meter, WR600S lebih menekankan pada kontrol rangkaian pipa bor lubang dalam, operasi kontinu jangka panjang, dan stabilitas pada formasi kompleks, cocok untuk sumur dalam pedesaan, irigasi pertanian, pasokan air industri, pasokan air area tambang, dan pengembangan air tanah dalam umumnya.

🎯 Posisi kelas 600 meter lebih cocok untuk proyek air tanah dalam yang sesungguhnya

Kedalaman bor maksimum 600 m, diameter lubang bor 105–400 mm. Untuk area dengan kedalaman air tanah yang besar, akuifer dangkal yang tidak stabil, atau yang memerlukan margin konstruksi lebih dalam, WR600S memiliki cakupan aplikasi lebih luas dibandingkan model kelas 300–500 meter. Kedalaman sumur aktual harus ditentukan berdasarkan kondisi hidrogeologi setempat dan posisi akuifer, tidak disarankan menjadikan kedalaman bor maksimum sebagai target tetap untuk semua proyek.

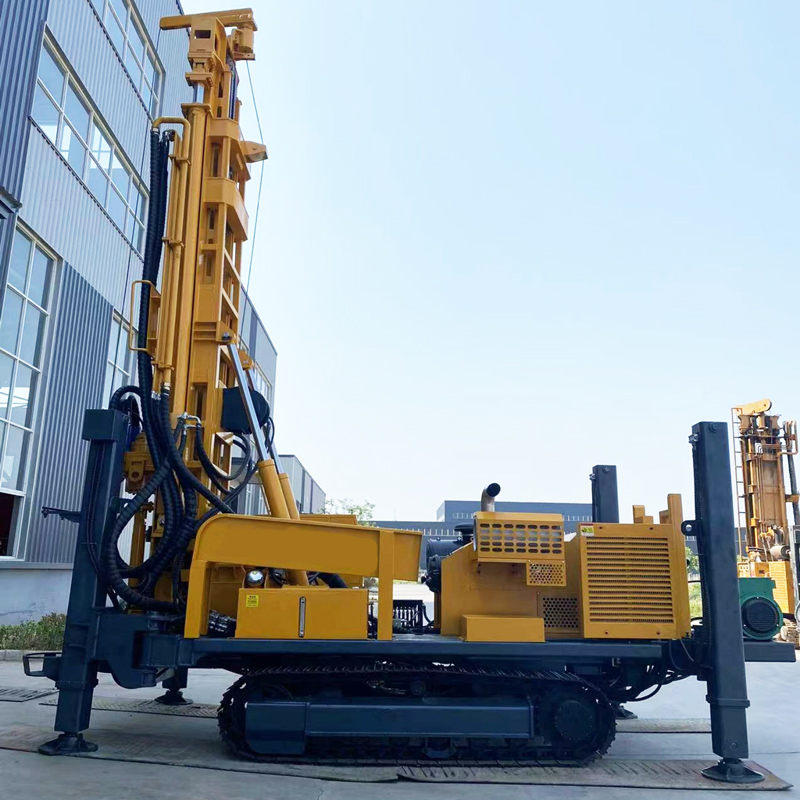

🪜 Tiang teleskopik menggabungkan efisiensi pipa bor 6 meter dengan kemudahan transportasi

Huruf S dalam model menunjukkan tiang teleskopik. Saat bekerja, pipa bor 6 m dapat langsung digunakan, mengurangi jumlah sambungan pipa dalam konstruksi sumur dalam; saat transportasi, struktur teleskopik dapat memperbaiki dimensi keseluruhan mesin, memudahkan pemuatan dan perpindahan. Untuk pengeboran kelas 600 meter, jumlah sambungan pipa sangat banyak, pipa bor panjang dapat secara signifikan mengurangi waktu tambahan, sehingga struktur tiang sangat memengaruhi efisiensi konstruksi secara keseluruhan.

🔩 Pipa bor 89 / 102 mm cocok untuk konstruksi kontinu lubang menengah-dalam

Diameter pipa bor yang direkomendasikan 89 / 102 mm, panjang pipa bor 6 m. Dalam pengeboran kelas 600 meter, berat pipa bor, beban ulir, dan gesekan dinding lubang meningkat secara signifikan, sehingga pemilihan pipa bor tidak hanya melihat ukuran, tetapi juga harus mempertimbangkan material, kekuatan sambungan, spesifikasi palu bawah lubang, dan diameter lubang utama. Selama konstruksi, keausan ulir dan kelengkungan pipa bor harus diperiksa secara berkala.

💪 Gaya angkat 35 T memberikan margin lebih besar untuk rangkaian pipa bor lubang dalam dan penanganan casing

Gaya angkat WR600S mencapai 35 T, tekanan aksial 6 T. Dalam konstruksi lubang dalam, berat sendiri pipa bor, gesekan dinding lubang, berat casing, dan penyempitan lokal akan meningkatkan beban pengangkatan pipa, kemampuan angkat yang lebih besar membantu operasi naik-turun pipa normal, pemulihan palu bawah lubang, dan sebagian pekerjaan casing. Jika hambatan pengangkatan pipa tiba-tiba tidak normal, bersihkan lubang terlebih dahulu dan nilai kondisi dinding lubang, hindari langsung mengandalkan gaya angkat maksimum untuk penanganan paksa.

🔄 Torsi dua mode 12000 / 6000 N·m beradaptasi dengan beban berbeda

Torsi maksimum sistem putar 12000 / 6000 N·m, sesuai kecepatan putar maksimum 90 / 180 r/min. Diameter lubang lebih besar, batuan keras, dan segmen lubang dengan gesekan tinggi lebih cocok untuk kondisi torsi tinggi kecepatan rendah; ketika hambatan lebih kecil atau beban alat bor lebih ringan, kecepatan putar lebih tinggi dapat dipilih. Konstruksi aktual harus disesuaikan secara dinamis dengan mata bor, palu bawah lubang, pembuangan serpihan, dan beban putar.

🚀 Pengangkatan cepat 33 m/min dan pendorongan cepat 55 m/min

Pengangkatan dan pendorongan cepat terutama digunakan untuk pengembalian kepala daya, penyambungan pipa bor, dan tindakan non-pengeboran lainnya, dapat mengurangi waktu tambahan. Efisiensi pengeboran referensi dalam data adalah 10–35 m/h, kecepatan penetrasi batuan sebenarnya masih bergantung pada kekerasan formasi, diameter lubang, palu bawah lubang, kapasitas kompresor udara, dan metode operasi.

🌾 Sumur irigasi lahan pertanian dalam dan proyek pertanian skala besar

Untuk lahan pertanian, kebun buah, dan area tanam skala besar dengan permukaan air tanah yang dalam, peralatan kelas 600 meter dapat memberikan margin kedalaman pencarian air yang lebih besar. Pipa bor 6 m cocok untuk konstruksi kontinu beberapa sumur menengah-dalam, mengurangi frekuensi penyambungan pipa. Saat penyelesaian sumur, diameter lubang dan struktur sumur harus ditentukan berdasarkan luas irigasi, rencana debit air, ukuran pipa sumur, dan jenis pompa.

🏠 Sumur air dalam pedesaan dan pasokan air komunitas terpencil

Di desa dan daerah terpencil dengan cakupan pasokan air terpusat yang tidak memadai atau kedalaman air tanah yang besar, WR600S dapat digunakan untuk sumur pasokan air tingkat desa, sekolah, klinik, dan pengembangan air tanah komunitas kecil. Kedalaman bor kelas 600 meter memberikan cakupan formasi yang lebih besar, tetapi kedalaman konstruksi akhir tetap harus ditentukan oleh data hidrogeologi dan lapisan air aktual.

🏭 Pasokan air kawasan industri dan proyek besar

Pabrik, kawasan industri, kamp konstruksi, dan proyek infrastruktur mungkin memerlukan sumber air tanah yang stabil dalam jangka panjang. WR600S dapat digunakan untuk air bantu produksi, pembersihan peralatan, air konstruksi, dan sumur pasokan air industri umum. Untuk proyek pemompaan jangka panjang, setelah pengeboran selesai, pipa sumur, pipa filter, dan jenis pompa harus dirancang secara wajar berdasarkan akuifer dan debit air.

⛏️ Pasokan air domestik tambang, penekan debu, dan air bantu produksi

Area tambang sering memiliki karakteristik proporsi batuan keras yang tinggi, kondisi jalan yang kompleks, dan lokasi lubang yang tersebar. Sasis crawler WR600S, tenaga 132 kW, dan gaya angkat 35 T lebih cocok untuk konstruksi sumur dalam area tambang, dapat digunakan untuk pasokan air kamp tambang, penekan debu, pembersihan peralatan, dan air bantu produksi. Untuk proyek dewatering tambang, desain hidrologi terpisah harus dilakukan.

💨 Tekanan kerja 1,2–3,5 MPa cocok untuk palu bawah lubang tekanan angin menengah-tinggi

Pengeboran DTH palu bawah lubang merekomendasikan tekanan kerja 1,2–3,5 MPa, konsumsi udara 16–55 m³/min. Dalam lubang dalam kelas 600 meter, udara terkompresi tidak hanya bertanggung jawab atas tumbukan, tetapi juga harus memastikan pembuangan serpihan di dasar lubang. Ketika kedalaman lubang bertambah, diameter lubang membesar, lapisan batuan mengeras, atau ketinggian meningkat, kapasitas aktual yang dibutuhkan mungkin meningkat, sehingga kompresor udara harus dicocokkan secara terpisah sesuai proyek.

💎 Konstruksi batuan keras seperti granit, batu kapur, dan batu pasir

Setelah memasuki batuan keras yang lebih utuh, dapat dilengkapi dengan palu bawah lubang tekanan angin menengah dan tinggi untuk pengeboran. Kondisi batuan keras harus memastikan pelumasan palu bawah lubang, aliran udara stabil, dan pembuangan serpihan tepat waktu; jika pembuangan serpihan berkurang signifikan, torsi meningkat, atau tekanan angin berfluktuasi, bersihkan lubang tepat waktu dan periksa kondisi mata bor dan palu bawah lubang.

🌦️ Batuan lapuk dan formasi bergantian lunak-keras

Batuan lapuk sering kali memiliki penetrasi lebih cepat, tetapi dinding lubang mudah runtuh dan menyempit. Formasi bergantian lunak-keras menyebabkan torsi putar dan hambatan pendorongan berubah sering, sesuaikan frekuensi putar, pengumpanan, dan pembersihan lubang tepat waktu. Jika lapisan lapuk atas cukup tebal, casing dapat digunakan untuk menstabilkan segmen lubang atas, mengurangi masalah dinding lubang di tahap akhir lubang dalam.

🌧️ Lapisan tanah, lempung, pasir, dan kerikil penutup

WR600S mendukung pengeboran putar lumpur. Di lapisan tanah atas, lempung, pasir, dan kerikil, prioritas harus diberikan pada stabilisasi lubang, pembuangan serpihan, dan perlindungan dinding lubang, dapat menggunakan lumpur, casing, atau metode perlindungan dinding lainnya. Setelah memasuki lapisan batuan yang lebih stabil, beralih ke pengeboran DTH palu bawah lubang lebih menguntungkan untuk memastikan kualitas pembentukan sumur dalam.

🧱 Zona rekahan, zona hancur, dan formasi kebocoran udara

Zona hancur mudah mengalami runtuh, penyempitan, kebocoran udara, dan terjepitnya bor. Selama konstruksi, kurangi pendorongan terlalu cepat, pertahankan pembersihan lubang terus-menerus, dan gunakan busa atau casing sesuai kondisi lapangan. Jika kehilangan udara serius, nilai kondisi rekahan dan rongga, bukan hanya meningkatkan tekanan kompresor udara.

💧 Akuifer dan segmen lubang dengan semburan air kuat

Setelah memasuki akuifer utama, air tanah akan mengubah pembuangan serpihan palu bawah lubang dan kondisi tekanan dalam lubang. Catat kedalaman lapisan air utama, dan sesuaikan pasokan udara, pembersihan lubang, dan metode casing berdasarkan debit semburan. Pada tahap penyelesaian sumur, pipa filter dan segmen penyekat air harus ditempatkan secara wajar berdasarkan posisi akuifer.

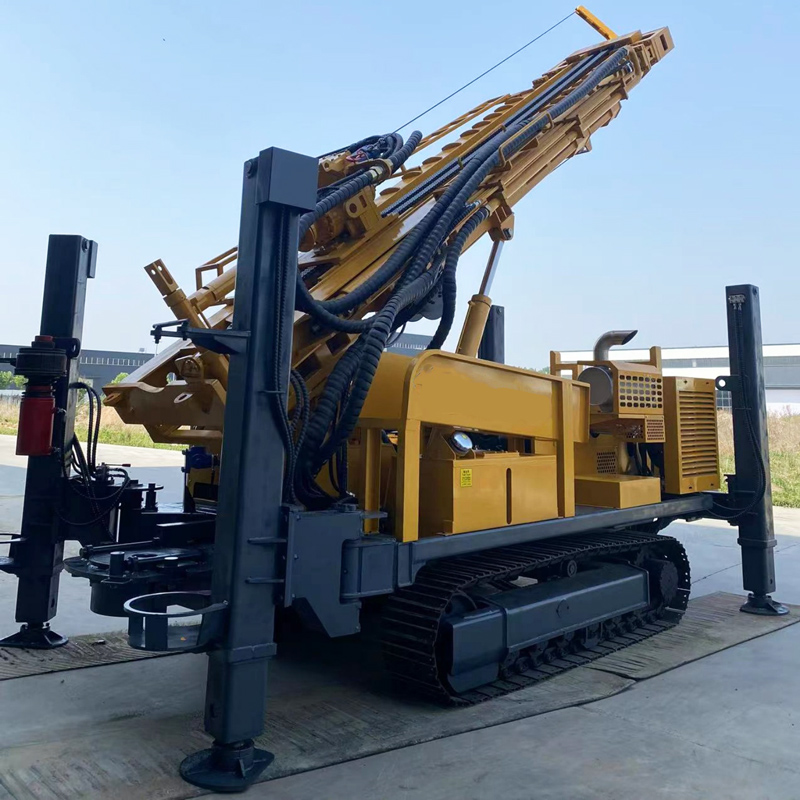

🚜 Berjalan crawler 3 km/jam cocok untuk area tambang dan perpindahan lapangan

Kecepatan berjalan peralatan sekitar 3 km/jam, sudut tanjakan maksimum referensi 21°. Sasis crawler cocok untuk tanah berkerikil, jalan tambang, dan medan tidak rata umumnya. Karena berat keseluruhan mencapai 12,5 T, sebelum perpindahan pastikan daya dukung tanah, kemiringan, dan kondisi licin, tanah lunak harus dihindari dari berjalan langsung dengan beban tinggi.

🦵 Kaki hidraulik 1,6 meter meningkatkan stabilitas operasi lubang dalam

Langkah kaki hidraulik 1,6 m, dapat digunakan untuk meratakan dan menopang peralatan secara stabil. Konstruksi pengeboran kelas 600 meter memakan waktu lebih lama, stabilitas keseluruhan mesin secara langsung memengaruhi gaya tiang dan kontrol kemiringan lubang. Tanah lunak harus menggunakan pelat alas, memastikan kaki menerima gaya secara merata, menghindari penurunan setelah operasi jangka panjang.

⚡ Mesin Cummins 132 kW menyediakan tenaga untuk operasi kontinu beban berat

WR600S menggunakan mesin Cummins 132 kW, menyediakan tenaga untuk sistem putar, pengumpanan, berjalan crawler, dan hidraulik bantu. Konstruksi lubang dalam, batuan keras, dan diameter lubang besar berlangsung lebih lama, perkuat pemeliharaan pendinginan mesin, pembersihan udara, dan sistem bahan bakar; proyek dengan debu banyak juga harus meningkatkan frekuensi pembersihan radiator dan elemen filter.

🧵 Derek bantu 2,5 T cocok untuk alat bor dan aksesori yang lebih berat

Gaya angkat derek bantu 2,5 T, dapat digunakan untuk memindahkan palu bawah lubang, pipa bor, alat casing, dan aksesori lapangan lainnya. Proyek kelas 600 meter dilengkapi alat bor yang lebih berat, penggunaan derek dapat mengurangi intensitas tenaga kerja, tetapi saat mengangkat harus mengontrol beban nominal, dan pastikan personel menjauh dari benda yang digantung dan arah gaya kabel baja.

📦 Transportasi mesin 12,5 T memerlukan perencanaan awal

Berat keseluruhan sekitar 12,5 T, dimensi keseluruhan sekitar 6,73 × 2,1 × 2,63 m. Saat transportasi, atur truk flatbed yang sesuai berdasarkan kapasitas muat kendaraan, batas lebar dan tinggi jalan, dan periksa penguncian tiang teleskopik, titik pengikat peralatan, dan kondisi pengikatan pipa bor. Setelah tiba di lokasi, sisakan ruang yang cukup untuk membuka tiang.

🧰 Pompa lumpur, pompa sentrifugal, generator, dan pompa busa opsional

Dapat memilih pompa lumpur, pompa sentrifugal, generator, dan pompa busa sesuai formasi proyek. Proyek dengan banyak lapisan lepas lebih menekankan sistem lumpur, proyek batuan keras terutama mencocokkan kompresor udara dan palu bawah lubang, formasi dengan kebocoran udara serius dapat menggunakan bantuan busa. Konfigurasi sesuai kondisi aktual dapat mengurangi investasi peralatan yang tidak perlu.

⚠️ Catatan konstruksi dan pemeliharaan lubang dalam 600 meter

Sebelum mulai kerja setiap hari, periksa mesin, sistem hidraulik, tiang teleskopik, crawler, kaki, derek bantu, dan selang angin tekanan tinggi; selama konstruksi lubang dalam, catat terus perubahan tekanan angin, torsi, pembuangan serpihan, pengembalian air, dan hambatan pengangkatan pipa; saat menggunakan pipa bor 6 m, pastikan tiang terbuka penuh dan terkunci dengan andal, jika ditemukan kelainan hentikan mesin tepat waktu dan periksa.

Karena kondisi geologi aktual, alat dalam lubang, sudut pengeboran, dan metode operasi berbeda, efisiensi pengeboran akhir, kedalaman bor, dan hasil penyelesaian sumur harus mengacu pada kondisi lapangan.
