💧 WRTR1000 Rig Bor Sumur Putar Tipe Trailer 1000 Meter

WRTR1000 adalah rig bor putar tipe trailer tugas berat yang dirancang untuk sumur air dalam kelas 1000 meter, panas bumi, pasokan air area tambang, hidrogeologi, dan pengeboran proyek besar. Seluruh unit mengintegrasikan tenaga diesel independen, meja putar 25 kN·m, menara tipe K teleskopik hidraulik 60 T, winch ganda, pompa lumpur BW1200/7 bervolume besar, dan generator bantu 50 kW pada sasis trailer, serta dapat beralih antara sirkulasi positif lumpur, busa udara, DTH palu bawah, dan opsional sirkulasi balik gas-lift sesuai kondisi lapisan.

🎯 Posisi kelas 1000 meter cocok untuk proyek sumur dalam dan lapisan kompleks yang sesungguhnya

Kedalaman bor maksimum 1000 m memungkinkan WRTR1000 menangani proyek air tanah dalam yang sulit ditangani peralatan sumur air dangkal-menengah biasa. Untuk pasokan air area tambang, air industri skala besar, sumur dalam di daerah kering, survei panas bumi, dan pengeboran hidrogeologi dalam, kelas ini memberikan cadangan kedalaman yang lebih besar. Kedalaman bor aktual tetap harus ditentukan berdasarkan diameter lubang, alat bor, lapisan, metode sirkulasi, dan desain penyelesaian sumur.

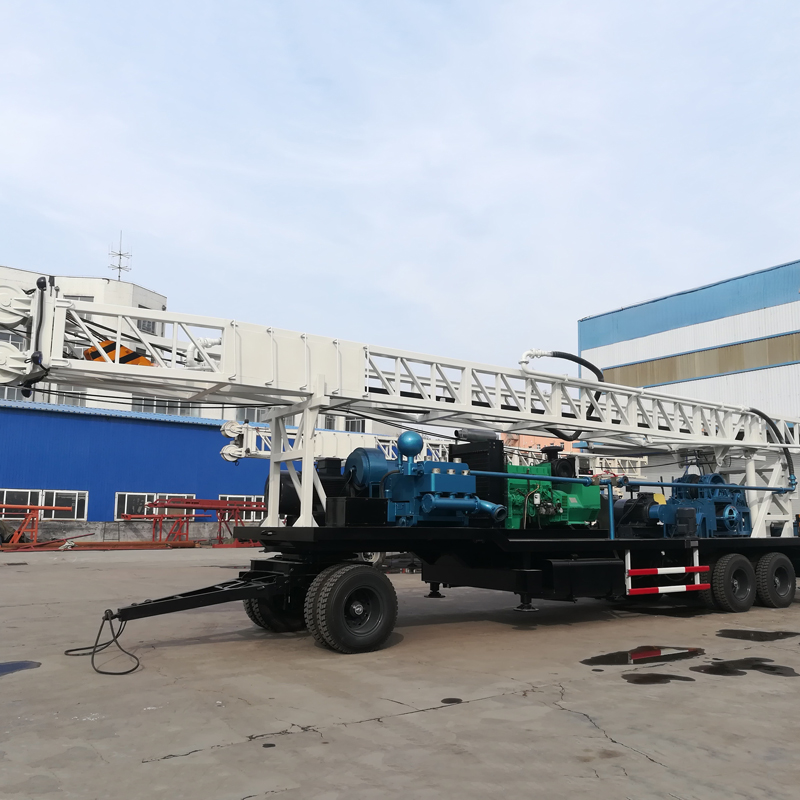

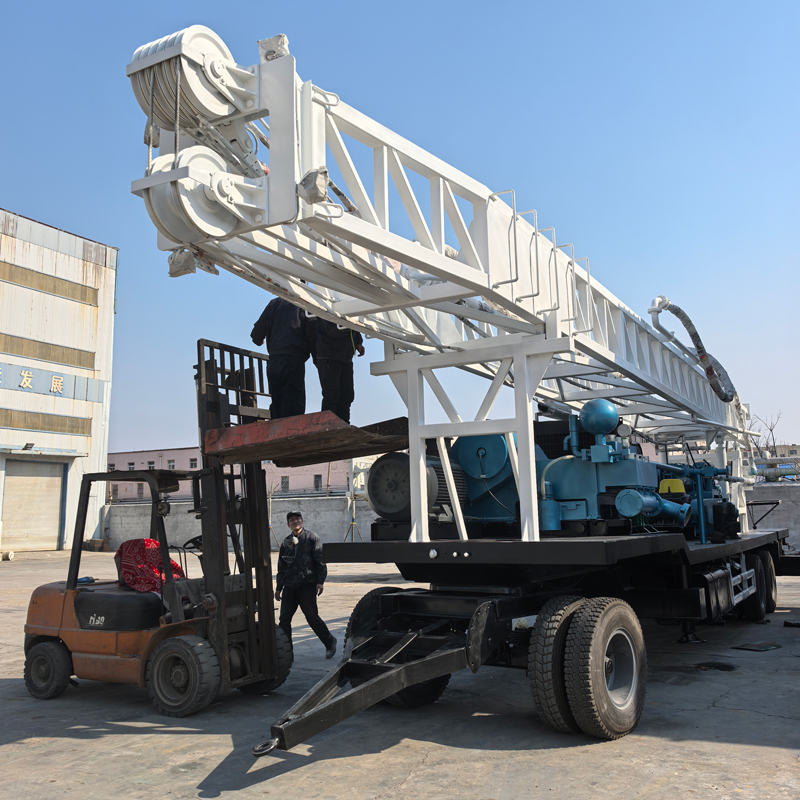

🚛 Platform tugas berat tipe trailer memudahkan pemindahan seluruh lokasi bor besar

Menara bor, meja putar, winch, pompa lumpur, dan sistem tenaga semuanya ditata di sekitar platform tipe trailer, sehingga dapat dipindahkan antarproyek dengan kendaraan penarik yang sesuai. Untuk area tambang, peternakan, lapangan panas bumi, dan proyek sumur air terpencil, struktur ini lebih mudah dipindahkan antarproyek dibandingkan lokasi bor yang sepenuhnya stasioner, tetapi lebar jalan, daya dukung jembatan, radius putar, dan batas tinggi transportasi harus diverifikasi terlebih dahulu.

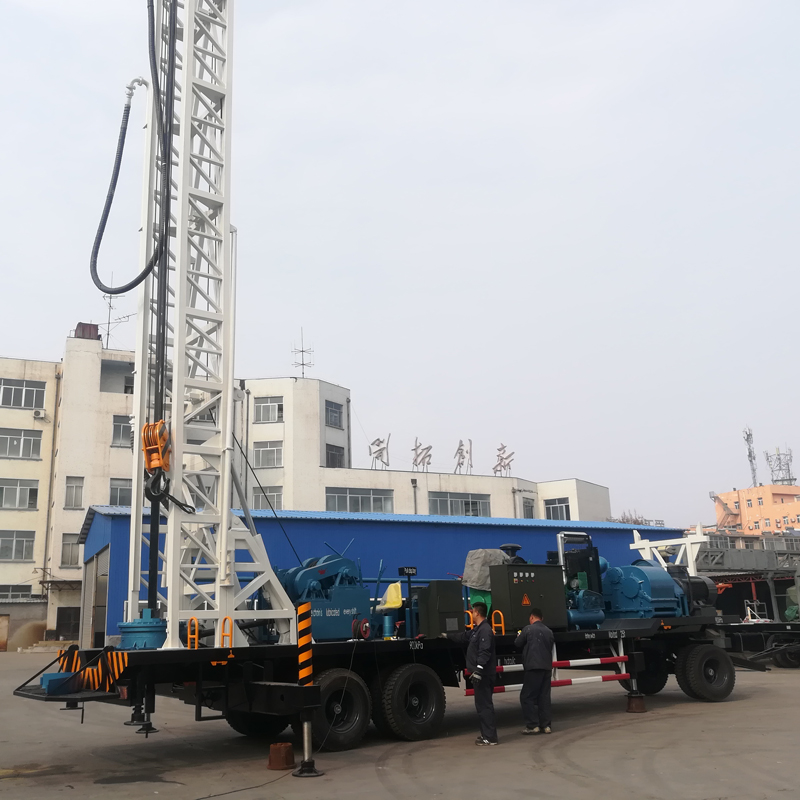

🗼 Menara tipe K teleskopik hidraulik 60 ton cocok untuk operasi rangkaian bor panjang

Tinggi total menara 19,5 m, tinggi efektif 18,482 m, beban maksimum 60 T. Struktur tipe K teleskopik hidraulik dapat menangani pipa bor panjang dan rangkaian bor lubang dalam, sekaligus mengurangi sebagian tinggi kerja saat transportasi. Pada proyek kelas 1000 meter, berat rangkaian bor dan beban operasi casing lebih tinggi, sehingga kapasitas menara menjadi fondasi penting seluruh unit.

🔄 Meja putar 25 kN·m empat kecepatan menyesuaikan dari lapisan lepas hingga batuan dasar

Torsi maksimum meja putar 25 kN·m, menyediakan empat kecepatan 37 / 52 / 84 / 145 r/min. Kecepatan rendah torsi tinggi cocok untuk alat bor besar, operasi casing, dan lapisan dengan hambatan tinggi; kecepatan lebih tinggi cocok untuk batuan lunak yang relatif stabil, lapisan lapuk, dan sebagian lapisan sedimen. Dalam pengeboran lubang dalam, gigi harus disesuaikan tepat waktu berdasarkan torsi, kembalinya lumpur, dan beban alat bor.

🕳️ Lubang tembus meja putar 660 mm memudahkan konstruksi casing besar dan struktur sumur dalam

Diameter lubang tembus maksimum meja putar 660 mm, memberikan ruang untuk kelly besar, alat bor, dan operasi casing. Untuk sumur air dalam dan sebagian lubang proyek, struktur lubang tembus besar memudahkan konfigurasi pipa sumur dan sistem casing yang lebih besar, tetapi diameter penyelesaian sumur akhir harus dirancang berdasarkan akuifer, pipa sumur, jenis pompa, dan stabilitas lapisan, tidak dapat langsung dianggap sebagai diameter bor tetap berdasarkan ukuran lubang tembus.

🧵 Winch utama 90 kN + winch bantu 50 kN meningkatkan efisiensi organisasi lapangan

Gaya angkat tali tunggal winch utama 90 kN, winch bantu 50 kN, keduanya memiliki kapasitas drum 160 m. Winch utama dan bantu dapat masing-masing menangani rangkaian bor, bantuan casing, pemindahan alat bor, dan pengangkatan lapangan, meningkatkan kesinambungan operasi pipa bor panjang dan lubang dalam.

💪 Kait berjalan 60 T dan swivel 60 T cocok untuk kondisi tugas berat lubang dalam

Beban nominal kait berjalan dan swivel keduanya 60 T. Dalam pengeboran kelas 1000 meter, berat sendiri rangkaian bor, berat casing, dan gesekan dinding lubang akan meningkat secara bertahap, beban nominal yang lebih tinggi memberikan margin untuk tripping normal dan penanganan alat. Jika terjadi stuck pipe dan hambatan abnormal, tetap harus ditangani terlebih dahulu melalui sirkulasi, pengangkatan perlahan, dan penilaian kondisi dalam lubang.

🔩 Kelly 12,192 meter dan pipa bor standar 9,4 meter mengurangi frekuensi penyambungan

Spesifikasi kelly 108 × 108 × 12192 mm, pipa bor standar 89 × 9400 mm, dan opsional diameter pipa bor 89 / 114 / 127 mm. Pipa bor yang lebih panjang membantu mengurangi jumlah penyambungan dalam lubang dalam 1000 meter, tetapi juga menuntut ruang menara, pengangkatan, dan organisasi transportasi yang lebih tinggi.

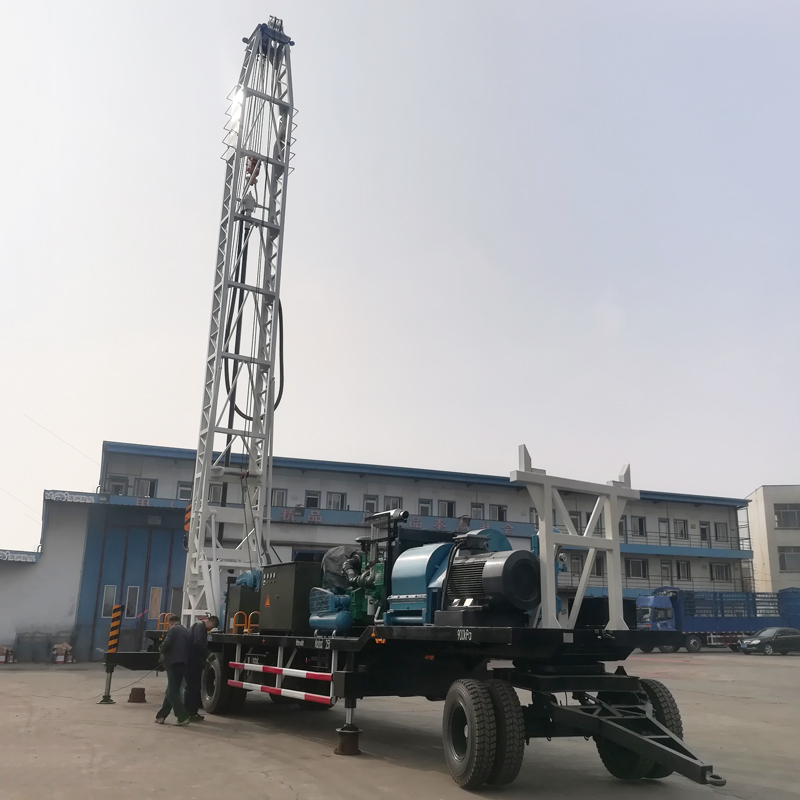

💧 Pompa lumpur BW1200/7 menyediakan volume besar untuk sirkulasi lumpur lubang dalam

Pompa lumpur BW1200/7 memiliki tekanan maksimum 7 MPa dan volume 1200 L/min, dapat digunakan untuk pengangkutan cutting, stabilisasi dinding, pendinginan mata bor, dan pengendalian tekanan dalam lubang pada sirkulasi positif lumpur lubang dalam. Seiring bertambahnya kedalaman lubang, hambatan sirkulasi dan jarak transportasi cutting meningkat, pompa lumpur volume besar lebih membantu mempertahankan kembalinya lumpur yang stabil.

🟤 Lempung dan lapisan lunak cocok untuk sirkulasi positif lumpur

Lempung, lanau, dan lapisan lunak lainnya dapat menggunakan sirkulasi positif lumpur, dengan kinerja lumpur yang wajar untuk menstabilkan dinding lubang dan membawa cutting kembali ke permukaan. Pada lapisan lempung, harus dicegah mata bor lengket dan kembalinya lumpur tidak lancar, dapat diperbaiki dengan menyesuaikan kecepatan putar, jenis mata bor, dan kinerja lumpur.

🏖️ Lapisan pasir dan kerikil perlu memperhatikan casing dan pencegahan keruntuhan lubang

Lapisan pasir lepas dan kerikil mudah runtuh, kehilangan lumpur, dan melebar, mungkin memerlukan casing sementara atau casing bertingkat. Lubang tembus meja putar 660 mm dan beban menara 60 T memberikan ruang operasi yang lebih besar untuk pekerjaan casing, tetapi jumlah tingkat casing tetap harus ditentukan berdasarkan desain lapisan.

🪨 Batuan lapuk dan batuan terurai dapat beralih metode pengeboran secara fleksibel

Setelah memasuki lapisan batuan lapuk kuat atau terurai, dapat melanjutkan pengeboran putar berdasarkan hambatan dasar lubang dan kembalinya lumpur, atau menggunakan busa udara atau proses lain yang sesuai. Meja putar empat kecepatan membantu menyesuaikan kecepatan dan torsi sesuai perubahan kekerasan lapisan.

💎 Batuan dasar utuh dapat menggunakan DTH palu bawah

Ketika pengeboran memasuki batuan keras yang relatif utuh, dapat dikonfigurasi kompresor udara, palu bawah, dan mata bor yang sesuai untuk pengeboran DTH. Dalam lubang dalam batuan keras, perhatikan khususnya kemampuan kompresor udara, pelumasan palu bawah, dan kondisi pembuangan cutting; jika serbuk batu di dasar lubang tidak dapat dikeluarkan tepat waktu, efisiensi pengeboran akan menurun signifikan.

🫧 Proses busa udara cocok untuk sebagian kondisi pembuangan cutting dan kehilangan lubang dalam

Pengeboran busa udara dapat berperan pada sebagian lubang kering, kehilangan, atau yang memerlukan peningkatan kemampuan membawa cutting. Konsentrasi busa, jumlah udara, dan metode injeksi harus disesuaikan berdasarkan kedalaman lubang, diameter lubang, dan permeabilitas lapisan, tidak dapat menggunakan parameter seragam untuk semua lapisan.

🔁 Opsional sirkulasi balik gas-lift untuk pengembalian cutting cepat dan pengamatan cutting

WRTR1000 dapat dilengkapi opsional proses sirkulasi balik gas-lift, untuk proyek yang memerlukan pengembalian cutting cepat atau pengambilan sampel cutting. Ini adalah metode pengeboran opsional, bukan rig eksplorasi RC khusus; jika proyek memiliki persyaratan jelas untuk representativitas sampel dan kualitas pemisahan sampel, harus juga dilengkapi pipa bor ganda, sistem udara, dan peralatan sampling yang sesuai.

🌦️ Lapisan campuran dapat menggabungkan berbagai metode pengeboran

Sumur dalam sering melewati lempung, pasir, kerikil, batuan lapuk, dan batuan dasar secara bersamaan. WRTR1000 dapat menggunakan sirkulasi lumpur dan perlindungan casing pada lapisan lepas bagian atas, lalu beralih ke DTH atau pengeboran busa udara setelah memasuki lapisan batuan, mengurangi kebutuhan sering mengganti rig karena satu proses tidak cocok dengan perubahan lapisan.

💧 Akuifer kuat dan kondisi rembesan tinggi

Setelah memasuki akuifer produktif tinggi, metode sirkulasi, program casing, dan proses pembersihan lubang perlu disesuaikan berdasarkan volume rembesan. Tujuan akhir konstruksi sumur air dalam bukan sekadar mencapai kedalaman, tetapi membentuk dinding sumur yang stabil dan memanfaatkan akuifer secara efektif, sehingga desain pipa filter, penyekatan air, dan jenis pompa juga sama pentingnya.

🏠 Sumur air dalam kota dan komunitas besar

WRTR1000 cocok untuk pasokan air kota, komunitas besar, sekolah, rumah sakit, dan proyek lain yang memerlukan sumber air tanah stabil. Kedalaman kelas 1000 meter dapat mencakup akuifer yang lebih dalam, tetapi sebelum konstruksi resmi harus dilakukan survei hidrogeologi dan evaluasi kualitas air untuk menentukan lapisan target secara wajar.

🌾 Irigasi pertanian dalam dan pasokan air peternakan

Di daerah kering, peternakan besar, dan area pertanian dengan muka air tanah dalam, WRTR1000 dapat digunakan untuk membangun sumur irigasi dalam dan sumur pasokan air ternak. Diameter penyelesaian sumur, panjang pipa filter, dan kapasitas pompa harus dirancang berdasarkan ketebalan akuifer, perkiraan debit, dan kebutuhan pemompaan jangka panjang.

⛏️ Pasokan air area tambang dan dewatering tambang

Area tambang dapat menggunakan peralatan ini untuk membangun sumur air domestik, penekan debu, pencucian peralatan, dan air produksi tambahan, juga dapat menangani sebagian lubang dewatering sesuai desain hidrologi. Lokasi lubang proyek tambang biasanya tersebar, platform tipe trailer memudahkan perpindahan antar titik bor di dalam area tambang.

♨️ Sumur panas bumi dan lubang gradien suhu

Kedalaman bor 1000 meter, menara tugas berat, dan kemampuan multi-proses memungkinkan WRTR1000 digunakan untuk survei panas bumi, lubang gradien suhu, dan sebagian sumur air panas bumi. Proyek panas bumi juga perlu mempertimbangkan lapisan bersuhu tinggi, tingkat casing, penyemenan, dan media sirkulasi, konstruksi resmi harus dilakukan sesuai desain khusus.

🧭 Hidrogeologi dan eksplorasi geologi umum

Peralatan dapat digunakan untuk survei hidrogeologi dan pengeboran geologi dalam umum, menentukan perubahan lapisan melalui cutting, kembalinya lumpur, rembesan, dan respons pengeboran. Jika proyek memerlukan core batuan berkualitas tinggi yang kontinu, harus dipilih rig bor core khusus.

⚡ Mesin diesel Cummins 269 kW menyediakan tenaga tugas berat independen

Seluruh unit menggunakan mesin diesel Cummins NTA855-C360, daya 269 kW, kecepatan nominal 2100 r/min, cocok untuk lokasi terpencil tanpa jaringan listrik stabil. Operasi kontinu lubang dalam harus fokus pada pemeliharaan sistem pendingin, bahan bakar, dan filter udara, untuk menghindari penurunan tenaga akibat beban tinggi berkepanjangan.

🔌 Generator bantu 50 kW memenuhi kebutuhan listrik lapangan

Generator bantu berdaya 50 kW, dapat menyuplai listrik untuk penerangan konstruksi, alat, pompa bantu, dan peralatan listrik lapangan. Proyek terpencil tetap harus menghitung total beban listrik secara wajar, dan melakukan pembumian serta perlindungan distribusi sesuai standar.

🦿 Empat kaki hidraulik + dua kaki pengunci mekanis meningkatkan stabilitas lokasi bor

Sistem penopang menggunakan 4 kaki hidraulik dan 2 kaki pengunci mekanis. Kaki hidraulik digunakan untuk perataan cepat, kaki mekanis memberikan penguncian sekunder setelah posisi ditetapkan, membantu menjaga stabilitas seluruh unit selama putaran torsi tinggi, pengangkatan winch, dan operasi casing.

📦 Platform trailer 15,3 meter menuntut persyaratan rute transportasi yang tinggi

Dimensi transportasi sekitar 15300 × 2800 × 4450 mm. Sebelum transportasi antarwilayah, konfirmasi kendaraan penarik, batas lebar dan tinggi jalan, daya dukung jembatan, radius putar, dan peraturan transportasi setempat. Lokasi bor juga perlu menyediakan ruang kerja yang cukup untuk mendirikan menara, sistem lumpur, pipa bor, dan casing.

⚠️ Catatan konstruksi sumur dalam tipe trailer 1000 meter

Sebelum mulai, periksa mesin diesel, meja putar, menara tipe K, winch, tali baja, swivel, pompa lumpur, kaki penopang, dan sistem kelistrikan; pada tahap lubang dalam, catat terus torsi meja putar, kembalinya lumpur, tekanan pompa, hambatan pengangkatan pipa, dan perubahan rembesan; saat beralih antara metode pengeboran yang berbeda, konfirmasi ulang alat bor, sistem sirkulasi, dan kondisi keselamatan.

Karena kondisi geologi aktual, alat dalam lubang, sudut pengeboran, dan metode operasi dapat berbeda, efisiensi pengeboran akhir, kedalaman bor, dan hasil penyelesaian sumur harus mengacu pada kondisi lapangan.

📊 Parameter Teknis Utama
