💧 Rig Bor Sumur Putar Tipe Trailer WRTR600 600 Meter

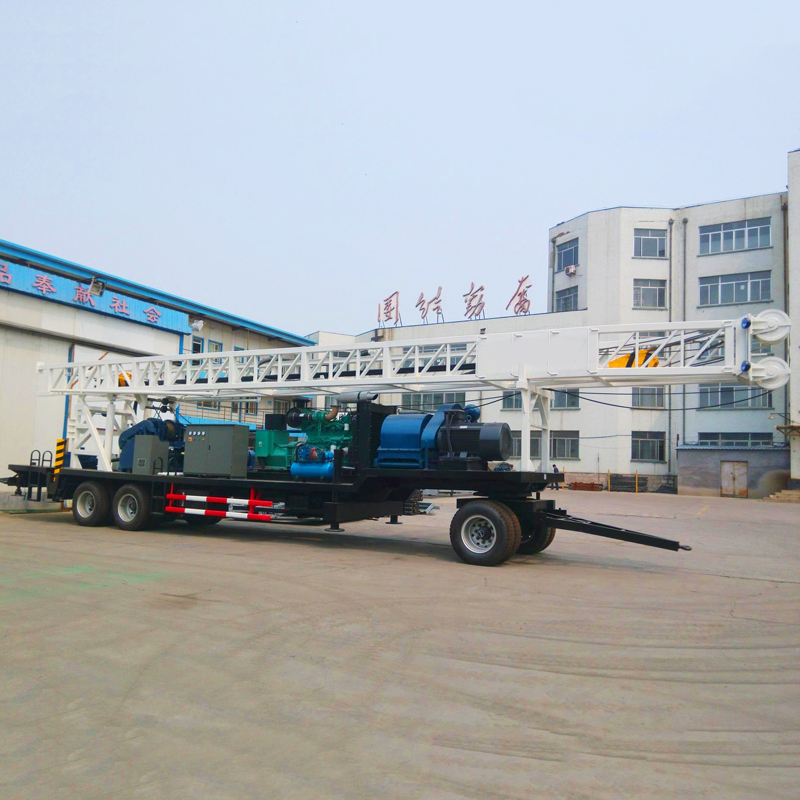

WRTR600 adalah rig tipe trailer kelas 600 meter yang mengandalkan pengeboran putar meja putar dan sirkulasi lumpur sebagai inti. Peralatan ini menempatkan genset diesel, pompa lumpur 3NB-130, meja putar, winch ganda, menara bor, kaki penopang, dan mekanisme pelepasan kunci bantu secara terpusat pada sasis trailer, cocok untuk sumur air dalam, sumur panas bumi, survei hidrogeologi, eksplorasi geologi umum, dan sebagian pengeboran pondasi.

🚛 Struktur tipe trailer memudahkan perpindahan antarproyek

Seluruh rig dapat dipindahkan antarproyek menggunakan kendaraan penarik yang sesuai, mengurangi kompleksitas transportasi terpisah untuk menara bor, tenaga penggerak, dan sistem lumpur. Bagi kontraktor sumur air desa, irigasi pertanian, panas bumi, dan pengeboran teknik, struktur ini lebih cocok untuk konstruksi berkelanjutan di banyak lokasi.

📏 Kedalaman bor 600 meter mencakup proyek air tanah menengah-dalam

Kedalaman bor maksimum 600 m, diameter bor maksimum 500 mm, dapat digunakan untuk pengembangan air tanah menengah-dalam, sumur air pertanian dan industri, serta mampu menangani sebagian proyek survei panas bumi dan sumur panas bumi kedalaman menengah. Kedalaman dan diameter bor aktual dipengaruhi oleh formasi, alat bor, sirkulasi lumpur, desain casing, dan hambatan dalam lubang.

🔄 Meja putar tiga kecepatan menyesuaikan berbagai formasi dan beban

Meja putar menyediakan tiga tingkat kecepatan 38 / 57 / 85 r/min, dengan torsi teoretis sekitar 13,8 / 9,2 / 6,2 kN·m. Tingkat kecepatan rendah memiliki torsi lebih tinggi, lebih cocok untuk diameter bor besar, rangkaian bor berat, dan formasi dengan hambatan besar; kecepatan lebih tinggi cocok untuk tahap pengeboran dengan hambatan lebih kecil.

🕳️ Lubang tembus meja putar 500 mm cocok untuk casing dan alat bor berdiameter besar

Lubang tembus meja putar 500 mm menyediakan ruang kerja untuk pipa bor berukuran lebih besar, casing, dan sebagian alat bor teknik, cocok untuk pembukaan lubang berdiameter lebih besar dan pekerjaan casing pada sumur air dan pondasi. Diameter lubang akhir tetap harus ditentukan berdasarkan formasi dan desain penyelesaian sumur.

🧵 Winch utama dan bantu ganda meningkatkan efisiensi penanganan alat bor

Winch utama memiliki daya tarik tali tunggal 40 kN, winch bantu memiliki daya tarik tali tunggal 30 kN, masing-masing dapat menangani pengangkatan alat bor, bantuan casing, pemindahan perkakas, dan pekerjaan koordinasi di lokasi. Dalam konstruksi lubang dalam, tali baja, sistem rem, dan kondisi penggulungan drum harus diperiksa secara berkala.

💪 Beban swivel 30 T cocok untuk pengeboran putar lubang dalam

Beban maksimum swivel 30 T, diameter dalam 63,5 mm, dapat menangani rangkaian bor lubang dalam dan kondisi sirkulasi lumpur. Seiring bertambahnya kedalaman lubang, berat sendiri rangkaian bor dan gesekan dinding lubang meningkat secara bertahap, sehingga kesesuaian antara swivel, winch, kelly, dan pipa bor sangat penting.

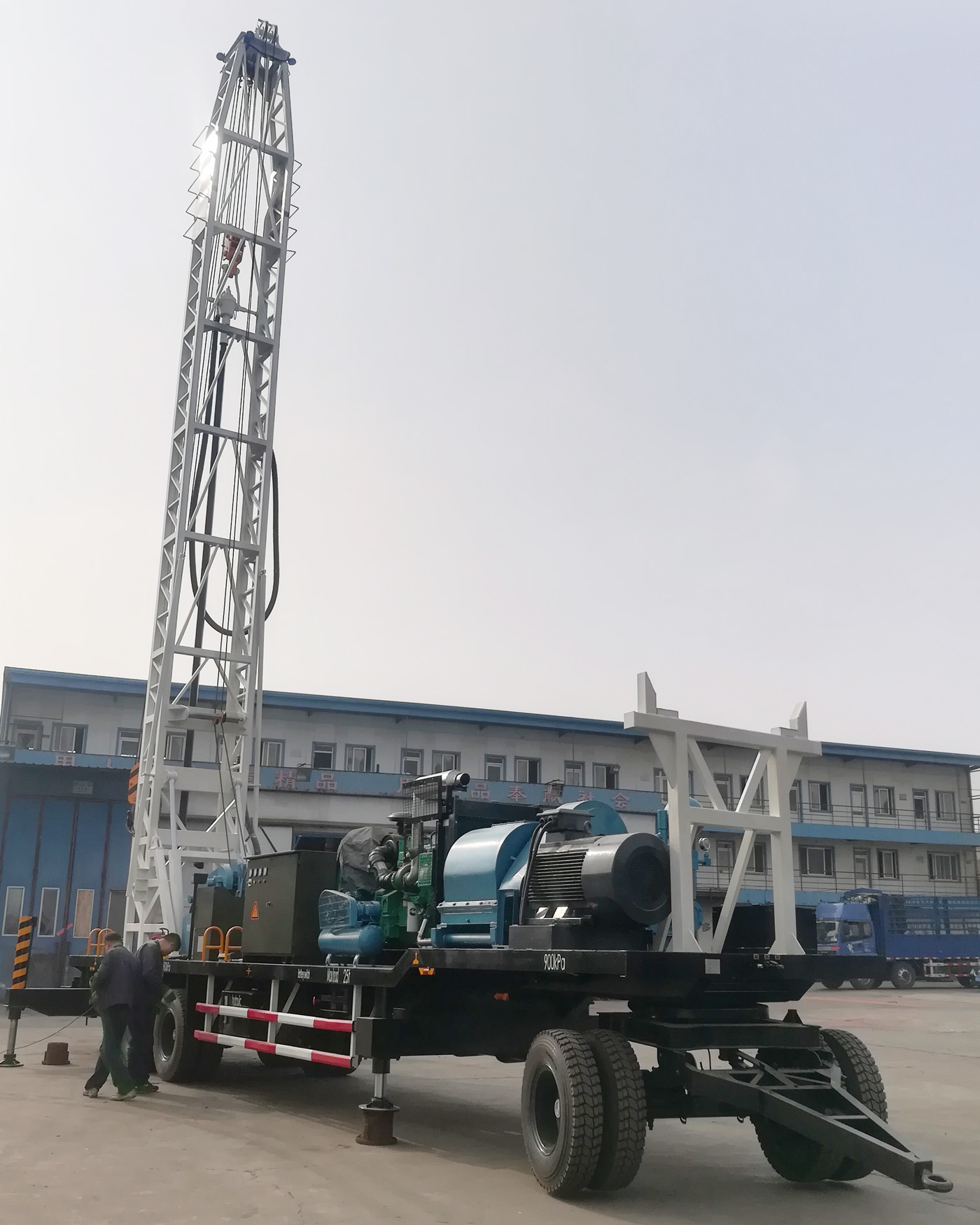

🗼 Menara pendek 12 meter dan menara panjang 15 meter dapat dipilih sesuai proyek

Versi menara pendek memiliki tinggi efektif 12 m, dilengkapi kelly 7,5 m dan pipa bor 5,5 m; versi menara panjang memiliki tinggi efektif 15 m, dilengkapi kelly 10,5 m dan pipa bor 9 m. Menara pendek lebih menguntungkan untuk transportasi dan adaptasi lokasi, sedangkan menara panjang dapat mengurangi jumlah penyambungan pipa dan meningkatkan efisiensi pengeboran kontinu lubang dalam.

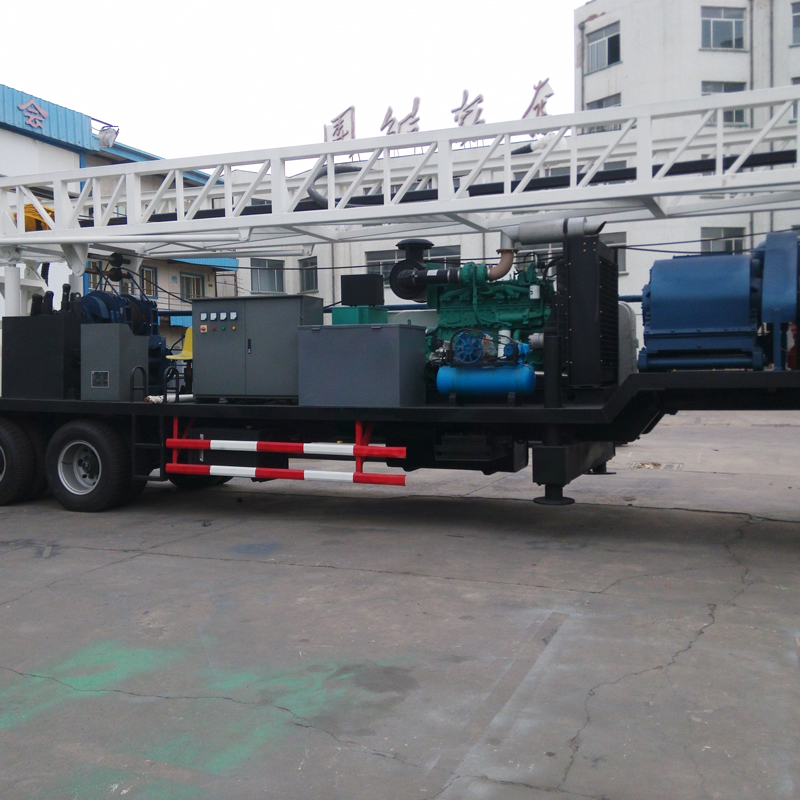

⚡ Genset diesel 200 kW cocok untuk lokasi tanpa jaringan listrik

Peralatan ini terintegrasi dengan genset diesel SCGC-200kW, tegangan nominal 380 V, arus nominal 360 A, frekuensi 50 Hz, dapat memasok daya untuk pompa lumpur, pompa oli hidraulik, dan peralatan listrik bantu, cocok untuk daerah terpencil dan proyek yang kekurangan jaringan listrik stabil.

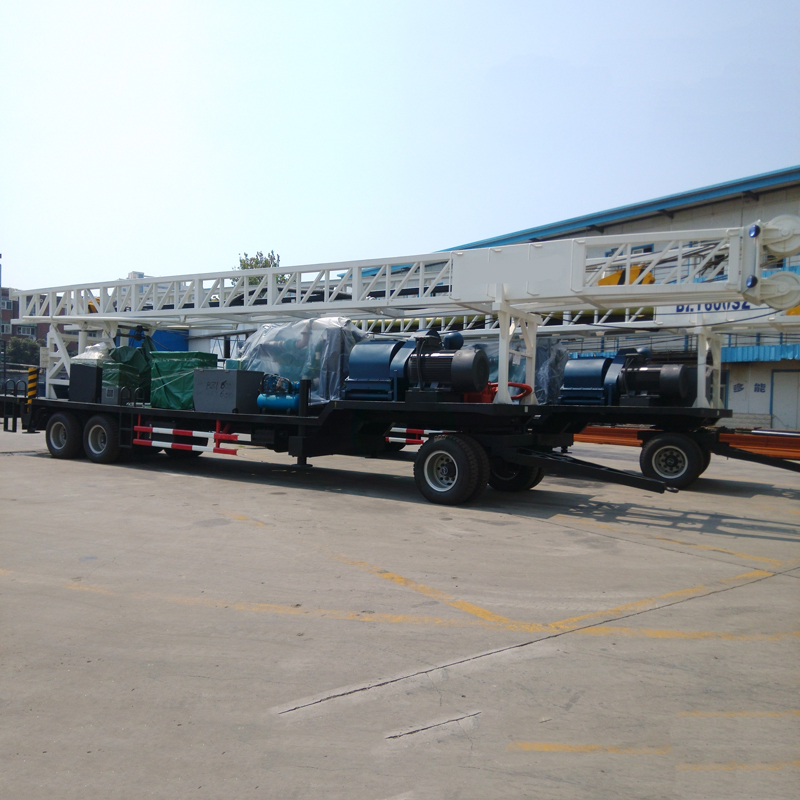

💧 Pompa lumpur 3NB-130 untuk sirkulasi, pengangkutan serpihan, dan stabilisasi dinding lubang

Pompa lumpur 3NB-130 memiliki kapasitas alir 8,4–16,6 L/s, tekanan kerja nominal 5–10 MPa, digerakkan oleh motor 90 kW. Sirkulasi lumpur dapat digunakan untuk mengangkut serpihan bor, mendinginkan mata bor, menjaga stabilitas dinding lubang, dan mengontrol tekanan dalam sumur, merupakan sistem penting untuk konstruksi di formasi lepas.

🟤 Lapisan tanah dan tanah liat fokus pada pengendalian sifat lumpur

Pada lapisan tanah, tanah liat, dan lapisan penutup lunak, viskositas lumpur harus disesuaikan berdasarkan permeabilitas formasi, diameter lubang, dan kondisi aliran balik lumpur. Lumpur yang terlalu encer dapat menyebabkan pengangkutan serpihan tidak memadai dan ketidakstabilan dinding lubang, sedangkan lumpur yang terlalu kental akan meningkatkan hambatan sirkulasi dan beban pompa lumpur.

🏖️ Lapisan pasir dan kerikil harus dikombinasikan dengan casing pelindung

Lapisan pasir, kerikil, dan lapisan penutup lepas rentan mengalami keruntuhan lubang dan kebocoran lumpur, dapat menggunakan sifat lumpur yang sesuai dikombinasikan dengan casing sementara atau pemasangan casing bertahap, membangun segmen lubang yang stabil terlebih dahulu, kemudian melanjutkan ke kedalaman lebih dalam.

🪨 Batuan lapuk dan formasi campuran memerlukan penyesuaian proses dinamis

Batuan lapuk serta formasi campuran tanah-batuan memiliki perubahan kekerasan yang jelas, dapat memilih mata bor roller cone, mata bor scraper, atau alat bor putar lainnya sesuai kondisi aktual, dikombinasikan dengan penyesuaian kecepatan meja putar, torsi, dan kapasitas alir pompa lumpur.

🏠 Sumur pasokan air pedesaan dan irigasi pertanian

WRTR600 dapat digunakan untuk sumur air rumah tangga desa, sumur irigasi lahan pertanian, kebun buah, dan pengembangan air tanah pertanian skala besar. Kedalaman bor kelas 600 meter memberikan margin pencarian air yang lebih besar untuk daerah dengan muka air tanah dalam, saat penyelesaian sumur harus dirancang pipa sumur, pipa filter, dan pompa sesuai posisi akuifer.

🏭 Pasokan air industri dan proyek teknik

Pabrik, kawasan industri, kamp konstruksi, dan proyek infrastruktur dapat menggunakan WRTR600 untuk pengembangan air tanah menengah-dalam. Untuk proyek yang membutuhkan diameter sumur lebih besar dan hasil air lebih tinggi, kemampuan bor maksimum 500 mm dan sistem putar lumpur memberikan ruang konfigurasi penyelesaian sumur yang lebih besar.

♨️ Sumur panas bumi dan survei panas bumi

Kedalaman bor kelas 600 meter dan kemampuan sirkulasi lumpur tekanan tinggi membuat peralatan ini cocok untuk sebagian survei panas bumi dan proyek sumur panas bumi menengah-dalam. Konstruksi panas bumi selain kedalaman bor, juga perlu mempertimbangkan suhu formasi, media sirkulasi, casing, dan persyaratan penyemenan.

🧭 Hidrogeologi dan eksplorasi geologi umum

Peralatan dapat digunakan untuk survei hidrogeologi dan pengeboran formasi umum, melalui serpihan bor, air balik, parameter lumpur, dan perubahan pengeboran untuk menilai transisi formasi dan kondisi air tanah. Jika proyek memerlukan inti batuan berkualitas tinggi secara kontinu, harus menggunakan rig bor inti khusus.

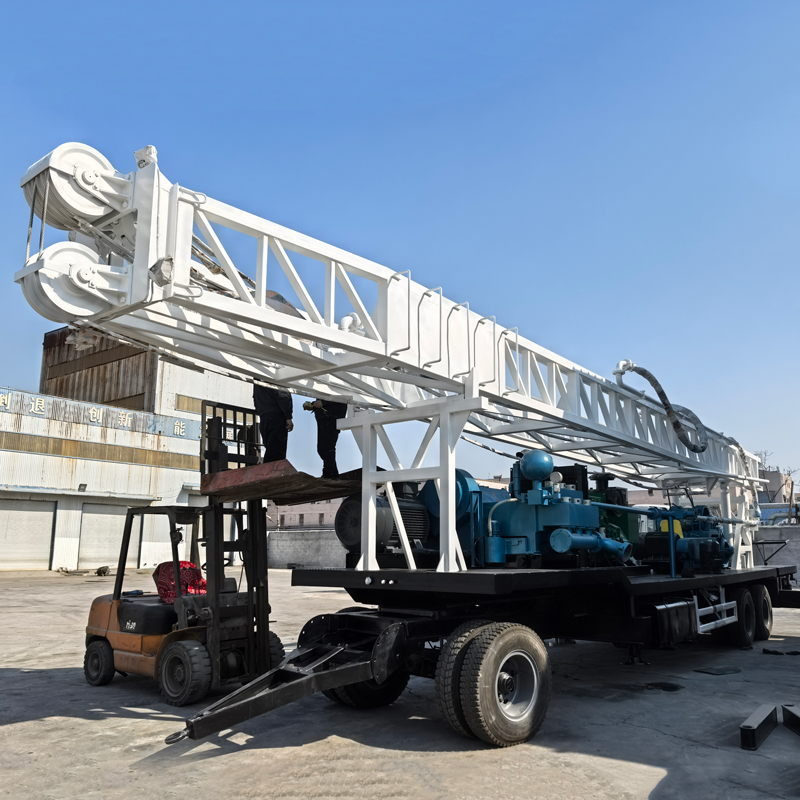

📦 Perbedaan kondisi transportasi menara panjang dan pendek cukup jelas

Dimensi transportasi menara pendek sekitar 15100 × 2480 × 4100 mm, dimensi transportasi menara panjang sekitar 16630 × 2480 × 4100 mm. Sebelum konstruksi lintas wilayah, harus memastikan lebar jalan, radius putar, daya dukung jembatan, batas ketinggian, dan persyaratan transportasi trailer setempat.

⚠️ Catatan konstruksi rig bor putar tipe trailer

Sebelum mulai kerja, periksa menara bor, winch, tali baja, swivel, meja putar, pompa lumpur, genset, dan sistem kelistrikan; saat mendirikan menara pastikan tidak ada saluran listrik udara dan hambatan di atasnya; saat sirkulasi lumpur perhatikan pipa tekanan tinggi, tekanan pompa, dan kebocoran; personel tidak boleh berdiri di bawah alat bor yang digantung atau di dekat alat bor yang berputar.

Karena kondisi geologi aktual, alat dalam lubang, sudut pengeboran, dan metode operasi berbeda-beda, efisiensi pengeboran akhir, kedalaman bor, dan hasil penyelesaian sumur harus mengacu pada kondisi lapangan.
