WR400RC

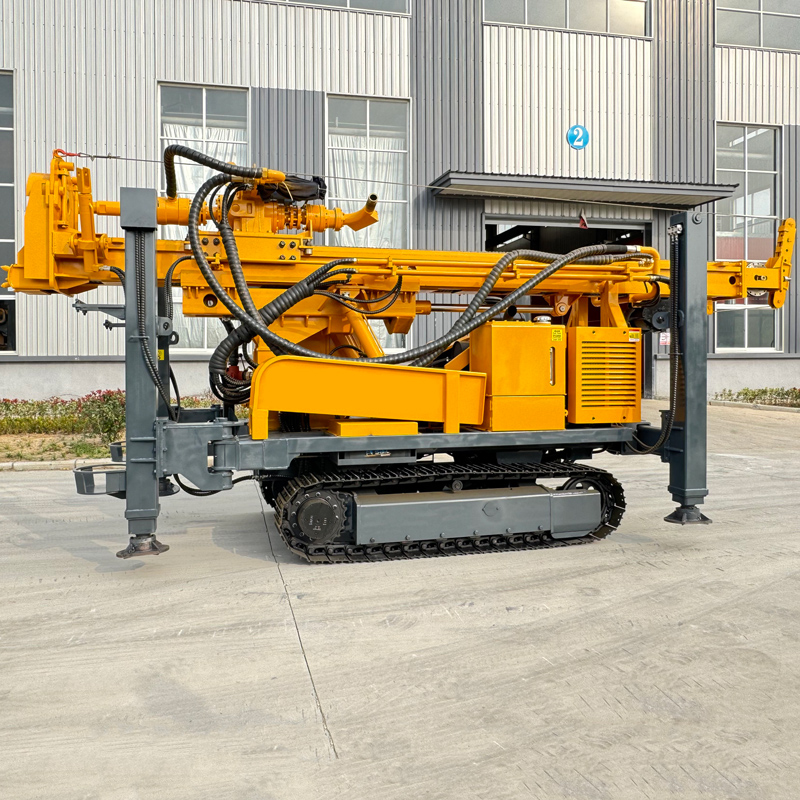

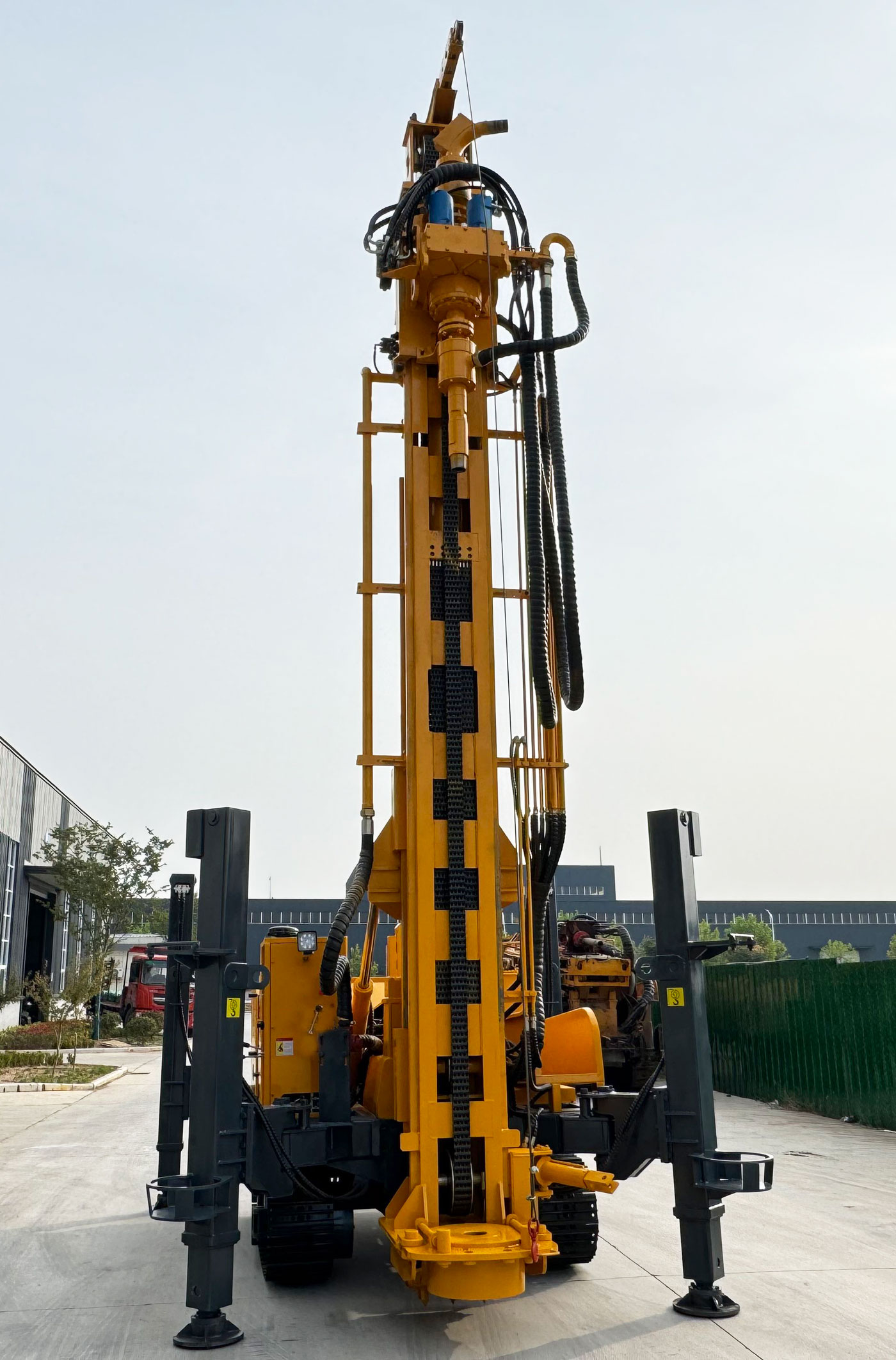

⛏️ Rig Bor Reverse Circulation Crawler 400 Meter WR400RC

WR400RC adalah rig bor reverse circulation crawler yang menggabungkan eksplorasi mineral, pengambilan sampel geologi, dan konstruksi sumur air lapisan menengah-dalam. Dibandingkan rig bor sumur air biasa, rig ini lebih menekankan kemampuan pengembalian dan pengambilan sampel serbuk bor reverse circulation; dibandingkan rig bor inti, rig ini terutama memperoleh sampel serbuk bor yang dikembalikan berdasarkan kedalaman, bukan inti bor utuh yang kontinu. Kedalaman bor maksimum 400 m dan diameter pengeboran 105–305 mm, cocok untuk tim eksplorasi tambang, perusahaan jasa geologi, dan kontraktor pengeboran yang perlu menangani lubang eksplorasi sekaligus proyek sumur air.

🔄 Inti pengeboran reverse circulation adalah mengembalikan serbuk bor dari dalam pipa bor

Pengeboran reverse circulation biasanya membangun saluran aliran balik independen melalui pipa bor dinding ganda, udara bertekanan menggerakkan alat bor dasar lubang, lalu serbuk bor kembali ke permukaan dengan cepat melalui pipa dalam. Dibandingkan pembuangan serbuk bor melalui annulus luar biasa, cara ini membantu memperpendek jalur pencampuran serbuk bor di dalam lubang, memudahkan pengumpulan sampel per segmen kedalaman, dan memberikan dasar untuk penilaian geologi di lokasi serta pengujian laboratorium selanjutnya.

🧪 Efisiensi pengambilan sampel serbuk bor tinggi, cocok untuk tahap awal eksplorasi mineral dan verifikasi infill

Keunggulan pengeboran RC bukanlah memperoleh inti bor utuh, melainkan memperoleh sampel serbuk bor kontinu dengan cepat. Untuk eksplorasi emas, tembaga, besi, litium, dan mineral lainnya, sampel dapat dikumpulkan berdasarkan interval kemajuan tetap, mencatat perubahan warna, litologi, alterasi, dan mineralisasi, lalu dikirim ke laboratorium untuk analisis kadar. Untuk proyek yang memerlukan banyak lubang bor guna memverifikasi area anomali dengan cepat, metode reverse circulation memiliki efisiensi lapangan yang tinggi.

🥇 Eksplorasi emas: verifikasi cepat anomali mineralisasi dan batas tubuh bijih

Dalam proyek emas, WR400RC dapat digunakan untuk verifikasi anomali permukaan, penyelidikan mineralisasi di bawah lapisan penutup, pengendalian batas tubuh bijih, dan pengeboran perluasan ke luar. Dibandingkan pengambilan inti kontinu, pengambilan sampel RC lebih menekankan efisiensi dan jumlah sampel, cocok untuk membangun lebih banyak titik kontrol lubang bor dengan cepat di area eksplorasi luas, kemudian berdasarkan hasilnya menentukan area prioritas mana yang perlu dilanjutkan dengan pengeboran inti.

🟠 Penyelidikan tembaga, besi, dan litium

Proyek tembaga, besi, dan litium juga dapat memanfaatkan sampel reverse circulation untuk mengidentifikasi litologi, alterasi, dan tren mineralisasi. Untuk area dengan lapisan penutup tebal atau singkapan permukaan yang tidak jelas, memperoleh serbuk bor dari berbagai kedalaman melalui lubang bor kelas 400 meter dapat membantu tim eksplorasi memahami perubahan lapisan dan lokasi mineralisasi potensial, serta memberikan dasar untuk tata letak lubang bor tahap berikutnya.

📐 Sudut kerja 45° / 90° memudahkan penempatan lubang untuk berbagai target

Data yang diberikan menunjukkan sudut kerja 45° dan 90°, dapat dilakukan pengeboran miring atau hampir vertikal sesuai kebutuhan proyek. Lubang vertikal cocok untuk air tanah, penyelidikan lapisan penutup, dan sebagian eksplorasi mineral, sedangkan lubang miring 45° dapat digunakan untuk tubuh bijih miring, zona struktur, atau verifikasi target tertentu. Sebelum konstruksi resmi, arah dan sudut lubang harus dikonfirmasi sesuai desain geologi.

📏 Kedalaman bor 400 meter mencakup eksplorasi kedalaman menengah dan proyek sumur air

Kedalaman bor maksimum 400 m dan diameter pengeboran 105–305 mm memungkinkan WR400RC menangani lubang eksplorasi mineral sekaligus konstruksi sumur air lapisan menengah-dalam. Kedalaman bor aktual akan dipengaruhi oleh diameter lubang, pipa bor, kemampuan kompresor udara, kondisi lapisan, kemiringan lubang, dan keausan alat bor, sehingga 400 m harus dipahami sebagai kemampuan referensi pada konfigurasi tipikal.

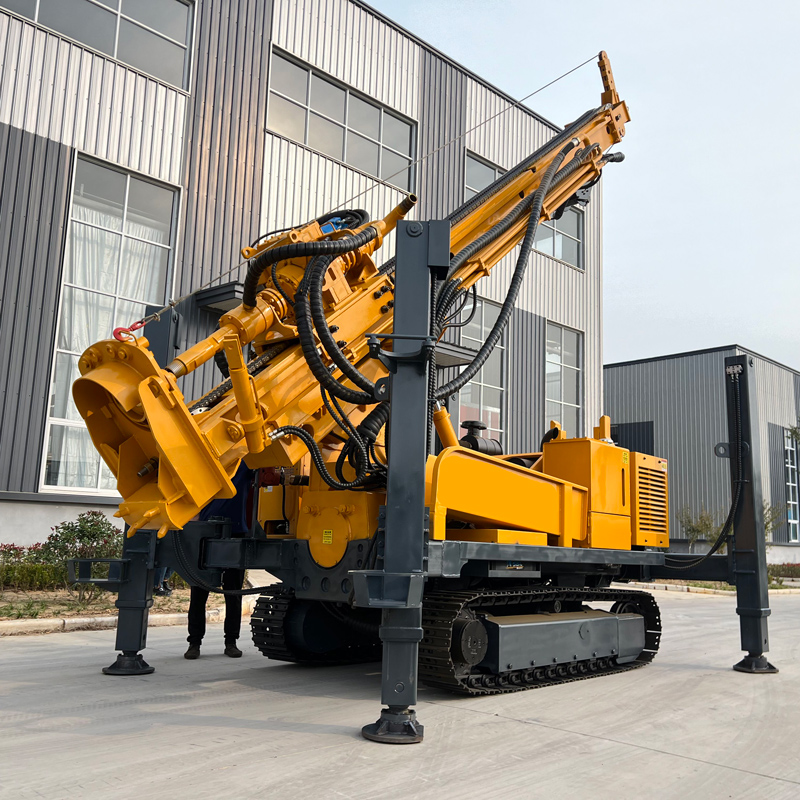

🔩 Pipa bor RC 89 / 102 mm cocok untuk sistem reverse circulation konvensional

Diameter pipa bor RC yang direkomendasikan adalah 89 / 102 mm, dengan panjang pipa bor 3 m. Pipa bor RC memiliki struktur berbeda dari pipa bor dinding tunggal biasa, sehingga perlu memastikan penyegelan saluran dalam dan luar serta sambungan yang andal. Selama konstruksi, sambungan pipa bor dinding ganda, seal, dan keausan pipa dalam harus diperiksa secara berkala untuk menghindari kebocoran udara dan pencampuran sampel yang memengaruhi kualitas pengambilan sampel.

💪 Gaya angkat 22 T memberikan margin untuk penanganan rangkaian bor kelas 400 meter

WR400RC memiliki gaya angkat 22 T dan tekanan aksial 6 T. Kemampuan angkat yang kuat dapat digunakan untuk menurunkan dan mengangkat pipa bor, menarik alat bor, dan sebagian pekerjaan casing. Selama pengeboran reverse circulation, jika hambatan pengangkatan pipa tiba-tiba meningkat, pertama-tama tentukan apakah ada blok jatuh, penyempitan lubang, jepitan bor, atau pembuangan serbuk bor yang tidak lancar, lalu lakukan pembersihan lubang dan pengangkatan perlahan.

🔄 Torsi putar dua mode 8000 / 4000 N·m

Sistem putar memiliki torsi maksimum 8000 / 4000 N·m, dengan kecepatan putar maksimum 75 / 150 r/min. Mode torsi lebih tinggi cocok untuk pengeboran diameter besar dan beban tinggi, sedangkan kecepatan putar lebih tinggi cocok untuk segmen lubang dengan hambatan lebih kecil. Konstruksi reverse circulation harus mempertimbangkan pemotongan mata bor, tumbukan dasar lubang, dan kondisi pengembalian serbuk bor secara bersamaan, tidak boleh hanya mengejar kecepatan putar atau torsi.

💨 Tekanan kerja 1,2–3,5 MPa menentukan kemampuan pembuangan serbuk bor RC

Tekanan kerja yang direkomendasikan adalah 1,2–3,5 MPa, dengan konsumsi udara 16–55 m³/min. Pengeboran RC menuntut tekanan dan kapasitas kompresor udara yang cukup tinggi, terutama saat kedalaman lubang bertambah, diameter lubang membesar, atau batuan keras; jika volume udara tidak cukup, kecepatan pengembalian serbuk bor akan menurun dan dapat memengaruhi kontinuitas pengambilan sampel serta kebersihan dasar lubang.

🧹 Kondisi pengembalian sampel langsung memengaruhi kualitas data eksplorasi

Pengambilan sampel reverse circulation tidak hanya menuntut pengeboran cepat, tetapi juga memastikan sampel kembali secara kontinu sesuai kedalaman. Selama konstruksi, amati jumlah sampel yang kembali, ukuran partikel, perubahan debu, dan apakah ada pencampuran sampel yang jelas. Setiap kali menyambung pipa, membersihkan lubang, atau memulai kembali pengambilan sampel setelah berhenti, segmen transisi harus ditangani sesuai prosedur pengambilan sampel lapangan untuk menghindari pencampuran sampel dari kedalaman berbeda.

🏷️ Manajemen sampel RC lebih ketat daripada pembuangan serbuk bor sumur air biasa

Saat digunakan untuk eksplorasi mineral, sampel harus diberi nomor, ditimbang, dan dikemas sesuai interval kedalaman lubang tetap, serta mencatat nomor lubang bor, kedalaman, waktu, dan kondisi abnormal. Sistem pengambilan sampel, siklon, atau peralatan pemisah sampel juga perlu dibersihkan secara berkala. WR400RC menyediakan platform pengeboran, kualitas sampel akhir tetap bergantung pada prosedur pengambilan sampel lapangan dan operasi personel.

💧 Juga dapat digunakan untuk konstruksi sumur air dalam di pedesaan, pertanian, dan area tambang

Meskipun WR400RC memiliki karakteristik eksplorasi mineral yang jelas, data juga mencantumkan sumur air dalam sebagai salah satu aplikasi utama. Untuk pasokan air pedesaan, irigasi pertanian, air industri, dan pengembangan air tanah area tambang, dapat dipilih DTH hammer, pengeboran lumpur, atau metode lain yang sesuai berdasarkan lapisan dan persyaratan penyelesaian sumur. Konstruksi sumur air tidak selalu mengharuskan penggunaan sistem pengambilan sampel RC sepanjang proses.

⛏️ Pasokan air area tambang dan penyelidikan tambang dapat berbagi platform yang sama

Proyek tambang mungkin memerlukan lubang eksplorasi sekaligus sumur air untuk kehidupan, penekan debu, dan air produksi tambahan. WR400RC memiliki berbagai metode pengeboran, dapat menyesuaikan konfigurasi sesuai target lubang yang berbeda dalam satu proyek, meningkatkan utilisasi peralatan. Lubang eksplorasi lebih memperhatikan kualitas sampel, sedangkan sumur air lebih memperhatikan stabilitas lubang, diameter sumur, dan lapisan akuifer.

🌧️ Lapisan penutup lepas dapat menggunakan pengeboran lumpur

Lapisan tanah, lempung, pasir, dan kerikil mudah runtuh, tidak selalu cocok untuk pengeboran RC pneumatik langsung. Data menunjukkan model ini mendukung pengeboran lumpur, sehingga pada lapisan lepas bagian atas dapat dipilih sirkulasi lumpur dan casing sesuai kondisi dinding lubang, lalu beralih ke proses pneumatik atau reverse circulation setelah masuk ke batuan stabil.

💎 Batuan lapuk dan batuan keras utuh dapat dipasangkan dengan DTH hammer tekanan menengah-tinggi

Peralatan dapat dilengkapi DTH hammer tekanan menengah dan tinggi untuk batuan lapuk, batuan retak, dan batuan keras yang relatif utuh. Kondisi batuan keras harus memperhatikan kapasitas kompresor udara, pelumasan DTH hammer, keausan mata bor, dan kondisi pengembalian serbuk bor. Jika jumlah sampel yang kembali menurun, segera periksa kebocoran udara, penyegelan pipa bor, dan apakah ada akumulasi serbuk bor di dasar lubang.

🧱 Zona patahan dan lapisan retak harus memperhatikan pencampuran sampel

Zona patahan mudah mengalami jatuhnya blok dan pembesaran lubang lokal, serbuk bor dapat tertahan di dalam lubang lalu kembali secara terpusat, menyebabkan korespondensi kedalaman sampel memburuk. Selama konstruksi, kecepatan maju harus dikendalikan, pasokan udara dijaga stabil, dan catatan dibuat pada segmen lubang abnormal. Jika akurasi pengambilan sampel tinggi, pantauan personel geologi lapangan terhadap perubahan sampel yang kembali harus ditingkatkan.

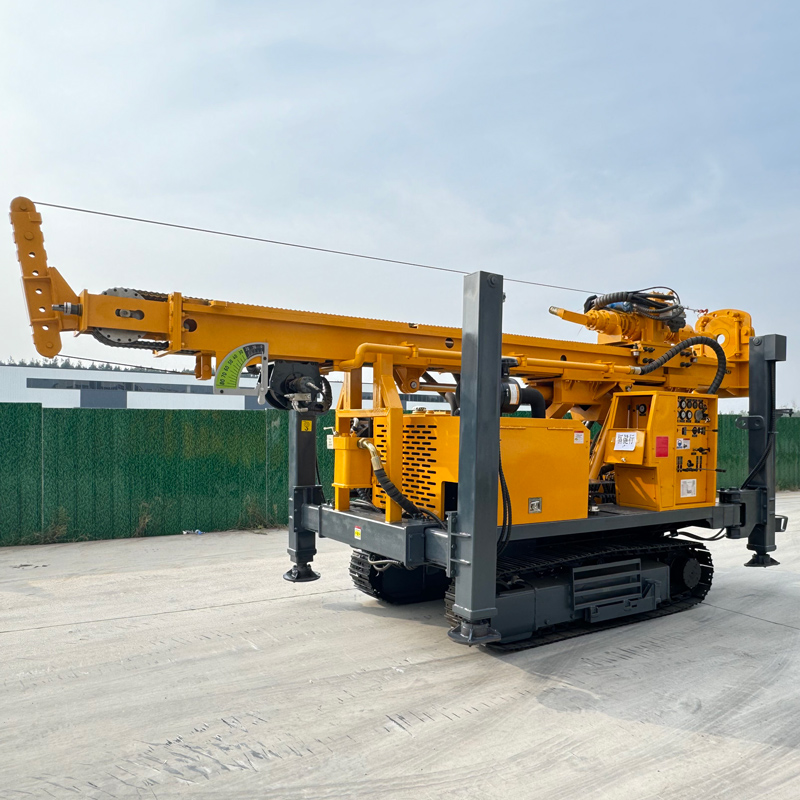

🚜 Sasis crawler cocok untuk area tambang dan perpindahan lapangan

Kecepatan jalan WR400RC sekitar 2,5 km/h, sudut tanjakan maksimum referensi 21°, berat keseluruhan sekitar 11 T. Sasis crawler cocok untuk jalan kerikil area tambang, platform konstruksi lapangan, dan permukaan tidak rata umumnya. Karena berat keseluruhan cukup besar, sebelum perpindahan harus dipastikan daya dukung tanah, kemiringan, dan rute transportasi.

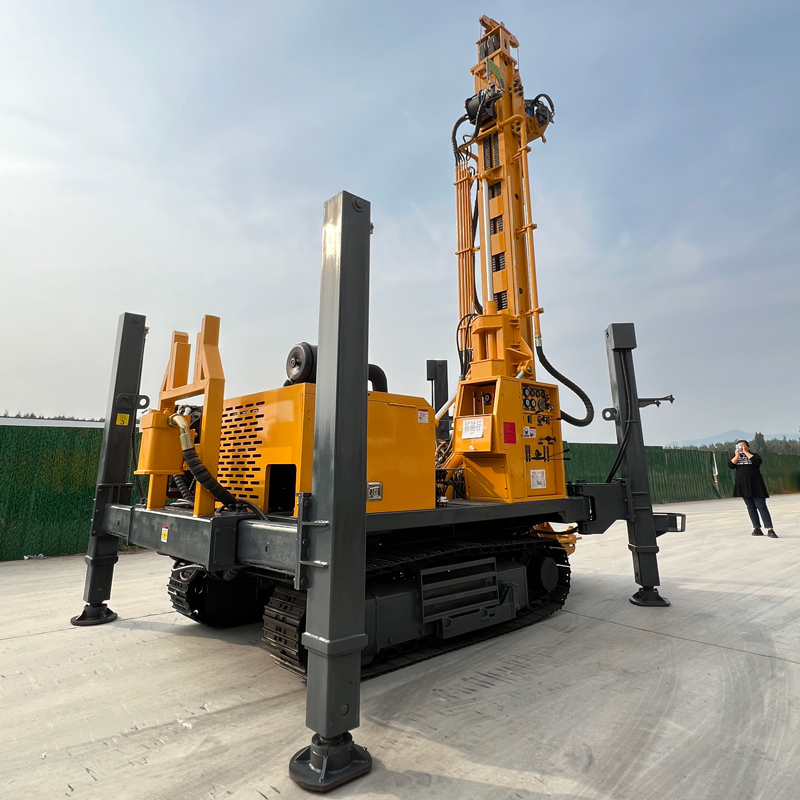

⚡ Mesin Yuchai 92 kW memenuhi kebutuhan hidraulik multi-sistem

Peralatan menggunakan mesin Yuchai 92 kW, menyediakan tenaga untuk putaran, umpan, jalan crawler, dan sistem hidraulik tambahan. Proyek reverse circulation biasanya juga dilengkapi kompresor udara, peralatan pengambilan dan pemisahan sampel, sehingga lokasi harus merencanakan bahan bakar, penempatan peralatan, dan jalur konstruksi terlebih dahulu untuk menghindari gangguan antar sistem.

🦵 Kaki hidraulik 1,6 meter memastikan stabilitas operasi lubang miring dan torsi tinggi

Langkah kaki hidraulik 1,6 m, dapat digunakan untuk meratakan peralatan dan menopang pengeboran. Terutama dalam konstruksi lubang miring 45°, stabilitas peralatan akan langsung memengaruhi pengendalian arah lubang dan keselamatan operasi. Tanah lunak harus ditambah alas untuk menghindari penurunan kaki akibat pengeboran beban tinggi jangka panjang.

🧵 Derek bantu 1,5 T memudahkan pemindahan alat bor dan aksesori

Derek bantu kecil memiliki gaya angkat 1,5 T, dapat digunakan untuk memindahkan pipa bor RC, DTH hammer, aksesori pengambilan sampel, dan alat lapangan lainnya. Saat menggunakan derek, patuhi persyaratan beban nominal, dan hindari personel berada di bawah benda tergantung dan arah gaya kabel baja.

📦 Berat keseluruhan 11 T dan tata letak lokasi

Berat keseluruhan sekitar 11 T, dimensi luar sekitar 7 × 1,85 × 2,86 m. Lokasi eksplorasi mineral selain rig bor juga mungkin menempatkan kompresor udara, siklon, pemisah sampel, kantong sampel, dan kendaraan, sehingga area platform titik lubang harus direncanakan terlebih dahulu untuk memastikan jalur personel dan jarak aman peralatan.

🧰 Pompa lumpur, pompa sentrifugal, generator, dan pompa busa opsional

Peralatan dapat dikonfigurasi dengan pompa lumpur, pompa sentrifugal, generator, dan pompa busa sesuai proyek. Proyek dengan banyak lapisan lepas lebih bergantung pada sistem lumpur; lapisan dengan kebocoran udara parah dapat mempertimbangkan bantuan busa; area tambang terpencil mungkin memerlukan peralatan pembangkit independen. Konfigurasi spesifik harus ditentukan berdasarkan metode pengeboran utama dan kondisi dasar lokasi.

⚠️ Catatan konstruksi dan pengambilan sampel

Saat eksplorasi mineral, fokus periksa penyegelan pipa bor RC, saluran pengembalian sampel, dan peralatan pengambilan sampel untuk memastikan sampel kontinu dan penomoran akurat; saat konstruksi sumur air, fokus pada dinding lubang, casing, dan akuifer. Apa pun penggunaannya, setiap hari periksa mesin, sistem hidraulik, selang udara tekanan tinggi, kepala putar, kaki penopang, dan kondisi sambungan pipa bor.

Karena kondisi geologi aktual, alat dalam lubang, sudut pengeboran, dan metode operasi berbeda, efisiensi pengeboran akhir, kedalaman bor, pemulihan sampel, dan hasil penyelesaian sumur harus mengacu pada kondisi lapangan.

📊 Parameter teknis utama
