WR500RC-CS3

⛏️ Rig Bor Reverse Circulation Crawler WR500RC-CS3 500 Meter

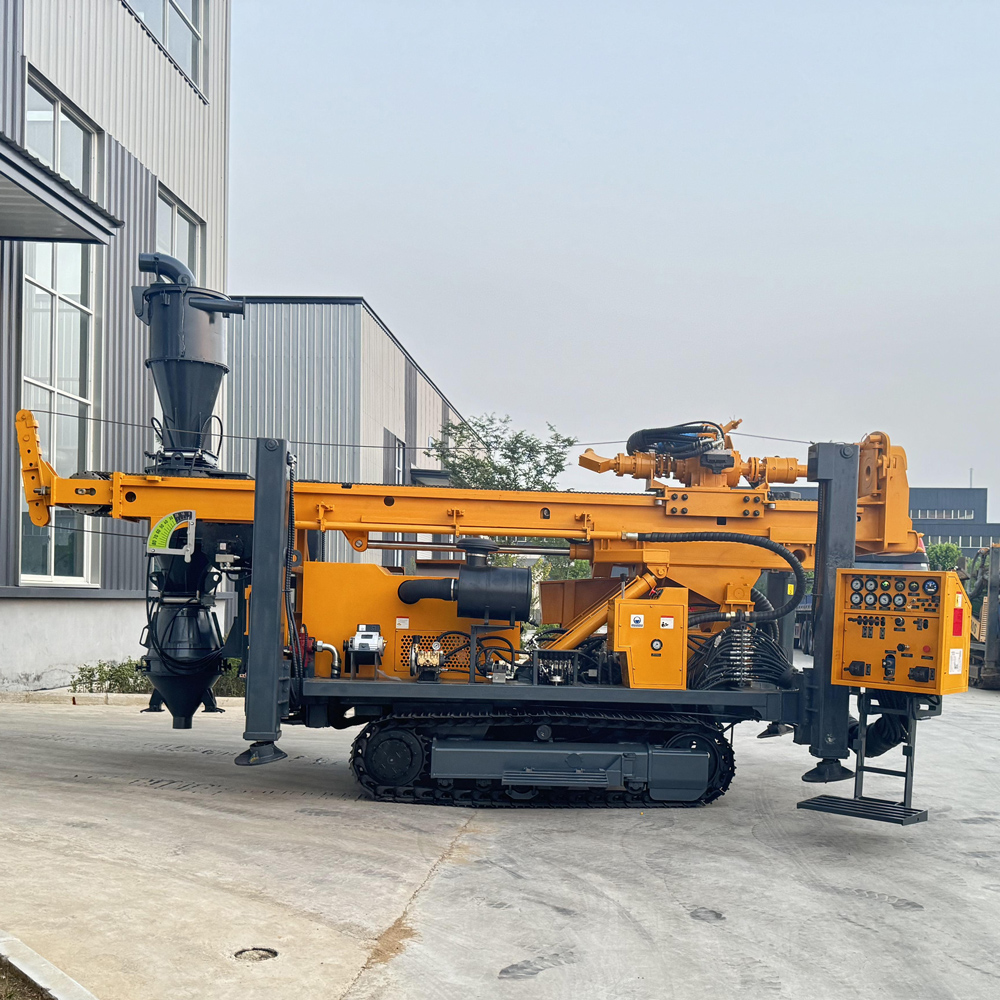

WR500RC-CS3 adalah rig bor reverse circulation crawler kelas 500 meter yang dirancang khusus untuk eksplorasi mineral dan pengambilan sampel cepat di lokasi. Dibandingkan rig RC biasa, perbedaan terbesar peralatan ini adalah integrasi sistem pengambilan sampel siklon tiga-dalam-satu, yang menggabungkan pengembalian cutting, pemisahan siklon, pembagian sampel, dan pengumpulan sampel ke dalam satu alur kerja, mengurangi operasi berulang dalam transfer sampel di permukaan dan pembagian sampel manual, sehingga lebih cocok untuk lubang eksplorasi kontinu dan tugas pengambilan sampel dalam jumlah besar.

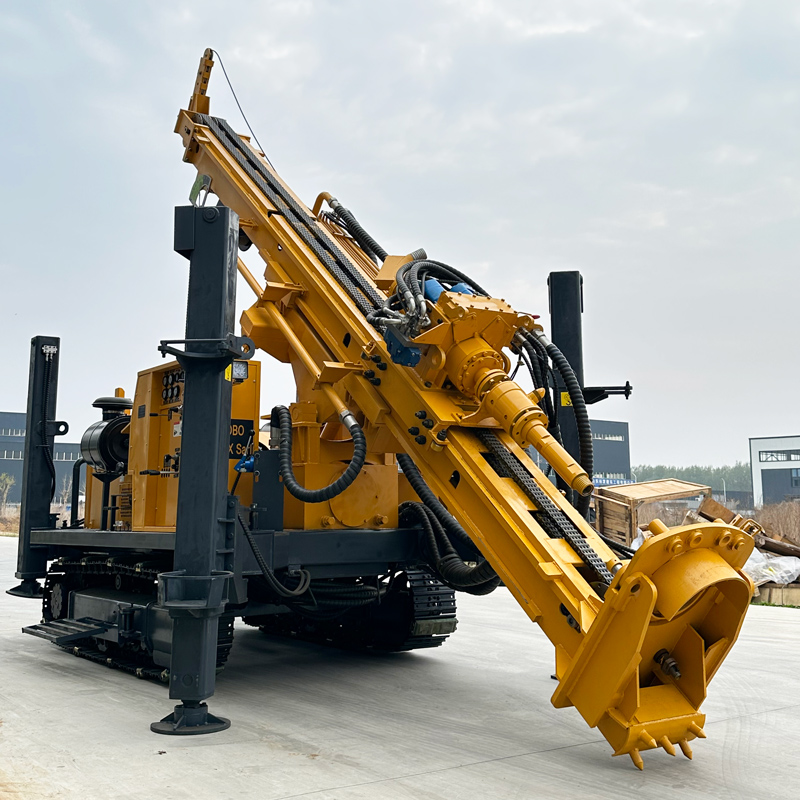

🌀 Sistem Pengambilan Sampel Siklon Tiga-dalam-Satu CS3 adalah Inti Peralatan Ini

Sistem CS3 mengintegrasikan pemisahan siklon, pembagian sampel representatif, dan pengumpulan sampel dalam satu unit. Cutting yang dihasilkan dari pengeboran dikembalikan ke permukaan melalui pipa dalam dual-wall RC, langsung masuk ke sistem siklon, memisahkan aliran udara berkecepatan tinggi dari partikel padat, kemudian melalui mekanisme pembagian sampel membentuk sampel yang dapat digunakan untuk pencatatan geologi dan analisis laboratorium. Untuk proyek eksplorasi mineral yang memerlukan pengambilan sampel ketat berdasarkan kedalaman, alur terintegrasi ini dapat mengurangi langkah perantara.

🔄 Pengembalian Sampel melalui Pipa Dalam Reverse Circulation Mengurangi Risiko Pencampuran Sampel dari Segmen Lubang Berbeda

Pengeboran reverse circulation mengandalkan pipa bor dual-wall untuk membentuk saluran pengembalian sampel independen, cutting terutama kembali melalui bagian dalam pipa bor, bukan melalui annulus di luar pipa bor. Ini dapat memperpendek jalur kontak sampel dengan formasi lain di dinding lubang, membantu mengurangi kemungkinan pencampuran cutting dari kedalaman berbeda. Representativitas sampel akhir tetap bergantung pada pembersihan lubang, penyambungan pipa, stabilitas pengembalian sampel, dan manajemen pengambilan sampel di lokasi.

🧪 Pengeboran, Pembagian Sampel, dan Pengemasan Dapat Berlangsung Secara Kontinu

WR500RC-CS3 cocok untuk pengambilan sampel kontinu berdasarkan interval kemajuan tetap. Setiap kantong sampel dapat diberi label nomor lubang bor, kedalaman awal dan akhir, tanggal, dan nomor sampel, untuk memudahkan pengiriman ke laboratorium, pengarsipan, dan penelusuran. Bagi tim eksplorasi yang perlu menangani banyak sampel dalam sehari, sistem tiga-dalam-satu dapat mengurangi penuangan sampel manual, pembagian sampel sekunder, dan pemindahan berulang, meningkatkan efisiensi organisasi di lokasi.

🥇 Eksplorasi Emas: Cocok untuk Verifikasi Cepat Anomali dalam Skala Besar

Tahap survei emas dan pencarian di sekitar sering memerlukan banyak lubang bor untuk memverifikasi anomali permukaan, mineralisasi di bawah lapisan penutup, dan perluasan zona struktur. WR500RC-CS3 dapat dengan cepat memperoleh sampel cutting yang terbagi berdasarkan kedalaman, untuk mengamati warna, alterasi, sulfida, dan perubahan mineralisasi, kemudian menyaring target utama melalui analisis laboratorium. Untuk zona anomali bernilai tinggi, dapat dilanjutkan dengan pengeboran inti untuk mendapatkan inti bor lengkap.

🟠 Survei Cutting Cepat untuk Proyek Tembaga, Besi, dan Litium

Proyek tembaga, besi, litium, dan mineral lainnya juga dapat memanfaatkan sampel RC untuk dengan cepat menilai tren formasi dan mineralisasi. Kedalaman bor kelas 500 meter dapat mencakup rentang vertikal yang lebih besar, terutama cocok untuk area dengan lapisan penutup tebal atau tubuh bijih yang terkubur dalam. Untuk area eksplorasi luas, menggunakan pengeboran RC terlebih dahulu untuk membangun lebih banyak titik kontrol, kemudian melakukan pengeboran inti halus di area utama, adalah pendekatan kombinasi yang umum.

📏 Kedalaman Bor 500 Meter Memperluas Jangkauan Investigasi Tubuh Bijih dan Air Tanah

Kedalaman bor maksimum 500 m, diameter lubang bor 105–400 mm, memungkinkan WR500RC-CS3 menangani eksplorasi mineral lubang menengah-dalam, serta sumur air dalam dan proyek air tanah umum. Berbagai penggunaan memiliki persyaratan berbeda untuk alat bor dan metode konstruksi: lubang eksplorasi lebih memperhatikan kualitas pengembalian sampel dan manajemen pembagian sampel, sedangkan sumur air lebih memperhatikan stabilitas dinding lubang, struktur penyelesaian sumur, dan lapisan penghasil air.

📐 Sudut Kerja 45° / 90° Memudahkan Kontrol Target Miring

Peralatan mendukung sudut kerja 45° dan 90°. Untuk tubuh bijih miring, urat, dan zona patahan, lubang miring 45° dapat memperbaiki sudut penetrasi bijih; untuk sumur air umum, investigasi lapisan penutup, dan eksplorasi vertikal konvensional, dapat menggunakan konstruksi 90°. Sebelum memulai lubang resmi, sudut bor harus ditentukan berdasarkan profil geologi, kemiringan tubuh bijih, dan kondisi lokasi lubang.

💪 Gaya Angkat 25 T Cocok untuk Penanganan Rangkaian Bor Kelas 500 Meter

Gaya angkat 25 T, tekanan aksial 7 T. Pada kedalaman lubang kelas 500 meter, berat pipa bor dan gesekan dinding lubang lebih tinggi daripada model 400 meter, kemampuan angkat yang lebih besar membantu operasi tripping normal, penanganan pipa RC, dan sebagian pekerjaan casing. Jika terjadi hambatan pencabutan yang tidak normal, harus ditangani terlebih dahulu melalui pembersihan lubang dan penilaian proses, tidak disarankan langsung mengandalkan gaya angkat maksimum untuk menarik paksa alat bor.

🔄 Torsi Rotasi Dua Kondisi 10000 / 5000 N·m

Torsi rotasi maksimum 10000 / 5000 N·m, sesuai dengan kecepatan rotasi maksimum 75 / 150 r/min. Kondisi torsi tinggi lebih cocok untuk pengeboran diameter lebih besar dan beban tinggi, kondisi kecepatan lebih tinggi cocok untuk segmen lubang dengan hambatan lebih kecil. Dalam pengeboran RC, perhatikan secara bersamaan beban rotasi, dampak DTH, dan status pengembalian sampel, untuk memastikan pengeboran dan pemulihan sampel tetap stabil.

💨 Rentang Tekanan Udara 1.6–6 MPa Cocok untuk Pengeboran Pneumatik Beban Lebih Tinggi

Data yang diberikan merekomendasikan tekanan kerja 1.6–6 MPa, konsumsi udara yang direkomendasikan 16–55 m³/min. Untuk pengeboran RC kelas 500 meter, kompresor udara tidak hanya harus menggerakkan DTH, tetapi juga bertanggung jawab mengembalikan cutting dari pipa dalam ke permukaan dengan kecepatan tinggi, sehingga tekanan dan kapasitas sangat penting. Pemilihan aktual harus mempertimbangkan diameter lubang, spesifikasi hammer RC, ketinggian, dan kekerasan batuan.

🧹 Volume Pengembalian Sampel dan Kebersihan Sampel Harus Dipantau Terus Menerus

Selama proses pengambilan sampel reverse circulation, personel geologi harus terus mengamati volume pengembalian sampel, ukuran partikel, warna, kelembaban, dan apakah ada tanda-tanda pencampuran sampel. Jika pengeboran dilanjutkan setelah penyambungan pipa, pembersihan lubang, atau penghentian, sampel transisi harus ditangani sesuai prosedur pengambilan sampel di lokasi, untuk menghindari cutting sisa dari segmen lubang sebelumnya tercampur ke sampel kedalaman berikutnya.

🏷️ Penandaan Kedalaman dan Penomoran Sampel Menentukan Ketertelusuran Data Selanjutnya

Sistem pengambilan sampel tiga-dalam-satu dapat meningkatkan efisiensi pembagian sampel, tetapi manajemen sampel tetap memerlukan standarisasi. Setiap kantong sampel harus mencantumkan nomor lubang bor, nomor sampel, kedalaman awal dan akhir, dan tanggal, catatan lapangan harus sesuai satu per satu dengan kantong sampel. Untuk sampel bijih yang akan dianalisis di laboratorium, juga harus menetapkan sampel duplikat, blanko, dan standar sesuai persyaratan kontrol kualitas proyek.

🚜 Sasis Crawler Cocok untuk Area Tambang dan Platform Eksplorasi Terpencil

Kecepatan berjalan peralatan sekitar 2.5 km/h, sudut tanjakan maksimum referensi 21°, cocok untuk jalan berkerikil di area tambang, lokasi eksplorasi lapangan, dan permukaan tidak rata umum. Karena berat keseluruhan sekitar 12 T, sebelum berpindah lokasi lubang harus memastikan daya dukung jalan, luas platform, dan keamanan lereng, tidak dapat langsung menilai berdasarkan kondisi lintasan peralatan crawler kecil.

⚡ Tenaga Cummins 132 kW Memberikan Cadangan Lebih Besar untuk Sistem RC

WR500RC-CS3 dilengkapi mesin Cummins 132 kW, menyediakan tenaga untuk rotasi, umpan, berjalan crawler, dan gerakan hidrolik tambahan. Lokasi proyek reverse circulation biasanya juga perlu mengonfigurasi kompresor udara besar dan peralatan pengambilan sampel secara bersamaan, sehingga pasokan bahan bakar, penempatan peralatan, dan ruang perawatan harus direncanakan sebelumnya, untuk menghindari jalur konstruksi yang padat.

🧱 Zona Pecah dan Formasi Rekahan Mudah Mempengaruhi Kesesuaian Kedalaman Sampel

Di zona patahan pecah, breksi, dan formasi dengan rekahan berkembang, runtuhan dinding lubang dapat tertahan sementara di dalam lubang kemudian kembali secara terpusat, sehingga mempengaruhi hubungan antara sampel dan kedalaman. Operator harus mengontrol kecepatan penetrasi dan menjaga pasokan udara yang stabil, sedangkan personel geologi harus menambah catatan lapangan di segmen lubang anomali, dan jika perlu menandai kualitas sampel secara terpisah.

🌧️ Lapisan Penutup Lepas Dapat Dikombinasikan dengan Pengeboran Lumpur

Lapisan tanah atas, lempung, pasir, dan kerikil pasir mungkin tidak cocok untuk pengeboran pneumatik RC langsung. Data menunjukkan model ini juga mendukung pengeboran rotasi lumpur, sehingga dapat terlebih dahulu menggunakan lumpur, casing, dan metode lain untuk menstabilkan segmen lubang atas, kemudian beralih ke proses reverse circulation atau DTH setelah masuk ke batuan, meningkatkan stabilitas lubang.

💧 Juga Dapat Digunakan untuk Sumur Air Dalam Pertanian, Industri, dan Area Tambang

Selain eksplorasi mineral, WR500RC-CS3 juga dapat digunakan sesuai konfigurasi untuk irigasi pertanian, pasokan air industri, pasokan air area tambang, dan pengembangan air tanah. Proyek sumur air tidak selalu perlu mengaktifkan sistem pengambilan sampel tiga-dalam-satu lengkap, metode pengeboran dan perlengkapan harus dipilih sesuai tujuan penyelesaian sumur, untuk menghindari proses lokasi yang tidak perlu.

🧵 Derek Tambahan 1.5 T untuk Memindahkan Alat Bor dan Aksesori Pengambilan Sampel

Derek tambahan kecil dengan gaya angkat 1.5 T, dapat digunakan untuk memindahkan hammer RC, pipa bor, selang pengambilan sampel, dan alat bantu lainnya. Di sekitar sistem pengambilan sampel siklon tiga-dalam-satu biasanya juga perlu menyediakan kantong sampel dan area operasi, saat mengangkat harus menghindari benda yang digantung masuk ke jangkauan kerja personel pengambilan sampel.

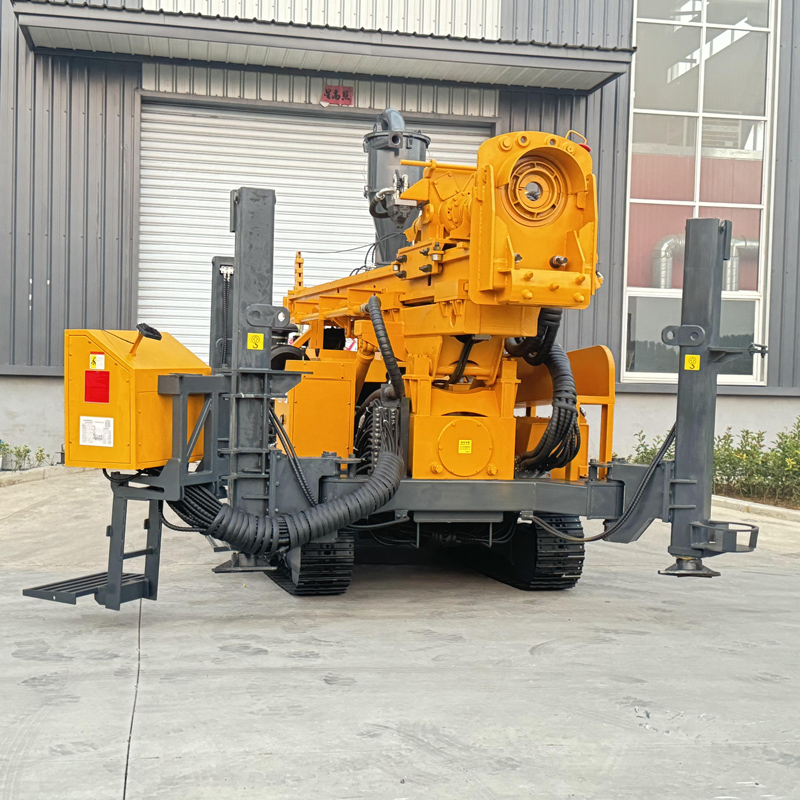

🦵 Kaki Hidrolik 1.6 Meter Memastikan Stabilitas Operasi Torsi Tinggi

Langkah kaki hidrolik 1.6 m, dapat membantu peralatan meratakan dan menopang dengan stabil. Terutama pada lubang miring 45° dan pengeboran RC torsi tinggi, arah gaya peralatan lebih kompleks, kaki dan kondisi daya dukung tanah akan langsung mempengaruhi stabilitas keseluruhan dan kontrol arah lubang.

📦 Berat Keseluruhan 12 T Memerlukan Perencanaan Lokasi yang Lebih Lengkap

Berat keseluruhan sekitar 12 T, dimensi luar sekitar 7 × 2.1 × 2.9 m. Proyek RC selain rig bor juga sering memerlukan kompresor udara, siklon, perangkat pembagian sampel, kantong sampel, dan kendaraan transportasi, sehingga luas platform pengeboran dan penempatan peralatan harus dirancang sebelumnya, memastikan jalur pengembalian sampel lancar dan jalur personel aman.

🧰 Pompa Lumpur, Pompa Sentrifugal, Generator, dan Pompa Busa Opsional

Sesuai formasi dan metode pengeboran, dapat dilengkapi dengan pompa lumpur, pompa sentrifugal, generator, dan pompa busa. Proyek dengan banyak lapisan lepas lebih memperhatikan sistem lumpur, proyek batuan keras dan RC lebih bergantung pada kompresor udara dan alat bor pneumatik, formasi dengan kebocoran udara parah mungkin memerlukan bantuan busa. Perlengkapan harus dikombinasikan sesuai kebutuhan proyek utama.

⚠️ Catatan untuk Pengeboran dan Pengambilan Sampel RC

Sebelum mulai kerja setiap hari, periksa segel pipa bor dual-wall RC, jalur pengembalian sampel, siklon, pembagi sampel, kantong sampel, mesin, sistem hidrolik, dan selang udara tekanan tinggi; selama konstruksi jaga pengembalian sampel tetap kontinu dan catat kedalaman dengan akurat; setelah selesai segera bersihkan sisa cutting di sistem pengambilan sampel, untuk mencegah kontaminasi pada lubang bor atau segmen sampel berikutnya.

Karena kondisi geologi aktual, alat dalam lubang, sudut bor, dan metode operasi berbeda, efisiensi pengeboran akhir, kedalaman bor, pemulihan sampel, dan hasil penyelesaian sumur harus mengacu pada kondisi lokasi.

📊 Parameter Teknis Utama
