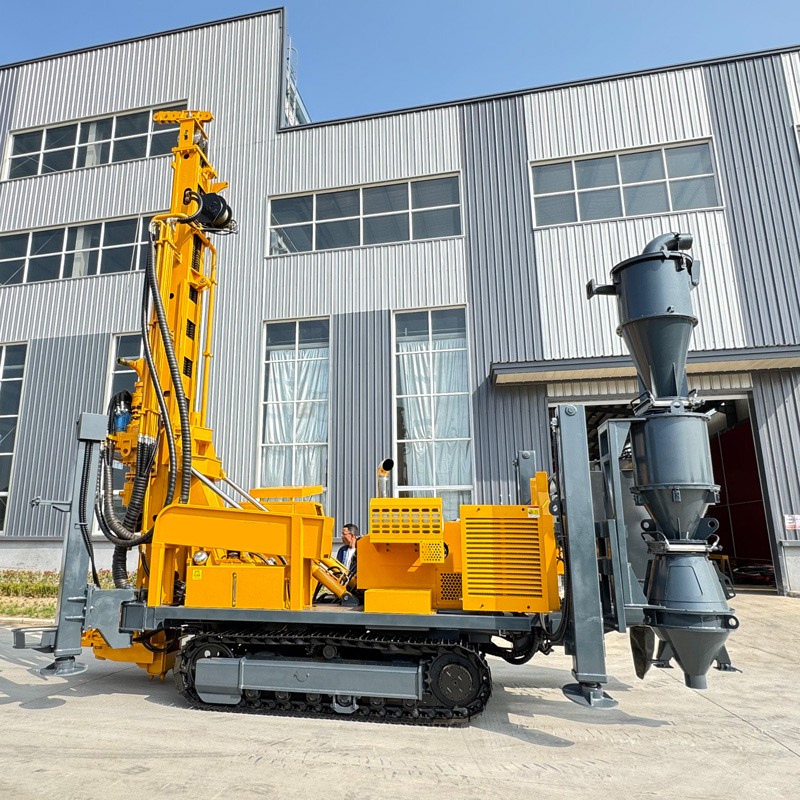

WR600RC-CS3

⛏️ WR600RC-CS3 Rig Bor Reverse Circulation Crawler 600 Meter

WR600RC-CS3 adalah rig bor reverse circulation crawler kelas 600 meter yang dirancang untuk eksplorasi mineral menengah-dalam dan pengambilan sampel lapangan bervolume besar. Rig ini menambahkan sistem pengambilan sampel siklon tiga-dalam-satu pada platform lubang dalam WR600RC, menghubungkan langsung pengembalian cutting, pemisahan siklon, pembagian sampel, dan pengemasan sampel, sehingga lebih cocok untuk proyek eksplorasi yang memerlukan pengeboran berkelanjutan, pengembalian sampel berkelanjutan, dan manajemen nomor sampel dalam jumlah besar.

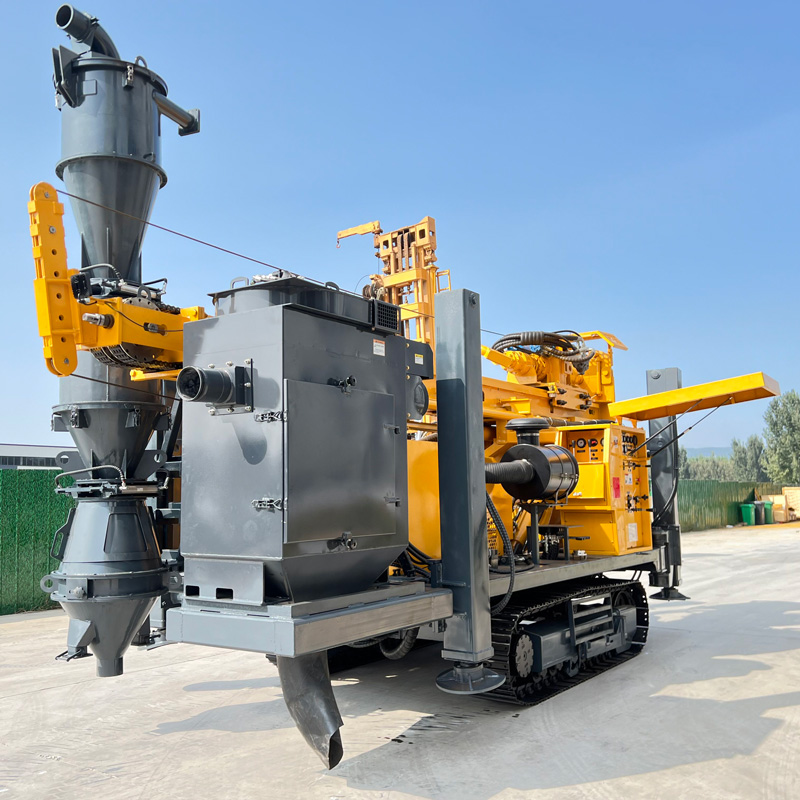

🌀 Sistem CS3 Tiga-dalam-Satu Memusatkan Proses Pengambilan Sampel di Lokasi Rig

Sistem pengambilan sampel tiga-dalam-satu mengintegrasikan pemisahan siklon, pembagian sampel representatif, dan pengumpulan sampel menjadi satu alur berkelanjutan. Cutting yang kembali ke permukaan melalui pipa dalam batang bor ganda langsung masuk ke sistem siklon untuk pemisahan gas-padat, kemudian masuk ke tahap pembagian dan pengemasan sampel. Ini mengurangi penanganan sampel manual dan transfer sekunder, sangat cocok untuk proyek eksplorasi mineral dengan volume sampel harian yang besar.

🔄 Pengembalian Sampel Reverse Circulation Kelas 600 Meter Lebih Menekankan Stabilitas Lubang Dalam

Seiring bertambahnya kedalaman lubang, jarak pengembalian cutting menjadi lebih panjang, dan kehilangan volume udara, penyegelan batang bor, serta kebocoran udara dalam lubang memiliki dampak yang lebih jelas terhadap pemulihan sampel. WR600RC-CS3 merekomendasikan tekanan kerja 1,6–6 MPa, konsumsi udara 16–75 m³/menit, tidak hanya untuk menggerakkan palu RC tetapi juga memastikan cutting dapat terus kembali melalui pipa dalam ke sistem pengambilan sampel siklon.

🧪 Cocok untuk Pengambilan Sampel Segmentasi Berkelanjutan Berdasarkan Kedalaman

Pengeboran RC menghasilkan sampel cutting, bukan core utuh. Di lokasi, interval pengambilan sampel tetap dapat diatur sesuai kebutuhan proyek, misalnya mengumpulkan satu kantong sampel setiap 1 m atau 2 m, dan secara bersamaan mencatat nomor lubang bor, kedalaman awal dan akhir, serta nomor sampel. Sistem pengambilan sampel tiga-dalam-satu membuat pengeboran, pengembalian sampel, pembagian sampel, dan pengemasan lebih terhubung erat.

🥇 Verifikasi Anomali Emas di Kedalaman

Dalam eksplorasi emas, anomali geologi dan geokimia dangkal sering perlu dikonfirmasi melalui lubang bor yang lebih dalam untuk mengetahui apakah anomali tersebut berlanjut ke bawah. Kedalaman bor 600 m WR600RC-CS3 dapat mencakup zona struktur, zona alterasi, dan lapisan mineralisasi yang lebih dalam, cocok untuk dengan cepat menilai kontinuitas mineralisasi dalam, target pinggiran, dan batas potensi tubuh bijih.

🟠 Penyaringan Dalam Skala Besar untuk Tembaga, Bijih Besi, dan Lithium

Proyek tembaga, bijih besi, lithium, dan polimetalik sering memerlukan beberapa lubang verifikasi di area yang luas. Metode RC dapat dengan cepat memperoleh sejumlah besar sampel cutting, dan hasil analisis digunakan untuk menyaring target dalam yang prioritas. Untuk anomali penting, rig bor core dapat digunakan untuk pengambilan core berkelanjutan, membentuk skema eksplorasi kombinasi "penyaringan cepat RC + verifikasi halus core".

📍 Penandaan Kedalaman dan Pelacakan Sampel Menentukan Kualitas Data Akhir

Sistem tiga-dalam-satu meningkatkan efisiensi alur pengambilan sampel, tetapi manajemen sampel tetap harus ketat. Setiap kantong sampel harus diberi label nomor lubang bor, nomor sampel, kedalaman awal dan akhir, tanggal, dan shift, dan catatan lapangan harus konsisten dengan kantong sampel. Jika proyek menerapkan sistem QA/QC, sampel duplikat, sampel standar, dan sampel kosong juga harus diatur sesuai ketentuan.

🧹 Siklon dan Pembagi Sampel Harus Dibersihkan Secara Berkala

Jika cutting yang tersisa tidak dibersihkan tepat waktu antar segmen mineralisasi yang berbeda, risiko kontaminasi sampel akan meningkat. Setiap kali pengeboran dihentikan, lubang diganti, atau memasuki interval pengambilan sampel kunci baru, periksa apakah ada sisa di dalam siklon, pembagi sampel, dan selang pengembalian sampel, untuk menghindari sampel dari kedalaman sebelumnya tercampur ke segmen pengambilan berikutnya.

📏 Kedalaman Bor 600 Meter dan Diameter Lubang 105–450 mm

Kedalaman bor maksimum 600 m, diameter lubang bor 105–450 mm. Rentang ini tidak hanya memenuhi sebagian besar lubang eksplorasi mineral menengah-dalam, tetapi juga dapat menangani sebagian proyek sumur air berdiameter besar dan dewatering area tambang. Kedalaman bor aktual akan bervariasi tergantung diameter lubang, berat batang bor ganda, kapasitas kompresor udara, dan kondisi formasi.

📐 Sudut Kerja 45° / 90° Cocok untuk Berbagai Kemiringan Tubuh Bijih

Peralatan mendukung sudut kerja 45° dan 90°. Untuk urat bijih miring, tubuh bijih yang dikontrol sesar, dan target tertentu, lubang miring 45° dapat digunakan untuk meningkatkan efektivitas menembus target; untuk survei lapisan penutup vertikal dan sumur air dalam umum, konstruksi 90° dapat digunakan. Sudut lubang harus mengikuti desain geologi.

💪 Gaya Angkat 29 T Memenuhi Pengangkatan Batang Bor Ganda Kelas 600 Meter

Struktur batang bor RC ganda lebih kompleks daripada batang bor tunggal biasa, dan berat keseluruhan serta gesekan juga lebih tinggi pada lubang dalam. Gaya angkat 29 T dapat digunakan untuk pengangkatan dan penurunan normal, pengambilan palu RC, dan sebagian operasi casing. Jika terjadi stuck atau hambatan pengangkatan yang tidak normal, tangani terlebih dahulu dengan membersihkan lubang dan menilai kondisi dalam lubang.

🔄 Sistem Putar Dua Mode 12000 / 6000 N·m

Torsi putar maksimum 12000 / 6000 N·m, dengan kecepatan putar 75 / 150 r/min. Kecepatan rendah torsi tinggi lebih cocok untuk diameter lubang besar, hambatan tinggi, dan segmen batuan keras; kecepatan lebih tinggi cocok untuk formasi stabil dengan beban lebih kecil. Penyesuaian di lokasi harus dilakukan secara dinamis berdasarkan status pengembalian sampel dan beban alat bor.

💨 Kapasitas Kompresor Udara Menentukan Kontinuitas Pengembalian Sampel di Lubang Dalam

Pada lubang RC 600 meter, kompresor udara tidak hanya perlu menyediakan energi tumbukan, tetapi juga harus mengangkut cutting dari dasar lubang ke permukaan. Konsumsi udara yang direkomendasikan mencapai 16–75 m³/menit. Jika volume udara tidak mencukupi, gejala umum meliputi pengembalian sampel berkurang, keterlambatan pengembalian, dan akumulasi cutting di dasar lubang, sehingga pemilihan kompresor udara harus mempertimbangkan kedalaman lubang, diameter lubang, dan ketinggian.

💎 Dapat Langsung Menggunakan Palu RC atau Palu DTH di Batuan Keras

Granit, batu kapur, batu pasir, dan lapisan batuan lain yang relatif utuh dapat menggunakan palu RC atau palu DTH. Palu RC lebih cocok untuk lubang eksplorasi yang memerlukan sampel berkelanjutan; palu DTH biasa lebih cocok untuk sumur air dan pengeboran umum yang tidak menekankan kualitas sampel. Peralatan yang sama dapat mengganti alat bor sesuai tujuan proyek.

🌧️ Lapisan Penutup Lepas Dapat Menggunakan Putar Lumpur

Lapisan tanah, lempung, pasir, dan kerikil mudah runtuh dan tidak selalu cocok untuk pengeboran RC bertekanan udara tinggi langsung. Peralatan mendukung putar lumpur, dapat menggunakan lumpur dan casing terlebih dahulu untuk menstabilkan segmen lubang atas, lalu beralih ke proses RC atau DTH setelah masuk ke lapisan batuan, meningkatkan stabilitas pembentukan lubang.

🧱 Zona Pecah dan Formasi Bocor Udara Perlu Diperhatikan terhadap Distorsi Pengembalian Sampel

Zona pecah sesar dan rekahan besar dapat menyebabkan kebocoran udara, cutting mungkin tertahan di dalam lubang dan kemudian kembali secara terpusat, menyebabkan hubungan antara sampel dan kedalaman aktual menjadi buruk. Saat konstruksi, kurangi laju penetrasi, jaga kebersihan lubang, dan buat catatan khusus pada segmen anomali. Jika perlu, gunakan busa, casing, atau metode penanganan kebocoran udara lainnya.

💧 Dapat Juga Digunakan untuk Sumur Air Dalam dan Pasokan Air Area Tambang

WR600RC-CS3 tidak hanya cocok untuk eksplorasi mineral, tetapi juga dapat digunakan untuk sumur air dalam pertanian, industri, dan area tambang. Proyek sumur air lebih memperhatikan stabilitas dinding lubang, akuifer, dan struktur penyelesaian sumur, dan tidak selalu perlu mengaktifkan sistem pengambilan sampel lengkap. Mengganti alat bor dan alur konstruksi sesuai penggunaan dapat meningkatkan tingkat pemanfaatan peralatan.

🌊 Dewatering Area Tambang dan Survei Air Tanah

Kedalaman kelas 600 meter dan diameter lubang yang lebih besar juga cocok untuk sebagian proyek dewatering area tambang dan survei air tanah. Proyek semacam ini harus menentukan lokasi sumur, jarak sumur, diameter sumur, dan kapasitas pompa berdasarkan kondisi hidrogeologi; rig hanya bertanggung jawab untuk pembentukan lubang dan tidak dapat menggantikan desain dewatering yang lengkap.

⚡ Tenaga Cummins 132 kW Cocok untuk Operasi Berkelanjutan Beban Berat

Peralatan menggunakan mesin Cummins 132 kW, menyediakan tenaga untuk putaran, umpan, berjalan crawler, dan sistem hidrolik tambahan. Lokasi RC biasanya juga memerlukan kompresor udara besar dan sistem pengambilan sampel, sehingga pengisian bahan bakar, tata letak peralatan, dan ruang perawatan harus direncanakan secara terpadu sebelum mulai kerja.

🚜 Berjalan Crawler 3,5 km/jam Cocok untuk Perpindahan di Dalam Area Tambang

Kecepatan berjalan sekitar 3,5 km/jam, sudut tanjakan maksimum referensi 21°. Sasis crawler cocok untuk jalan kerikil area tambang dan platform yang tidak rata umumnya. Berat keseluruhan sekitar 12,5 T, sehingga sebelum perpindahan harus dipastikan daya dukung jalan, kemiringan, dan kondisi tanah lunak.

🦵 Langkah Kaki Penopang 1,7 Meter Membantu Stabilitas Pengeboran Miring dan Torsi Tinggi

Langkah kaki penopang 1,7 m, dapat membantu peralatan meratakan dan menopang dengan stabil. Saat melakukan pengeboran miring 45° atau pengeboran torsi tinggi, arah gaya keseluruhan mesin lebih kompleks, beban kaki penopang dan stabilitas platform akan secara langsung mempengaruhi kontrol arah lubang dan keselamatan operasi.

🧵 Derek 2,5 T Memudahkan Penanganan Palu RC dan Aksesori Pengambilan Sampel

Gaya angkat derek 2,5 T, dapat digunakan untuk memindahkan palu RC, batang bor ganda, selang pengembalian sampel, dan alat bantu lainnya. Area sampel biasanya cukup dekat dengan rig dan siklon, saat mengangkat harus dihindari agar benda yang digantung tidak masuk ke area kerja petugas pengambilan sampel.

📦 Berat Keseluruhan 12,5 T Memerlukan Perencanaan Platform Lubang yang Lebih Lengkap

Berat keseluruhan sekitar 12,5 T, dimensi keseluruhan sekitar 7 × 2,1 × 2,9 m. Selain rig, di lokasi juga harus ditempatkan kompresor udara, sistem pengambilan sampel siklon, kantong sampel, dan kendaraan transportasi, sehingga platform pengeboran harus menyediakan area yang cukup untuk memastikan jalur pengembalian sampel lancar dan jalur personel aman.

⚠️ Poin Perawatan Harian Sistem Pengambilan Sampel

Sebelum mulai kerja setiap hari, periksa penyegelan batang bor ganda, selang pengembalian sampel, siklon, pembagi sampel, mesin, sistem hidrolik, dan selang udara tekanan tinggi; selama konstruksi, terus amati apakah pengembalian sampel berkelanjutan; saat mengganti lubang dan segmen sampel, bersihkan sistem pengambilan sampel tepat waktu untuk menghindari kontaminasi sampel berikutnya oleh cutting yang tersisa.

Karena kondisi geologi aktual, alat dalam lubang, sudut lubang bor, dan metode operasi berbeda-beda, efisiensi pengeboran akhir, kedalaman bor, pemulihan sampel, dan hasil penyelesaian sumur harus mengacu pada kondisi lapangan.

📊 Parameter Teknis Utama
