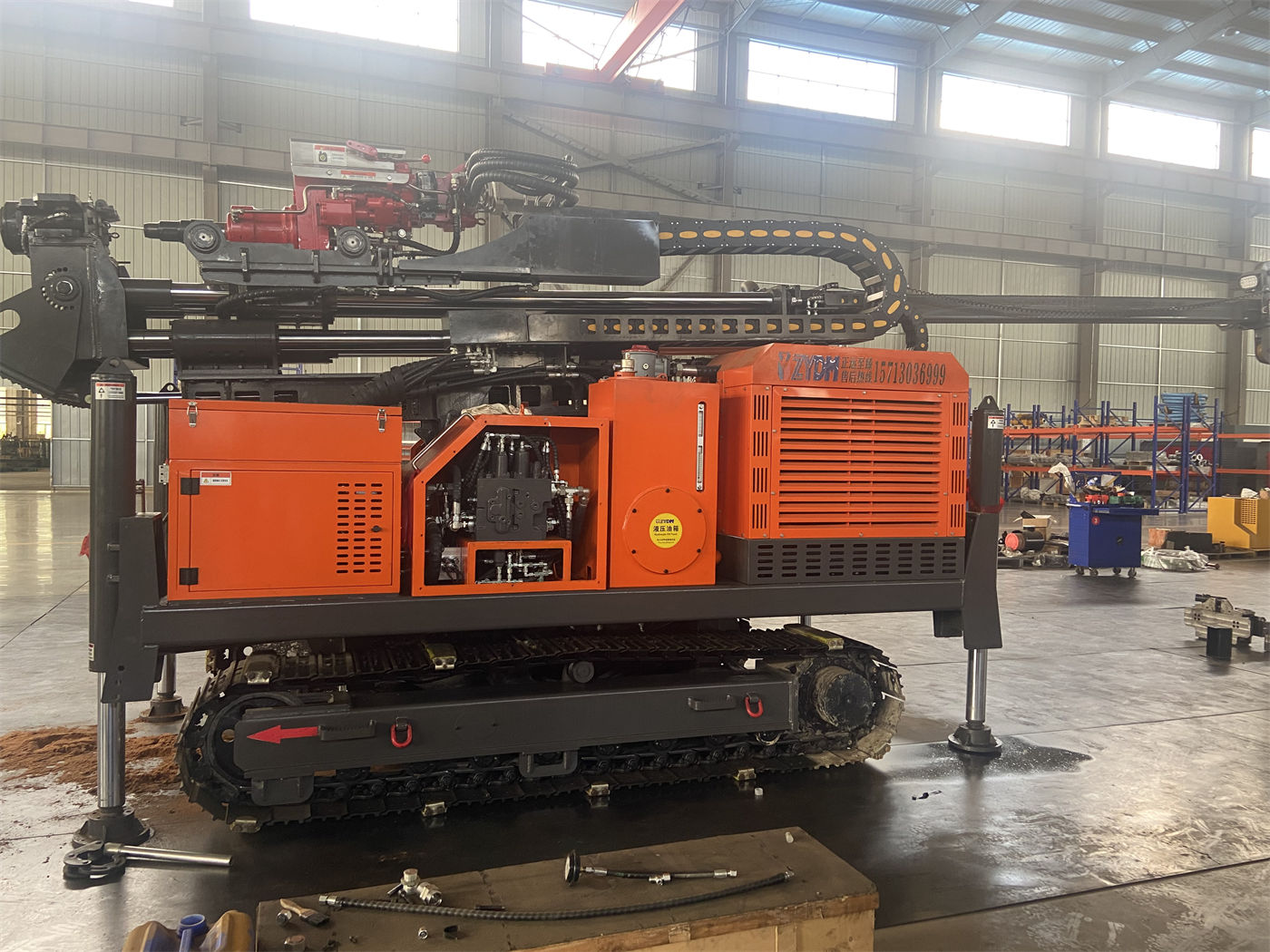

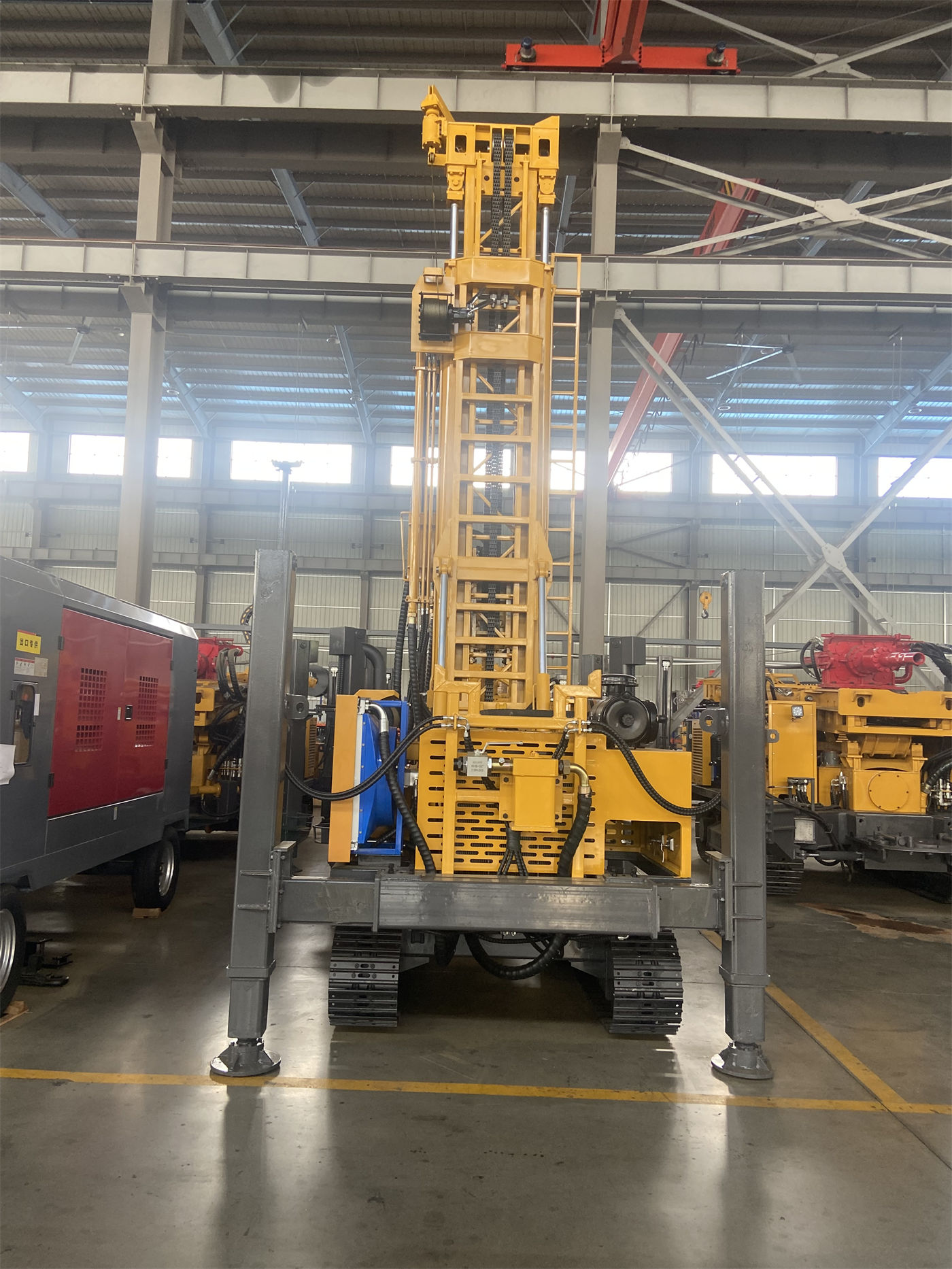

WR1500S adalah rig bor sumur air tipe crawler dengan menara teleskopik kelas 1500 meter, mendukung pipa bor 9,6 m, gaya angkat 80 T, dan torsi putar 31000/15500 N·m. Manajemen rangkaian bor lubang dalam tidak hanya melihat satu angka "kedalaman bor 1500 m", tetapi harus memverifikasi gaya angkat, torsi, spesifikasi pipa bor, diameter lubang, hambatan dalam lubang, dan organisasi konstruksi secara bersamaan. Kondisi inti yang perlu dikonfirmasi kepada produsen sebelum pembelian meliputi: apakah diameter dan panjang pipa bor yang akan digunakan cocok dengan peralatan, susunan dan berat alat bor pada berbagai tingkat diameter lubang, apakah tekanan dan laju aliran kompresor udara dapat memenuhi kebutuhan palu bawah lubang dan pembuangan serpihan secara bersamaan, serta apakah lokasi dan transportasi dapat menangani rig lengkap 28 T dan pipa bor 9,6 m.
Mengapa manajemen rangkaian bor lubang dalam harus dilakukan sebelum negosiasi harga
Setelah kedalaman lubang bertambah, berat sendiri rangkaian bor, gesekan dinding lubang, berat selubung, dan hambatan lokal akan meningkat. Gaya angkat, torsi, tekanan aksial, dan kecepatan putar bersama-sama menentukan apakah peralatan dapat menyelesaikan pengangkatan dan penurunan pipa normal, pengambilan alat bor, dan sebagian pekerjaan selubung berukuran besar. Jika kondisi ini tidak dikonfirmasi dengan jelas pada tahap pembelian, setelah peralatan tiba akan mudah muncul masalah "kedalaman nominal cukup, tetapi susunan aktual tidak cocok".
Perlu dijelaskan bahwa kedalaman bor maksimum WR1500S 1500 m adalah nilai nominal kemampuan peralatan. Kedalaman sumur aktual tetap harus ditentukan berdasarkan kondisi hidrogeologi, diameter lubang, pipa bor, kompresor udara, dan desain penyelesaian sumur, dan tidak dapat langsung disimpulkan bahwa semua proyek dapat mencapai kedalaman nominal dalam satu kali operasi.
Konfirmasi susunan alat bor terlebih dahulu: pipa bor 9,6 meter dan diameter 114/127 mm
WR1500S mendukung pipa bor 9,6 m, dengan diameter pipa bor yang direkomendasikan 114 / 127 mm. Pipa bor panjang dapat mengurangi frekuensi penyambungan dan pelepasan serta waktu tambahan pada lubang dalam kelas 1500 meter, tetapi menuntut ruang operasi lapangan, organisasi pengangkutan pipa bor, dan kapasitas dukung pipa bor itu sendiri yang lebih tinggi.
Saran untuk diverifikasi kepada produsen sebelum pembelian
- Metode estimasi berat total rangkaian bor saat menggunakan pipa bor 114 mm atau 127 mm pada kedalaman sumur dan berbagai tingkat diameter lubang yang akan dikonstruksi;
- Hubungan kerja sama antara pipa bor 9,6 m dengan menara teleskopik, langkah kepala daya, dan mekanisme penyambungan/pelepasan pipa;
- Bentuk sambungan pipa bor, spesifikasi ulir, serta lingkup pasokan alat seperti elevator dan kunci pipa yang cocok;
- Pipa bor 9,6 m biasanya perlu diangkut secara terpisah, apakah rencana transportasi dan penyimpanan di lokasi perlu dikonfirmasi bersama.
Data tidak memberikan tabel alokasi kedalaman bor spesifik untuk diameter pipa bor yang berbeda, sehingga tidak dapat dikonversi dalam artikel ini bahwa "pipa bor 127 mm pasti dapat mencapai kedalaman berapa meter". Data ini harus dikonfirmasi secara khusus kepada produsen dengan mempertimbangkan formasi dan desain penyelesaian sumur.
Apa yang dapat dicakup oleh gaya angkat 80 T dan tekanan aksial 16 T
WR1500S memiliki gaya angkat 80 T, tekanan aksial 16 T, kecepatan angkat cepat 28 m/min, dan kecepatan maju cepat 44 m/min. Gaya angkat terutama memengaruhi margin untuk pengangkatan dan penurunan pipa, pengambilan alat bor, dan sebagian pekerjaan selubung berukuran besar; tekanan aksial memengaruhi kemampuan maju. Keduanya harus dilihat secara terpisah, dan tidak dapat menyamakan "gaya angkat besar" dengan "semua hambatan dalam lubang dapat ditarik paksa".
Data secara jelas mengingatkan bahwa ketika terjadi hambatan abnormal, tetap harus mengutamakan pembersihan lubang, pengangkatan perlahan, dan penilaian kondisi dalam lubang, bukan langsung menarik paksa dengan gaya angkat maksimum. Saat pembelian harus dikonfirmasi:
- Definisi kondisi kerja nominal dan batas penggunaan aman yang sesuai dengan gaya angkat 80 T;
- Rentang penyesuaian dan kecocokan maju tekanan aksial 16 T pada berbagai diameter lubang dan lapisan batuan;
- Untuk apa winch bantu besar 5 T dan winch bantu kecil 2,5 T dapat digunakan dalam pengangkutan alat, serta bagaimana mendefinisikan beban nominal pengangkatan dan jarak aman.
Bagaimana memverifikasi torsi dua kondisi kerja 31000/15500 N·m
WR1500S memiliki torsi putar maksimum 31000 / 15500 N·m, kecepatan putar maksimum 70 / 140 r/min. Kecepatan rendah torsi tinggi lebih cocok untuk kondisi diameter lubang besar, batuan keras, dan gesekan tinggi, sedangkan kecepatan putar lebih tinggi cocok untuk segmen lubang stabil dengan hambatan relatif kecil. Pada lubang dalam kelas 1500 meter, tingkat torsi harus disesuaikan secara dinamis dengan beban rangkaian bor, pembuangan serpihan, dan kondisi alat bor.
Pada tahap pembelian, produsen dapat diminta menjelaskan: dalam rentang diameter lubang 105–1000 mm, rentang diameter lubang mana yang lebih bergantung pada tingkat 31000 N·m, dan segmen lubang stabil mana yang cocok menggunakan 15500 N·m dengan 140 r/min. Data tidak memberikan nilai torsi yang direkomendasikan untuk setiap diameter lubang, sehingga artikel ini tidak melakukan perhitungan.
Persyaratan terkait rangkaian bor dan pendukung untuk diameter lubang 105–1000 mm
WR1500S memiliki diameter lubang bor 105–1000 mm, dapat mencakup sumur air dalam konvensional, sumur air tanah diameter besar, dewatering area tambang, dan sebagian lubang proyek besar. Semakin besar diameter lubang, semakin tinggi persyaratan untuk kompresor udara, alat bor, selubung, torsi putar, dan kemampuan angkat.
Sebelum pembelian harus dikonfirmasi pada rentang mana diameter lubang target proyek berada, dan sekaligus memverifikasi: spesifikasi selubung dan metode pemasangan, kecocokan mata bor dengan palu bawah lubang, serta apakah saluran pembuangan serpihan cukup. Jika diameter lubang mendekati 1000 mm, tidak dapat hanya melihat parameter rig itu sendiri, tetapi juga harus memasukkan laju aliran kompresor udara dan susunan alat bor ke dalam verifikasi.
Kondisi pencocokan tekanan dan laju aliran kompresor udara
Saat menggunakan pengeboran palu bawah lubang DTH, WR1500S merekomendasikan tekanan kerja 1,65–8 MPa, konsumsi udara 16–120 m³/min. Proyek lubang dalam kelas 1500 meter dan batuan keras diameter besar menuntut laju aliran kompresor udara yang tinggi; tekanan dan laju aliran harus memenuhi kebutuhan palu bawah lubang dan pembuangan serpihan di dasar lubang secara bersamaan, jika tidak akan mudah terjadi dampak tidak cukup, kesulitan pembuangan serpihan, dan akumulasi serpihan di dasar lubang.
Saat pembelian harus dikonfirmasi kepada produsen: tekanan dan konsumsi udara yang sesuai dengan model palu bawah lubang yang akan digunakan, rencana konfigurasi kompresor udara, spesifikasi pipa udara tekanan tinggi, serta apakah kehilangan tekanan saluran pada kondisi lubang dalam perlu perhitungan tambahan. Data tidak memberikan data kehilangan tekanan pada berbagai kedalaman lubang; bagian ini termasuk dalam konten desain pendukung lapangan.
Penyambungan dan pelepasan pipa serta organisasi lapangan
Pipa bor 9,6 m mengurangi frekuensi penyambungan pipa, tetapi juga berarti pipa bor tunggal lebih panjang dan lebih berat, sehingga menuntut persyaratan lebih tinggi untuk pengangkutan dan penyimpanan. WR1500S dilengkapi dua winch bantu, dapat digunakan untuk mengangkut palu bawah lubang, pipa bor, alat selubung, dan aksesori umum, yang membantu mengurangi intensitas pengangkutan manual.
- Konfirmasi apakah jalur pengangkutan pipa bor, rak penyimpanan, dan peralatan pengangkat cocok dengan panjang pipa bor 9,6 m;
- Konfirmasi hubungan antara ruang operasi penyambungan/pelepasan pipa dan ketinggian kerja menara teleskopik;
- Konfirmasi apakah lokasi telah menyediakan area untuk kompresor udara, sistem lumpur, alat bor, dan material.
Penilaian anomali dalam lubang dan risiko lubang dalam
Petunjuk konstruksi dan pemeliharaan yang diberikan data meliputi: selama konstruksi lubang dalam, catat torsi, tekanan angin, pembuangan serpihan, aliran air, dan hambatan pengangkatan pipa secara terus-menerus; jika ditemukan anomali tren, hentikan mesin tepat waktu untuk analisis. Setelah memasuki akuifer utama, aliran air akan mengubah pembuangan serpihan dalam lubang dan kondisi kerja palu bawah lubang; kedalaman lapisan keluarnya air utama harus dicatat, dan pasokan udara, pembersihan lubang, serta metode selubung harus disesuaikan dengan volume air.
Saat menghadapi batuan lapuk, rekahan, atau zona patahan hancur, kecepatan maju harus dikurangi, pembersihan lubang diperkuat, dan selubung, busa, atau tindakan stabilisasi lubang lainnya digunakan sesuai kondisi aktual; jika pembuangan serpihan terus berkurang atau hambatan pengangkatan pipa meningkat jelas, hentikan pengeboran tepat waktu untuk pemeriksaan. Jika lapisan penutup atas mengalami penyempitan atau keruntuhan lubang, akan langsung memengaruhi konstruksi bagian dalam selanjutnya, sehingga pada tahap pembukaan lubang harus diprioritaskan membentuk badan lubang yang stabil.
Kondisi transportasi rig lengkap 28 T dan pipa bor 9,6 meter
Berat keseluruhan WR1500S sekitar 28 T, dimensi luar sekitar 11,5 × 2,6 × 3,5 m, kecepatan jalan 3,5 km/jam, sudut tanjakan maksimum 21°, langkah kaki hidrolik 1,7 m. Transportasi lintas wilayah perlu mengonfirmasi terlebih dahulu kapasitas angkut truk flatbed, batas tinggi jalan, daya dukung jembatan, dan ruang berbelok.
| Item konfirmasi | Dasar data |
|---|---|
| Transportasi rig lengkap | Sekitar 28 T, 11,5 × 2,6 × 3,5 m |
| Transportasi pipa bor | Pipa bor 9,6 m biasanya perlu diangkut terpisah |
| Persyaratan lokasi | Perlu menyediakan area untuk kompresor udara, sistem lumpur, alat bor, dan material |
Kondisi kerja yang sesuai dan hal-hal yang perlu dikonfirmasi terpisah
WR1500S ditujukan untuk proyek lubang dalam besar seperti sumur air dalam, pasokan air area tambang, air industri, dewatering, dan survei panas bumi. Dalam proyek survei panas bumi, selain kedalaman bor, perlu juga mempertimbangkan suhu formasi, media sirkulasi, material selubung, dan stabilitas dinding sumur; jika melibatkan sumur pengembangan panas bumi formal, alat bor dan sistem penyelesaian sumur harus dikonfigurasi sesuai desain khusus.
Artikel ini berdasarkan data produk situs web, tidak mencakup kasus pelanggan spesifik, catatan transaksi, atau data pengukuran aktual. Efisiensi pengeboran aktual, kedalaman bor, dan hasil penyelesaian sumur mengacu pada kondisi lapangan; referensi efisiensi pengeboran 10–35 m/jam termasuk dalam rentang yang tercantum dalam data, dan tidak dapat langsung dijadikan komitmen jadwal proyek. Sebelum pembelian, disarankan untuk memasukkan kondisi manajemen rangkaian bor di atas satu per satu ke dalam daftar verifikasi teknis, dan meminta produsen memberikan jawaban tertulis berdasarkan data hidrogeologi proyek.
