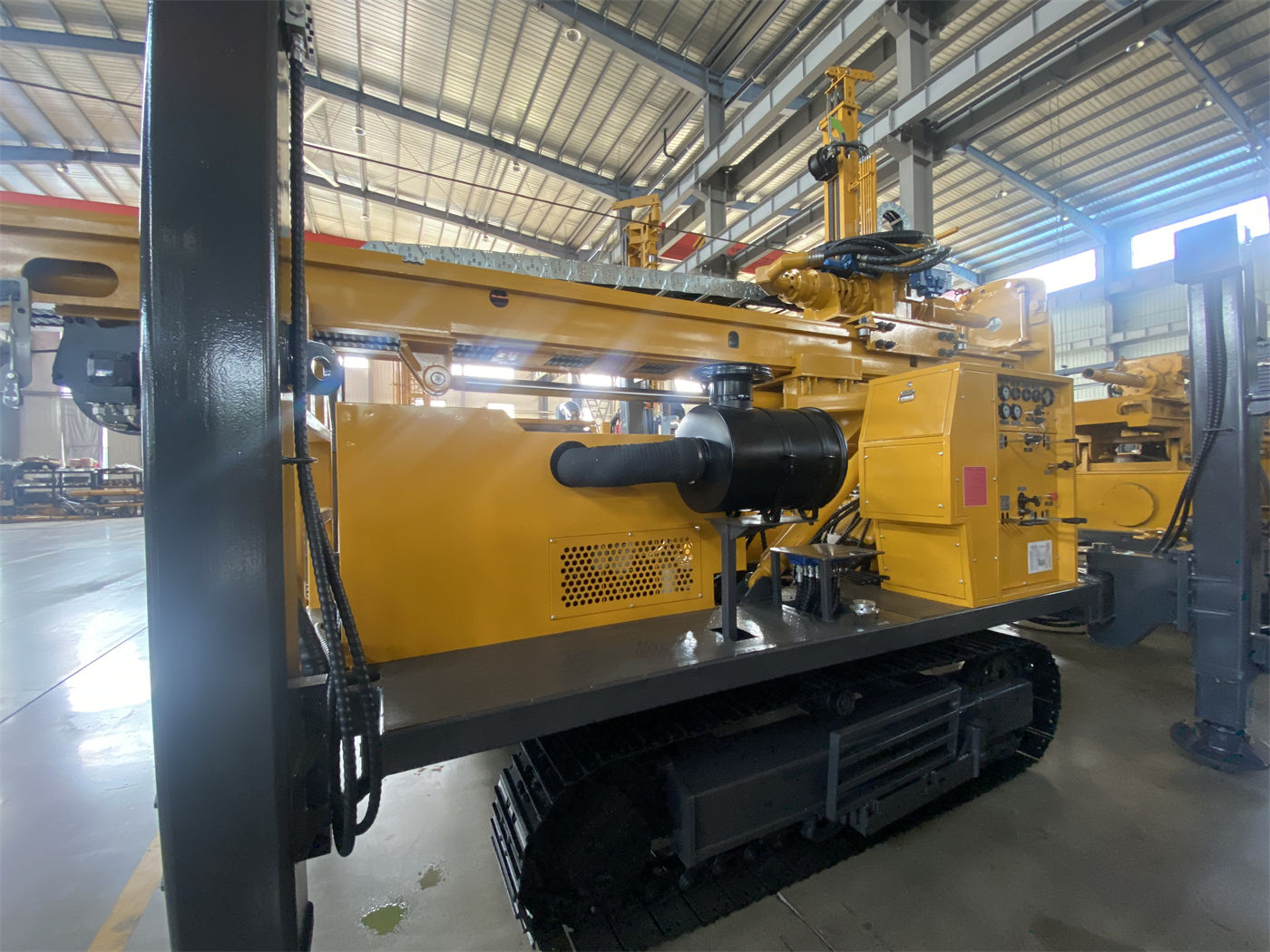

WR220SE termasuk rig bor sumur mini crawler kelas 220 meter, dengan dimensi keseluruhan sekitar 3950×1750×2250mm, berat sekitar 4,7T, dilengkapi mesin Yuchai 48kW, mendukung pengeboran fungsi ganda air-udara, dan diameter pengeboran 140–254mm. Posisinya adalah untuk lahan yang relatif sempit seperti irigasi pertanian, kebun buah, pasokan air pedesaan, dan peternakan. Sebelum membeli, untuk menilai apakah peralatan dapat digunakan, selain kedalaman bor dan diameter lubang, pertanyaan yang lebih praktis adalah: dari jalan transportasi ke titik lubang, apakah mesin ini bisa lewat dan berdiri dengan stabil. Berikut ini berdasarkan data produk, kami uraikan satu per satu kondisi akses yang perlu dikonfirmasi sebelum masuk lokasi.
1. Lihat dulu dimensi wajib pada jalur jalan dan transportasi
WR220SE menggunakan sasis crawler, tetapi sebelum masuk lokasi masih ada segmen perjalanan dengan kendaraan pengangkut. Data produk memberikan lebar pemuatan 2,6m, lebar keseluruhan 1750mm, panjang 3950mm, dan tinggi 2250mm. Pembeli perlu mencocokkan dimensi ini dengan kondisi di sepanjang jalur.
- Apakah lebar total, tinggi total, dan panjang total kendaraan pengangkut setelah dimuati melebihi batas lebar, batas tinggi, dan radius putar jalan yang dilalui;
- Apakah lebar bersih jalan desa, jalur kebun, pintu masuk pekarangan, dan bukaan pagar masih memiliki cadangan, apakah di tikungan dapat terjadi gesekan pada bagian tengah bodi;
- Apakah daya dukung jembatan, gorong-gorong, dan jalan sementara memenuhi berat kombinasi kendaraan pengangkut ditambah peralatan, hal ini tidak bisa hanya melihat berat sendiri rig bor 4,7T;
- Apakah di dekat titik pembongkaran ada cukup ruang untuk crawler turun sendiri ke jalan, dan apakah dari lokasi pembongkaran ke titik lubang dapat dilalui secara terus-menerus.
Lebar pemuatan 2,6m adalah data yang perlu diberitahukan lebih awal kepada pihak transportasi. Jika lebar jalan di lokasi mendekati nilai ini, disarankan untuk mengukur terlebih dahulu sebelum menentukan rencana transportasi, jangan mengandalkan perkiraan berdasarkan pengalaman.
2. Segmen berjalan sendiri dengan crawler perlu konfirmasi lebar, kemiringan, dan permukaan tanah
Setelah peralatan turun dari kendaraan pengangkut, crawler berjalan sendiri menuju titik lubang. Data produk memberikan kecepatan berjalan sekitar 2,5km/jam, kemampuan tanjakan maksimum referensi 30°. Kedua data ini mencerminkan batas atas kemampuan peralatan, bukan kondisi akses yang dapat dicapai di semua lokasi.
Lebar dan belokan
Lebar keseluruhan 1750mm, saat crawler berjalan masih perlu mempertimbangkan cadangan di kedua sisi. Jika jalur kebun, pematang sawah, dan gang sempit pekarangan mendekati lebar ini, bermanuver, menghindar, dan menyesuaikan titik lubang akan menjadi sulit. Lebar jalur, radius putar, dan lebar aktual yang ditempati setelah crawler melewati tanah, disarankan untuk diperiksa satu per satu di lokasi.
Kemiringan dan kondisi permukaan tanah
30° adalah referensi kemampuan tanjakan. Apakah benar-benar bisa naik, juga tergantung pada apakah tanahnya kering, berlumpur basah, atau berkerikil, apakah tergelincir, dan apakah permukaan lereng rata. Tanah berlumpur licin dan pematang lunak akan sangat mengurangi daya cengkeram. Data juga mengingatkan bahwa sebelum tanjakan dan perpindahan aktual, penilaian harus dilakukan berdasarkan tingkat kelicinan tanah, kemiringan, dan kondisi pusat gravitasi, serta tiang harus berada pada posisi transportasi yang aman.
Tanah lunak, sawah, dan lokasi setelah hujan
Crawler memiliki daya cengkeram yang baik di jalan tanah, jalan berkerikil, kebun, dan lokasi umum yang tidak rata. Namun tanah lunak, sawah, dan lokasi setelah hujan dapat mengalami penurunan, penurunan pada posisi kaki penopang akan langsung memengaruhi perataan dan kemiringan lubang. Lokasi seperti ini harus dinilai lebih awal apakah perlu alas atau pindah titik.
3. Ruang bebas lokasi serta penggunaan tiang dan kaki penopang
Setelah tiba, peralatan masih harus menyisakan ruang untuk membuka operasi. Data produk yang relevan meliputi: tinggi tiang 2,6m, panjang dorong sekali 3,3m, langkah kaki penopang tinggi 1,4m.
- Apakah di atas titik lubang ada dahan, rangka kanopi, kabel listrik, atau penghalang lain yang membatasi naik turunnya tiang;
- Apakah di sekelilingnya disisakan ruang yang diperlukan untuk operasi batang bor, penyambungan pipa, dan pembuangan tanah;
- Apakah area pembukaan kaki penopang dan posisi dukungan yang sesuai dengan langkah 1,4m berada di tanah yang kokoh;
- Apakah tanah lunak disiapkan alas untuk mencegah kaki penopang turun yang memengaruhi stabilitas keseluruhan dan kemiringan lubang.
Data menyebutkan bahwa sebelum pengeboran resmi, harus dipastikan stabilitas keseluruhan mesin dan arah tiang. Pekerjaan ini menggunakan ruang datar lokasi, terutama di lokasi sempit perlu merencanakan lebih awal hubungan antara titik lubang dan arah peralatan.
4. Peralatan pendukung juga memengaruhi penilaian akses

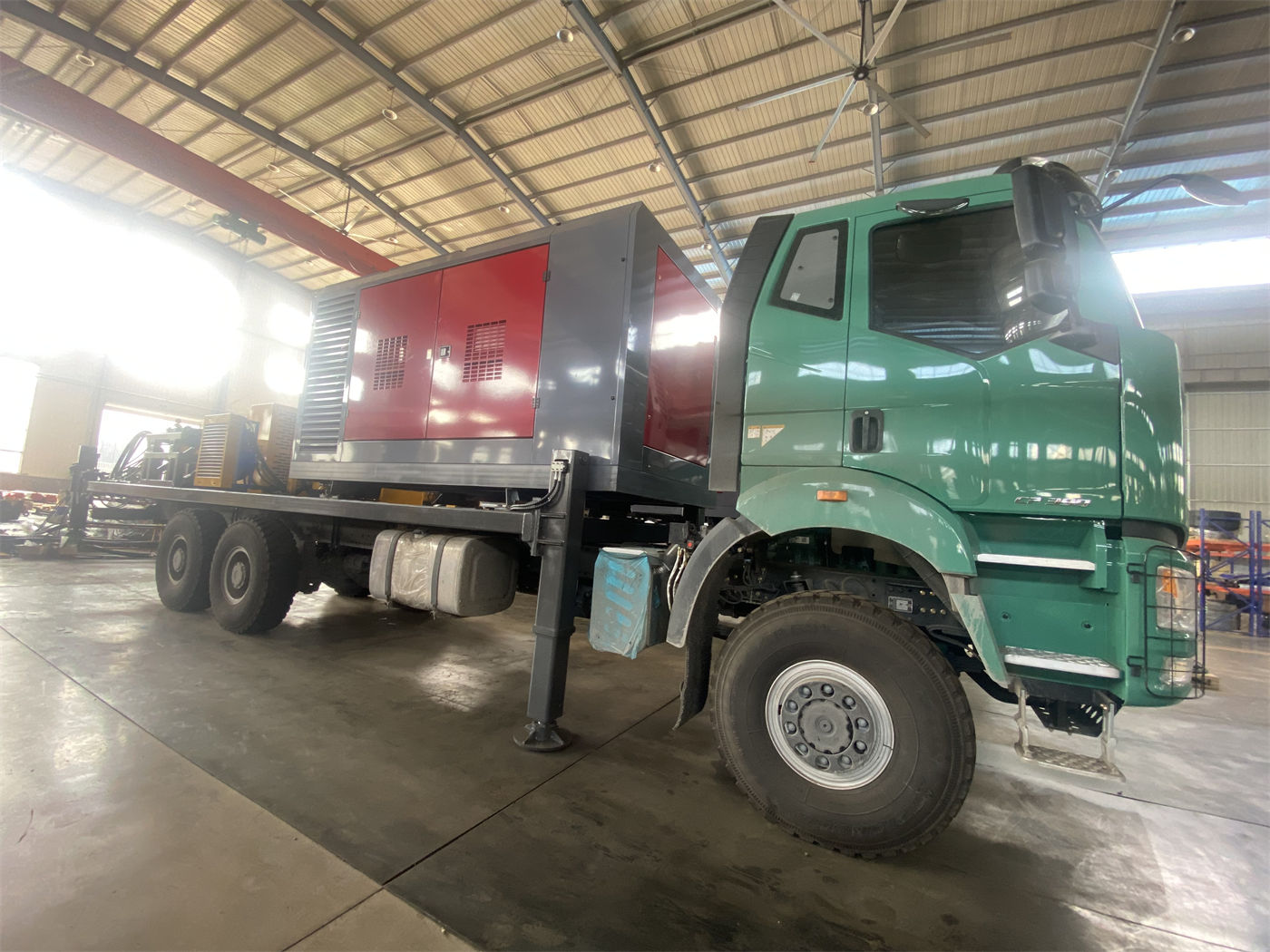

WR220SE mendukung fungsi ganda air-udara. Jika formasi memerlukan pengeboran dengan palu bawah lubang, kompresor udara adalah peralatan pendukung penting yang menentukan efisiensi, referensi tekanan kerja 1,7–2,5MPa, konsumsi udara 17–31m³/min. Kompresor udara sendiri juga memiliki volume dan berat, perlu dipertimbangkan apakah dapat masuk ke lokasi yang sama, ditempatkan di mana, dan bagaimana jalur pipa udara. Ketika diameter lubang membesar, lapisan batuan mengeras, atau ketinggian meningkat, persyaratan kapasitas kompresor udara akan lebih tinggi, harus dipilih sesuai spesifikasi palu bawah lubang aktual.
Perlengkapan umum juga meliputi batang bor Φ76 atau Φ89, palu bawah lubang, mata bor, selubung, pipa udara, pelumas kabut oli, dan perlengkapan terkait bor air. Transportasi dan penumpukan material ini di lokasi juga merupakan bagian dari kondisi akses dan lokasi.
5. Hal-hal yang disarankan untuk diverifikasi dan diukur sebelum pembelian
| Item konfirmasi | Data produk terkait | Konten yang perlu diverifikasi di lokasi |
|---|---|---|
| Transportasi pemuatan | Lebar pemuatan 2,6m, keseluruhan 4,7T | Batas lebar dan tinggi sepanjang jalur, daya dukung jembatan dan gorong-gorong, ruang titik pembongkaran |
| Masuknya crawler | Kecepatan berjalan 2,5km/jam, referensi tanjakan 30° | Lebar jalur aktual, kemiringan, kelembapan tanah dan daya cengkeram |
| Dimensi keseluruhan | 3950×1750×2250mm | Lebar bersih pintu masuk, radius putar, ruang bebas di atas |
| Pembukaan operasi | Tiang 2,6m, dorong sekali 3,3m, langkah kaki penopang 1,4m | Ruang di sekitar titik lubang, daya dukung tanah di titik kaki penopang |
| Perlengkapan pneumatik | Tekanan udara 1,7–2,5MPa, konsumsi udara 17–31m³/min | Jalur masuk kompresor udara, posisi penempatan, tata letak pipa udara |
6. Mengapa kondisi ini harus dikonfirmasi sebelum pembelian
Salah satu keunggulan WR220SE adalah bodi ringkas yang cocok untuk lokasi sempit, tetapi "cocok untuk lokasi sempit" tidak berarti semua lokasi sempit dapat dimasuki. Berat keseluruhan 4,7T, lebar bodi 1750mm, lebar pemuatan 2,6m, tinggi tiang 2,6m, dan langkah kaki penopang 1,4m, semuanya adalah angka konkret yang dapat diukur dan dicocokkan lebih awal. Jika pembeli hanya memperhatikan kedalaman bor 220 meter dan diameter lubang 140–254mm, mengabaikan jalur masuk, peralatan tiba di lokasi tetapi tidak bisa masuk atau tidak stabil, akan memengaruhi kelancaran proyek.
Selain itu, kedalaman bor maksimum 220m adalah posisi model, kedalaman sumur aktual tetap harus ditentukan berdasarkan data hidrogeologi setempat dan posisi akuifer. Demikian pula, efisiensi pengeboran akhir, kedalaman bor, dan hasil penyelesaian sumur harus mengacu pada kondisi lokasi, kondisi akses juga perlu dinilai berdasarkan pengukuran aktual.
Data tidak memberikan kasus lintasan spesifik untuk berbagai kondisi jalan, juga tidak memberikan data pengukuran tanjakan dan daya dukung tanah lunak. Oleh karena itu, semua kesimpulan yang melibatkan kemampuan akses lokasi harus dikonfirmasi oleh pembeli setelah pengukuran di lokasi dan komunikasi dengan produsen, tidak boleh hanya disimpulkan dari tabel parameter.
