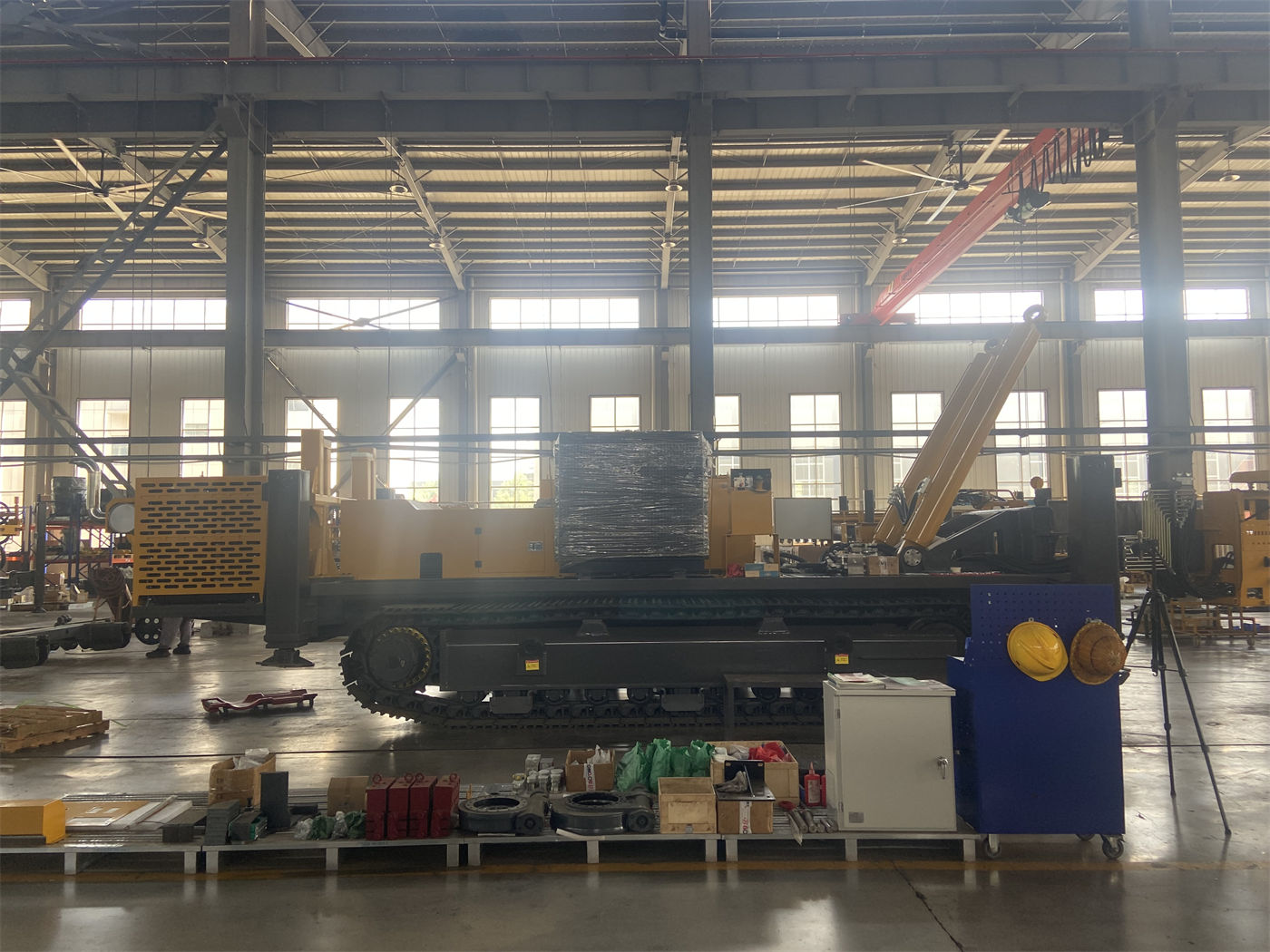

WR750S adalah rig bor sumur hidraulik penuh beroda crawler dengan menara teleskopik kelas 750 meter, kedalaman bor maksimum nominal 750 m, diameter lubang bor 105–450 mm, dilengkapi gaya angkat 40 T dan mesin Weichai 176 kW, mendukung operasi langsung pipa bor 6 m dan casing 6 m. Proyek lubang dalam memiliki frekuensi penyambungan pipa jauh lebih tinggi daripada lubang dangkal, berat sendiri rangkaian bor, gesekan dinding lubang, kondisi ulir, dan torsi putar akan terakumulasi secara bersamaan, sehingga saat pengadaan selain melihat kedalaman bor dan gaya angkat, hal-hal terkait manajemen rangkaian bor juga harus ditanyakan satu per satu. Konten berikut hanya berdasarkan data WR750S yang tersedia di situs ini, bagian yang tidak tercakup dalam data ditandai sebagai perlu konfirmasi lebih lanjut.
Pertama-tama nilai apakah kedalaman bor 750 m benar-benar diperlukan dalam proyek
750 m adalah kemampuan referensi maksimum model ini, bukan berarti setiap proyek harus mencapai kedalaman tersebut. Kondisi aplikasi yang diberikan dalam data meliputi sumur air dalam, irigasi pertanian, pasokan air industri dan pasokan air area tambang, serta daerah dengan kedalaman muka air tanah yang besar, akuifer dangkal yang tidak stabil, dan yang memerlukan margin kedalaman bor lebih besar. Sebelum pengadaan harus menentukan horizon target berdasarkan data hidrogeologi regional, bukan langsung menetapkan kedalaman sumur berdasarkan kedalaman bor maksimum.
Dibandingkan peralatan kelas 600 meter, WR750S memperluas cakupan konstruksi air tanah dalam, tetapi konstruksi pada tingkat ini memiliki siklus lebih panjang, proporsi batuan keras mungkin lebih tinggi, dan persyaratan untuk spesifikasi rangkaian bor, organisasi penyambungan pipa, dan stabilitas konstruksi berkelanjutan juga meningkat. Jika kedalaman target proyek jelas lebih rendah dari 750 m, apakah layak memilih peralatan tingkat ini perlu dinilai bersama dengan diameter lubang, formasi, dan rencana alat bor.
Arti kombinasi menara teleskopik dan pipa bor 6 m untuk lubang dalam
Huruf S dalam model menunjukkan menara teleskopik. Data menjelaskan bahwa dalam kondisi transportasi menara dapat memperbaiki profil transportasi keseluruhan mesin, dan dalam kondisi operasi tetap mendukung operasi langsung pipa bor 6 m dan casing 6 m. Kedalaman lubang kelas 750 meter berarti frekuensi penyambungan pipa sangat banyak, waktu tambahan untuk penyambungan pipa tunggal dan tripping akan terakumulasi menjadi perbedaan jadwal yang signifikan, sehingga nilai pipa bor 6 m dalam proyek lubang dalam terutama terletak pada pengurangan frekuensi penyambungan pipa.
Menara teleskopik melibatkan peralihan antara dua kondisi transportasi dan operasi, saat pengadaan harus mengonfirmasi ke produsen status penguncian menara, metode fiksasi transportasi, dan poin pemeriksaan sebelum operasi. Data tidak memberikan langkah spesifik mekanisme teleskopik dan siklus perawatan, bagian ini perlu dikonfirmasi secara terpisah.
Spesifikasi rangkaian bor, inspeksi, dan rotasi perlu disepakati lebih awal
Data merekomendasikan penggunaan pipa bor 102 mm, dan mendukung panjang pipa bor 6 m. Pada kedalaman lubang kelas 750 meter, pipa bor harus menahan berat sendiri yang lebih besar, juga menghadapi gesekan dinding lubang, torsi putar, dan kemungkinan tersangkut lokal, sehingga kekuatan pipa bor, kondisi ulir, dan kelurusan sangat penting. Data secara eksplisit menyatakan bahwa dalam konstruksi harus dibangun sistem inspeksi dan rotasi pipa bor.
Bagi pembeli, disarankan pada tahap pengadaan untuk menanyakan hal-hal berikut: persyaratan spesifikasi dan material pipa bor, bentuk ulir dan standar kecocokan, berat pipa bor tunggal, siapa yang menyediakan kriteria inspeksi dan pembuangan, serta apakah ada rekomendasi penggunaan bertingkat atau rotasi untuk rangkaian bor lubang dalam. Konten ini tidak memiliki nilai spesifik dalam data yang ada, tidak dapat ditetapkan untuk produsen dalam dokumen pengadaan.
Batas penggunaan gaya angkat 40 T
Gaya angkat WR750S adalah 40 T, gaya tekan poros 6 T. Seiring bertambahnya kedalaman lubang, berat seluruh rangkaian dan gesekan akan meningkat signifikan, gaya angkat yang lebih besar membantu tripping normal, pengambilan DTH hammer, dan sebagian penanganan casing. Data juga mengingatkan: jika terjadi hambatan pencabutan pipa yang tidak normal, harus ditangani terlebih dahulu melalui pembersihan lubang, pengangkatan perlahan, dan penilaian kondisi dalam lubang, tidak boleh menganggap gaya angkat maksimum sebagai satu-satunya solusi.
Saat pengadaan perlu dibedakan dengan jelas perbedaan antara gaya angkat terukur peralatan dan gaya angkat yang dapat digunakan secara aktual, misalnya apakah termasuk berat rangkaian bor dan alat bor, apakah dibatasi oleh struktur tiang dan kondisi kaki penopang. Data tidak memberikan hubungan konversi ini, termasuk hal yang perlu dikonfirmasi ke produsen.
Dua konfigurasi putar sesuai dengan kondisi beban berbeda
Sistem putar dapat menggunakan dua konfigurasi 13000 / 6500 N·m atau 15000 / 7500 N·m, kecepatan putar maksimum masing-masing 95 / 190 r/min. Data menjelaskan bahwa cadangan torsi yang lebih besar lebih cocok untuk diameter lubang besar, batuan keras, dan segmen lubang dengan gesekan tinggi, kecepatan putar lebih tinggi cocok untuk tahap pengeboran dengan hambatan relatif rendah, konfigurasi putar akhir harus ditentukan berdasarkan diameter lubang, alat bor, dan lapisan batuan utama.
| Item konfigurasi | Torsi | Kecepatan putar maksimum | Arah aplikasi yang diberikan data |
|---|---|---|---|
| Konfigurasi putar satu | 13000 / 6500 N·m | 95 / 190 r/min | Perlu dinilai berdasarkan diameter lubang, alat bor, dan lapisan batuan |
| Konfigurasi putar dua | 15000 / 7500 N·m | 95 / 190 r/min | Cadangan torsi lebih besar, cocok untuk diameter lubang besar, batuan keras, segmen lubang dengan gesekan tinggi |
Bagaimana memilih kedua konfigurasi, dasar penilaian yang diberikan data adalah diameter lubang, alat bor, dan lapisan batuan utama, tidak memberikan tabel yang secara langsung menghubungkan diameter lubang dengan konfigurasi, sehingga tidak dapat menggantikan produsen untuk menentukan konfigurasi dalam artikel ini.
Tenaga, gerakan cepat, dan sistem bantu
- Tenaga: mesin Weichai 176 kW, menyediakan tenaga untuk putar, umpan, berjalan crawler, kaki penopang, dan sistem hidraulik bantu; data menyarankan perawatan utama pada filter udara, radiator, sistem bahan bakar, dan suhu oli hidraulik.
- Kecepatan: kecepatan angkat cepat 31 m/min, kecepatan maju cepat 65 m/min, digunakan untuk operasi pipa bor, pengembalian power head, dan gerakan bantu.
- Winch bantu: gaya angkat 2,5 T, dapat digunakan untuk DTH hammer, pipa bor, alat casing, dan pemindahan aksesori di lokasi, harus mematuhi persyaratan beban terukur dan keselamatan pengangkatan.
- Berjalan dan lokasi: kecepatan berjalan sekitar 3 km/jam, sudut tanjakan maksimum referensi 21°, berat keseluruhan mesin sekitar 14 T, sebelum relokasi harus mengonfirmasi daya dukung jalan dan platform.

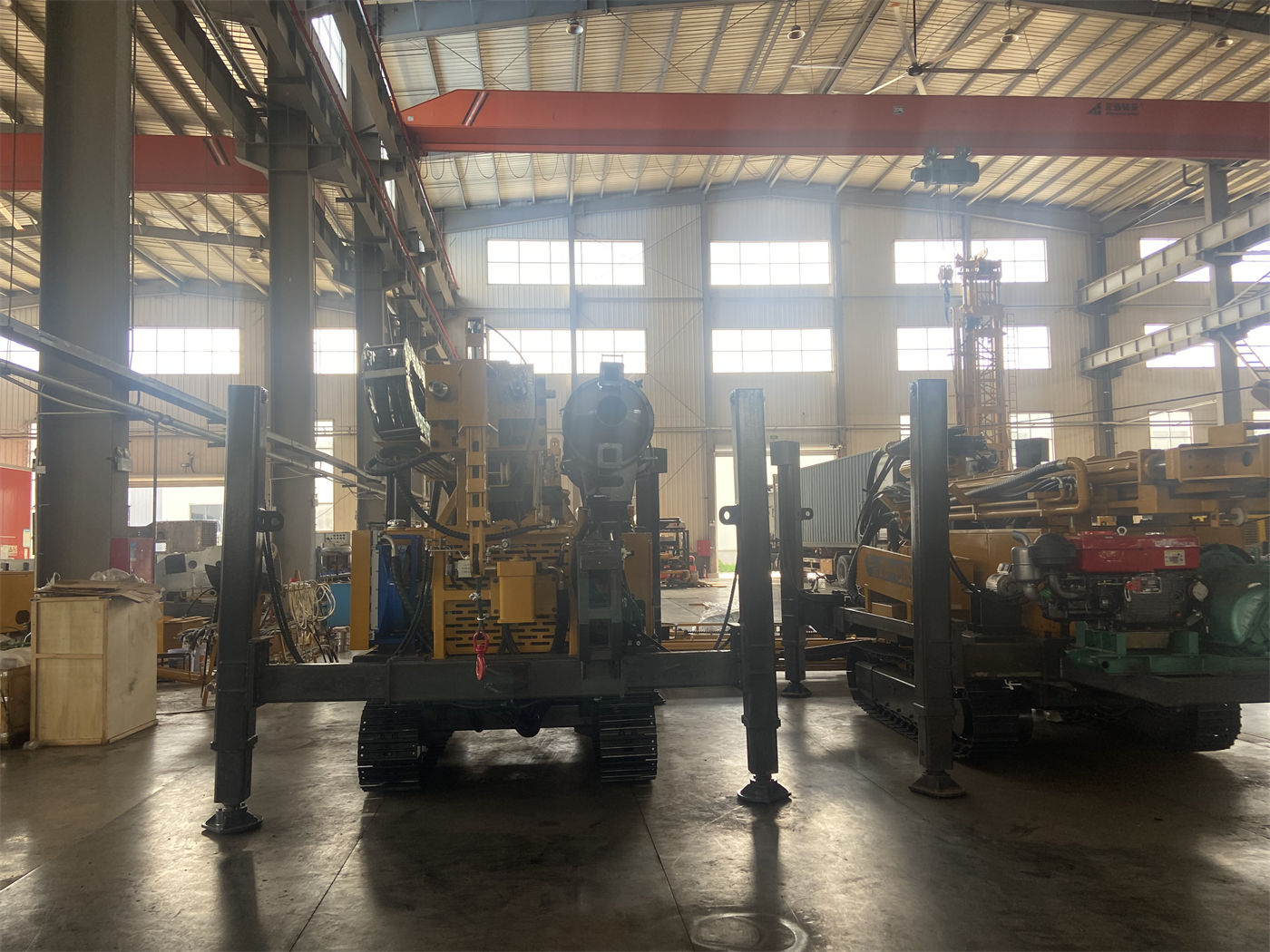

- Kaki penopang: langkah kaki penopang hidraulik 1,6 m, digunakan untuk perataan dan stabilisasi peralatan; tanah lunak harus menggunakan pelat alas dengan luas yang cukup.
Tekanan udara, kompresor udara, dan adaptasi formasi
Data merekomendasikan tekanan kerja 1,6–6 MPa, konsumsi udara 16–75 m³/min, dapat dipasangkan dengan DTH hammer bertekanan sedang dan tinggi. Pada kondisi lubang dalam, diameter lubang besar, dan dataran tinggi, apakah kapasitas kompresor udara mencukupi sangat penting: ketika tekanan memenuhi syarat tetapi kapasitas tidak mencukupi, masih dapat terjadi dampak tidak cukup dan kesulitan pembuangan serpihan.
Berdasarkan formasi, batuan keras yang relatif utuh seperti granit, basal, batu kapur dapat menggunakan DTH hammer bertekanan sedang dan tinggi; formasi batuan lapuk dan bergantian keras-lunak perlu segera menyesuaikan frekuensi putar, maju, dan pembersihan lubang; lapisan tanah atas, lempung, lapisan pasir, dan kerikil dapat menggunakan pengeboran putar lumpur, menyelesaikan masalah dinding pelindung dan pembawa serpihan terlebih dahulu; zona pecah, rekahan, dan formasi bocor udara harus mengurangi maju, menjaga pembersihan lubang berkelanjutan, dan menggunakan casing, busa, atau cara bantu lain sesuai kondisi. Setelah memasuki akuifer utama, harus mencatat kedalaman lapisan keluarnya air utama, dan menyesuaikan pasokan udara, pembersihan lubang, dan metode casing sesuai debit air.
Transportasi, relokasi, dan aksesori opsional
Berat keseluruhan mesin sekitar 14 T, dimensi luar sekitar 6,64 × 2,25 × 2,67 m. Saat transportasi antar proyek harus mengonfirmasi kapasitas angkut truk flatbed, batas lebar dan tinggi jalan, dan titik fiksasi peralatan, menara teleskopik harus dalam keadaan terkunci yang andal, pipa bor 6 m dan casing harus difiksasi terpisah. Aksesori opsional meliputi pompa lumpur, pompa sentrifugal, generator, dan pompa busa, data menunjukkan proyek dengan banyak lapisan lepas lebih bergantung pada sistem lumpur, lubang dalam batuan keras lebih bergantung pada kompresor udara kapasitas besar dan DTH hammer, formasi bocor udara parah mungkin memerlukan bantuan busa, konfigurasi yang wajar lebih bernilai daripada menumpuk semua aksesori.
Daftar yang perlu dikonfirmasi satu per satu sebelum pengadaan
- Kedalaman target proyek dan horizon target, apakah 750 m hanya margin bukan kedalaman konstruksi aktual;
- Hubungan antara diameter lubang desain dan diameter lubang bor 105–450 mm;
- Spesifikasi pipa bor, bentuk ulir, siapa yang menyediakan sistem inspeksi dan rotasi;
- Kondisi penggunaan gaya angkat 40 T dan gaya tekan poros 6 T serta hubungannya dengan berat alat bor;
- Sistem putar memilih 13000 / 6500 N·m atau 15000 / 7500 N·m, berdasarkan diameter lubang, alat bor, dan lapisan batuan utama;
- Spesifikasi casing, metode pemasangan, dan batas kemampuan penanganan untuk operasi casing 6 m;
- Apakah kapasitas dan tekanan kompresor udara dapat mencocokkan rentang konsumsi 1,6–6 MPa, 16–75 m³/min;
- Status penguncian menara teleskopik, metode fiksasi transportasi, dan poin pemeriksaan sebelum operasi;
- Rencana transportasi mesin 14 T, batas lebar dan tinggi jalan, dan titik fiksasi;
- Dasar pemilihan aksesori opsional seperti pompa lumpur, pompa sentrifugal, generator, pompa busa.
Artikel ini berdasarkan data WR750S yang tersedia di situs ini, parameter model adalah kedalaman bor maksimum 750 m, diameter lubang bor 105–450 mm. Konten yang tidak disediakan data, seperti standar material pipa bor spesifik, prosedur manajemen rangkaian bor terperinci, siklus perawatan menara teleskopik, dan rekomendasi konfigurasi putar sesuai diameter lubang, harus diverifikasi lebih lanjut ke produsen saat pengadaan, tidak boleh diasumsikan sendiri.
