Sistem pengambilan sampel siklon tiga-dalam-satu CS3 pada WR500RC-CS3 menyelesaikan masalah pemusatan alur pengembalian sampel, pemisahan siklon, pembagian sampel, dan pengumpulan; sistem ini sendiri tidak sama dengan pembuatan arsip kedalaman sampel secara otomatis. Agar setiap kantong sampel pada proyek eksplorasi tambang emas dan tembaga dapat dicocokkan dengan kedalaman lubang bor serta tahan terhadap pengiriman dan verifikasi ulang, pada tahap pengadaan aturan penandaan kedalaman, cara pencatatan lapangan, persyaratan kontrol kualitas sampel, dan kesepakatan penanganan segmen lubang abnormal harus dimasukkan ke dalam daftar verifikasi teknis, bukan hanya memastikan peralatan dapat mengeluarkan sampel.
Pisahkan dulu apa yang dapat dilakukan peralatan dan apa yang tidak dapat digantikannya

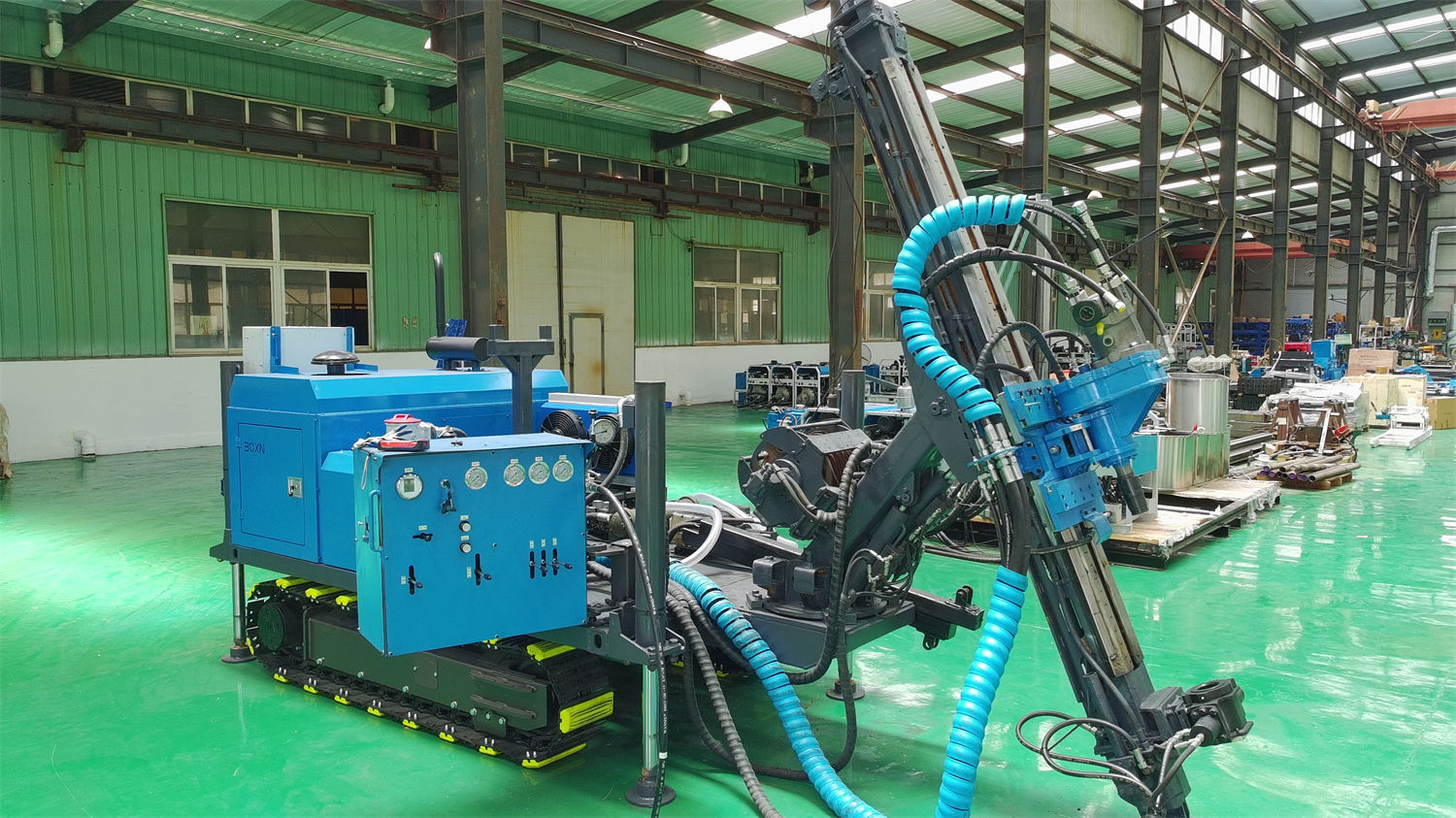

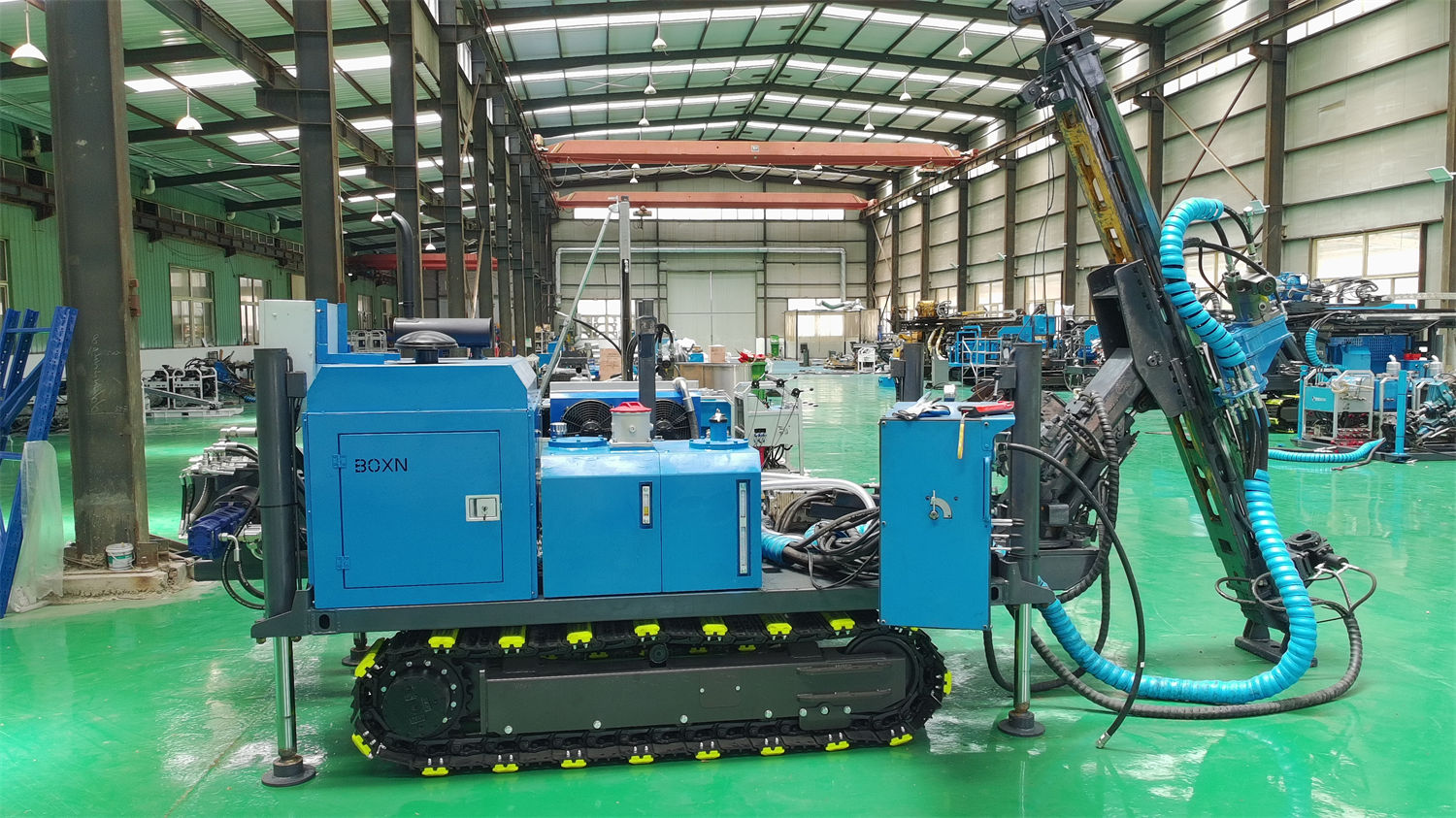

Data menunjukkan bahwa WR500RC-CS3 adalah rig bor reverse circulation tipe crawler kelas 500 meter, dengan kedalaman bor maksimum 500 m, diameter lubang bor 105–400 mm, dilengkapi mesin Cummins 132 kW, dan mendukung sudut kerja 45° dan 90°. Sistem CS3 mengintegrasikan pemisahan siklon, pembagian sampel representatif, dan pengumpulan sampel dalam satu unit; serpihan batuan yang kembali ke permukaan melalui pipa dalam batang bor RC ganda masuk ke sistem siklon untuk menyelesaikan pemisahan gas-padat, lalu melalui mekanisme pembagian sampel membentuk sampel yang dapat digunakan untuk pencatatan geologi dan pengujian laboratorium.
Data peralatan juga secara jelas menyebutkan bahwa setiap kantong sampel dapat ditandai dengan nomor lubang bor, kedalaman awal dan akhir, tanggal, dan nomor sampel, untuk memudahkan pengiriman, pengarsipan, dan penelusuran selanjutnya. Dengan kata lain, cara mewujudkan ketertelusuran adalah kombinasi "pembagian sampel oleh peralatan + identifikasi manual + pencatatan lapangan". Yang perlu diverifikasi pembeli adalah siapa yang menyediakan aturan keterkaitan ketiganya, apakah sudah tertulis, dan apakah dapat dilaksanakan di lapangan.
Sampai sejauh mana identifikasi kantong sampel harus disepakati
Field minimum yang diberikan data adalah nomor lubang bor, nomor sampel, kedalaman awal dan akhir, serta tanggal. Dalam komunikasi pengadaan, hal-hal berikut dapat dikonfirmasi satu per satu apakah akan dinyatakan oleh produsen dalam dokumen penyerahan:
- Apakah kantong sampel selain tulisan tangan memiliki aturan penomoran yang seragam, dan apakah penomoran menggunakan set nomor sampel yang sama dengan tabel catatan lapangan.
- Apakah "kedalaman awal dan akhir" dihitung berdasarkan kedalaman lubang atau berdasarkan konversi panjang batang bor, dan apakah panjang sambungan batang dicatat sebagai dasar konversi.
- Apakah satu kantong sampel sesuai dengan interval kemajuan tetap, atau interval dapat disesuaikan sementara menurut perubahan litologi; bagaimana menjaga nomor tetap berurutan saat penyesuaian.
- Bahan kantong dan cara penyegelan untuk sampel basah atau mengandung air, serta apakah status sampel perlu ditandai secara terpisah.
- Bagaimana hubungan antara kantong sampel dan tabel catatan lapangan diverifikasi silang, dan prosedur apa yang digunakan jika jumlah kantong tidak sesuai dengan jumlah catatan.
Ini termasuk isi pada tingkat sistem manajemen pengambilan sampel proyek; data hanya menjelaskan field yang dapat ditandai, tidak memberikan format tabel atau norma penomoran yang spesifik. Saat pengadaan, hal ini harus diajukan sebagai hal yang perlu dikonfirmasi bersama oleh pihak proyek dan produsen, dan tidak boleh diasumsikan sebagai bawaan peralatan.
Bagaimana catatan lapangan dan sampel dapat berkorespondensi satu per satu
Korespondensi kedalaman pada pengambilan sampel reverse circulation pada akhirnya bergantung pada catatan lapangan. Data menyebutkan bahwa pengembalian sampel melalui pipa dalam reverse circulation membantu mengurangi kemungkinan tercampurnya sampel dari segmen lubang berbeda, tetapi representativitas sampel tetap terkait dengan pembersihan lubang, penyambungan batang, kestabilan pengembalian sampel, dan manajemen pengambilan sampel lapangan. Sebelum pengadaan, pembagian tanggung jawab pada tahap berikut dapat dikonfirmasi:
- Siapa yang mencatat kemajuan pengeboran, siapa yang bertanggung jawab membagi sampel, siapa yang bertanggung jawab mengemas dan memberi nomor; apakah posisi pencatat dan posisi pengambil sampel dipisahkan.
- Saat penyambungan batang, pembersihan lubang, atau melanjutkan pengeboran setelah berhenti, aturan apa yang digunakan untuk sampel segmen transisi, apakah disimpan terpisah atau ditandai terpisah.
- Siapa yang terus mengamati jumlah sampel yang kembali, ukuran partikel, warna, kelembapan, dan tanda-tanda pencampuran sampel, lalu menuliskannya ke dalam laporan shift.
- Siapa yang melakukan verifikasi sekali antara tabel catatan lapangan dan kantong sampel sebelum pengiriman, dan di mana hasil verifikasi disimpan.
Arah penanganan yang diberikan data untuk sampel transisi adalah "ditangani sesuai sistem pengambilan sampel lapangan", tanpa menentukan cara spesifik. Karena itu, bagian ini hanya dapat menjadi butir kelembagaan yang harus dikonfirmasi bersama oleh produsen dan penanggung jawab geologi proyek saat pengadaan, dan tidak dapat menetapkan standar operasi yang belum diverifikasi untuk pihak lain.
Pada kondisi lapisan apa penandaan kedalaman mudah menjadi tidak akurat
Data secara jelas menunjukkan dua jenis situasi yang memengaruhi hubungan antara sampel dan kedalaman. Pertama, zona rekahan sesar, breksi, dan lapisan dengan rekahan berkembang; runtuhan dinding lubang dapat tertahan sementara di dalam lubang lalu kembali secara terkumpul, sehingga memengaruhi korespondensi sampel dengan kedalaman. Arah penanganannya adalah mengendalikan kecepatan dorong, menjaga pasokan udara tetap stabil, dan menambah catatan lapangan pada segmen lubang abnormal, serta bila perlu menandai kondisi kualitas sampel secara terpisah. Kedua, lapisan tanah atas, lempung, lapisan pasir, dan kerikil; data menunjukkan lapisan seperti ini tidak selalu cocok untuk pengeboran pneumatik RC langsung, dan segmen lubang atas dapat distabilkan terlebih dahulu dengan lumpur atau casing, lalu beralih ke proses reverse circulation atau DTH setelah masuk ke batuan.
Saat memverifikasi ketertelusuran sampel pada proyek tambang emas dan tembaga, pembeli dapat membandingkan kondisi lapisan yang diketahui di area tambang dengan dua situasi di atas, menentukan segmen lubang mana yang diperkirakan memerlukan pencatatan lebih rapat, penandaan terpisah, atau penggantian proses lain, dan memasukkannya sebagai bagian dari rencana pengambilan sampel lapangan ke dalam catatan komunikasi teknis.
Sampel kontrol kualitas proyek harus dikonfirmasi lebih awal
Data menyebutkan bahwa untuk sampel bijih yang perlu dikirim ke laboratorium untuk analisis, sampel duplikat, blanko, dan standar juga harus ditetapkan sesuai persyaratan kontrol kualitas proyek. Frekuensi penyisipan, cara penomoran, dan hubungan ketiga jenis sampel tersebut dengan sampel utama termasuk persyaratan kontrol kualitas proyek; data tidak memberikan jumlah atau proporsi spesifik. Yang dapat dikonfirmasi pada tahap pengadaan adalah: apakah dokumen penyerahan dari produsen mencakup dokumen penjelasan terkait manajemen sampel, apakah pelatihan personel lapangan mencakup persyaratan identifikasi dan pencatatan sampel, serta apakah barang habis pakai seperti kantong sampel dan tabel catatan termasuk dalam lingkup pasokan. Butir-butir ini dapat diverifikasi bersama lingkup pengiriman dan aksesori acak, agar tidak baru menyadari kelengkapan sarana pencatatan setelah konstruksi dimulai.
Saran daftar verifikasi pengadaan
Berkaitan dengan "penandaan kedalaman sampel dan ketertelusuran data", hal-hal yang perlu dikonfirmasi dapat disusun dalam tabel berikut, dan dimintakan jawaban yang jelas satu per satu kepada produsen atau penanggung jawab geologi proyek.
| Butir verifikasi | Isi yang perlu dikonfirmasi | Status dasar data |
|---|---|---|
| Field identifikasi kantong sampel | Nomor lubang bor, nomor sampel, kedalaman awal dan akhir, tanggal, serta apakah menambahkan penandaan status sampel | Data telah menjelaskan empat jenis field yang dapat ditandai |
| Korespondensi nomor dan catatan | Apakah nomor kantong sampel dan tabel catatan lapangan menggunakan set nomor sampel yang sama | Perlu dikonfirmasi kepada produsen dan pihak proyek |
| Dasar konversi kedalaman | Kedalaman awal dan akhir dihitung berdasarkan kedalaman lubang atau konversi panjang batang bor | Perlu dikonfirmasi, tidak diatur dalam data |
| Penanganan sampel transisi | Aturan penanganan segmen transisi saat penyambungan batang, pembersihan lubang, dan melanjutkan pengeboran setelah berhenti | Data mengarah pada sistem pengambilan sampel lapangan |
| Catatan segmen lubang abnormal | Cara pencatatan lebih rapat dan penandaan terpisah pada zona rekahan, breksi, dan lapisan dengan rekahan berkembang | Data telah menunjukkan pengaruh dan arah pencatatan |
| Sampel kontrol kualitas | Persyaratan penetapan sampel duplikat, blanko, dan standar | Disebutkan dalam data, frekuensi spesifik perlu dikonfirmasi sesuai persyaratan proyek |
| Dokumen penyerahan dan pelatihan | Dokumen penjelasan manajemen sampel, cakupan pelatihan personel lapangan | Perlu dikonfirmasi, tidak dirinci dalam data |
Perlu dijelaskan bahwa banyak item dalam tabel di atas bergantung pada sistem pengambilan sampel dan persyaratan kontrol kualitas proyek tambang emas dan tembaga itu sendiri. Data produk di situs ini hanya mencakup deskripsi pada tingkat peralatan dan sistem CS3, dan tidak menyediakan tabel pengambilan sampel, norma penomoran, atau frekuensi kontrol kualitas untuk proyek tertentu. Pembeli harus mencantumkan butir-butir ini sebagai hal yang perlu dikonfirmasi, dan setelah ditentukan bersama oleh penanggung jawab geologi proyek dan produsen, baru dimasukkan ke dalam kontrak atau perjanjian teknis.
Satu hal yang mudah membingungkan
Sistem tiga-dalam-satu CS3 mengurangi operasi berulang dalam pemindahan sampel di permukaan dan pembagian sampel manual, serta meningkatkan efisiensi pembagian sampel dan keterkaitan alur. Sistem ini tidak menggantikan tindakan manajemen seperti penomoran sampel, pencatatan, dan verifikasi. Jika saat pengadaan "efisiensi pembagian sampel" dan "ketertelusuran data" diverifikasi sebagai satu hal yang sama, mudah terjadi celah pencatatan pada tahap konstruksi. Cara yang lebih aman adalah memverifikasi secara terpisah: pada sisi peralatan, konfirmasi jalur pengembalian sampel, metode pembagian sampel, dan kemampuan pengumpulan sampel; pada sisi manajemen, konfirmasi aturan identifikasi, korespondensi catatan, dan kesepakatan penanganan abnormal.
