Dalam data PV390 tertulis cukup jelas: kedalaman bor 0–6 m, diameter lubang 80–600 mm, kegunaannya adalah pra-bor pondasi penyangga fotovoltaik. Jika beberapa hal ini dibaca bersama, batas antara alat ini dan mesin bor sumur air sudah tergambar. Yang benar-benar mudah menimbulkan masalah bukanlah batas itu sendiri, melainkan beberapa cara membacanya—menganggap pra-bor fotovoltaik sebagai konstruksi sumur air skala kecil, menganggap kedalaman bor maksimum sebagai perkiraan kedalaman setiap lubang, menganggap nilai torsi sebagai izin melintasi lapisan tanah, atau menganggap sudut tanjakan sebagai dasar aman untuk berjalan. Berikut dijelaskan satu per satu berdasarkan isi yang diberikan dalam data.
Lihat dulu kegunaannya: pra-bor pondasi fotovoltaik dan konstruksi sumur air bukan jenis proyek yang sama

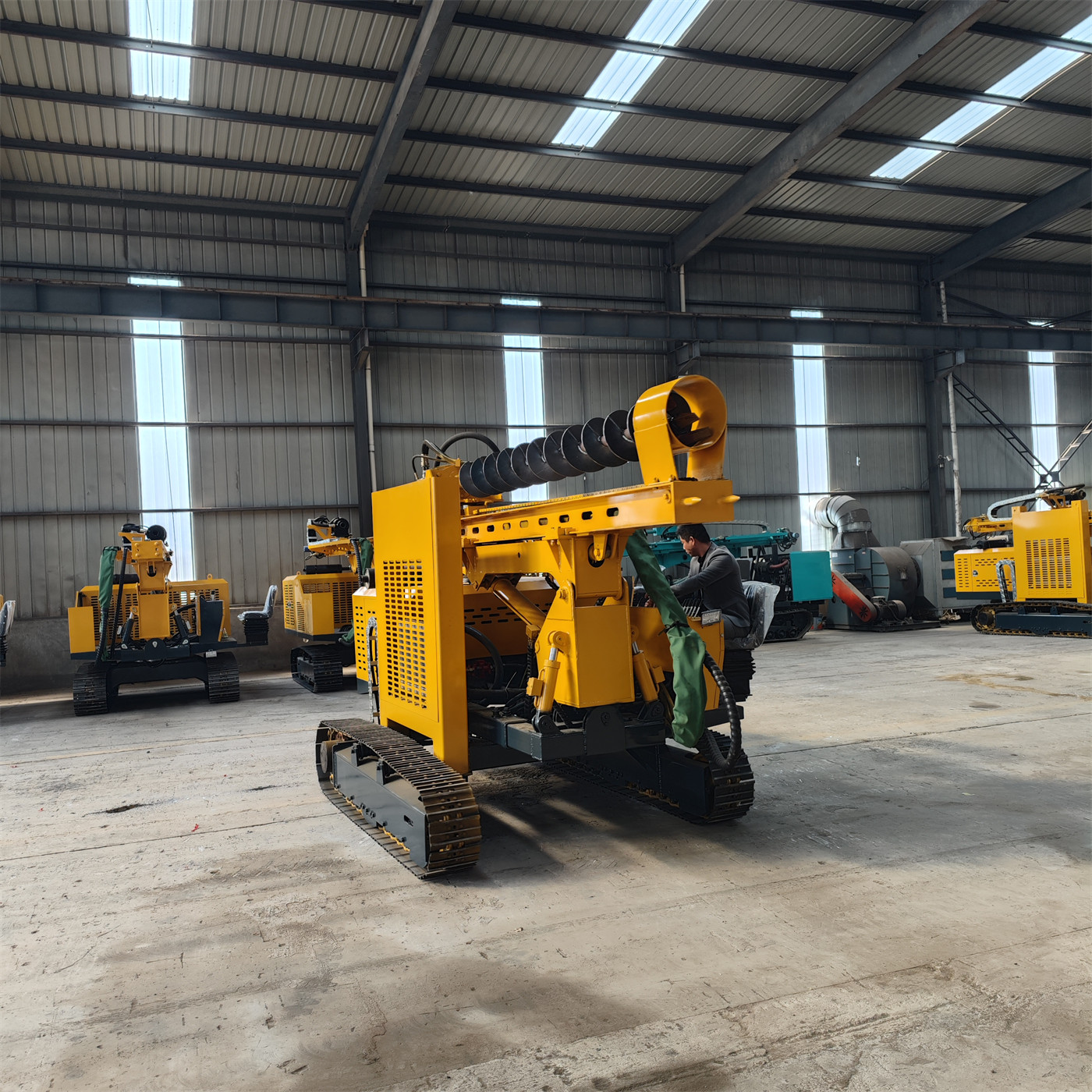

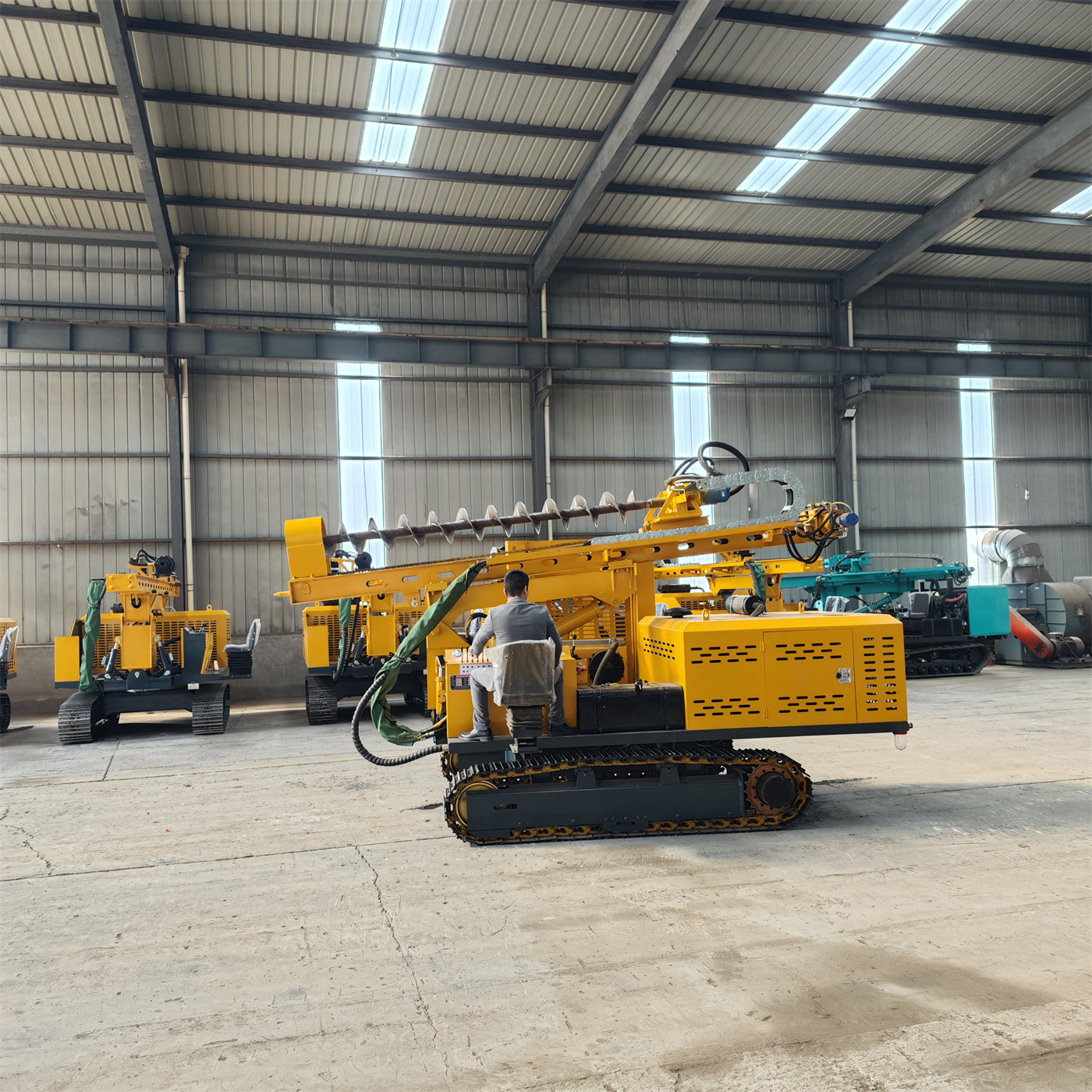

Data menempatkan PV390 sebagai mesin pancang fotovoltaik hidraulis beroda rantai yang ditujukan untuk pembangkit listrik fotovoltaik di darat, area fotovoltaik pegunungan, dan pra-bor pondasi teknik, terutama untuk pra-bor pondasi penyangga fotovoltaik, pembuatan lubang, serta konstruksi pondasi tiang dengan aksesori yang sesuai. Alat ini tidak mencantumkan proses sumur air seperti pembuatan sumur, pemasangan pipa, dan pencucian sumur ke dalam cakupan penggunaannya.
Ini bukan perbedaan nama, melainkan perbedaan kombinasi parameter. Kedalaman bor PV390 adalah 0–6 m, diameter lubang 80–600 mm. Proyek sumur air biasanya memperhatikan posisi akuifer, kedalaman sumur jadi, diameter sumur, dan proses pemasangan pipa; kondisi ini tidak memiliki penjelasan yang sesuai dalam data PV390. Oleh karena itu, menggunakan PV390 untuk tugas sumur air tidak memiliki dasar parameter yang dapat diverifikasi.
Dari enam kesalahpahaman, mana yang paling sering muncul
Kesalahpahaman 1: Kedalaman bor 0–6 m berarti setiap lubang harus mencapai 6 meter
0–6 m adalah rentang kedalaman bor yang tertera pada peralatan, bukan nilai target konstruksi. Kedalaman aktual pondasi penyangga fotovoltaik, tiang pagar, dan proyek pondasi dangkal lainnya ditentukan oleh gambar desain proyek; proyek biasa belum tentu menggunakan 6 m. Batas kemampuan peralatan dan kedalaman desain proyek adalah dua hal yang berbeda.
Kesalahpahaman 2: Diameter lubang 80–600 mm hanyalah rentang pilihan
Data menyatakan bahwa 80–600 mm dapat digunakan untuk menyesuaikan berbagai tipe tiang, lubang pemandu, dan kebutuhan lubang pondasi: diameter lubang yang lebih kecil cocok untuk pra-bor posisi tiang konvensional, sedangkan diameter lubang yang lebih besar cocok untuk konstruksi yang memerlukan lubang pondasi lebih besar. Namun diameter lubang akhir harus mengacu pada gambar desain proyek dan bentuk pondasi; bukan berarti selama peralatan dapat mencakupnya, nilai itu bisa langsung digunakan.
Kesalahpahaman 3: Torsi 13000 N·m dapat mencakup lebih banyak lapisan tanah
Torsi reduksi PV390 adalah 13000 N·m, kecepatan putar batang bor 90 r/min, menggunakan tekanan rantai. Data menjelaskan torsi sebagai berikut: untuk diameter lubang besar, lapisan tanah padat, dan lapisan tanah yang bercampur kerikil, torsi yang lebih tinggi membantu mempertahankan rotasi; tetapi penetrasi aktual tetap bergantung pada jenis mata bor, struktur lapisan tanah, dan kontrol pendorongan. Artinya, torsi bukan faktor penentu tunggal; kecepatan penekanan dari tekanan rantai juga memengaruhi hasil.
Kesalahpahaman 4: Sudut tanjakan 35° sama dengan kemiringan yang aman untuk berjalan
Data mencantumkan sudut tanjakan 35°, sekaligus secara jelas mengingatkan: konstruksi di lereng aktual tetap harus mempertimbangkan kemiringan melintang, tingkat licin permukaan, jenis tanah, dan titik berat keseluruhan mesin; sudut tanjakan maksimum tidak boleh dijadikan satu-satunya dasar aman untuk berjalan. Area fotovoltaik umumnya berupa jalan tanah, padang rumput, dan tanah berkerikil; kondisi daya cengkeram aktual di lokasi ini masih berbeda dari nilai nominal.
Kesalahpahaman 5: Setelah mengganti alat bor impak dapat digunakan pada lapisan batuan, berarti mampu menangani pengeboran sumur batuan keras
Teks asli data menyatakan: setelah mengganti alat bor impak, alat dapat digunakan untuk konstruksi pada batuan lapuk kuat dan lapisan batuan, sekaligus menjelaskan bahwa alat bor yang sesuai harus dipilih berdasarkan kekerasan batuan, tingkat keutuhan, dan diameter lubang target. Data tidak memberikan model palu impak atau energi impak, sehingga tidak ada janji tambahan mengenai efisiensi batuan keras secara spesifik. Kemampuan ini hanya dapat dipahami sesuai pernyataan yang sudah ada dalam data.
Kesalahpahaman 6: Sasis beroda rantai dan penyesuaian posisi dapat menyelesaikan semua masalah lokasi
PV390 memiliki kemiringan tiang geser 120°, lengan ayun kiri-kanan dua silinder hidraulis, dan kompensasi maju-mundur 50 cm; ini adalah kemampuan penyesuaian posisi pengeboran dan posisi lubang, bukan kemampuan membangun jalan atau meratakan lokasi. Apakah peralatan dapat mencapai lokasi dan berhenti dengan stabil tetap bergantung pada jalan masuk dan kondisi lokasi di sekitar posisi tiang.
Pemeriksaan cepat batas parameter
| Item | Nilai data | Batasan saat penggunaan |
|---|---|---|
| Kedalaman bor | 0–6 m | Diposisikan untuk pondasi tiang fotovoltaik dan proyek pondasi dangkal, bukan konstruksi sumur air dalam |
| Diameter bor | 80–600 mm | Mengacu pada gambar desain proyek dan bentuk pondasi |
| Torsi reduksi | 13000 N·m | Penetrasi juga bergantung pada jenis mata bor, struktur lapisan tanah, dan kontrol pendorongan |
| Kecepatan putar batang bor | 90 r/min | Digunakan bersama tekanan rantai |
| Kemiringan tiang geser | 120° | Untuk penyesuaian posisi pengeboran di lereng |
| Kompensasi maju-mundur | 50 cm | Penyesuaian halus longitudinal posisi tiang |
| Sudut tanjakan | 35° | Perlu mempertimbangkan kemiringan melintang, kelembapan, jenis tanah, dan titik berat; bukan dasar aman untuk berjalan |
Membaca data berdasarkan lapisan tanah: apa yang bisa dilakukan, apa yang perlu diperhatikan
Data memberikan deskripsi klasifikasi untuk geologi yang sesuai, tetapi perhatian pada setiap kategori lebih layak diperhatikan daripada sekadar "cocok atau tidak":
- Lapisan tanah: cocok untuk pra-bor pondasi fotovoltaik konvensional dan konstruksi posisi tiang.
- Loes: sesuaikan parameter pengeboran berdasarkan kepadatan dan kadar air.
- Tanah liat: perhatikan mata bor yang lengket dan pembuangan tanah.
- Pasir kerikil: pilih alat bor berdasarkan ukuran partikel dan tingkat kepadatan; kondisi dinding lubang dan beban rotasi perlu dinilai di lapangan.
- Lapisan sampah timbunan: fokus pada pencegahan benda asing, rongga, dan hambatan lokal.
- Batuan lapuk kuat dan lapisan batuan: setelah mengganti alat bor impak, dapat digunakan untuk konstruksi pada lapisan tanah yang sesuai.
Data juga memiliki catatan tentang kontrol pendorongan: saat menghadapi kerikil, lapisan timbunan, atau batuan lapuk kuat, pendorongan harus dikontrol berdasarkan beban rotasi dan kondisi alat bor untuk menghindari penekanan terlalu cepat yang menyebabkan lubang miring, batang bor macet, atau benturan alat bor yang terlalu besar; jika terjadi benturan abnormal atau lonjakan beban rotasi, angkat bor dan periksa tepat waktu.
Bagian tenaga dan sasis hanya mempertahankan informasi dalam data
PV390 dilengkapi mesin Yuchai empat silinder 85 kW, menggunakan pompa tiga seri 40 / 40 / 32, motor penggerak TM09, dimensi keseluruhan 5200 × 2300 × 2650 mm, lebar pelat rantai 400 mm, sasis beroda rantai. Data menjelaskan pelat rantai 400 mm bermanfaat untuk mendistribusikan tekanan tanah dan meningkatkan kemampuan cengkeram di jalan tanah, padang rumput, tanah berkerikil, dan lereng; sedangkan tenaga diesel lebih cocok untuk konstruksi mandiri di lapangan, dan selama operasi beban tinggi terus-menerus perlu fokus memeriksa sistem pendingin, filter udara, dan sistem bahan bakar.
Data juga menyebutkan satu catatan model: model produk dalam data asli adalah SL390, setelah dikonfirmasi menjadi PV390; artikel ini secara konsisten menggunakan PV390, sedangkan parameter teknis lainnya disusun sesuai data yang diberikan.
Bagian yang perlu dikonfirmasi di lapangan atau melalui dokumen desain
Beberapa item berikut tidak diberikan kesimpulannya dalam data yang ada dan hanya dapat diverifikasi di tingkat proyek: efisiensi pengeboran aktual dan kualitas lubang jadi perlu dikombinasikan dengan kondisi geologi, bentuk alat bor, tipe tiang, diameter lubang, sudut konstruksi, dan metode operasi; nilai diameter lubang yang sesuai harus mengacu pada gambar desain pondasi; model spesifik dan energi impak alat bor impak tidak diberikan dalam data; kondisi aman berjalan di lereng perlu dinilai secara komprehensif berdasarkan kemiringan melintang aktual, tingkat licin permukaan, jenis tanah, dan titik berat keseluruhan mesin.
Setelah membedakan beberapa item ini dengan jelas, batas PV390 tidak akan terpengaruh oleh satu nilai tunggal: alat ini adalah peralatan hidraulis beroda rantai yang ditujukan untuk pra-bor pondasi fotovoltaik; kedalaman bor, diameter lubang, dan adaptasi geologis semuanya tertulis dalam cakupan datanya sendiri, dan tugas di luar cakupan tersebut memerlukan dasar lain.
