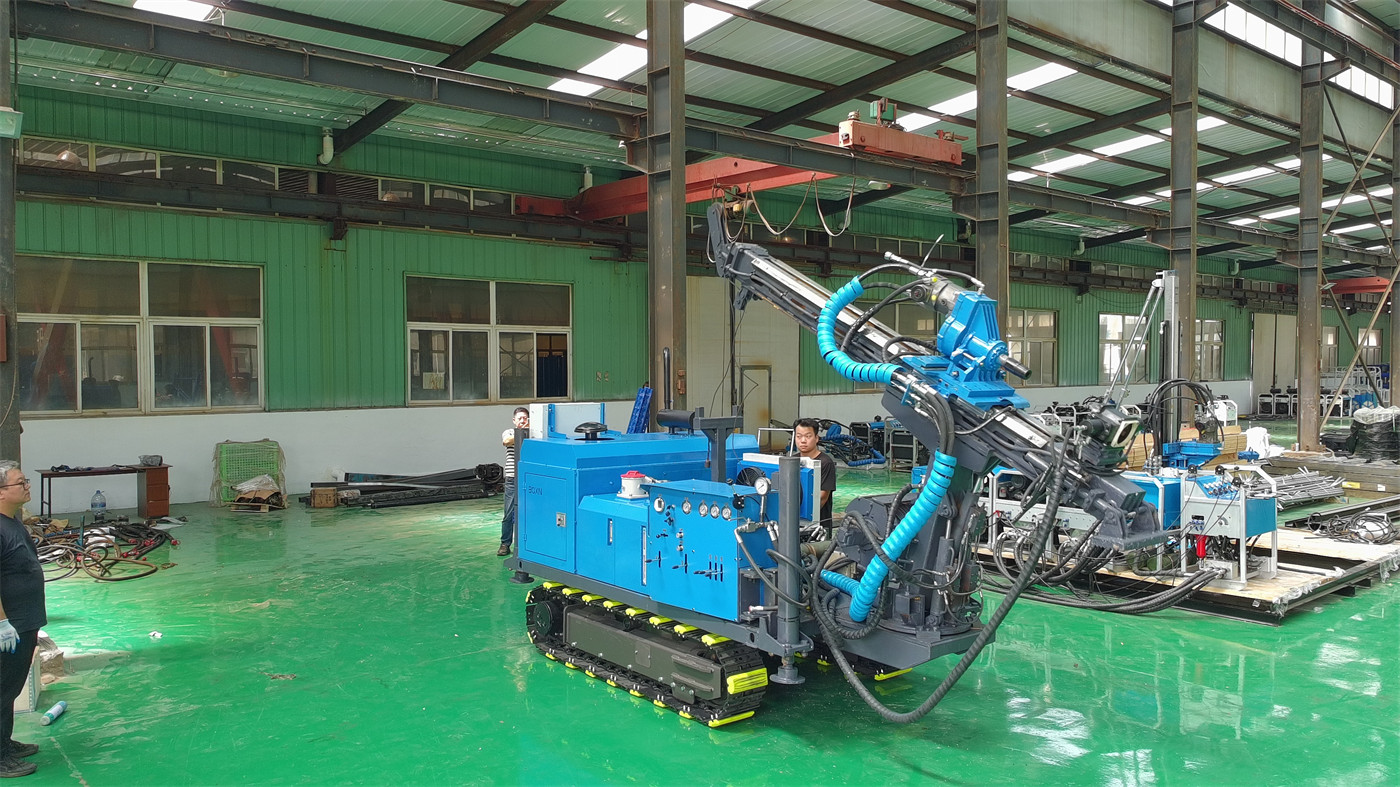

DTH30C adalah crawler hydraulic DTH drill kelas 30 meter, dengan parameter inti yang diberikan data yaitu kedalaman bor maksimum 30 m, diameter lubang 76–280 mm, torsi putar maksimum 3500 N·m, kekerasan batuan yang sesuai sekitar f = 8–24, diposisikan untuk anchor lereng, pra-bor pondasi, tambang batu, dan proyek jalan pada batuan keras sedang-tinggi untuk lubang pendek dan menengah-dangkal. Saat pengadaan, terima dulu satu premis: batas kemampuannya dalam 30 meter, ditujukan untuk lubang teknik, bukan sumur air dalam.
Pastikan dulu ini peralatan lubang teknik, bukan rig sumur air dalam
Data menyatakan DTH30C memiliki kedalaman bor maksimum 30 m, cocok untuk lubang anchor lereng, lubang kabel anchor, lubang drainase, pra-bor pondasi, lubang pendek tambang batu, dan pra-bor tiang pendek. Untuk konstruksi sumur air dalam 200 m, 300 m ke atas, harus dipilih rig sumur air khusus, tidak boleh menggunakan DTH drill teknik kelas 30 meter ini sebagai peralatan sumur air dalam. Hal ini menentukan arah evaluasi pengadaan: jika kebutuhan utama proyek adalah pembuatan sumur dan manajemen string bor dalam, pemilihan harus langsung beralih ke seri rig sumur air, bukan menambahkan persyaratan di luar jangkauan pada DTH30C.
Hubungan kesesuaian torsi 3500 N·m dengan diameter lubang 76–280 mm
Torsi putar maksimum yang diberikan data adalah 3500 N·m, dapat memenuhi kebutuhan pengeboran DTH untuk sebagian besar lubang teknik 76–280 mm. Perlu diperhatikan, diameter lubang dan torsi bukan korespondensi tetap satu-ke-satu, dalam konstruksi aktual putaran, dorong, dan tumbukan harus tetap selaras. Data juga mengingatkan: jika terjadi peningkatan hambatan putar terus-menerus, penurunan volume serpihan balik, atau mata bor bergetar jelas, parameter harus segera disesuaikan dan lubang dibersihkan. Pada tahap pengadaan, bagian ini dapat dijadikan dasar penilaian pemilihan—3500 N·m adalah nilai batas atas, bukan nilai jaminan untuk setiap diameter lubang; semakin besar diameter lubang dan semakin keras batuan, semakin perlu penyesuaian parameter di lokasi.
Selain torsi, sistem feed menentukan efisiensi sambungan batang dan lubang menengah-pendek
Langkah rel DTH30C 3,2 m, langkah efektif 2,2 m, tinggi pemancangan 2,2 m. Data menjelaskan kombinasi ini cocok untuk konstruksi batang bor menengah-pendek dan tiang pendek, tetap ringkas sekaligus memenuhi ritme proyek umum. Dengan kata lain, langkah efektif 2,2 m sesuai dengan ritme sambungan batang yang lebih pendek; saat pengadaan perlu disesuaikan dengan kedalaman lubang tunggal dan konfigurasi panjang batang bor proyek Anda.
Kecepatan dorong 53 m/min bukan kecepatan penetrasi
Data secara jelas menyatakan 53 m/min adalah kecepatan gerak cepat mekanisme dorong, terutama untuk pengembalian power head, penanganan batang bor, dan gerakan non-pengeboran, tidak dapat langsung dipahami sebagai kecepatan penetrasi batuan aktual. Efisiensi pengeboran sebenarnya dipengaruhi kekerasan batuan, diameter lubang, spesifikasi DTH hammer, kemampuan kompresor udara, dan keausan mata bor. Jika dalam dokumen pengadaan ada penjelasan yang menganggap 53 m/min sebagai penetrasi batuan, harus dikoreksi sesuai maksud data asli.
Jenis lubang dan kondisi posisi yang sesuai untuk anchor lereng
Data mencantumkan anchor lereng sebagai salah satu penggunaan utama, mencakup lubang anchor, lubang kabel anchor, dan lubang drainase pada lereng jalan raya, lereng kereta api, lereng galian, dan struktur penahan tanah. Peralatan memiliki sudut ayun 18–180°, dapat menyesuaikan posisi pengeboran sesuai arah lubang desain, dan memiliki fungsi penyesuaian sudut kemiringan.
Ada dua hal yang perlu dikonfirmasi sebelum pengadaan:
- Data asli hanya menyatakan memiliki fungsi penyesuaian sudut kemiringan, tidak memberikan rentang nilai sudut spesifik; desain proyek aktual harus mengacu pada konfigurasi produksi final dan dokumen konfirmasi teknis peralatan.
- Sebelum konstruksi lereng, periksa dulu stabilitas platform, risiko batu jatuh, dan kondisi penyangga, hindari operasi langsung peralatan di permukaan lereng yang tidak stabil. Ini adalah verifikasi kondisi konstruksi, bukan hal yang dapat digantikan parameter peralatan.
Cakupan aplikasi pra-bor pondasi, tambang batu, dan proyek jalan
Dalam arah pra-bor pondasi, skenario aplikasi yang diberikan data meliputi pondasi peralatan, tiang pagar pengaman, tiang pendek, dan fondasi batuan keras. Saat menghadapi lapisan batuan utuh dapat terlebih dahulu menggunakan pengeboran DTH untuk membentuk pra-bor, mengurangi hambatan pemancangan atau pemasangan berikutnya. Dalam arah tambang batu, DTH30C dapat digunakan untuk lubang jenjang, lubang bantu pemecahan batuan, dan lubang teknik lokal; dibandingkan rig lubang peledakan besar, lebih cocok untuk lingkungan konstruksi dengan lahan sempit, kedalaman lubang relatif dangkal, dan kebutuhan penyesuaian posisi lubang yang sering. Dalam arah proyek jalan, dapat digunakan untuk perkuatan lereng, lubang drainase, persiapan penggalian batuan, dan pengeboran lubang menengah-dangkal untuk fondasi pagar pengaman.
Kesamaan penggunaan ini adalah kedalaman lubang terbatas, penyesuaian posisi lubang sering, lahan tidak selalu luas, konsisten dengan kombinasi kedalaman bor 30 m dan bodi ringkas.
Batas pendampingan konsumsi udara, kompresor udara, dan DTH hammer
Pengeboran DTH mengandalkan udara terkompresi untuk menggerakkan DTH hammer dan mengeluarkan serpihan batuan. Konsumsi udara referensi dalam data sekitar 8 m³/min, tetapi tabel asli sebenarnya mencantumkan 8 m²/min. Data yang ada menafsirkan sesuai satuan umum aliran udara terkompresi sebagai m³/min, dan mempertahankan penjelasan dalam tabel parameter. Hal ini harus diajukan secara terpisah saat permintaan penawaran pengadaan, mengacu pada konfirmasi data teknis resmi, jangan langsung menggunakan hasil konversi untuk menandatangani kontrak.
Data juga mengingatkan, pada kondisi batuan keras terutama harus menjamin pasokan udara terkompresi dan pelumasan DTH hammer; dalam konstruksi aktual harus memilih DTH hammer dan mata bor sesuai tingkat keutuhan batuan, abrasivitas, dan diameter lubang. Opsi pendamping meliputi DTH hammer, mata bor, batang bor, alat casing, kompresor udara, selang udara tekanan tinggi, oil mist lubricator, dust collector atau perangkat penekan debu kabut air.
Batasan dimensi dan berat keseluruhan terhadap masuk dan perpindahan lokasi

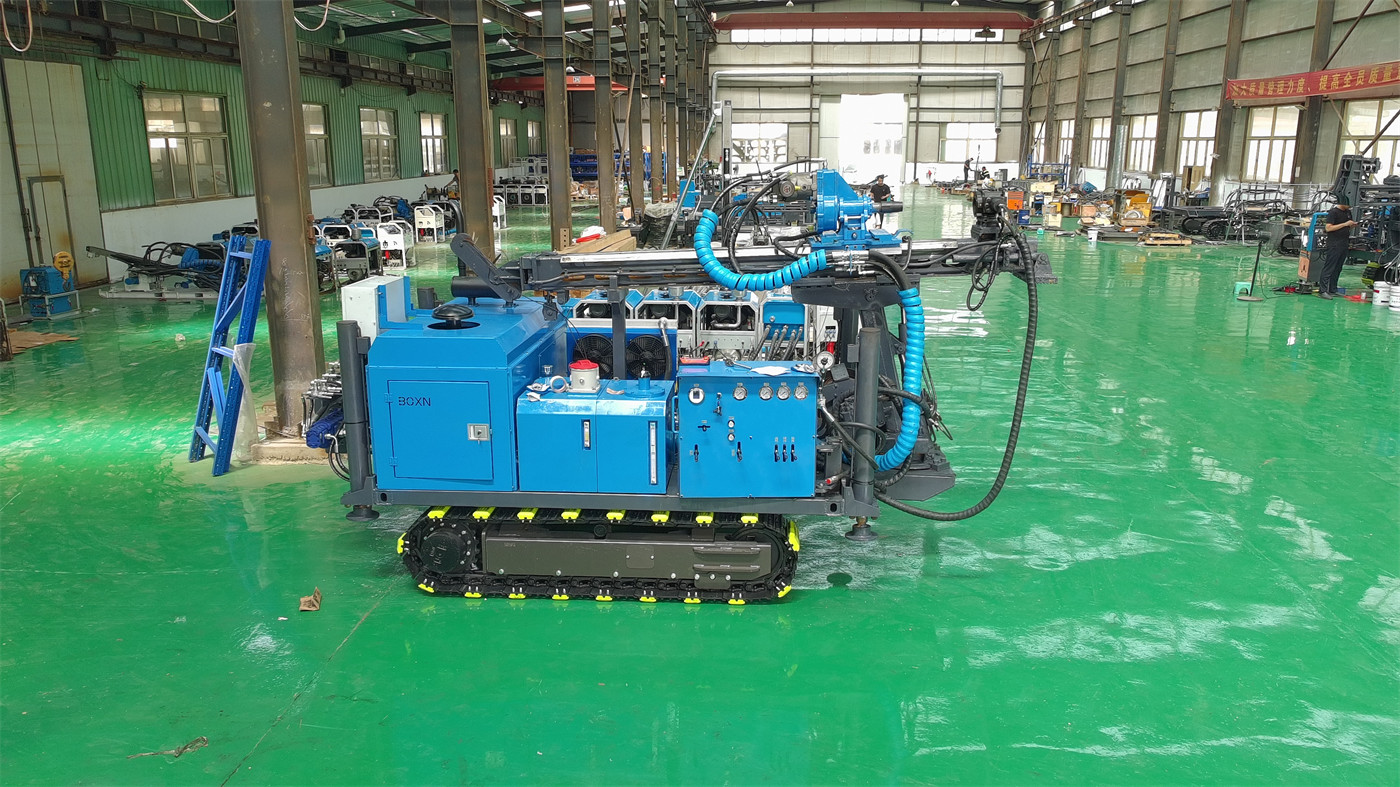

Dimensi luar DTH30C sekitar 3200 × 1200 × 1850 mm, lebar sekitar 1,2 m, berat keseluruhan sekitar 2500 kg. Data menjelaskan cocok untuk sebagian area pabrik, lokasi proyek dalam pagar, dan jalur konstruksi sempit, juga relatif mudah diangkut dan bongkar muat. Sebelum pengadaan tetap harus memastikan ruang putar, daya dukung tanah, jalur pipa bawah tanah, dan bangunan sekitar. Peralatan menggunakan chassis crawler karet teknik, data menyatakan memiliki kemampuan cengkeram lebih baik pada kerikil, tanah padat, jalan yang belum sepenuhnya mengeras, dan medan kasar umum, sekaligus lebih ramah pada permukaan perkerasan dan lantai beton yang sudah selesai. Kecepatan jalan 5–10 km/h, permukaan yang sesuai adalah tanah padat, jalan kerikil, jalan akses konstruksi, dan lokasi tidak rata umum.
Parameter teknis utama
| Item Parameter | Nilai Parameter |
|---|---|
| Model Produk | DTH30C |
| Jenis Peralatan | Crawler hydraulic DTH drill multifungsi |
| Bentuk Chassis | Chassis crawler karet teknik |
| Cara Jalan | Penggerak crawler hidrolik |
| Tenaga | Diesel 36,8 kW (opsional) |
| Kedalaman Bor Maksimum | 30 m |
| Diameter Lubang | 76–280 mm |
| Kekerasan Batuan yang Sesuai | Keras sedang-tinggi, sekitar f = 8–24 |
| Torsi Putar Maksimum | 3500 N·m |
| Konsumsi Udara Referensi | Sekitar 8 m³/min (tabel asli mencantumkan 8 m²/min, mengacu pada data teknis resmi) |
| Langkah Rel | 3,2 m |
| Langkah Efektif | 2,2 m |
| Kecepatan Dorong | 53 m/min (kecepatan gerak cepat) |
| Tinggi Pemancangan | 2,2 m |
| Penyesuaian Sudut Kemiringan | Ada, data asli tidak memberikan rentang sudut spesifik |
| Sudut Ayun | 18–180° |
| Kecepatan Jalan | 5–10 km/h |
| Dimensi Luar | 3200 × 1200 × 1850 mm |
| Berat Keseluruhan | 2500 kg |
Hal yang perlu dikonfirmasi tambahan untuk formasi pecah dan batuan lapuk
Data menunjukkan, batuan lapuk, lapisan campuran tanah-batuan, dan lapisan penutup lepas bagian atas mudah mengalami ketidakstabilan dinding lubang; formasi seperti ini harus mengurangi kecepatan dorong, dan sesuai kebutuhan menggunakan casing, alat bor awal, atau metode stabilisasi lubang atas lainnya. Pada zona rekahan dan patahan mudah terjadi jatuhnya blok, kebocoran udara, dan macet bor; harus mengurangi dorong terlalu cepat, menjaga pembersihan lubang terus-menerus, dan menggunakan casing sesuai kondisi dinding lubang; jika tekanan jalur udara tekanan tinggi tidak normal atau serpihan balik tiba-tiba berhenti, hentikan bor dulu untuk pemeriksaan, jangan terus memaksa dorong. Ini adalah poin perhatian konstruksi yang diberikan data, parameter proses spesifik tetap harus ditentukan sesuai kondisi lokasi.
Informasi yang perlu diverifikasi ke produsen sebelum pengadaan
- Satuan dan nilai akurat konsumsi udara referensi, tabel asli mencantumkan 8 m²/min, perlu dikonfirmasi dengan data teknis resmi.
- Rentang sudut spesifik penyesuaian sudut kemiringan, data yang ada tidak memberikan nilai.
- Diesel 36,8 kW adalah item opsional, perlu konfirmasi konfigurasi pasokan final.
- Daftar pendamping DTH hammer, mata bor, batang bor, alat casing, dan kompresor udara yang diperlukan untuk proyek anchor lereng dan pra-bor pondasi.
- Beban dan cara pengikatan kendaraan pengangkut, berat keseluruhan sekitar 2500 kg, jalur bongkar muat harus memiliki daya dukung cukup.
Data tidak memberikan harga, catatan transaksi, data pengujian, atau informasi sertifikasi; artikel ini tidak menambahkan konten tersebut. Kekerasan batuan aktual, diameter lubang, spesifikasi DTH hammer, kemampuan kompresor udara, dan cara operasi dapat berbeda; efisiensi pengeboran dan hasil konstruksi akhir harus mengacu pada kondisi lokasi.
