Dalam data WR450SE, daya angkat 20 T berbaris bersama beberapa angka: kedalaman bor maksimum 450 m, batang bor 6 m, diameter batang bor yang direkomendasikan 89 / 102 mm, kecepatan angkat cepat 30 m/min, winch bantu 1,1 T (opsional 2,5 T). Kolom daya angkat tidak seperti kedalaman bor yang langsung berkorespondensi dengan target proyek; ia lebih seperti besaran antara—di atas terhubung dengan berat rangkaian bor, di bawah terhubung dengan tripping, casing, dan penanganan anomali dalam lubang. Artikel ini hanya melihat apa yang ditanggung oleh satu nilai ini pada kedalaman lubang kelas 450 meter, serta bagian mana yang belum memiliki kesimpulan kuantitatif dalam data.
Bedakan dulu: daya angkat tidak sama dengan kemampuan pengeboran
Daya angkat menggambarkan seberapa berat rangkaian bor yang dapat diangkat oleh sistem pengangkatan, sedangkan torsi putar menggambarkan seberapa berat alat yang dapat digerakkan oleh rangkaian bor di dasar lubang; keduanya bekerja pada arah yang berbeda di dalam lubang. Torsi putar maksimum yang diberikan WR450SE adalah 9000 / 4500 N·m, dengan kecepatan putar maksimum 90 / 180 r/min. Jika daya angkat dan torsi dicampur dalam satu angka, akan keliru menganggap keduanya dapat dikonversi satu sama lain—data tidak memberikan hubungan konversi seperti itu.
Hal lain yang mudah membingungkan: daya angkat 20 T bukan berat maksimum objek yang dapat ditarik oleh peralatan ini. Rangkaian bor dalam lubang, gesekan dinding lubang, apakah membawa casing, apakah terjepit, semuanya akan membuat beban aktual yang perlu diatasi menyimpang dari berat bersih rangkaian bor. Data memposisikan daya angkat 20 T pada "memenuhi tripping batang bor konvensional kelas 450 meter, pengambilan kembali DTH hammer, dan sebagian pekerjaan casing"; ini adalah pernyataan kondisi penggunaan, bukan janji kuantitatif tentang margin beban.
Semakin mendekati batang bor berikutnya, beban semakin bertambah
Untuk kedalaman lubang 450 meter dengan batang bor 6 m, jumlah batang bor yang dibutuhkan secara teoretis ditentukan oleh kedalaman lubang dibagi panjang satu batang; semakin besar diameter lubang bor, berat batang bor per satuan panjang juga berubah. Data merekomendasikan dua diameter batang bor, 89 mm dan 102 mm, tanpa memberikan berat total rangkaian bor yang sesuai untuk setiap kedalaman lubang secara terpisah. Oleh karena itu, saat merancang sumur tertentu, panjang, diameter, dan jumlah batang bor perlu dihitung terpisah sesuai spesifikasi batang bor yang benar-benar dipilih, lalu hasil perhitungan dibandingkan dengan daya angkat 20 T untuk melihat apakah berada dalam rentang yang wajar.
Setelah kedalaman lubang bertambah, ada dua beban lagi yang tidak termasuk berat bersih rangkaian bor: pertama, gesekan dinding lubang; kedua, serpihan bor yang mungkin tertinggal di atas alat dasar lubang saat mencabut bor. Data menyebutkan runtuhan, kebocoran udara, dan terjepit dalam deskripsi zona patahan, serta menyebutkan bahwa semburan air akan mengubah kondisi kerja dalam lubang dalam deskripsi akuifer. Semua ini terjadi di luar daya angkat 20 T dan tidak dapat langsung digunakan untuk menghitung "seberapa dalam yang dapat diangkat" dari nilai daya angkat.
Selain daya angkat, ada tiga item pendukung dalam tahap proses yang sama
| Item parameter | Nilai data | Muncul pada proses mana |
|---|---|---|
| Kecepatan angkat cepat | 30 m/min | Gerakan bantu seperti pengembalian power head dan operasi batang bor |
| Kecepatan maju cepat | 55 m/min | Sama seperti di atas, arah berlawanan |
| Daya angkat winch bantu | 1,1 T (opsional 2,5 T) | Pemindahan rangkaian bor, dapat ditingkatkan untuk proyek dengan aksesori berat |
| Langkah kaki hidrolik | 1,6 m | Perataan dan penopang |
Kecepatan angkat cepat mudah dipahami sebagai kecepatan mencabut bor, tetapi data menulis "digunakan untuk pengembalian power head, operasi batang bor, dan gerakan bantu lainnya, dapat mengurangi waktu non-pengeboran, tetapi tidak dapat secara langsung mewakili kecepatan penetrasi lapisan batuan sebenarnya". Kalimat ini membatasi penggunaan nilai 30 m/min pada gerakan bantu; saat membacanya, jangan diperluas ke efisiensi pengeboran.
Winch bantu 1,1 T dan pengangkatan utama 20 T adalah dua sistem, dan objek kerjanya juga berbeda: pengangkatan utama berhubungan dengan rangkaian bor dalam lubang, sedangkan winch bantu berhubungan dengan pemindahan rangkaian bor di permukaan. Data menyebutkan bahwa ketika DTH hammer, casing, atau aksesori lain cukup berat dalam proyek, konfigurasi 2,5 T dapat dipertimbangkan untuk ditingkatkan.
Hubungan antara daya angkat dengan diameter lubang dan formasi tidak diberikan dalam data
Rentang diameter lubang bor WR450SE adalah 105–400 mm. Data mengaitkan diameter lubang, torsi putar, dan tekanan udara masing-masing dengan kondisi kerja yang berbeda: lubang berdiameter besar, batuan keras, atau segmen lubang dengan hambatan lebih besar menggunakan gigi putaran rendah torsi tinggi; tahap dengan hambatan relatif lebih kecil menggunakan gigi putaran tinggi; pengeboran DTH pneumatik merekomendasikan tekanan kerja 1,2–3,5 MPa, dengan konsumsi udara 16–55 m³/min. Ketiga kelompok parameter ini masing-masing memiliki hubungan yang sesuai, tetapi data tidak memberikan tabel konversi "berapa panjang rangkaian bor yang dapat diangkat oleh daya angkat 20 T pada diameter lubang tertentu", juga tidak mencantumkan kebutuhan daya angkat untuk pekerjaan casing pada berbagai diameter lubang.
Saat merancang sumur tertentu, informasi seperti diameter sumur, spesifikasi rangkaian bor dan casing yang dimasukkan, serta perkiraan gesekan dalam lubang perlu dilengkapi, lalu menilai apakah daya angkat 20 T masih memiliki margin. Kalimat dalam data "setelah kedalaman lubang bertambah, berat sendiri batang bor dan gesekan dinding lubang akan meningkat, oleh karena itu ketika menghadapi hambatan pencabutan bor yang tidak normal, pertama-tama nilai kondisi dinding lubang, pembuangan serpihan, dan rangkaian bor, lalu ambil tindakan seperti pembersihan lubang, pencabutan perlahan, atau casing" dapat digunakan untuk menentukan arah penanganan pada kondisi tidak normal, tetapi bukan merupakan langkah operasi yang aman.
Melihat daya angkat kembali dalam kondisi mesin secara keseluruhan

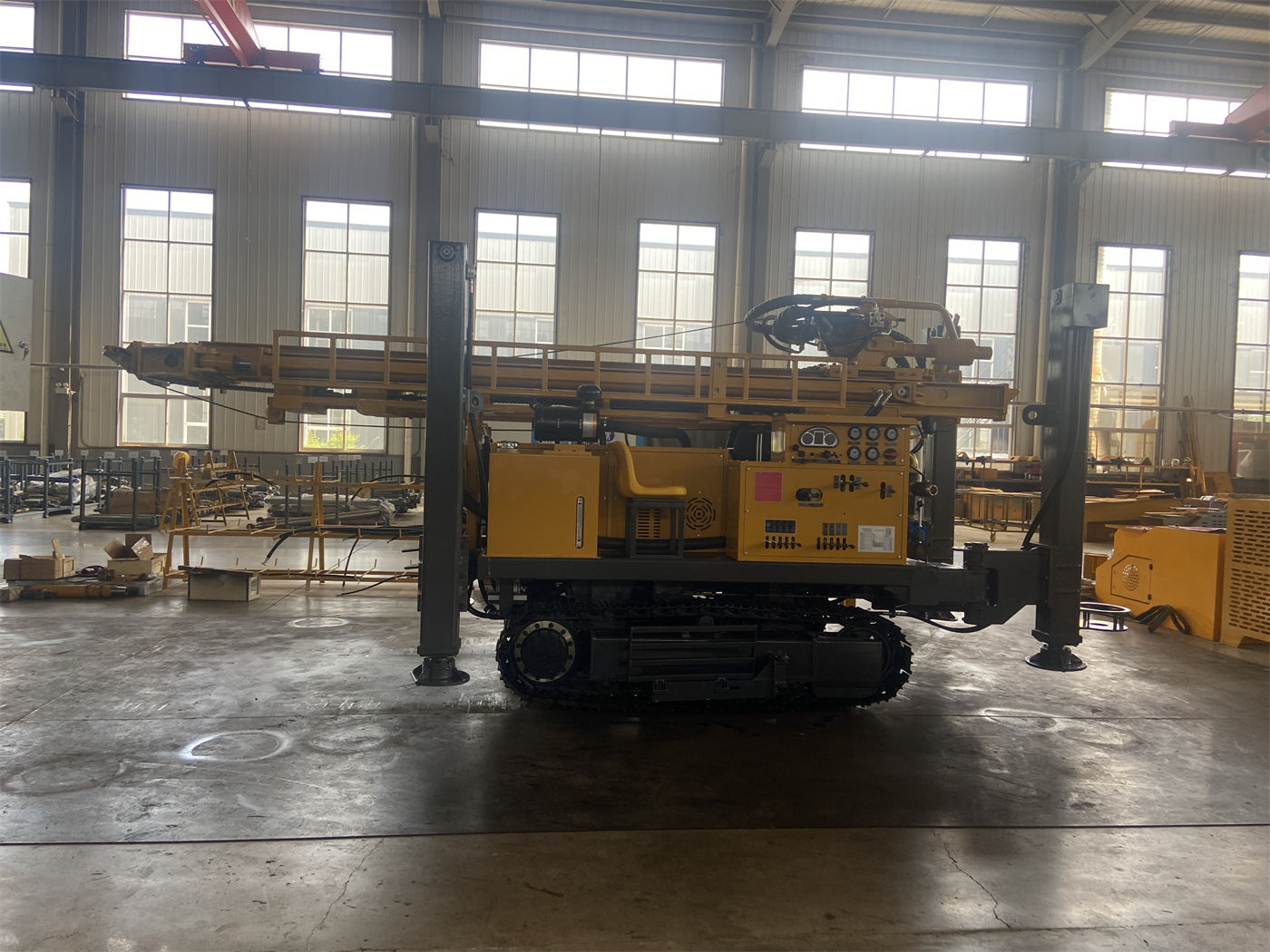

Daya angkat 20 T dipadukan dengan sistem tenaga 92 kW, berat mesin sekitar 8,5 T, dimensi luar sekitar 5,85 × 1,8 × 2,4 m, dan kecepatan berjalan sekitar 2,5 km/jam, dengan sudut tanjakan maksimum referensi 21°. Parameter-parameter ini masing-masing membatasi tenaga, perpindahan lokasi, dan adaptasi lahan, dan tidak memiliki hubungan konversi dengan daya angkat itu sendiri, tetapi bersama-sama menentukan kondisi keseluruhan peralatan ini saat menangani kedalaman lubang kelas 450 meter. Tanah lunak harus menggunakan pelat alas untuk menghindari penurunan kaki; sebelum perpindahan lokasi, daya dukung tanah dan kondisi lereng harus dipastikan; ini semua adalah item peringatan yang jelas dalam data.
Paragraf terakhir data menyatakan: karena kondisi geologi aktual, alat dalam lubang, sudut pengeboran, dan metode operasi berbeda-beda, efisiensi pengeboran akhir, kedalaman bor, dan hasil penyelesaian sumur harus mengacu pada kondisi lapangan. Kalimat yang sama juga berlaku untuk daya angkat 20 T—ia menyediakan kemampuan pengangkatan untuk operasi konvensional kelas 450 meter; untuk rangkaian bor dan pengaturan casing pada sumur tertentu, masih perlu dihitung terpisah pada tahap desain. Bagian konversi dan metode yang tidak tercakup dalam data perlu dikonfirmasi kepada produsen atau teknisi teknik sebelum digunakan.
