Semakin besar nilai kedalaman bor, harga, berat transportasi, penggunaan lahan, dan waktu masuk lokasi akan meningkat secara bersamaan. Oleh karena itu, pertanyaan "tingkat mana yang harus digunakan" sebenarnya bukan terletak pada apakah mampu menembus kedalaman tertentu, melainkan pada penilaian awal apakah kedalaman sumur target benar-benar memerlukan peralatan tingkat ini. Model kelas 1000 meter ke atas yang telah dipublikasikan di situs ini mencantumkan kedalaman bor 1000 m, 1200 m, dan 1500 m, tetapi perbedaan di antara ketiganya tidak hanya pada tiga angka tersebut. Berikut ini diuraikan menurut urutan penilaian yang dapat dieksekusi, setiap langkah hanya menggunakan nilai dan deskripsi yang muncul dalam data.
Langkah 1: Pisahkan kedalaman sumur target menjadi "harus dicapai" dan "mungkin dicapai"
"Kedalaman bor maksimum" suatu peralatan adalah batas kemampuan, sedangkan kedalaman desain sumur tertentu ditentukan oleh data hidrogeologi, kedalaman terkubur akuifer target, dan struktur penyelesaian sumur. Keduanya bukan besaran yang sama. Ambil contoh WR1000S, data menyebutkan kedalaman bor maksimum 1000 m, diameter lubang bor 105–800 mm, dan secara jelas menyatakan "kedalaman sumur aktual masih perlu ditentukan berdasarkan data hidrogeologi, struktur formasi, dan akuifer target". Jika dibaca terbalik, artinya: jika akuifer target di suatu daerah umumnya berada pada 700–800 m, maka alasan memilih peralatan kelas 1000 meter bukanlah "pokoknya harus mencapai 1000 meter", melainkan agar kedalaman bor, kemampuan penanganan rangkaian bor, dan struktur penyelesaian sumur semuanya memiliki margin dalam rentang tersebut.
Oleh karena itu, hal pertama yang harus dipastikan adalah membagi kedalaman sumur dalam proyek menjadi dua kolom: kedalaman yang benar-benar perlu dicapai oleh sebagian besar sumur, dan nilai terdalam yang mungkin dicapai oleh sumur tertentu. Kolom pertama menentukan rentang kerja normal peralatan, kolom kedua menentukan berapa besar cadangan yang harus disediakan untuk batas kemampuan. Data tidak memberikan standar kuantitatif "berapa margin yang sesuai", kolom ini perlu dikonfirmasi secara terpisah sesuai kondisi aktual proyek.
Langkah 2: Diameter lubang dan struktur penyelesaian sumur akan mengubah penilaian kedalaman sumur secara terbalik
Beban peralatan tingkat yang sama berbeda pada diameter lubang yang berbeda. Rentang diameter lubang WR1000S adalah 105–800 mm, rentang yang sangat lebar. Ada satu batasan dalam data yang perlu diperhatikan: "Semakin besar diameter lubang, semakin tinggi persyaratan untuk kompresor udara, alat bor, casing, dan beban seluruh mesin, sehingga tidak dapat melakukan konstruksi rutin hanya berdasarkan diameter lubang maksimum." Ini menunjukkan bahwa batas atas 800 mm lebih mendekati batas kemampuan, bukan diameter lubang umum yang dapat bekerja stabil dalam jangka panjang.
Langkah ini ditempatkan setelah langkah pertama karena struktur penyelesaian sumur menentukan spesifikasi casing, ukuran pipa filter, dan apakah diperlukan diameter sumur yang lebih besar. Jika pada tahap akhir proyek perlu memasang casing berdiameter besar atau menggunakan struktur pompa dengan aliran besar, maka pada kedalaman sumur yang sama, beban aktual yang ditanggung peralatan akan jauh lebih tinggi daripada rencana diameter sumur konvensional. Pada saat ini, kembali ke langkah pertama untuk memeriksa ulang margin kedalaman sumur lebih aman daripada langsung memilih peralatan berdasarkan kedalaman bor.
Langkah 3: Periksa beban rangkaian bor dengan gaya angkat dan torsi, bukan dengan kedalaman bor
Kedalaman bor sendiri tidak menghasilkan beban, beban berasal dari rangkaian bor di dalam lubang. Ambil contoh WR1000S, nilai terkait yang diberikan data adalah: gaya angkat 52 T, gaya tekan aksial 8 T, torsi putar 26000 / 13000 N·m, kecepatan putar maksimum 70 / 140 r/min, diameter pipa bor yang direkomendasikan 114 mm, mendukung pipa bor 6 m. Nilai-nilai ini jika digabungkan baru dapat menjelaskan kemampuan kontrol rangkaian bor pada kedalaman lubang kelas 1000 meter.
| Parameter | WR1000S | Keterangan |
|---|---|---|
| Kedalaman bor maksimum | 1000 m | Batas kemampuan, tidak sama dengan kedalaman desain setiap sumur |
| Diameter lubang bor | 105–800 mm | Diameter lubang besar menghasilkan beban lebih tinggi, tidak cocok sebagai diameter lubang rutin |
| Gaya angkat | 52 T | Digunakan untuk tripping, pengambilan alat bor, dan sebagian pekerjaan casing berukuran besar |
| Torsi putar | 26000 / 13000 N·m | Torsi tinggi putaran rendah digunakan untuk diameter lubang besar, batuan keras, dan segmen lubang dengan gesekan tinggi |
| Pipa bor | 6 m, diameter direkomendasikan 114 mm | Mengurangi frekuensi sambung-lepas pada lubang dalam, menurunkan waktu tambahan dan intensitas tenaga kerja |
| Tekanan kerja | 1,6–8 MPa, konsumsi udara 16–96 m³/min | Perlu ditentukan secara komprehensif berdasarkan DTH hammer, diameter lubang, kedalaman lubang, ketinggian, dan kekerasan batuan |
Data memberikan pernyataan tentang gaya angkat: "Pada kedalaman lubang kelas 1000 meter, berat sendiri pipa bor, gesekan dinding lubang, berat casing, dan tersangkut lokal akan menuntut persyaratan lebih tinggi pada sistem angkat." Pernyataan ini menunjukkan bahwa gaya angkat tidak hanya melayani tripping normal. Gaya angkat juga harus memberikan ruang operasi dalam kondisi abnormal di dalam lubang. Namun data tidak memberikan hasil kuantitatif "berapa gaya angkat harus lebih tinggi dari berat sendiri rangkaian bor", beban aktual dalam kondisi tersangkut, penyempitan lubang, dan runtuhan batuan perlu dinilai berdasarkan catatan proyek.
Langkah 4: Panjang pipa bor dan bentuk menara menentukan proses, bukan hanya transportasi
Makna pipa bor 6 m untuk kedalaman lubang kelas 1000 meter telah ditulis secara langsung dalam data: jika menggunakan pipa bor yang terlalu pendek, frekuensi sambung-lepas akan meningkat drastis, waktu tambahan dan intensitas tenaga kerja akan menumpuk dengan cepat. Hal ini lebih jelas pada peralatan kelas 1500 meter, WR1500S mendukung pipa bor 9,6 m, semakin panjang rangkaian bor, semakin rendah frekuensi sambung-lepas, tetapi berat satu batang pipa bor dan persyaratan pengangkatan juga meningkat secara bersamaan.

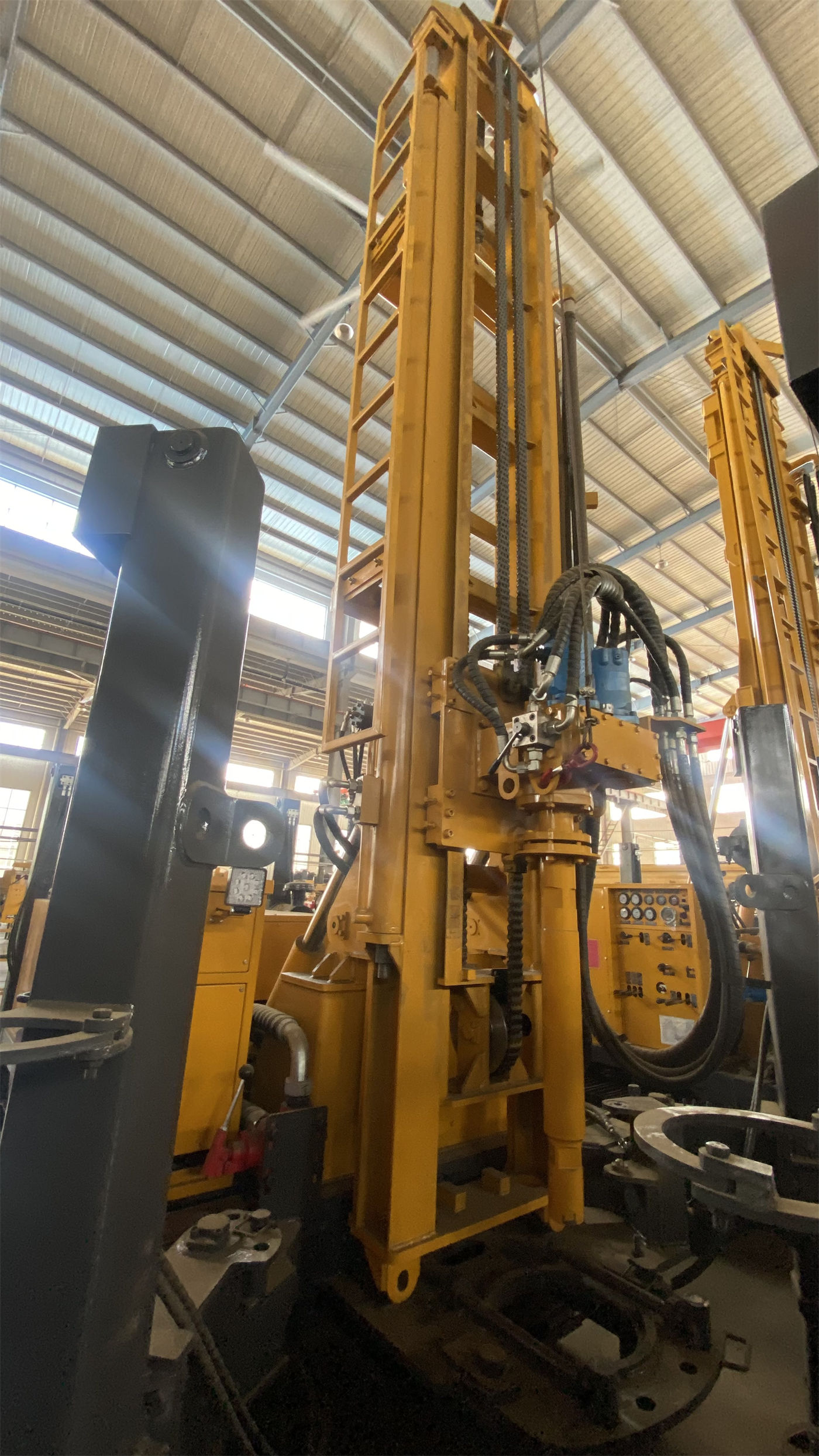

Bentuk menara menentukan cara mobilisasi dan kondisi lokasi. Dalam model WR1000S, huruf S mewakili menara teleskopik, data menjelaskan fungsinya adalah "mengurangi dimensi luar seluruh mesin dalam kondisi transportasi, mempertahankan ketinggian kerja yang diperlukan untuk konstruksi lubang dalam dalam kondisi operasi", sehingga menyeimbangkan pemuatan truk, lintasan jalan, dan kemampuan operasi pipa bor 6 m. Di sini perlu dibedakan dengan jelas: menara teleskopik mengubah dimensi luar dan ketinggian dalam dua kondisi, yaitu mobilisasi dan operasi, data tidak menjelaskan bahwa ini dapat menggantikan pemeriksaan terhadap batas lebar jalan, batas tinggi, dan daya dukung jembatan.
Dimensi dan berat seluruh mesin adalah kondisi keras untuk proses yang sama. Berat seluruh mesin WR1000S sekitar 17,8 T, dimensi luar sekitar 7,3 × 2,25 × 2,75 m; berat seluruh mesin WR1500S sekitar 28 T, dimensi luar sekitar 11,5 × 2,6 × 3,5 m. Kedua tonase tidak berada pada skala yang sama, rencana transportasi tidak dapat saling diterapkan. Data juga mengingatkan bahwa saat transportasi perlu mengonfirmasi kapasitas angkut truk flatbed, batas lebar jalan, batas tinggi, dan daya dukung jembatan.
Langkah 5: Pasokan udara pendukung dan jalur proses harus ditentukan lebih awal, tidak bisa ditambahkan setelah mulai kerja
Proyek lubang dalam dan diameter lubang besar menuntut tekanan dan kapasitas kompresor udara yang sangat tinggi. Data WR1000S memberikan rekomendasi tekanan kerja 1,6–8 MPa, konsumsi udara 16–96 m³/min, dan secara jelas menyatakan "pemilihan aktual harus ditentukan secara komprehensif berdasarkan DTH hammer, diameter lubang, kedalaman lubang, ketinggian, dan kekerasan batuan, kapasitas yang tidak mencukupi akan langsung mempengaruhi efisiensi impact dan pembuangan cutting". Pada lubang dalam kelas 1000 meter, jarak transportasi serbuk batuan di dasar lubang panjang, pembuangan cutting yang tidak memadai mudah membentuk endapan dan penghancuran berulang, yang selanjutnya meningkatkan torsi dan konsumsi energi.
Dalam hal jalur proses, WR1000S mendukung dua metode: pengeboran putar lumpur dan pengeboran DTH. Lapisan tanah, lempung, pasir, dan kerikil dapat menggunakan lumpur, casing, dan metode stabilisasi lubang lainnya untuk terlebih dahulu membangun segmen lubang yang stabil, kemudian beralih ke proses DTH setelah masuk ke lapisan batuan. Data mengenai penanganan zona patahan, rekahan, dan lapisan bocor udara hanya menyebutkan "harus mengurangi laju penetrasi yang terlalu cepat, memperkuat pembersihan lubang, dan menggunakan casing, busa, atau tindakan stabilisasi lubang lainnya sesuai kondisi", tanpa memberikan parameter atau langkah operasi spesifik. Jika melibatkan segmen lubang seperti ini, rencana perlu dikonfirmasi secara terpisah.
Langkah 6: Opsi diesel-listrik harus dinilai secara terpisah, tidak masuk dalam urutan kedalaman bor
Dalam data peralatan kelas 1200 meter muncul pilihan dimensi lain. Kolom tenaga WR1200SL mencantumkan mesin diesel Cummins 264 kW dan konfigurasi tenaga ganda diesel/listrik, dengan batasan: "Daya akhir, tegangan, frekuensi, dan skema start bagian listrik harus ditentukan berdasarkan sistem pasokan listrik proyek." Ini menunjukkan bahwa diesel-listrik adalah opsi tenaga yang dapat dikonfigurasi, apakah digunakan tergantung pada kondisi pasokan listrik di lokasi, bukan perpanjangan alami dari penilaian kedalaman bor.
Oleh karena itu, pada langkah ini, klasifikasi peralatan dan opsi tenaga adalah dua jalur penilaian yang paralel: kedalaman bor, diameter lubang, dan beban rangkaian bor menentukan tingkat model; kondisi pasokan listrik menentukan apakah memilih diesel atau tenaga ganda pada tingkat yang sama. Data tidak memberikan perbandingan biaya operasi kedua opsi, juga tidak memberikan daftar proyek yang sesuai, bagian ini perlu diverifikasi kepada produsen pada tahap pemilihan.
Ringkas enam langkah menjadi satu tabel urutan
- Kedalaman sumur target dibagi menjadi dua kolom: kedalaman rutin dan nilai terdalam, jangan langsung menggunakan kedalaman bor maksimum peralatan sebagai pengganti kedalaman sumur desain
- Setelah diameter lubang dan struktur penyelesaian sumur ditentukan, periksa kembali margin kedalaman sumur, karena diameter lubang besar akan meningkatkan beban seluruh mesin
- Periksa beban rangkaian bor dengan gaya angkat, gaya tekan aksial, dan torsi putar, bukan dengan nilai kedalaman bor
- Panjang pipa bor dan bentuk menara menentukan cara mobilisasi, frekuensi sambung-lepas, dan kondisi lokasi
- Tekanan dan kapasitas pasokan udara ditentukan secara komprehensif berdasarkan DTH hammer, diameter lubang, kedalaman lubang, ketinggian, dan kekerasan batuan
- Diesel-listrik adalah cabang opsi tenaga, tergantung pada kondisi pasokan listrik di lokasi, tidak mengubah tingkat model
Bagian yang perlu dikonfirmasi secara terpisah
Data situs ini tidak memberikan perbedaan harga antar tingkat peralatan, juga tidak memberikan data laju penetrasi untuk kombinasi formasi yang berbeda. Hubungan kuantitatif antara gaya angkat dengan diameter lubang dan kedalaman lubang juga tidak tercakup dalam data, hanya dapat memberikan item parameter yang perlu diperiksa. Pada pemilihan aktual, kedalaman akuifer target, struktur formasi, desain penyelesaian sumur, rute transportasi, dan kondisi pasokan listrik harus disediakan oleh pihak proyek. Data produk situs ini menyediakan batas kemampuan peralatan, tidak dapat menggantikan evaluasi hidrogeologi dan desain penyelesaian sumur. Konfigurasi spesifik dan opsi yang tersedia mengacu pada kontrak dan konfirmasi produsen.
