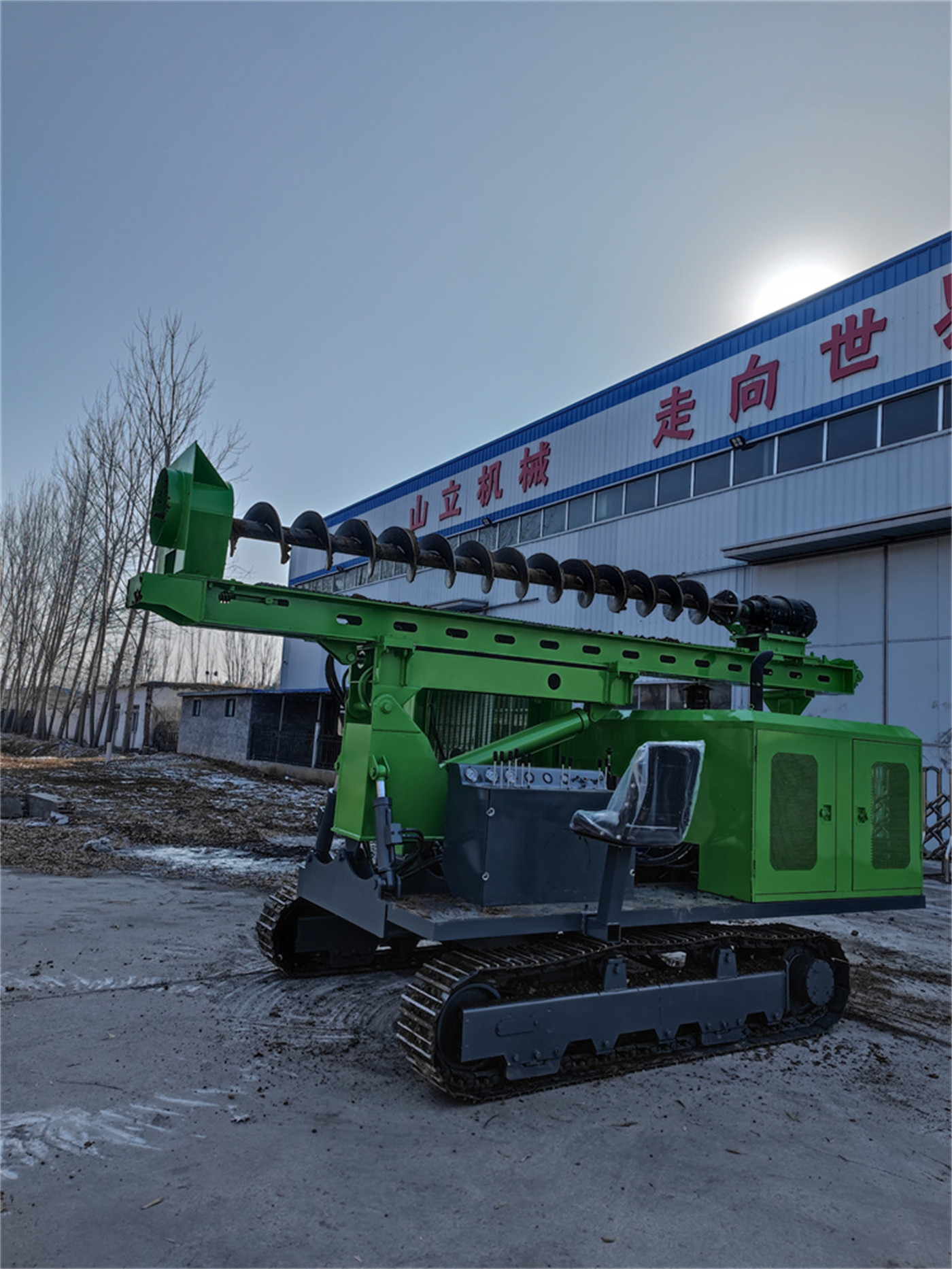

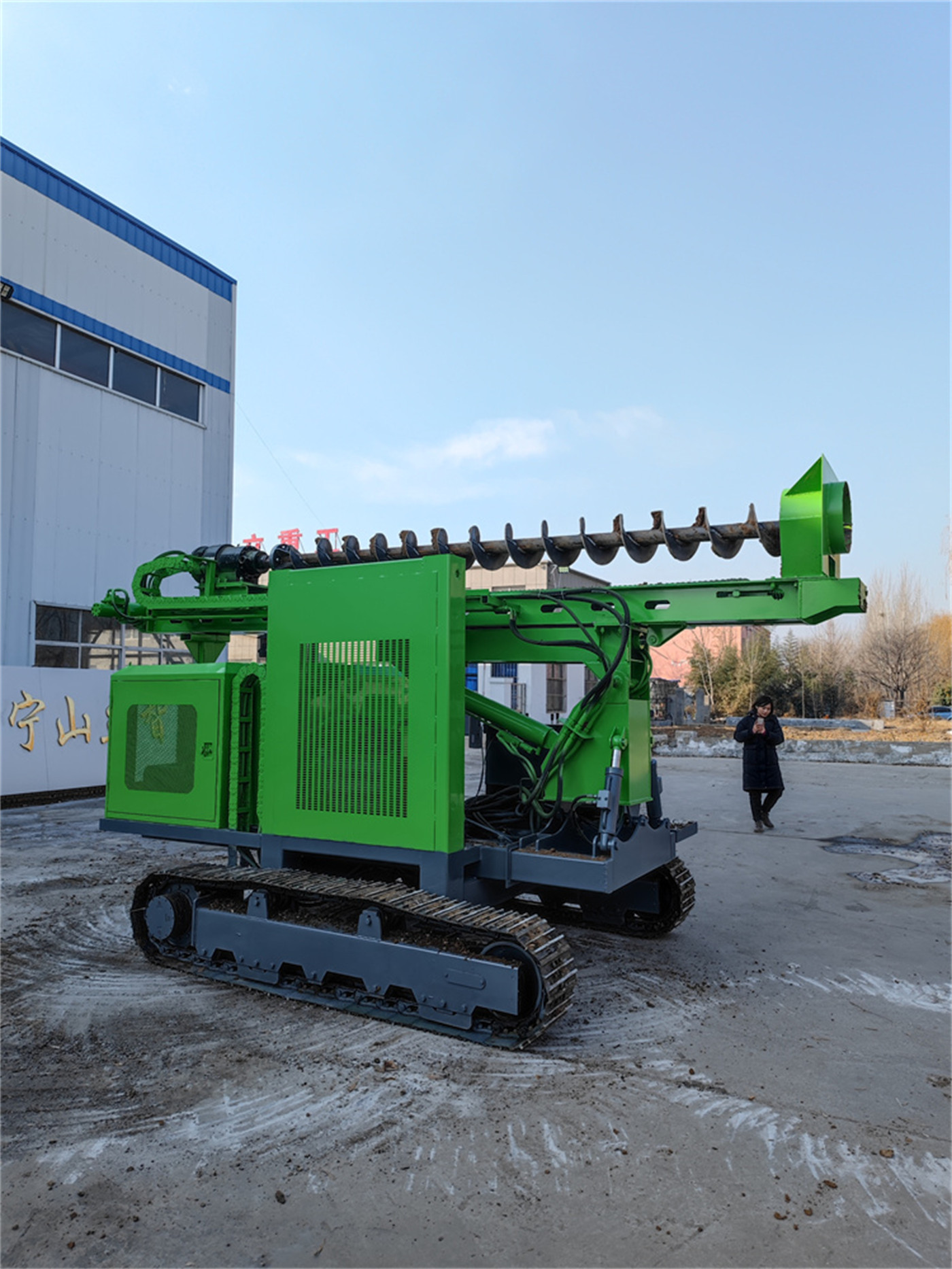

Dalam data PV390R, rotasi 360° adalah salah satu kemampuan yang tercantum paling depan, tetapi dalam proses kerja, fitur ini tidak menggantikan seluruh gerakan penyelarasan lubang. Data yang sama juga mencantumkan kemiringan kerangka geser 120°, lengan ayun kiri-kanan dua silinder hidrolik, dan kompensasi teleskopik 500 mm. Pembagian tugas ini tidak saling tumpang tindih: rotasi mengatur penyesuaian arah besar dari mekanisme kerja bagian atas terhadap sasis, lengan ayun mengatur koreksi lateral, kompensasi teleskopik mengatur penyesuaian halus maju-mundur. Jika keempatnya dianggap sebagai satu hal, mudah muncul kesimpulan bahwa "dengan adanya rotasi, mesin tidak perlu dipindahkan", padahal data itu sendiri tidak mendukung kesimpulan tersebut.
Jawaban awal: yang dikurangi adalah putar balik dan perpindahan mesin di area kerja
Menurut pernyataan dalam data PV390R, rotasi 360° memungkinkan mekanisme kerja bagian atas melakukan penyesuaian arah yang lebih luas terhadap sasis, sehingga pada proyek fotovoltaik dengan titik pancang rapat, area kerja sempit, atau yang memerlukan penanganan berurutan beberapa titik pancang dengan arah berbeda, dapat mengurangi putar balik dan perpindahan mesin secara berulang. Objek yang dibatasi dalam pernyataan ini adalah "mesin secara keseluruhan", yaitu perpindahan pada tingkat sasis beroda rantai, bukan semua gerakan penyelarasan lubang.
Posisi berhenti sasis itu sendiri terbatas. Rotasi 360° memperluas arah kerja yang dapat dijangkau, sehingga sasis tidak perlu berputar balik hanya untuk mengganti arah; data juga menyebutkan bahwa sasis beroda rantai bertanggung jawab atas perpindahan di area kerja, sedangkan rotasi, lengan ayun, dan kompensasi teleskopik bertanggung jawab atas penyelarasan detail. Kedua lapisan ini terpisah.
Beberapa gerakan yang mudah digabungkan
- Penyesuaian arah besar: dilakukan oleh rotasi 360° struktur atas, sasis tidak bergerak.
- Koreksi lateral: dilakukan oleh lengan ayun kiri-kanan dua silinder hidrolik.
- Penyesuaian halus maju-mundur: dilakukan oleh kompensasi teleskopik 500 mm.
- Posisi kerja: disesuaikan oleh kemiringan kerangka geser 120° sesuai kondisi medan dan titik pancang.
- Perpindahan antar area: tetap dilakukan oleh sasis beroda rantai, fungsi rotasi tidak menggantikan langkah ini.
Data tidak memberikan jumlah titik pancang yang dapat dicakup dalam satu kali berhenti, juga tidak memberikan hubungan konversi antara sudut rotasi dan kepadatan susunan titik pancang. Bagian perpindahan mana yang dikurangi harus mengacu pada tata letak titik pancang di lapangan dan organisasi operasi.
Rotasi 360°, lengan ayun, dan kompensasi teleskopik bukan hubungan saling menggantikan
Jika ketiganya memiliki fungsi yang sama, data tidak akan memisahkannya. Menurut tabel parameter: rotasi atas 360°, ayunan kerangka geser berupa lengan ayun kiri-kanan dua silinder hidrolik, kompensasi teleskopik 500 mm. Rotasi adalah penyesuaian besar dalam arah keliling, lengan ayun mengatasi deviasi posisi lateral, kompensasi teleskopik mengatasi deviasi posisi maju-mundur. Setelah ketiganya dikombinasikan, perpindahan berulang sasis dalam jarak kecil dapat dikurangi, tetapi kedua gerakan lengan ayun dan kompensasi teleskopik tetap harus terjadi.
Beberapa parameter yang harus dibaca bersama
| Item Parameter | Nilai Parameter |
|---|---|
| Rotasi atas | 360° |
| Kemiringan kerangka geser | 120° |
| Ayunan kerangka geser | Lengan ayun kiri-kanan dua silinder hidrolik |
| Kompensasi teleskopik | 500 mm |
| Diameter pengeboran | 80–600 mm |
| Kedalaman pengeboran | 0–6 m |
| Lebar pelat roda rantai | 400 mm |
| Sudut tanjakan | 35° |
Nilai-nilai ini hanya menunjukkan rentang penyesuaian di setiap arah. Apakah setelah satu kali rotasi masih diperlukan koreksi lengan ayun dan seberapa besar koreksinya, tergantung pada hubungan relatif antara posisi parkir sasis dan titik pancang, data tidak memberikan kesimpulan yang berlaku umum.
Kondisi medan apa yang membuat fitur ini lebih menonjol
Data mencantumkan dua jenis skenario: pembangkit listrik fotovoltaik terpusat di darat dan proyek dengan titik pancang rapat, area kerja sempit, atau yang memerlukan penanganan berurutan beberapa titik pancang dengan arah berbeda. Kedua skenario ini memiliki kesamaan, yaitu jumlah titik pancang banyak, susunannya teratur, dan ruang parkir peralatan terbatas. Dalam kondisi ini, fungsi rotasi berkaitan dengan pengurangan frekuensi putar balik sasis, bukan mengubah pengeboran itu sendiri.
Sebaliknya, pada proyek dengan titik pancang jarang atau ruang gerak sasis yang cukup, gerakan yang dapat dihemat oleh rotasi relatif terbatas. Ini adalah batas penilaian yang disimpulkan dari deskripsi data, bukan kesimpulan efisiensi.
Skenario pegunungan dan medan miring harus ditinjau secara terpisah
Dalam data, kemiringan kerangka geser PV390R adalah 120°, digunakan untuk menyesuaikan posisi pengeboran pada fotovoltaik pegunungan dan area tidak rata. Namun data yang sama juga mengingatkan bahwa saat bekerja di medan miring, perlu memperhatikan perubahan titik berat setelah rotasi; konstruksi di pegunungan harus mempertimbangkan kemiringan melintang, tingkat kelicinan permukaan, jenis tanah, dan titik berat mesin secara bersamaan, tidak dapat menilai keamanan hanya berdasarkan parameter tanjakan 35°. Fungsi rotasi di sini menambah kemampuan penyesuaian posisi, tidak berarti menghilangkan kebutuhan penyesuaian posisi mesin di segala permukaan miring.
Rotasi mengurangi gerakan, tetapi tidak mengurangi cakupan risiko kerja
Data secara jelas mensyaratkan: sebelum struktur atas berputar, pastikan tidak ada orang, kendaraan, saluran udara, dan interferensi mesin lain di sekitarnya; selama proses pengeboran, personel tidak boleh memasuki area rotasi batang bor, mekanisme tekanan rantai, ayunan kerangka geser, dan rotasi atas. Semakin rapat titik pancang, semakin sedikit sasis bergerak, perubahan posisi relatif peralatan terhadap personel dan fasilitas yang ada semakin terkonsentrasi, sehingga konfirmasi radius kerja justru semakin penting.
Bagian ini adalah batasan keselamatan yang diberikan dalam data, termasuk dalam aspek organisasi operasi; artikel ini tidak mengulang langkah operasional spesifik yang tidak disediakan data.
Pertanyaan yang tidak dapat dijawab oleh data ini
Ada beberapa pertanyaan yang sering langsung dikaitkan dengan rotasi 360°, tetapi data tidak memberikan dukungan numerik:
- Berapa arah titik pancang yang sebenarnya dapat diselesaikan dari satu posisi berhenti;
- Berapa waktu atau tenaga kerja spesifik yang dihemat oleh fungsi rotasi dibandingkan struktur non-rotasi per satuan waktu;
- Perbedaan yang ditimbulkan rotasi pada jarak pancang dan tata letak medan yang berbeda.
Semua ini perlu dihitung secara terpisah dengan menggabungkan gambar titik pancang proyek, kondisi medan, dan metode organisasi konstruksi, tidak dapat dikonversi langsung dari tabel parameter.
Urutan logis saat memverifikasi fitur ini
Jika tujuannya adalah menilai apakah rotasi 360° dapat mengurangi gerakan dalam proyek tertentu, dapat dikonfirmasi secara berurutan: apakah susunan titik pancang rapat, apakah sasis memiliki ruang untuk berhenti berurutan, apakah deviasi penyelarasan lubang terutama terjadi pada arah lateral atau maju-mundur, apakah medan miring dan perubahan titik berat setelah rotasi sama-sama terpenuhi. Dua hal pertama menentukan apakah rotasi berguna, dua hal terakhir menentukan seberapa besar beban yang ditanggung oleh lengan ayun, kompensasi teleskopik, dan kemiringan. Urutannya adalah melihat medan dan titik pancang terlebih dahulu, baru kombinasi fungsi, lebih mendekati proses kerja yang sebenarnya ditangani daripada hanya melihat angka "360°".
