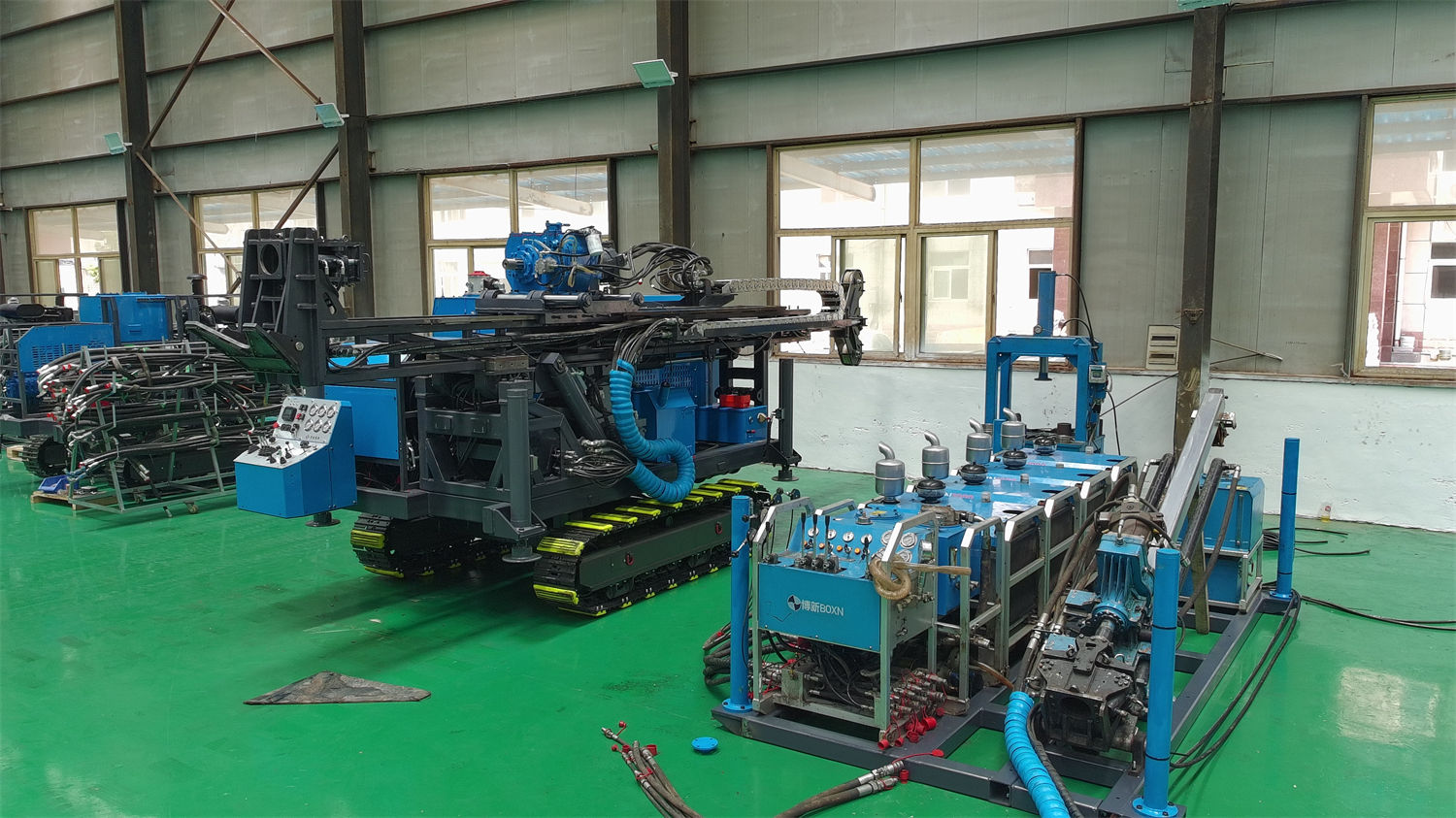

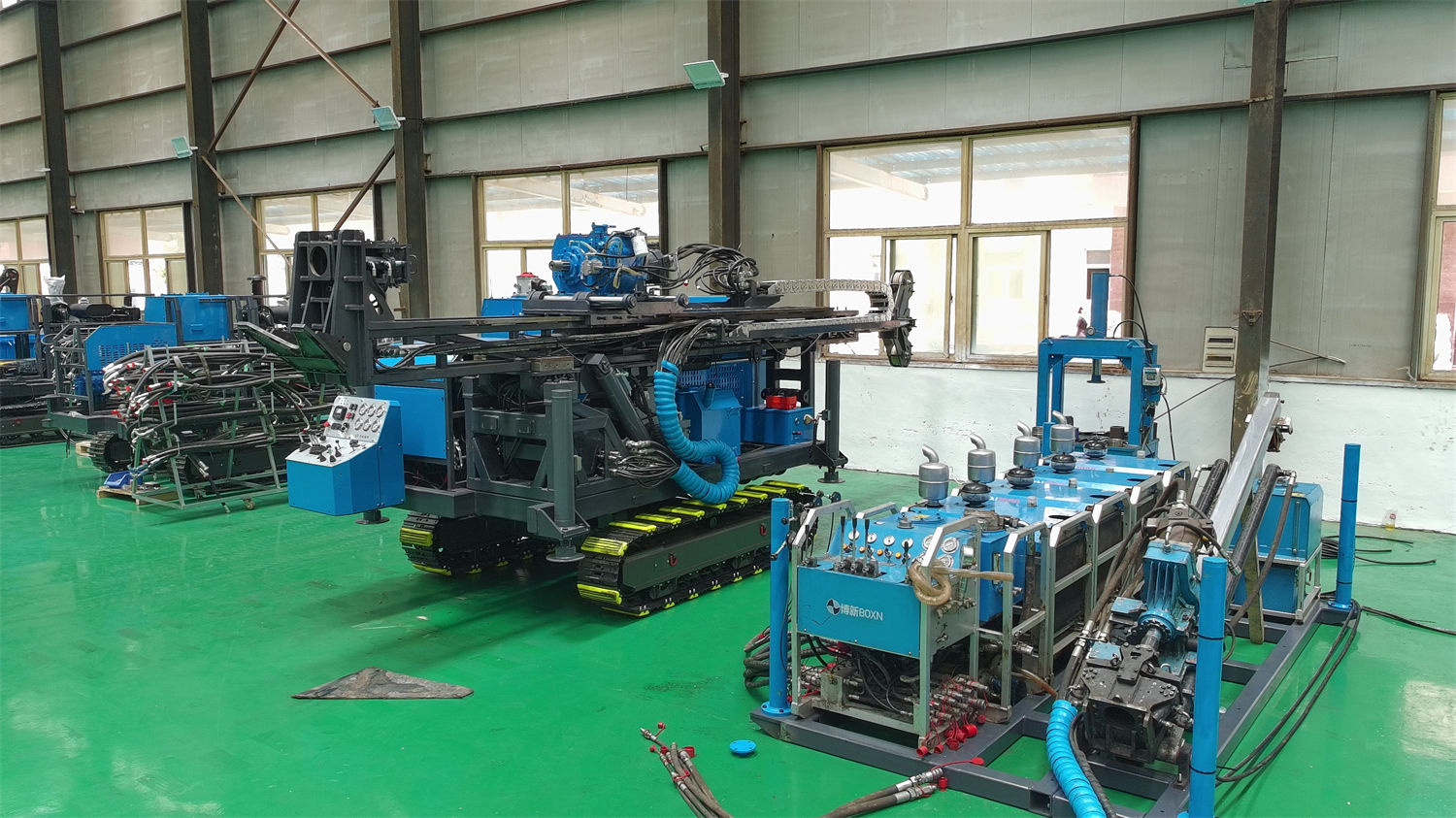

“Tipe terpisah, bisa dibongkar dan dipindahkan, jadi bisa naik ke gunung seterjal apa pun.” Kalimat ini sering muncul dalam komunikasi proyek pengeboran inti di daerah pegunungan. Kalimat ini menggabungkan dua hal: pertama, setelah peralatan dibagi menjadi beberapa modul, berat dan dimensi per unit menjadi lebih kecil; kedua, apakah modul-modul tersebut benar-benar dapat mencapai lokasi lubang bor, dan setelah tiba dapat dirakit serta mulai dibor. CR800P yang dipublikasikan di situs ini adalah rig bor inti hidrolik portabel terpisah dengan berat modul dan parameter pengeboran, keduanya tidak menunjuk pada masalah yang sama.
Apa yang Sebenarnya Diperoleh dari Struktur Terpisah
Berat referensi modul dalam data CR800P adalah: unit daya 180–260 kg, unit operasi 140 kg, unit oli hidrolik (termasuk oli) 160 kg, unit lumpur 95 kg, berat total 1380 kg. Nilai-nilai ini menunjukkan skala per unit setelah pemisahan, bukan bukti bahwa setiap jalur pegunungan dapat dilalui.
Satu unit peralatan dengan berat 1380 kg yang harus masuk ke lokasi lubang bor melalui pembuatan jalan dan pengangkatan, berbeda dengan lima modul yang diangkut secara bertahap, memang berbeda dalam hal organisasi. Namun “bisa dibongkar” hanya menurunkan masalah transportasi dari skala mesin utuh ke skala modul, setelah itu setiap langkah masih dibatasi oleh lebar jalan, kemiringan, radius putar, daya dukung permukaan jalan, serta kapasitas angkut personel atau kereta gantung. Kondisi-kondisi ini tidak memiliki nilai yang sesuai dalam data CR800P dan merupakan bagian yang harus diverifikasi secara terpisah sebelum masuk lokasi.
Berat Modul Tidak Dapat Dibalik Menjadi Kemampuan Lintas
Unit daya 180–260 kg, dalam proyek yang berbeda, memiliki solusi transportasi yang sangat berbeda: jalan hutan dapat menggunakan pengangkut beroda rantai kecil untuk memindahkan komponen, lereng curam mungkin hanya bisa menggunakan winch atau kereta gantung, melintasi lembah harus diselesaikan terlebih dahulu cara penyeberangannya. Unit oli hidrolik 160 kg termasuk oli, saat transportasi juga harus mempertimbangkan sudut kemiringan dan segel oli. Selain unit lumpur 95 kg, material lumpur, sumber air, dan lokasi pencampuran juga harus berada di dekat lubang bor.
- Berat modul menentukan apakah satu unit dapat diangkat atau dipindahkan dengan cara tertentu, bukan menentukan apakah rute dapat dilalui;
- Berat total 1380 kg adalah jumlah modul, bukan berarti setelah tiba dapat dipindahkan secara keseluruhan;
- Permukaan perakitan memerlukan kerataan dan daya dukung, area penyimpanan batang bor, kotak inti, dan material lumpur harus dihitung terpisah.
45°–90° Menunjukkan Sudut Lubang, Bukan Tingkat Kesulitan Akses
CR800P mendukung pengeboran multi-sudut 45°–90°. Pada urat bijih yang dikendalikan oleh patahan dan zona geser, lubang miring dapat meningkatkan efektivitas penetrasi bijih; rentang sudut yang dapat disesuaikan termasuk kemampuan penempatan lubang, dan apakah peralatan dapat mencapai lokasi lubang bor adalah dua hal yang berbeda. Ketika area platform pegunungan terbatas, penyesuaian sudut juga akan memengaruhi orientasi tiang bor, penempatan batang bor, dan ruang operasi mulut lubang, bagian ini perlu diverifikasi sesuai kondisi platform spesifik.
Kemampuan Lubang Menengah-Dalam Ditopang oleh Beberapa Kelompok Parameter
Kedalaman referensi pengeboran CR800P: BQ 920 m, NQ 800 m, HQ 380 m. Ketiga spesifikasi tidak dapat dibandingkan secara langsung, semakin kecil spesifikasi semakin besar kedalaman yang dapat dicapai, ini adalah ekspresi dari kemampuan pengeboran yang sama di bawah sistem alat bor yang berbeda. Saat masuk lebih dalam, pembagian tugas setiap komponen secara garis besar adalah sebagai berikut.
| Parameter | Nilai | Bagian yang Dibatasi |
|---|---|---|
| Gaya dorong | 67 kN | Arah umpan, dikombinasikan dengan kontrol tekanan bor |
| Gaya angkat | 130 kN | Margin untuk pencabutan dan penanganan hambatan dalam lubang |
| Torsi kepala daya | 980 N·m | Pemotongan rotasi, perlu penyesuaian saat litologi berubah |
| Kecepatan kepala daya | Maksimum 1200 rpm | Disesuaikan dengan jenis mata bor dan tingkat keutuhan batuan |
| Kapasitas tali kerekan | 1000 m (tali kawat 6 mm) | Pengangkatan tabung dalam untuk pengeboran inti tali pada level 800 m |
| Aliran dan tekanan lumpur | 100 L/min, 7 MPa | Stabilitas sirkulasi pembuangan serbuk dan aliran balik air |
Setelah kedalaman lubang bertambah, berat sendiri batang bor dan gesekan dinding lubang meningkat secara bertahap, gaya angkat 130 kN memberikan margin untuk penanganan alat bor pada segmen lubang yang lebih dalam. Saat menghadapi hambatan abnormal, periksa terlebih dahulu dinding lubang dan kondisi sirkulasi, bukan terus menarik dengan paksa.
Solusi Daya Tergantung pada Kondisi Pasokan di Area Tambang
CR800P dapat dilengkapi dengan tenaga diesel, persyaratan daya mesin diesel ≥99 kW; juga dapat menggunakan konfigurasi motor listrik 22 kW×3. Di daerah pegunungan terpencil, transportasi bahan bakar, kondisi pembangkit listrik, dan sumber daya pemeliharaan perlu dimasukkan dalam penilaian; platform tetap dengan pasokan listrik stabil dapat mempertimbangkan solusi listrik, mengurangi tekanan pemeliharaan mesin dan penyimpanan serta transportasi bahan bakar. Pilihan mana yang diambil bukan perpanjangan dari portabilitas, melainkan hasil pencocokan kondisi pasokan.
Aksesibilitas dan Dapat Dikerjakan adalah Dua Hal Berbeda
Struktur terpisah menurunkan ambang transportasi per unit, tetapi hal-hal berikut masih harus dikonfirmasi secara terpisah sebelum mulai kerja: kemampuan lintas musim hujan, stabilitas lereng, rute transportasi personel, drainase platform dan daya dukung permukaan perakitan, sumber air lumpur, lokasi penyimpanan batang bor dan kotak inti, jalur keselamatan. Ketika lokasi lubang tersebar, jalur eksplorasi melintasi beberapa punggungan gunung atau lembah, kondisi-kondisi ini sering kali lebih awal menentukan ritme proyek daripada peralatan itu sendiri.
Oleh karena itu, “portabel terpisah” dapat dibaca sebagai peningkatan aksesibilitas peralatan, tidak cocok dibaca sebagai izin masuk untuk semua medan pegunungan. Efisiensi pengeboran aktual, kedalaman bor, dan hasil pemulihan inti masih harus mengacu pada kondisi geologi lapangan, alat dalam lubang, sudut pengeboran, dan metode operasi; batas kemiringan dan daya dukung yang tidak dibahas dalam artikel ini harus dikonfirmasi kepada produsen atau data survei lapangan.
