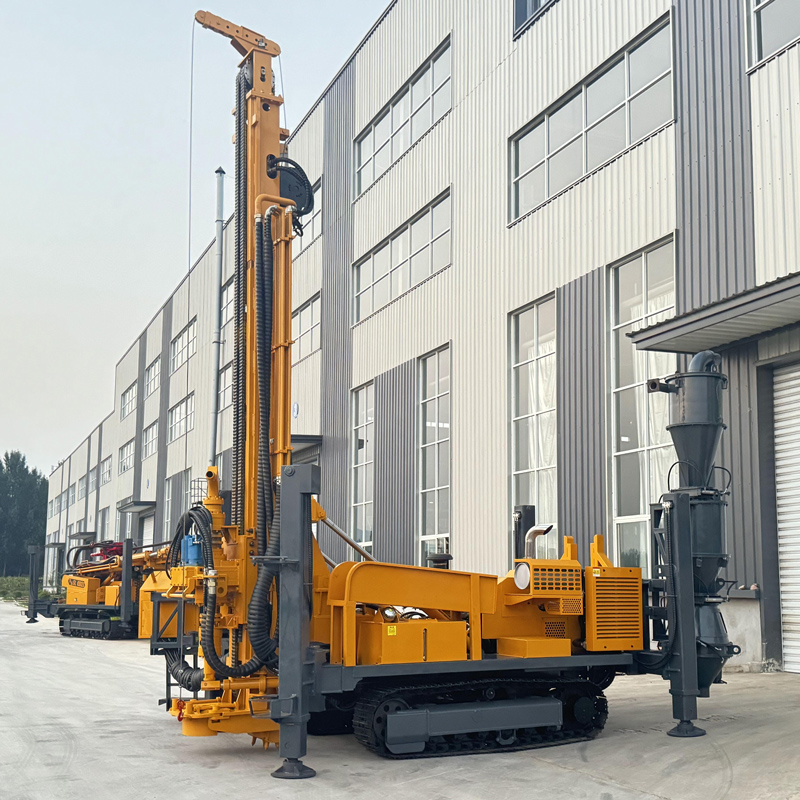

Dalam data RC500-CS3, sistem pengambilan sampel siklon tiga dalam satu CS3 terkadang dipecah menjadi tiga kata yang ditempatkan bersamaan: siklon, pemisahan sampel, dan pengemasan. Ketiga tahap ini bukan tiga item fungsi yang berdiri sendiri, melainkan tiga proses yang dilalui oleh aliran material pengembalian sampel yang sama secara berurutan. Jika dibaca terpisah, mudah untuk memahami "pemisahan sampel" sebagai perangkat independen dan "pengemasan" sebagai penutup proses; jika dibaca berurutan, barulah terlihat bahwa sistem ini mengubah jalur setelah sampel kembali ke permukaan dari pipa dalam batang bor.
Artikel ini hanya membahas hubungan urutan dan makna masing-masing dari ketiga tahap berdasarkan data yang telah dipublikasikan untuk model ini, tidak mencakup konfigurasi pengambilan sampel model lain.
Pertama, susun urutan ketiga tahap
Menurut deskripsi data, serpihan batuan yang dihasilkan dari pengeboran reverse circulation kembali ke permukaan melalui pipa dalam batang bor RC dinding ganda, kemudian masuk ke sistem siklon untuk memisahkan aliran udara berkecepatan tinggi dari partikel padat, lalu melalui mekanisme pemisahan sampel membentuk sampel yang dapat digunakan untuk pencatatan geologi dan pengujian, dan akhirnya masuk ke tahap pengumpulan sampel. Ketiga tindakan ini terhubung secara berurutan dalam aliran material: siklon bertanggung jawab memisahkan gas dan padatan, pemisahan sampel bertanggung jawab mengubah sekumpulan material menjadi sampel yang dapat digunakan, dan pengemasan bertanggung jawab mengubah sampel menjadi objek yang dapat ditandai, dikirim untuk pengujian, dan diarsipkan.
Jika hanya membaca "siklon", akan mengira ini adalah perangkat penghilang debu atau pembuangan terak; jika hanya membaca "pemisahan sampel", akan mengira presisi ditentukan oleh mekanisme secara terpisah; jika hanya membaca "pengemasan", akan mengira tahap ini hanya pekerjaan fisik. Dengan membaca ketiga tahap secara berurutan, barulah terlihat bahwa keluaran setiap tahap adalah masukan bagi tahap berikutnya.
Tahap siklon: pertama-tama menyelesaikan pemisahan gas-padat
Data menjelaskan fungsi siklon secara langsung—memisahkan aliran udara berkecepatan tinggi dari partikel padat. Material pengembalian sampel di dalam pipa dalam berada dalam keadaan campuran gas-padat, dengan kecepatan dan kandungan padatan yang tidak stabil, sehingga tidak ada gunanya langsung masuk ke tahap pemisahan sampel. Tugas tahap siklon adalah memisahkan aliran udara dari serpihan batuan terlebih dahulu, sehingga tahap berikutnya menghadapi material padat yang relatif terkendali.
Tahap ini sendiri tidak memiliki fungsi isolasi kedalaman. Siklon memisahkan gas dan padatan yang masuk pada saat yang sama; ia tidak mencatat atau membedakan dari segmen lubang mana material ini berasal. Informasi kedalaman ditambahkan nanti saat penandaan pengemasan.
Tahap pemisahan sampel: mengubah pengembalian sampel menjadi "sampel"
Data menggunakan pernyataan "mekanisme pemisahan sampel membentuk sampel yang dapat digunakan untuk pencatatan geologi dan pengujian". Ada dua hal yang perlu diperhatikan dalam kalimat ini. Pertama, "pemisahan sampel" berarti mengambil bagian representatif dari total pengembalian sampel, bukan mengemas semua serpihan batuan; kedua, produk dari langkah ini sudah didefinisikan sebagai sampel, yaitu objek yang selanjutnya harus sesuai dengan kedalaman spesifik dan masuk ke proses pencatatan dan pengujian.
Presisi pemisahan sampel, rasio pembagian, berat sampel per unit—nilai-nilai ini tidak diberikan dalam data publik. Jika proyek memiliki persyaratan jelas untuk rasio pemisahan sampel, item ini perlu dikonfirmasi kepada produsen dan tidak dapat disimpulkan langsung dari pernyataan "pemisahan sampel representatif".
Tahap pengemasan: mengubah sampel menjadi objek yang dapat dilacak
Data pada bagian ini memberikan tindakan manajemen, bukan tindakan mekanis: setiap kantong sampel dapat ditandai dengan nomor lubang bor, kedalaman awal dan akhir, tanggal, dan nomor sampel, untuk memudahkan pengiriman pengujian, pengarsipan, dan pelacakan. Dengan kata lain, pengemasan adalah satu-satunya dari ketiga tahap yang menuliskan "kedalaman" ke dalam sampel.
Ini juga menjelaskan mengapa ketiga tahap harus dibaca berurutan: siklon dan pemisahan sampel menangani material, sedangkan pengemasan menangani material plus informasi. Tidak peduli seberapa lancar dua tahap pertama, jika penandaan pada tahap ketiga tidak sesuai satu per satu, sampel tetap tidak dapat dikembalikan ke kedalaman lubang pada tahap pengujian.
Saat membaca ketiga tahap secara berurutan, penilaian apa yang tidak dapat disimpulkan dari ketiga tahap ini
- Tidak dapat disimpulkan bahwa "sampel tidak akan tercampur". Deskripsi data tentang pengembalian sampel melalui pipa dalam reverse circulation adalah memperpendek jalur kontak antara sampel dan formasi lain di dinding lubang, yang membantu mengurangi kemungkinan pencampuran serpihan batuan dari kedalaman berbeda, sekaligus secara jelas menyatakan bahwa representativitas sampel akhir masih terkait dengan pembersihan lubang, penyambungan batang bor, stabilitas pengembalian sampel, dan manajemen pengambilan sampel di lokasi.
- Tidak dapat disimpulkan bahwa "rasio pemisahan sampel tetap". Data tidak memberikan rasio pembagian dan berat per unit.
- Tidak dapat disimpulkan bahwa "pengemasan dilakukan secara otomatis". Data hanya menuliskan informasi apa yang dapat ditandai pada kantong sampel, tidak menjelaskan siapa yang melakukan penandaan dan dengan cara apa.
- Tidak dapat disimpulkan bahwa "ketiga tahap berlaku untuk semua formasi". Data juga menyebutkan di tempat lain: pada zona patahan hancur, breksi, dan formasi dengan rekahan berkembang, runtuhan dinding lubang dapat tertahan sementara di dalam lubang dan kemudian kembali secara terpusat, sehingga memengaruhi hubungan antara sampel dan kedalaman.
Di luar ketiga tahap, titik pembersihan yang disebutkan dalam data
Data pada bagian manajemen pengambilan sampel menyebutkan bahwa saat menyambung batang bor, membersihkan lubang, atau memulai kembali pengeboran setelah berhenti, sampel transisi harus ditangani sesuai sistem pengambilan sampel di lokasi, untuk menghindari tercampurnya serpihan batuan sisa dari segmen lubang sebelumnya ke dalam sampel kedalaman berikutnya. Kalimat ini menunjuk pada posisi yang tepat di antara ketiga tahap: jalur antara siklon dan pemisahan sampel, serta wadah antara pemisahan sampel dan pengemasan. Sistem tiga dalam satu mengurangi penuangan sampel manual dan transfer sekunder, tetapi pembersihan titik sambungan ini masih merupakan bagian dari sistem pengambilan sampel di lokasi.
Nilai terkait lainnya dari RC500-CS3, untuk perbandingan
| Item | Nilai Data |
|---|---|
| Kedalaman bor maksimum | 500 m |
| Diameter lubang bor | 105–400 mm |
| Sudut kerja | 45° / 90° |
| Gaya angkat | 25 T |
| Tekanan aksial | 7 T |
| Torsi putar maksimum | 10000 / 5000 N·m |
| Kecepatan putar maksimum | 75 / 150 r/min |
| Tekanan udara kerja yang direkomendasikan | 1.6–6 MPa |
| Konsumsi udara yang direkomendasikan | 16–55 m³/min |
| Mesin | 132 kW Cummins |
| Gaya angkat winch bantu | 1.5 T |
| Langkah kaki hidrolik | 1.6 m |
| Berat keseluruhan | sekitar 12 T |
| Dimensi keseluruhan | sekitar 7 × 2.1 × 2.9 m |
Bagian yang tidak dijawab oleh data ini
Kapasitas pemrosesan dan ukuran partikel pemisahan siklon, rasio pembagian dan berat sampel per unit dari mekanisme pemisahan sampel, spesifikasi kantong sampel, waktu yang diperlukan untuk peralihan dan pembersihan antara ketiga tahap—konten ini tidak muncul dalam data publik yang ada. Jika proyek mengambil sampel secara kontinu berdasarkan interval kedalaman tetap dan memiliki persyaratan jelas untuk berat sampel dan rasio pemisahan sampel, setiap item harus dikonfirmasi kepada produsen saat komunikasi pembelian, bukan disimpulkan sendiri dari istilah "tiga dalam satu".
