Persiapan masuk untuk pengeboran awal pondasi fotovoltaik agak berbeda dengan proyek eksplorasi geologi: jumlah titik tiang banyak, jarak teratur, lubang tunggal dangkal, tetapi lokasi sering kali berada di antara beberapa jalur kerja seperti jalan stasiun, pagar, dan pemasangan bracket. Yang benar-benar menghambat dimulainya pekerjaan biasanya bukan kemampuan peralatan, melainkan beberapa dokumen yang belum siap—versi koordinat titik tiang dan bentuk pondasi belum ditetapkan, arah kabel bawah tanah tidak ada gambarnya, dan jalur tanjakan peralatan belum pernah dilalui. Artikel ini mengacu pada parameter PV390 yang dipublikasikan di situs ini, dan mencantumkan dokumen serta kondisi lahan yang harus disiapkan sebelum masuk secara berurutan. PV390 adalah mesin tiang pancang fotovoltaik beroda track hidrolik empat silinder, dengan diameter bor 80–600 mm dan kedalaman bor 0–6 m; nilai-nilai ini hanya bermakna dalam rentang yang ditetapkan oleh desain pondasi proyek.
Empat Kategori Dokumen yang Harus Disiapkan Terlebih Dahulu
Jika salah satu dari empat kategori dokumen berikut tidak ada, semuanya akan menjadi item penghentian pekerjaan pada hari masuk. Hubungannya dengan peralatan tidak sama, sehingga tidak ditempatkan dalam satu tabel untuk dilihat secara campur.
1、Dokumen Desain Pondasi
Kategori ini menentukan apakah parameter peralatan dapat berada dalam rentang persyaratan proyek, setidaknya memerlukan: gambar tata letak bidang titik tiang dan koordinat; bentuk pondasi dan jenis tiang (tiang cor, pengeboran awal tiang pracetak, atau lainnya); diameter desain dan kedalaman desain tiang tunggal; elevasi titik tiang dan desain vertikal area. Dengan membandingkan diameter desain dan kedalaman desain langsung dengan PV390 80–600 mm dan 0–6 m, segmen yang jelas tidak cocok dapat disingkirkan terlebih dahulu. Diameter dan kedalaman lubang pada akhirnya mengacu pada gambar desain proyek dan bentuk pondasi; rentang dalam data peralatan bukan dasar desain.
2、Dokumen Fasilitas Bawah Tanah
Di bawah area fotovoltaik biasanya terdapat jalur kolektor, kabel serat optik komunikasi, pipa suplai dan drainase, serta pipa yang sudah ada di luar area. Fungsi dokumen ini adalah menandai area yang tidak boleh dibor di sekitar titik tiang, bukan menilai apakah peralatan dapat mengebor. Yang perlu dipastikan: gambar terpadu pipa bawah tanah area; kedalaman dan arah pemasangan kabel; jalur sementara yang sudah dipasang tetapi belum ditandai; informasi kontak pemilik pipa yang sudah ada di sekitar area.
Dalam dokumen tidak diberikan kemampuan penanganan peralatan terkait fasilitas bawah tanah, sehingga bagian ini hanya dapat diselesaikan melalui penjelasan awal dan konfirmasi di lokasi, tidak dapat diselesaikan dengan parameter peralatan.
3、Dokumen Lahan dan Akses
Kategori ini menentukan apakah peralatan dapat tiba dan bekerja dengan stabil; nilai dalam tanda kurung adalah bagian yang telah dipublikasikan dalam data PV390 dan dapat digunakan untuk verifikasi: dimensi keseluruhan 5200×2300×2650 mm; lebar pelat track 400 mm; sudut tanjakan 35°. Dokumen yang perlu dipastikan meliputi:
- Radius putar minimum, lebar permukaan jalan, dan kondisi daya dukung jalan masuk, diverifikasi terhadap dimensi keseluruhan;
- Kondisi tanah dan pemadatan jalan sementara di dalam area, diverifikasi terhadap kondisi kontak pelat track 400 mm;
- Kemiringan maksimum, kemiringan melintang, dan tingkat kelicinan antar permukaan kerja, diverifikasi terhadap sudut tanjakan 35°—perhatikan bahwa nilai ini adalah nilai yang tercantum dalam data; konstruksi di lereng sebenarnya juga harus mempertimbangkan kemiringan melintang, kondisi tanah, dan titik berat keseluruhan, dan tidak boleh hanya menggunakan sudut tanjakan maksimum sebagai dasar berjalan yang aman;
- Ruang kerja minimum di sekitar lubang, harus dapat menampung dimensi keseluruhan peralatan setelah berhenti stabil dan rentang ayunan rangka geser;
- Distribusi perbedaan ketinggian permukaan dan segmen dengan kekerasan tidak merata, yang secara langsung memengaruhi jumlah penyesuaian postur saat penyelarasan lubang.
4、Dokumen Geologi dan Lapisan Tanah
Data PV390 menjelaskan cara penanganan masing-masing untuk lapisan tanah, loess, lempung, pasir kerikil, lapisan sampah timbunan, batuan lapuk kuat, dan lapisan batuan, sehingga sebelum masuk setidaknya diperlukan data survei yang dapat dipetakan ke deskripsi tersebut: genesis dan stratifikasi lapisan; kepadatan dan kadar air setiap lapisan; ukuran dan kandungan kerikil, komposisi dan kedalaman lapisan timbunan; kedalaman dan tingkat keutuhan batuan lapuk kuat serta lapisan batuan.
Di antaranya, lapisan sampah timbunan dan pasir kerikil perlu ditandai secara khusus; penjelasan data untuk keduanya adalah pencegahan benda asing, rongga, dan hambatan lokal, serta pemilihan mata bor berdasarkan ukuran partikel dan tingkat kepadatan. Jika survei hanya memberikan deskripsi umum seperti "lapisan tanah", nilai referensinya untuk ritme penyelarasan lubang dan pemilihan mata bor terbatas.
Di Luar Dokumen, Kondisi Lahan yang Harus Diverifikasi Saat Masuk
Apakah Permukaan Kerja Memiliki Posisi Berhenti yang Stabil

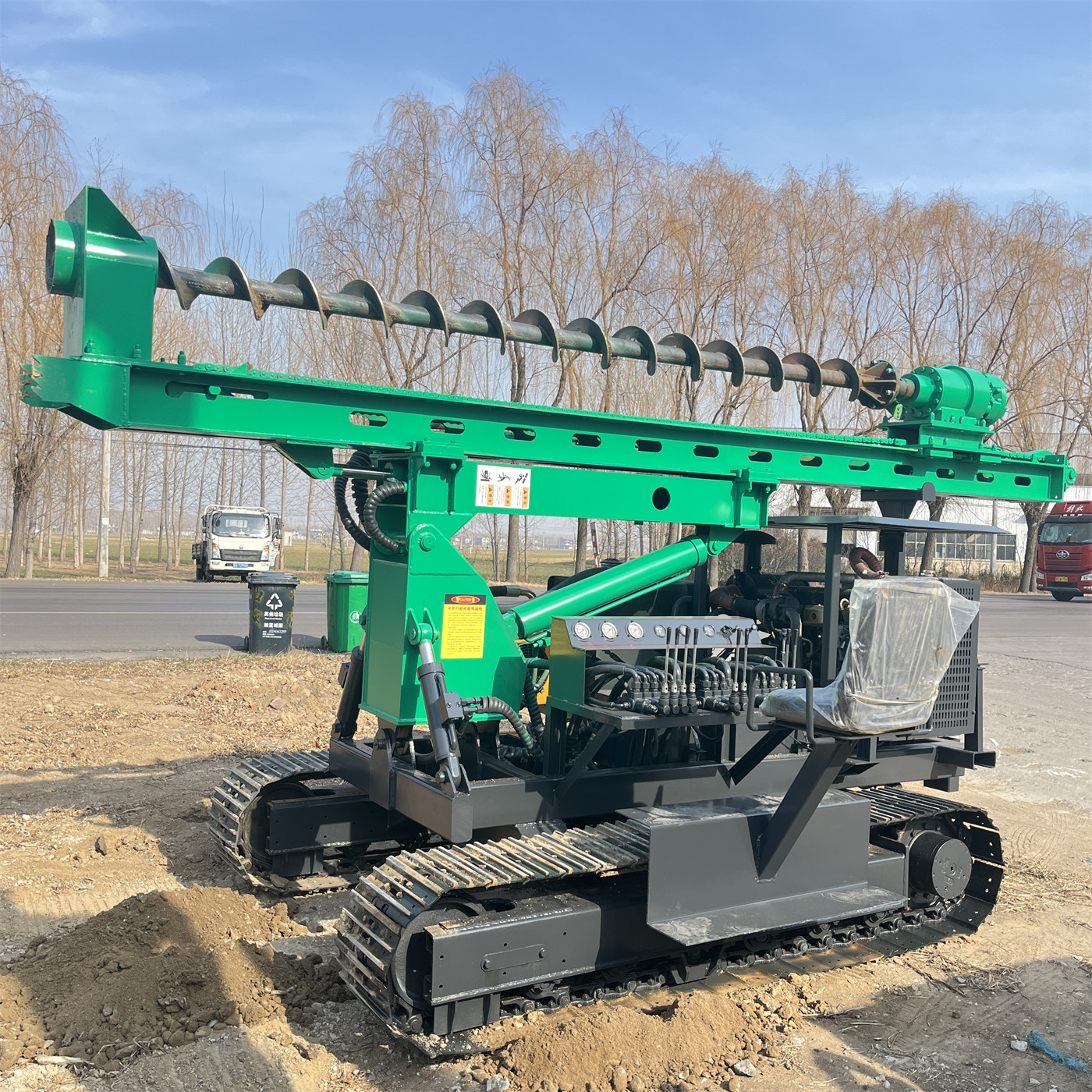

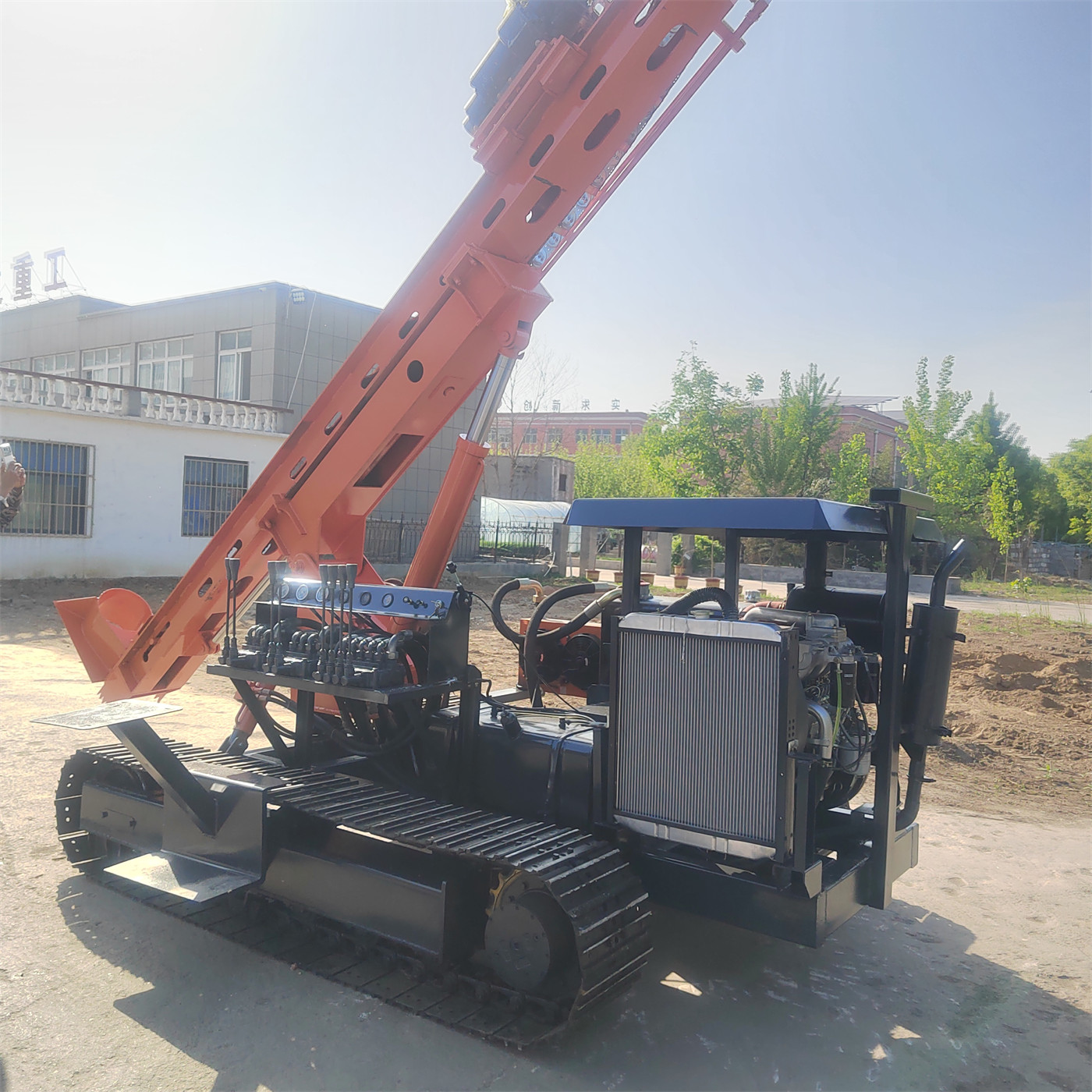

PV390 menggunakan sasis beroda track, rangka geser memiliki kemampuan naik-turun 120°, lengan ayun kiri-kanan dua silinder, dan kompensasi maju-mundur 50 cm. Tiga kemampuan penyesuaian postur ini dapat mengurangi penyesuaian halus berulang seluruh mesin, tetapi prasyaratnya adalah peralatan itu sendiri sudah berhenti stabil. Yang harus dikonfirmasi satu per satu saat masuk adalah apakah ada posisi berhenti yang memungkinkan track duduk stabil dan bodi mesin kira-kira horizontal, bukan mengandalkan penyesuaian postur untuk menyerap perbedaan ketinggian yang terlalu besar.
Apakah Arah Array dan Arah Ayunan Rangka Geser Selaras
Titik tiang area fotovoltaik tipe array biasanya tersusun teratur dalam satu arah. Sudut antara arah posisi berhenti peralatan dan arah array akan memengaruhi jumlah titik tiang yang dapat dijangkau oleh ayunan kiri-kanan rangka geser. Hal ini tidak memiliki parameter terkait dalam dokumen, sehingga perlu dilakukan penelusuran langsung sesuai gambar titik tiang pada tahap survei masuk untuk menentukan cara berhenti yang wajar.
Apakah Material dan Perlengkapan Masuk Bersamaan
Perlengkapan pada tahap pengeboran awal pondasi fotovoltaik biasanya meliputi mata bor, bahan perawatan dinding lubang atau penanganan langsung setelah pembentukan lubang, serta alat pengukuran dan penandaan. Dokumen tidak mencakup persyaratan spesifikasi perlengkapan ini, sehingga tidak dijadikan kesimpulan dalam artikel ini dan perlu dikonfirmasi secara terpisah di tingkat proyek sesuai desain pondasi.
Beberapa Konfirmasi yang Mudah Terlewat
- Apakah gambar titik tiang, diameter desain, dan kedalaman lubang berasal dari versi yang sama; gambar proyek fotovoltaik sering berubah, ketidaksesuaian versi akan langsung menyebabkan pekerjaan ulang;
- Apakah area sudah menyelesaikan pengukuran dan penandaan; penyelarasan lubang mesin bor bergantung pada koordinat yang telah dikalibrasi, bukan koordinat gambar;
- Apakah kabel bawah tanah sudah dijelaskan dan ditandai; item ini biasanya dikonfirmasi bersama oleh pihak konstruksi dan disiplin kelistrikan;
- Kondisi akses jalan masuk saat hujan atau setelah salju mencair; pelat track 400 mm membantu mendistribusikan tekanan kontak, tetapi kondisi cengkeraman jalan tanah tetap berubah seiring kadar air;
- Pengaturan manajemen personel dalam radius kerja peralatan; selama pengeboran, personel tidak boleh mendekati batang bor yang berputar, mekanisme tekanan rantai, dan rentang ayunan rangka geser;
- Apakah prosedur berhenti dan pelepasan tekanan saat mengganti mata bor impact (untuk konstruksi pada batuan lapuk kuat dan lapisan batuan) sudah diterapkan ke regu kerja.
Hal-hal yang Perlu Dikonfirmasi Secara Terpisah
Data yang diberikan adalah rentang kemampuan PV390 pada diameter bor 80–600 mm, kedalaman bor 0–6 m, dan kondisi tekanan rantai, serta deskripsi lahan dan lapisan tanah yang sesuai. Beberapa situasi berikut tidak dapat disimpulkan dalam artikel ini dan perlu dikonfirmasi kepada produsen atau perancang proyek: laju pengeboran aktual dan efisiensi pada kondisi geologi tertentu; model dan energi impact mata bor impact (item ini tidak diberikan dalam data asli); skema perlengkapan untuk perawatan dinding lubang atau proses pembentukan lubang; estimasi kapasitas produksi saat operasi berkelanjutan dengan banyak titik tiang.
Selain itu, model asli dalam data proyek ini adalah SL390, telah dikonfirmasi sebagai PV390, dan artikel ini secara konsisten menggunakan PV390. Terdapat perbedaan dalam kondisi geologi aktual, bentuk mata bor, jenis tiang, diameter lubang, sudut konstruksi, dan metode operasi; efisiensi pengeboran akhir, kualitas pembentukan lubang, dan hasil konstruksi harus mengacu pada kondisi lapangan serta desain pondasi proyek.
