Lokasi lubang pengambilan inti di area tambang pegunungan sering kali berada di lereng bukit, lembah, atau platform lahan hutan yang tidak memiliki jalan jadi. Ujian pertama bagi peralatan di lokasi seperti ini sering kali bukan seberapa dalam pengeboran, melainkan bagaimana seluruh peralatan dapat diangkut masuk dan dibongkar lalu digunakan kembali di platform sempit. Artikel ini menguraikan tujuan operasi "masuk ke titik tanpa jalan, pengambilan inti di titik tetap" menjadi beberapa kebutuhan, kemudian membandingkannya dengan data publik CR600P untuk melihat fitur mana yang terkait dengan kebutuhan tersebut dan kondisi mana yang masih perlu diverifikasi di lapangan.
Uraikan tujuan operasi menjadi kondisi yang dapat diverifikasi
"Pengambilan inti di area tambang pegunungan tanpa jalan" mencakup beberapa lapisan batasan yang berbeda; jika dibahas secara campur aduk, mudah untuk hanya fokus pada satu aspek kedalaman bor:
- Cara masuk ke titik: sampai segmen mana kendaraan dapat mencapai, sisa jarak perlu diangkut secara manual atau dengan alat mesin kecil;
- Berat angkut per unit: semakin berat modul, semakin tinggi persyaratan jumlah pengangkut, lebar rute, dan kemiringan;
- Posisi lubang: kemiringan tubuh bijih menentukan sudut pengeboran, peralatan harus dapat mencakup lubang miring dan lubang hampir vertikal;
- Spesifikasi pengambilan inti: diameter lubang yang berbeda sesuai dengan nilai referensi kedalaman bor yang berbeda, kedalaman lubang target harus berada dalam kisaran ini;
- Dinding lubang dan pembuangan serbuk: persyaratan lumpur dan casing pada segmen lapuk dan rekahan;
- Organisasi pergantian lubang: ketika lokasi lubang garis eksplorasi tersebar, proporsi waktu bongkar-pasang dan relokasi akan meningkat.
Beberapa kondisi ini dapat langsung dipetakan dari parameter peralatan, sementara yang lain hanya dapat dikonfirmasi di lapangan. Berikut diuraikan per kebutuhan.
Struktur modular terpisah sesuai dengan kebutuhan mana

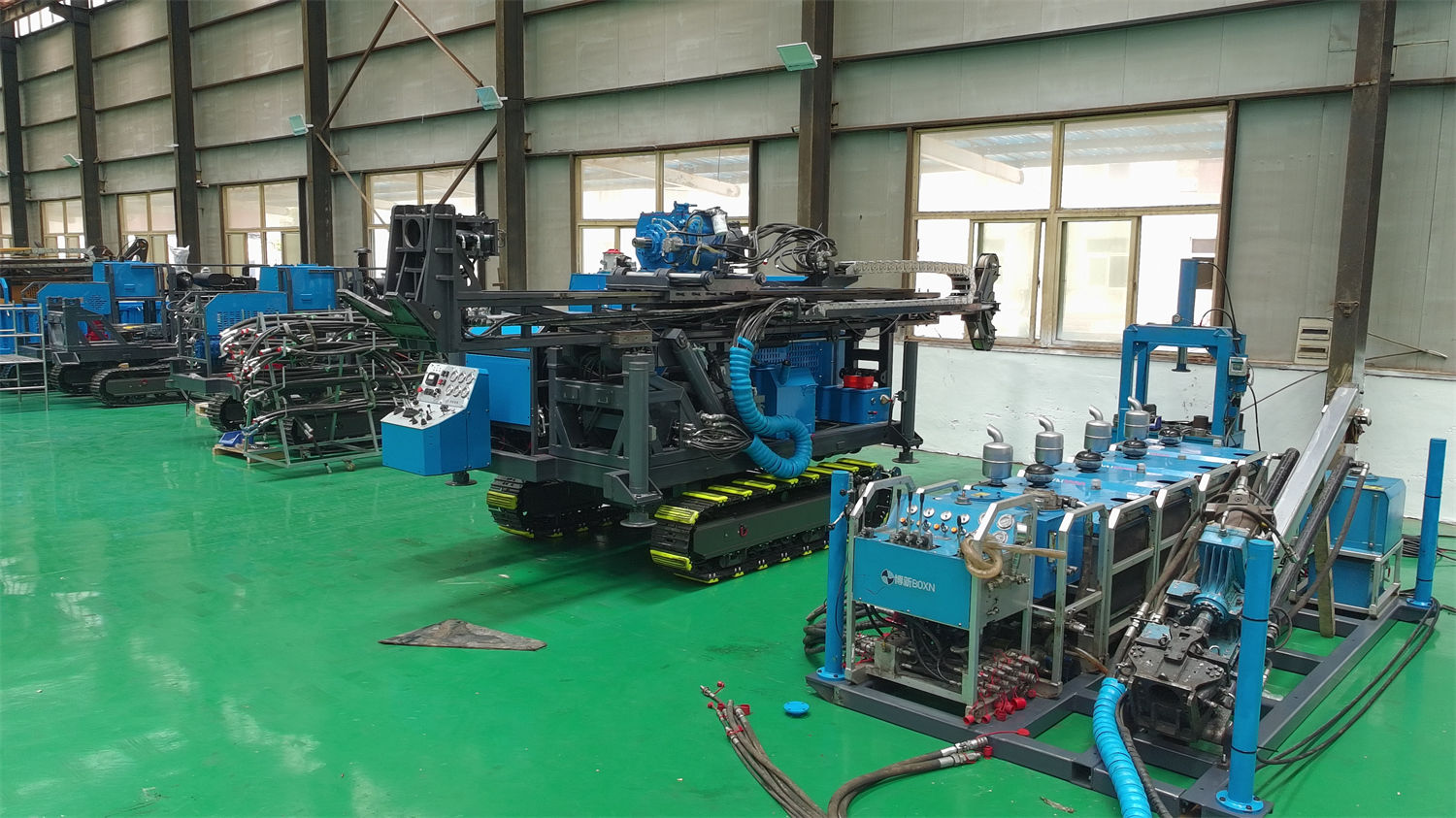

Praktik paling umum di lokasi lubang tanpa jalan adalah membongkar peralatan menjadi unit yang dapat diangkut secara independen, diangkut secara bertahap ke dekat mulut lubang, lalu dirakit. Data CR600P membagi daya, hidraulik, operasi, lumpur, dan mekanisme pengeboran menjadi beberapa unit fungsional, dengan berat referensi modul: unit daya 180–260 kg, unit operasi 125 kg, unit oli hidraulik (termasuk oli) 140 kg, unit lumpur 86 kg, dan berat total keseluruhan 1200 kg.
Angka-angka ini menunjukkan bahwa desain terpisah mendistribusikan berat keseluruhan ke beberapa modul, bukan menurunkan berat per unit hingga dapat diangkut secara bebas oleh tenaga manusia. Kisaran unit daya 180–260 kg masih memerlukan alat transportasi kecil, kereta gantung, atau kerja sama beberapa orang, tergantung pada kemiringan dan jarak rute pengangkutan. Data tidak memberikan dimensi luar setiap modul; lebar minimum rute transportasi, radius belok, dan titik pengangkatan perlu diverifikasi secara terpisah.
Data menyebutkan perakitan dapat diselesaikan dalam waktu sekitar 30 menit, sekaligus menjelaskan bahwa waktu aktual yang dibutuhkan dipengaruhi oleh jarak transportasi, kondisi lokasi, keterampilan personel, dan peralatan pendukung. Nilai ini dapat digunakan sebagai titik referensi awal untuk organisasi pergantian lubang, tetapi tidak dapat langsung digunakan sebagai waktu perakitan di lapangan.
Sudut pengeboran 45°–90° sesuai dengan kebutuhan posisi lubang
Tubuh bijih pegunungan sering memiliki kemiringan tertentu, dan lubang bor perlu menembus zona mineralisasi pada sudut yang wajar, bukan selalu lubang vertikal. Data CR600P memberikan kisaran sudut pengeboran 45°–90°, yang secara langsung terkait dengan kebutuhan tata letak lubang miring dan lubang hampir vertikal.
Yang perlu dibedakan: kisaran sudut menunjukkan peralatan dapat diposisikan pada sudut tersebut, bukan berarti efisiensi pengeboran pada sudut itu sama dengan lubang vertikal. Saat konstruksi lubang miring, stabilitas rig bor dan alas, kondisi gaya pada batang bor, dan gesekan dalam lubang akan berubah; catatan dalam data juga menyebutkan bahwa sebelum konstruksi lubang miring, stabilitas rig bor dan alas harus dipastikan. Kinerja pengeboran aktual pada sudut tertentu tidak diberikan dalam data dan perlu dinilai berdasarkan kondisi lapangan.
Spesifikasi pengambilan inti dan kedalaman bor referensi harus dilihat bersama
Kedalaman lubang target dalam operasi pengambilan inti terikat dengan diameter pengambilan inti; tidak bisa hanya melihat satu angka kedalaman bor. Kedalaman bor referensi CR600P adalah: BQ 760 m, NQ 600 m, HQ 280 m. Perbedaan tingkat kedalaman yang sesuai untuk peralatan yang sama di bawah spesifikasi pengambilan inti yang berbeda cukup jelas; saat memilih, tentukan terlebih dahulu spesifikasi utama yang akan digunakan proyek.
| Spesifikasi Pengambilan Inti | Kedalaman Bor Referensi |
|---|---|
| BQ | 760 m |
| NQ | 600 m |
| HQ | 280 m |
Data juga menjelaskan bahwa efisiensi pengeboran akhir, kedalaman bor, dan hasil pemulihan inti harus didasarkan pada kondisi lapangan. Tabel di atas adalah nilai referensi, bukan nilai jaminan yang dapat dicapai pada kondisi formasi apa pun. Jika proyek terutama menggunakan pengambilan inti HQ berdiameter besar dan kedalaman target melebihi 280 m, cakupan penerapan model ini perlu dievaluasi ulang.
Dampak wireline coring dan panjang batang bor terhadap ritme pergantian lubang
Ketika lokasi lubang garis eksplorasi tersebar, waktu tambahan setiap siklus akan terakumulasi. CR600P dilengkapi winch wireline dengan tali kawat 6 mm, kapasitas tali 800 m, dan kecepatan angkat 116 m/min; wireline coring dapat mengurangi gerakan tambahan mengangkat seluruh rangkaian batang bor setiap siklus. Panjang batang bor yang digunakan adalah 1 m atau 1,5 m; panjang ini sesuai dengan transportasi modular—batang bor tunggal lebih pendek sehingga mudah diangkut secara manual dalam kondisi tanpa jalan, tetapi konsekuensinya, jumlah penyambungan batang yang diperlukan untuk mencapai kedalaman lubang yang sama lebih banyak.
Di sini ada trade-off: semakin pendek batang bor, semakin mudah diangkut, tetapi frekuensi penyambungan dan tripping batang bor semakin tinggi. Data tidak memberikan perbedaan waktu spesifik untuk panjang batang bor yang berbeda; dampak aktual perlu dihitung berdasarkan kedalaman lubang, formasi, dan konfigurasi personel.
Kondisi pendukung untuk stabilitas dinding lubang dan pembuangan serbuk
Bagian atas lokasi lubang di pegunungan sering memiliki lapisan lapuk, zona rekahan, atau lapisan penutup lepas. Unit lumpur CR600P menggunakan pompa tekanan tinggi tipe plunger dengan laju alir 90 L/min dan tekanan 3 MPa; data menjelaskan bahwa lumpur terutama berfungsi untuk pendinginan dan membawa serbuk batu di formasi batuan utuh, sedangkan pada segmen lubang yang sangat lapuk, retak, atau lepas, stabilitas dinding lubang masih perlu dijaga melalui penyesuaian sifat lumpur dan tindakan casing.
Ini berarti parameter pompa lumpur hanyalah sebagian dari sistem sirkulasi; stabilitas dinding lubang pada segmen lepas juga bergantung pada formula lumpur, rencana casing, dan penilaian lapangan. Data tidak memberikan resep lumpur atau kedalaman pemasangan casing untuk formasi tertentu. Selain itu, mixer lumpur memiliki kapasitas pencampuran 1,2 m³/min dan kecepatan putar mixer 1500 rpm; pasokan air bersih dan material pendukung perlu diperkirakan secara terpisah berdasarkan kedalaman lubang dan panjang segmen lubang.
Hubungan antara bentuk daya dan kondisi pasokan listrik di lokasi
CR600P dapat menggunakan daya diesel atau daya listrik: persyaratan daya mesin diesel ≥66 kW, dengan pilihan merek Kubota, Cummins, Yunnei, dan Yuchai; opsi listrik adalah kombinasi motor 22 kW × 2. Pegunungan tanpa jalan biasanya tidak memiliki pasokan listrik yang stabil, sehingga opsi diesel lebih langsung dalam hal kemandirian; jika area tambang sudah memiliki pasokan listrik, opsi listrik dapat mengurangi tahap transportasi bahan bakar. Dasar pemilihan kedua opsi adalah kondisi pasokan listrik di lokasi, metode pemeliharaan, dan kemampuan organisasi energi; data tidak memberikan data perbandingan konsumsi energi antara keduanya.
Hal-hal yang masih perlu dikonfirmasi di luar data
Poin-poin berikut tidak tercakup dalam data yang ada dan perlu dipastikan secara terpisah sebelum masuk lokasi:
- Dimensi luar dan posisi titik pengangkatan setiap modul, untuk menghitung rute pengangkutan dan metode pengangkatan;
- Kapasitas dukung platform sementara dan stabilitas lereng, terutama gaya pada alas saat konstruksi lubang miring;
- Stratigrafi lokasi lubang target dan perkiraan posisi zona pecah, untuk menyiapkan rencana casing dan lumpur;
- Spesifikasi dan jumlah suku cadang untuk alat dalam lubang seperti batang bor, mata bor, dan tabung pengambilan inti;
- Evaluasi keselamatan rute jalan musim hujan, batu jatuh, dan pengangkutan manual.
Setelah membandingkan kondisi ini dengan fitur peralatan yang disebutkan di atas, barulah dapat dinilai apakah rig bor portabel terpisah kelas 600 meter seperti CR600P cocok untuk proyek tertentu. Mengambil keputusan hanya berdasarkan angka kedalaman bor atau kata "portabel" mudah mengabaikan batasan aktual organisasi transportasi dan prosedur dalam lubang.
