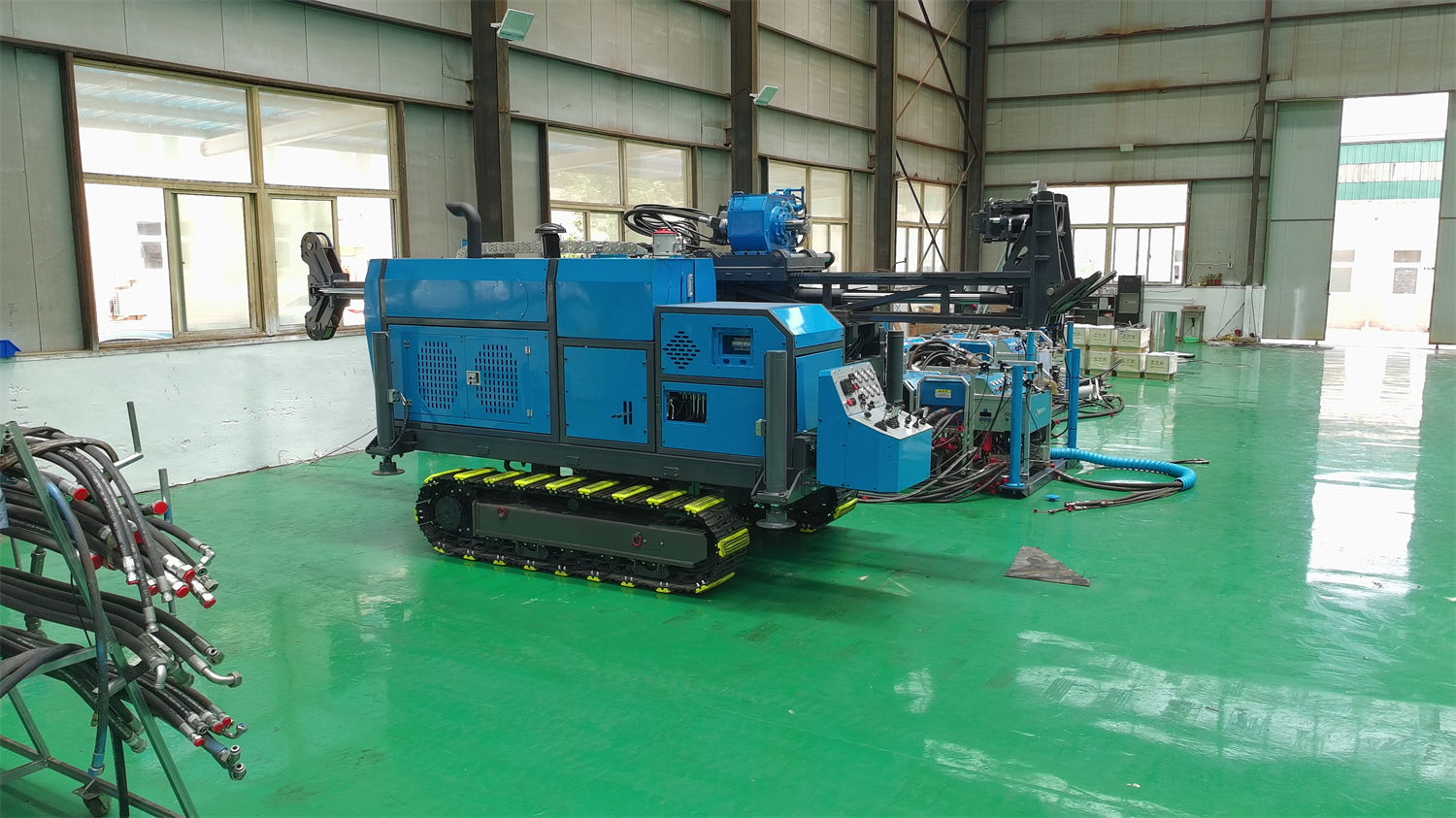

Membuka data CR800P, baris kedalaman bor tertulis BQ 920 m, NQ 800 m, HQ 380 m; pada kolom sistem umpan tertulis gaya dorong 67 kN, gaya angkat 130 kN; unit lumpur menuliskan laju alir 100 L/min, tekanan 7 MPa. Tiga kelompok nilai ini berada di tiga kolom, tidak berdekatan di halaman, sehingga mudah dibaca secara terpisah. Namun ketiganya bersama-sama menjawab pertanyaan yang sama: pada kedalaman dan diameter lubang tertentu, apakah peralatan ini dapat mengeluarkan alat bor dengan lancar dan terus membawa serbuk batu keluar dari mulut lubang. Artikel ini mengikuti urutan pertanyaan tersebut, menjelaskan bagian mana yang diatur oleh masing-masing kelompok nilai, dan mengapa harus dibaca bersama.
Tiga kelompok nilai dalam tabel parameter merupakan tiga besaran berbeda
Kedalaman bor bukan nilai keluaran suatu komponen peralatan, melainkan kedalaman bor referensi yang diberikan rig bor ini pada spesifikasi alat bor dan proses tertentu. CR800P menuliskan tiga spesifikasi BQ, NQ, HQ dengan tiga kedalaman, menunjukkan angka ini terikat pada sistem batang bor, mata bor, dan tabung inti; ganti spesifikasi maka ganti angka. Gaya angkat dan gaya dorong termasuk nilai gaya sistem umpan, satuan kN, membatasi kemampuan power head membawa alat bor naik-turun. Tekanan dan laju alir lumpur termasuk sistem sirkulasi, membatasi apakah fluida pembilas dapat mencapai dasar lubang dan membawa serbuk batu kembali ke permukaan. Ketiganya berbeda satuan, berbeda kepemilikan, tidak dapat dikonversi satu sama lain, dan tidak dapat digunakan untuk menyimpulkan dua lainnya.
Angka kedalaman bor harus dibaca bersama spesifikasi alat bor
Tiga kedalaman bor referensi CR800P adalah: BQ 920 m, NQ 800 m, HQ 380 m. Jika satu jalur eksplorasi beralih dari NQ ke HQ, kedalaman referensi turun dari 800 m menjadi 380 m; ini bukan karena peralatan melemah, melainkan karena setelah diameter lubang membesar, penampang batang bor, volume annulus, berat alat bor, dan jumlah serbuk batu berubah. Saat membaca baris kedalaman bor, pertama-tama pastikan spesifikasi mana yang akan digunakan proyek untuk pengambilan inti, lalu cocokkan dengan angka pada sel yang sesuai. Menganggap 800 m NQ sebagai "mesin ini dapat mengebor 800 m pada diameter berapa pun" adalah cara baca yang paling umum melampaui batas.
Kedalaman bor juga hanya nilai referensi. Data itu sendiri tidak menjelaskan pada litologi apa, sudut lubang bor apa, dan struktur lubang bor apa kedalaman tersebut diberikan. Pengeboran multi-sudut 45°–90° adalah ciri peralatan ini, tetapi lubang miring dan lubang vertikal berbeda dalam gesekan alat bor dan kondisi pengembalian serbuk batu; apakah angka kedalaman bor yang sama berlaku pada sudut kemiringan tertentu harus dinilai terpisah sesuai kondisi lokasi.
Gaya angkat membatasi margin penanganan alat bor pada segmen lubang dalam
Gaya angkat CR800P adalah 130 kN, gaya dorong 67 kN. Seiring bertambahnya kedalaman lubang, berat sendiri rangkaian batang bor dan gesekan dinding lubang akan terakumulasi secara bertahap, dan hambatan yang harus diatasi saat mencabut bor juga meningkat. Di sinilah hubungan antara gaya angkat dan kedalaman bor: ini menentukan berapa banyak margin yang masih dimiliki sistem umpan untuk menangani berat alat bor normal dan hambatan dalam lubang saat mendekati kedalaman bor referensi.
Nilai lain yang terikat adalah gaya cengkeram maksimum chuck 130 kN, sama dengan gaya angkat; kemampuan lubang tembus chuck 54–127 mm, diameter batang bor maksimum yang berlaku 114 mm. Angka-angka ini harus dilihat bersama: apakah gaya angkat dapat digunakan tergantung pada apakah chuck dapat mencengkeram alat bor dengan spesifikasi yang sesuai, dan apakah diameter batang bor berada dalam rentang lubang tembus. Nilai 130 kN dalam data tidak dirinci lebih lanjut menjadi nilai izin pada kedalaman dan kemiringan berbeda, sehingga tidak dapat langsung dipahami sebagai "dapat memberikan kemampuan angkat bersih 130 kN di dalam lubang 800 m mana pun".
Kapasitas tali winch wireline CR800P adalah 1000 m (tali kawat 6 mm), kecepatan angkat 116 m/min, gaya angkat drum kosong 11,5 kN, gaya angkat drum penuh 5,6 kN. Kelompok nilai ini berkaitan dengan tahap pengangkatan tabung inti wireline, dan merupakan dua mekanisme berbeda dari gaya angkat sistem umpan, tidak dapat saling menggantikan. Saat wireline coring tingkat 800 m, margin yang disediakan kapasitas tali 1000 m merupakan ruang operasi pada sisi pengangkatan tabung inti.
Tekanan pompa berkaitan dengan apakah sirkulasi dapat dipertahankan, bukan seberapa cepat pengeboran
Parameter yang diberikan unit lumpur adalah pompa tekanan tinggi tipe plunger, penggerak hidraulik, laju alir 100 L/min, tekanan 7 MPa. Setelah kedalaman lubang bertambah, jalur fluida pembilas menurun sepanjang batang bor dan naik sepanjang annulus menjadi lebih panjang, kerugian sepanjang jalur meningkat; saat menghadapi segmen lubang dengan rekahan berkembang, pengembalian air tidak stabil, atau kehilangan lumpur, kondisi tekanan yang diperlukan untuk mempertahankan sirkulasi juga berubah. Nilai 7 MPa menunjukkan stasiun pompa ini memiliki kemampuan keluaran tekanan tertentu, dapat menjadi titik awal untuk membahas kondisi sirkulasi yang kompleks.
Namun tidak dapat disimpulkan secara terpisah bahwa "pada kedalaman ini sirkulasi pasti dapat terbentuk". Apakah tekanan lumpur cukup juga tergantung pada diameter lubang, luas penampang annulus, spesifikasi batang bor, kinerja fluida pembilas, dan tingkat kehilangan formasi; hal-hal ini tidak diberikan satu per satu dalam data. Laju alir 100 L/min dan tekanan 7 MPa juga dua parameter independen; ketika tekanan cukup tetapi laju alir kurang, kecepatan pengembalian serbuk batu juga mungkin tidak cukup, keduanya harus dinilai pada kondisi sirkulasi yang sama.
Mengembalikan tiga baris nilai ke kondisi kedalaman lubang yang sama
Tabel berikut hanya merangkum nilai terkait dalam data CR800P, untuk menjelaskan tahap operasi mana yang berkaitan dengan setiap item ketika kedalaman lubang bertambah, dan tidak menunjukkan adanya hubungan konversi di antara ketiganya.
| Item parameter | Nilai data | Tahap operasi terkait saat kedalaman lubang bertambah |
|---|---|---|
| Kedalaman bor referensi | BQ 920 m / NQ 800 m / HQ 380 m | Menentukan pada spesifikasi alat bor mana kedalaman lubang dibahas |
| Gaya dorong / gaya angkat | 67 kN / 130 kN | Margin nilai gaya saat menurunkan dan mencabut alat bor |
| Kapasitas tali winch wireline | 1000 m (tali kawat 6 mm) | Ruang operasi pengangkatan tabung inti wireline |
| Laju alir / tekanan lumpur | 100 L/min / 7 MPa | Kondisi sirkulasi pengiriman fluida pembilas dan pengembalian serbuk batu |
Urutan membaca hubungan ini dapat dilakukan sebagai berikut: pertama kunci kedalaman bor referensi sesuai spesifikasi pengambilan inti, tetapkan lingkup pembahasan; lalu lihat berat alat bor dan perkiraan hambatan dalam lubang pada kedalaman tersebut, bandingkan dengan gaya angkat dan kemampuan chuck, nilai apakah ada margin pada tahap pencabutan dan penurunan bor; terakhir lihat sisi sirkulasi, bandingkan laju alir dan tekanan pompa dengan diameter lubang, batang bor, dan kehilangan formasi, nilai apakah serbuk batu dapat terus keluar. Jika salah satu dari tiga item kondisinya kurang, seberapa longgar pun nilai dua lainnya tidak akan membuat lubang ini selesai dengan lancar.
Perlu dijelaskan bahwa pembacaan hubungan ini hanya dapat memberikan arah, tidak dapat menghitung kesimpulan. Data tidak menyediakan tabel berat alat bor pada berbagai kedalaman, persyaratan kecepatan pengembalian annulus pada berbagai diameter lubang, juga tidak memberikan nilai koreksi gaya angkat terhadap perubahan kemiringan. Semua ini perlu dihitung terpisah sesuai desain lubang bor dan kondisi lokasi.
Kondisi pendukung juga berada dalam rantai hubungan ini

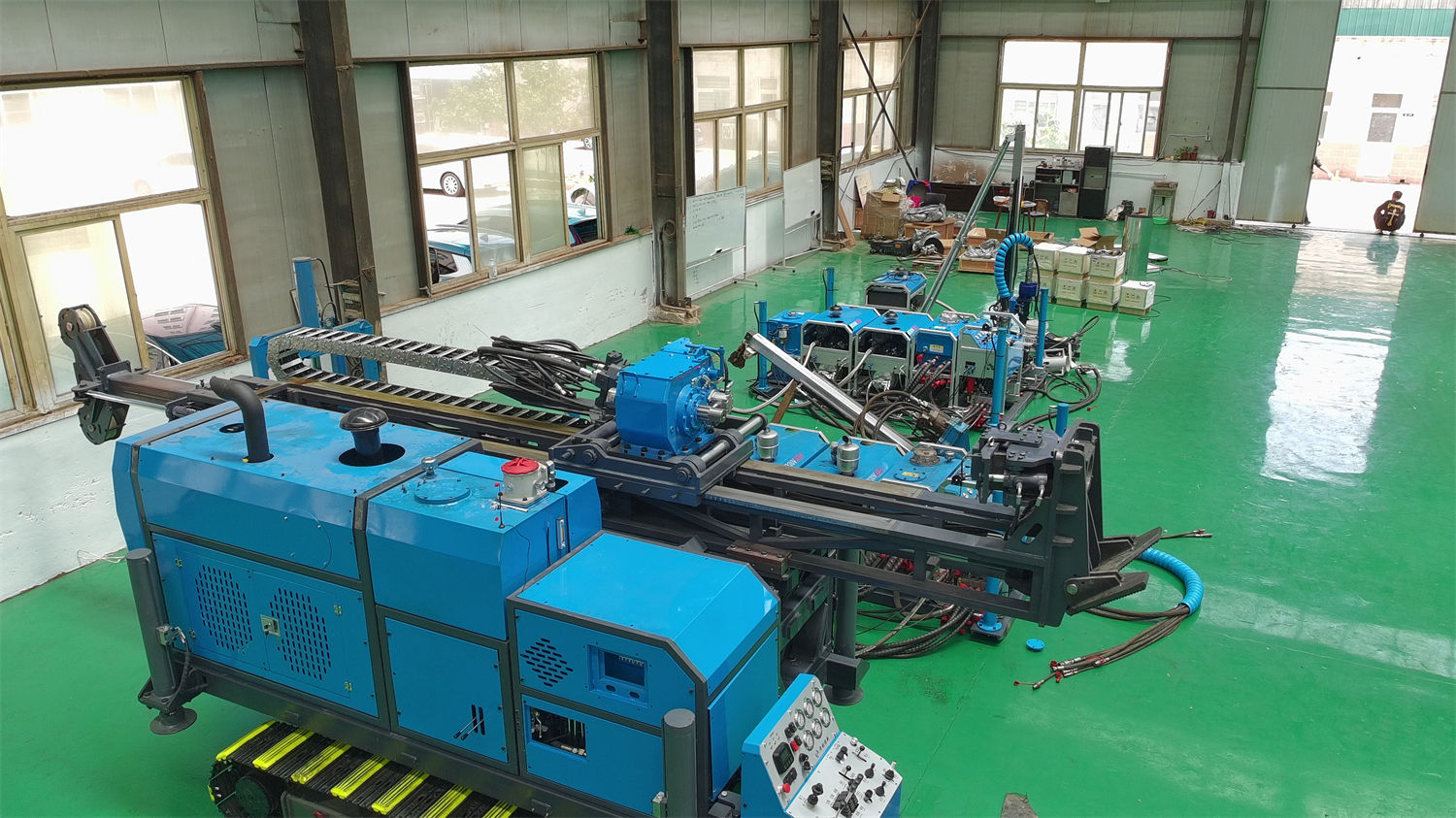

Dari sisi sistem tenaga, persyaratan daya mesin diesel CR800P ≥99 kW, juga dapat menggunakan konfigurasi motor 22 kW × 3. Pada segmen lubang dalam dengan rotasi dan sirkulasi berkelanjutan, kestabilan keluaran daya akan secara tidak langsung mempengaruhi tekanan pompa dan torsi; transportasi bahan bakar, kondisi pembangkit listrik, dan sumber daya perawatan di daerah pegunungan terpencil adalah kondisi lokasi yang perlu diverifikasi saat memilih opsi diesel atau listrik. Struktur terpisah memisahkan unit tenaga, operasi, lumpur, dan pengeboran untuk diangkut, sehingga aksesibilitas lokasi lubang di pegunungan meningkat, tetapi kondisi konektor cepat hidraulik dan komponen sambungan setelah setiap modul dirakit perlu diperiksa setiap kali perakitan; hal ini dicantumkan secara terpisah dalam data.
Bagian di luar data yang perlu dikonfirmasi kepada produsen dan lokasi
- Kondisi litologi, sudut lubang bor, dan struktur lubang bor yang sesuai dengan kedalaman bor referensi NQ 800 m, HQ 380 m tidak dijelaskan satu per satu dalam data.
- Margin aktual yang tersedia dari gaya angkat 130 kN saat mendekati kedalaman bor referensi kurang data rinci berdasarkan kedalaman dan kemiringan.
- Apakah tekanan pompa 7 MPa cukup untuk mempertahankan sirkulasi pada segmen lubang dengan rekahan berkembang atau kehilangan lumpur perlu dinilai bersama diameter lubang dan formasi.
- Hubungan pencocokan torsi maksimum power head 980 N·m, kecepatan putar maksimum 1200 rpm dengan berbagai litologi; data hanya memberikan prinsip pergantian, tidak memberikan tabel kombinasi parameter.
- Kombinasi langkah umpan 1,8 m dengan panjang batang bor yang berlaku 1 m / 1,5 m akan mempengaruhi frekuensi penyambungan batang dan waktu bantu; cara pengorganisasian spesifik perlu ditentukan sesuai tata letak lokasi.
Oleh karena itu, saat membaca tiga baris nilai CR800P ini, daripada membandingkan angka mana yang lebih besar, lebih baik tentukan dulu spesifikasi pengambilan inti yang digunakan proyek, rencana kedalaman pengeboran, perkiraan hambatan dalam lubang dan kondisi kehilangan lumpur, lalu cocokkan satu per satu dengan nilai yang sesuai dalam data, dan catat kondisi yang tidak tercakup sebagai hal yang perlu dikonfirmasi sebelum masuk lokasi. Data dapat memberikan arah batas kemampuan; kedalaman bor dan efisiensi akhir tetap mengacu pada kondisi lokasi.
