Begitu lubang eksplorasi mendalam melebihi seribu meter, winch tali dan sistem pengangkatan bukan lagi item tambahan yang sekadar "cukup", melainkan fondasi proses yang berlangsung sepanjang seluruh lintasan lubang. Semakin dalam lubang, semakin panjang jarak satu arah pengangkatan pipa dalam, semakin banyak siklus tali kawat, dan semakin mudah hambatan penarikan bor terakumulasi; perubahan-perubahan ini tidak tercermin sekaligus dalam satu angka "kedalaman bor 1200 m". Artikel ini menjelaskan dua jenis beban yang meningkat secara berurutan seiring bertambahnya kedalaman lubang—lintasan tali dan cadangan gaya angkat—untuk menunjukkan bagaimana menyisakan ruang pertimbangan saat membaca data peralatan, dengan parameter publik CR1200P sebagai referensi.
Ketika kedalaman lubang bertambah, yang pertama memanjang adalah jalur tali
Pengangkatan pipa dalam pada pengeboran inti dengan tali kawat dilakukan oleh tali kawat winch. Semakin besar kedalaman lubang, semakin panjang jarak satu arah pipa dalam dari dasar lubang ke mulut lubang, dan semakin banyak pula jumlah lenturan, segmen gesekan, dan perubahan tegangan yang dialami tali kawat yang sama dalam satu siklus. Data CR1200P memberikan kapasitas tali winch sebesar 1400 m (tali kawat 6 mm), gaya angkat drum kosong 14,5 kN, gaya angkat drum penuh 5,6 kN, dan kecepatan angkat 116 m/min. Nilai-nilai ini sesuai dengan kelas peralatan dengan kedalaman bor referensi NQ 1200 m dan kedalaman bor referensi BQ 1500 m.
Terdapat jarak antara kapasitas tali 1400 m dan NQ 1200 m; jarak ini bukan berarti "parameter ditulis terlalu besar", melainkan ruang panjang tali yang perlu disisakan dalam operasi lubang dalam: sambungan ujung tali, perubahan jumlah lapisan gulungan drum, dan penyesuaian kombinasi alat dalam lubang semuanya akan memakan panjang tali yang tersedia secara aktual. Jika proyek memilih peralatan dengan kapasitas tali yang mepet terhadap kedalaman nominal lubang, begitu kedalaman lubang sedikit bertambah atau ujung tali perlu diproses ulang, cadangan bisa menjadi tidak cukup.Kapasitas tali harus dipahami sebagai panjang yang melebihi kedalaman lubang yang direncanakan, bukan tepat sama dengan kedalaman lubang yang direncanakan.
Cadangan gaya angkat berkaitan dengan gesekan dalam lubang, bukan kecepatan pengeboran
Gaya dorong CR1200P adalah 67 kN dan gaya angkat 130 kN. Untuk lubang bor kelas 1200 m, saat penarikan bor, berat kolom bor itu sendiri, gesekan dinding lubang, dan hambatan tambahan akibat kemiringan lubang akan bertumpuk. Data itu sendiri juga menyatakan: mengendalikan kemiringan lubang, menjaga stabilitas dinding lubang, dan mengurangi gesekan batang bor lebih penting daripada sekadar meningkatkan gaya angkat. Pernyataan ini mengarah pada satu batas penilaian—130 kN adalah nilai kalibrasi, yang menunjukkan seberapa besar kemampuan angkat peralatan pada kelas ini, tetapi tidak dapat disimpulkan bahwa "setiap lubang 1200 m dapat ditarik keluar dengan lancar".
Semakin dalam lubang, semakin sulit memperkirakan proporsi gaya angkat yang terpakai untuk gesekan. Oleh karena itu, saat membaca item gaya angkat, cara yang lebih aman adalah melihatnya bersama spesifikasi batang bor, sudut pengeboran, dan kondisi stabilitas dinding lubang, bukan membandingkan besaran angka secara terpisah. Jika hambatan penarikan bor terus meningkat, arah penanganan yang disarankan data adalah melakukan sirkulasi, pemeriksaan penarikan bor, atau penanganan dinding lubang, bukan menarik paksa dengan memperbesar gaya angkat.
| Item parameter | Nilai data | Tahap operasi terkait |
|---|---|---|
| Kapasitas tali winch | 1400 m (tali kawat 6 mm) | Panjang tali satu arah pengangkatan pipa dalam dan cadangan ujung tali |
| Gaya angkat drum kosong/penuh | 14,5 kN / 5,6 kN | Kemampuan angkat tali saat jumlah lapisan gulungan drum berubah |
| Gaya angkat | 130 kN | Kemampuan angkat terhadap kolom bor saat penarikan bor |
| Gaya dorong | 67 kN | Kemampuan penyaluran terhadap alat bor saat pengeboran |
Angka kedalaman bor harus dibaca bersama spesifikasi alat bor
Kedalaman bor CR1200P dituliskan dalam tiga tingkat: referensi BQ 1500 m, referensi NQ 1200 m, dan referensi HQ 700 m. Pada peralatan yang sama, semakin besar spesifikasi alat bor, semakin pendek kedalaman bor referensi yang dapat dicapai. Ini menunjukkan bahwa "kelas 1200 meter" bukan kemampuan tetap, melainkan rentang yang terikat pada sistem diameter lubang dan alat bor. Kapasitas tali dan gaya angkat juga dibatasi oleh sistem ini: proses pengeboran inti dengan tali kawat pada segmen lubang NQ berbeda dari segmen lubang HQ, berat pipa dalam, jumlah batang bor, dan hambatan pengangkatan semuanya akan berubah.
Oleh karena itu, saat menilai cadangan, pertama-tama tentukan spesifikasi alat bor yang terutama digunakan proyek, lalu lihat kedalaman bor referensi pada tingkat yang sesuai, dan terakhir bandingkan apakah kapasitas tali dan gaya angkat menyisakan ruang. Menganggap kedalaman 1500 m pada tingkat BQ langsung sebagai kedalaman bor universal peralatan akan sekaligus melebih-lebihkan cakupan kesesuaian kapasitas tali dan gaya angkat.
Tuntutan operasi kontinu lubang dalam terhadap kondisi pendukung
Sistem tali dan pengangkatan tidak bekerja secara terisolasi. Pompa utama CR1200P memiliki aliran 250 L/min dan tekanan 25 MPa, sedangkan pompa lumpur memiliki aliran 150 L/min dan tekanan 7 MPa. Dalam lubang dalam, jarak pengangkutan serbuk batuan panjang, dan lumpur sekaligus berperan dalam pendinginan, pelumasan, dan perlindungan dinding lubang; sistem hidraulik harus menjaga gerakan kontinu power head, winch, dan penjepit. Data menyebutkan bahwa aliran hidraulik yang lebih besar menguntungkan operasi kontinu lubang dalam, tetapi juga menuntut perhatian lebih pada filtrasi oli hidraulik, pengendalian suhu, dan pemeliharaan saluran tekanan tinggi di lokasi. Kondisi pendukung ini secara tidak langsung memengaruhi stabilitas sistem pengangkatan dan tali: fluktuasi hidraulik dan abnormalitas aliran balik lumpur akan tercermin pada hambatan penarikan bor dan penempatan pipa dalam.
- Tali kawat harus memiliki catatan pemeriksaan dan penggantian, dengan pemeriksaan berkala terhadap kawat putus, keausan, bekas tekan, dan sambungan ujung tali.
- Filtrasi oli hidraulik, pengendalian suhu, dan pemeliharaan saluran tekanan tinggi harus dimasukkan ke dalam rencana harian.
- Kinerja lumpur perlu disesuaikan berdasarkan perubahan aliran balik dan tekanan pompa; kebocoran dalam atau zona pecah harus ditangani dengan casing, penyumbatan kebocoran, atau perlindungan dinding lubang bertahap.
- Proyek terpencil harus menyiapkan segel, filter, konektor cepat, suku cadang aus tali kawat, alat bor, dan bahan lumpur yang umum digunakan.
Kondisi apa yang tidak diberikan data dan perlu dikonfirmasi terpisah

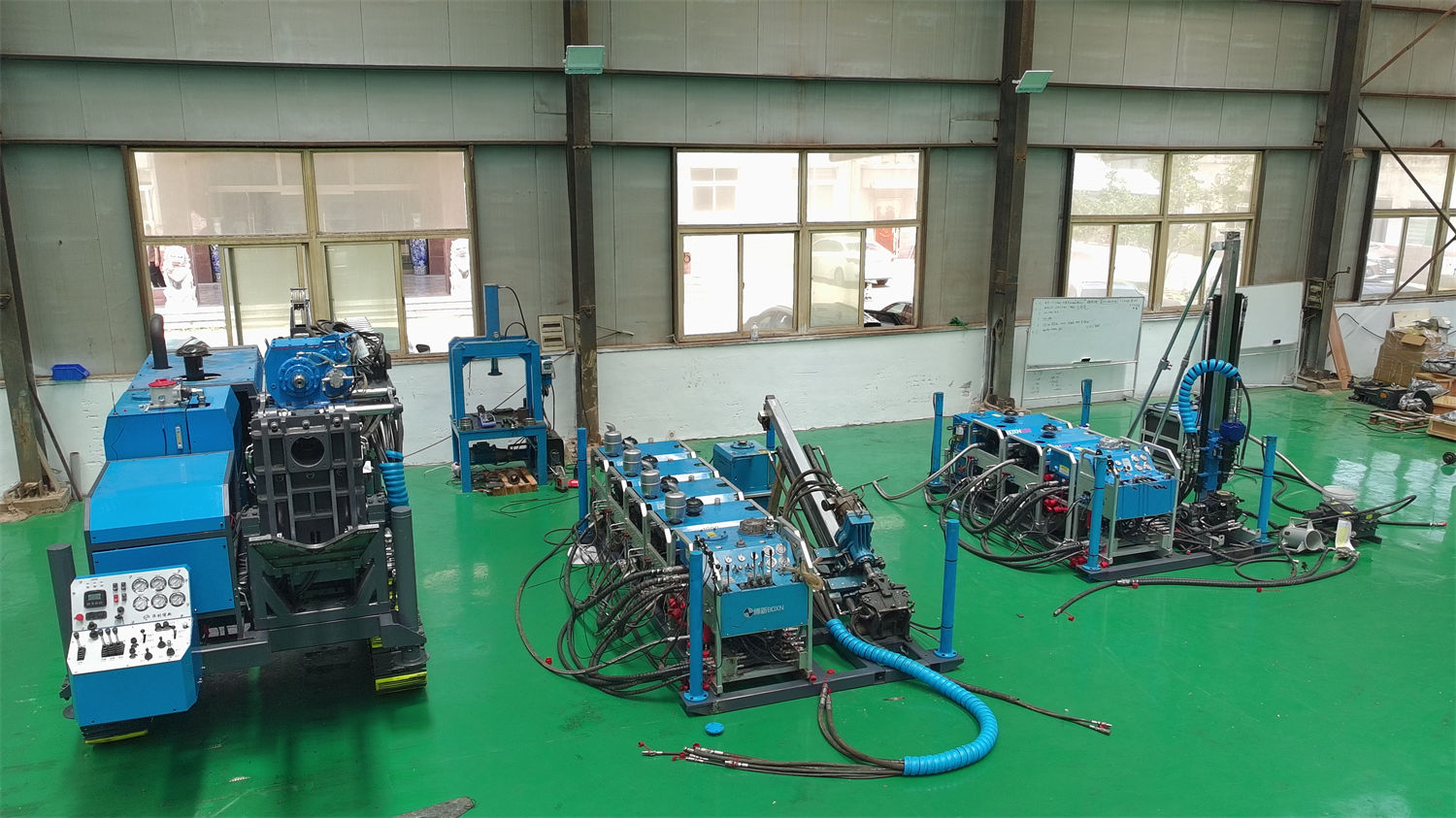

Parameter publik tidak menjelaskan proporsi konsumsi aktual gaya angkat pada kedalaman lubang dan kombinasi alat bor yang berbeda, juga tidak memberikan siklus penggantian tali kawat pada kondisi geologis tertentu. Hal-hal ini perlu dikonfirmasi kepada produsen atau teknisi lapangan dengan mempertimbangkan kedalaman lubang proyek, sudut pengeboran, integritas lapisan batuan, dan cara operasi. Selain itu, CR1200P menggunakan desain modular terpisah dengan berat total 1880 kg; unit daya, unit operasi, unit oli hidraulik, dan unit lumpur memiliki berat referensi masing-masing. Sebelum masuk lokasi, kondisi akses jalan, titik pengangkatan, pasokan air, dan pasokan daya juga perlu diverifikasi. Data secara jelas mengingatkan bahwa efisiensi pengeboran akhir, kedalaman bor, dan hasil pemulihan inti harus mengacu pada kondisi lapangan.
Bagi proyek eksplorasi mendalam, penilaian cadangan kapasitas tali dan gaya angkat pada dasarnya menjawab pertanyaan "apakah peralatan ini masih memiliki ruang penyesuaian pada segmen lubang terdalam". Kapasitas tali 1400 m dan gaya angkat 130 kN pada CR1200P memberikan titik awal untuk penilaian ini, bukan titik akhir; setelah titik awal, masih perlu memeriksa satu per satu berdasarkan spesifikasi alat bor, gesekan dalam lubang, dan kondisi pendukung di lokasi.
