Nilai WR750S yang Harus Dibaca Bersama

"Kedalaman bor maksimum 750 m" sering dianggap sebagai angka pertama yang dilihat saat memilih rig, tetapi dalam data WR750S, yang membatasi rentang operasi aktual tidak pernah hanya angka ini. Jika 750 m dibaca terpisah, mudah mengabaikan dua rangkaian angka di belakangnya: pipa bor 6 m dan casing 6 m, serta rentang diameter lubang 105–450 mm; selanjutnya ada gaya angkat 40 T, tekanan aksial 6 T, tenaga 176 kW, tekanan kerja 1,6–6 MPa, dan konsumsi udara 16–75 m³/min. Artikel ini tidak mendaftar parameter satu per satu, melainkan menyajikan tiga kelompok hubungan nilai yang harus dibaca bersama, serta penyimpangan yang mudah muncul jika hanya membaca satu angka.

Mengapa 750 m, pipa bor 6 m, dan 105–450 mm adalah satu kelompok

Kedalaman bor, panjang pipa bor, dan diameter lubang yang diberikan data masing-masing membatasi tiga arah berbeda: kedalaman bor adalah batas atas kedalaman lubang, panjang pipa bor memengaruhi jumlah sambungan, dan diameter lubang memengaruhi kecepatan aliran annulus serta kebutuhan volume udara. Ketika ketiganya disejajarkan, kemampuan kedalaman aktual tidak otomatis berlaku hanya dengan mengambil 750 m.

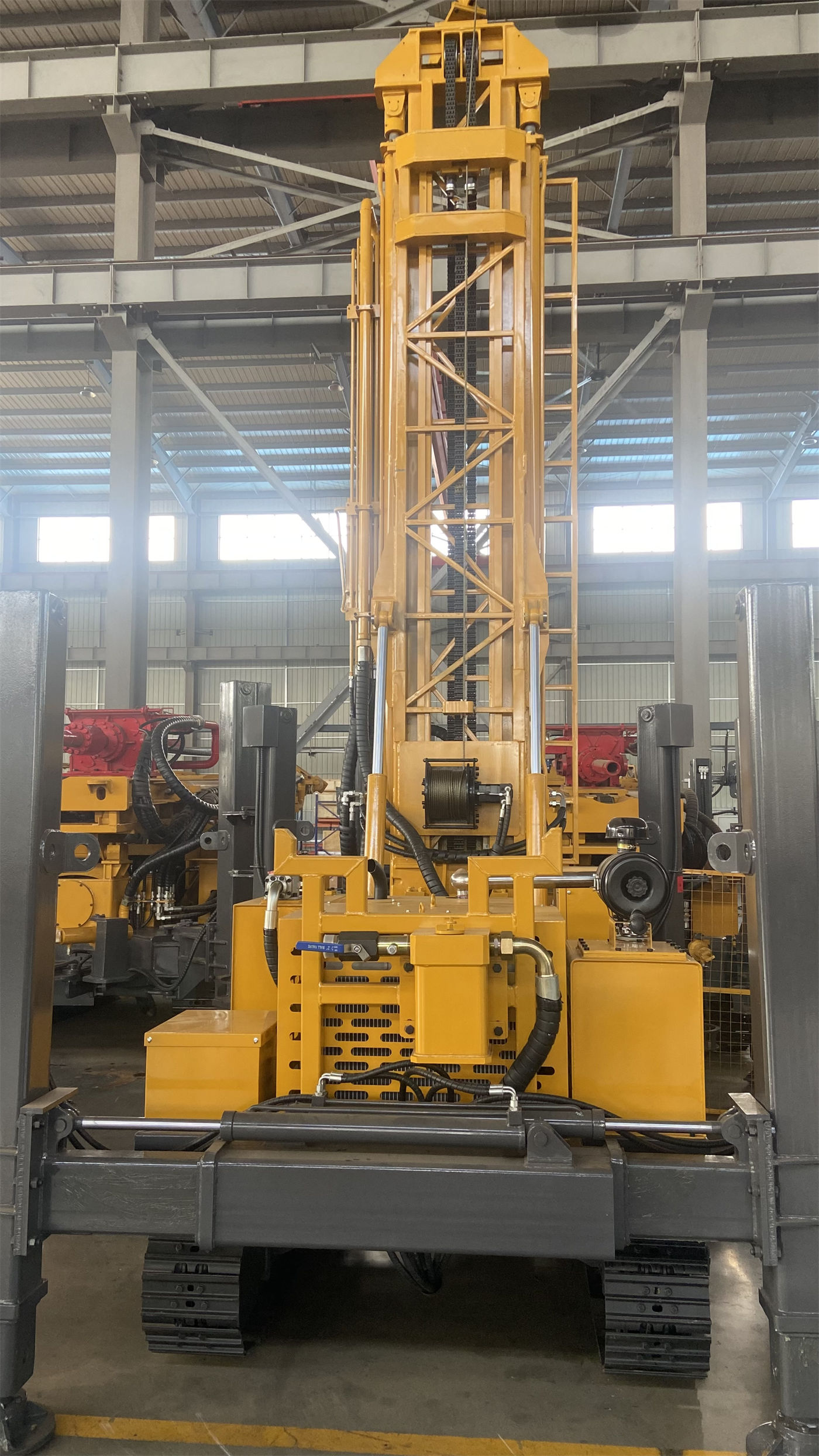

Pada lubang dalam kelas 750 m, jumlah sambungan pipa sangat banyak. Data menyebutkan dukungan operasi langsung pipa bor 6 m dan casing 6 m, dan huruf S dalam model menunjukkan menara teleskopik, yang dapat memperbaiki profil transportasi mesin saat kondisi pengangkutan. Panjang 6 m hanya berlaku jika dibaca bersama menara teleskopik—jika bukan struktur langkah panjang atau menara teleskopik, penyambungan dan pelepasan pipa bor 6 m akan terbatas oleh tinggi menara. Jadi "750 m + 6 m + menara teleskopik" membentuk satu kondisi lengkap; jika satu item hilang, operasional aktual 750 m perlu dievaluasi ulang.

Rentang diameter lubang 105–450 mm juga tidak boleh dibaca terpisah. Diameter besar pada lubang dalam berarti area annulus lebih besar, kebutuhan volume udara lebih tinggi, dan kebutuhan cadangan torsi lebih besar. Menuliskan 105 mm dan 450 mm sebagai rentang kemampuan mesin yang sama sebenarnya menjelaskan bahwa mesin ini mencakup rentang kondisi kerja yang lebar, bukan berarti kedua diameter tersebut dapat mencapai 750 m.

Gaya angkat 40 T harus dilihat bersama tekanan aksial 6 T dan berat rangkaian bor

Gaya angkat dan tekanan aksial ditulis terpisah dalam data: gaya angkat 40 T, tekanan aksial 6 T. Kedua angka memiliki arah berbeda—gaya angkat bertanggung jawab untuk menurunkan dan mengangkat rangkaian bor, sedangkan tekanan aksial memberikan tekanan ke bawah pada mata bor. Keduanya bersama berat rangkaian bor dan gesekan dinding lubang menentukan apakah operasi naik-turun bor dapat berjalan normal pada lubang dalam 750 m.

Seiring bertambahnya kedalaman lubang, berat seluruh rangkaian meningkat, dan gesekan juga meningkat signifikan. Pada bagian gaya angkat, data menuliskan satu penilaian: jika terjadi hambatan pengangkatan bor yang tidak normal, tangani terlebih dahulu dengan pembersihan lubang, pengangkatan perlahan, dan penilaian kondisi dalam lubang, hindari menganggap gaya angkat maksimum sebagai satu-satunya solusi. Kalimat ini sendiri merupakan petunjuk cara membaca parameter—40 T adalah batas kemampuan mesin, bukan cara penanganan saat terjadi macet.

Yang menyertai gaya angkat adalah winch bantu 2,5 T, yang digunakan untuk memindahkan DTH hammer, pipa bor, alat casing, dan aksesori lapangan. Angka ini bersama gaya angkat utama 40 T dan berat mesin 14 T membentuk gambaran kemampuan pemindahan yang lengkap.

Tekanan udara 1,6–6 MPa harus dipasangkan dengan konsumsi udara 16–75 m³/min

Ini adalah bagian yang paling mudah dibaca terpisah dalam seluruh data. Tekanan kerja 1,6–6 MPa dan konsumsi udara 16–75 m³/min masing-masing adalah rentang batas atas tekanan dan rentang aliran. Data secara jelas menuliskan: jika tekanan memenuhi syarat tetapi laju aliran kurang, masih dapat terjadi dampak tidak memadai dan kesulitan pembuangan serpihan.

Jadi kedua angka ini termasuk dalam satu kelompok; tidak bisa memilih kompresor udara hanya berdasarkan tekanan. Batas atas 6 MPa sesuai dengan kebutuhan penggunaan DTH hammer tekanan udara sedang-tinggi, tetapi pencocokan spesifik perlu memenuhi tekanan dan laju aliran sekaligus. Pada lubang dalam kelas 750 m, kelancaran pembuangan serpihan di dasar lubang secara langsung memengaruhi torsi dan konsumsi energi; endapan dan penghancuran berulang akan menambah beban putar. Data menyebutkan pada bagian batuan keras dan batuan lapuk perlunya pembersihan lubang terus-menerus dan penyesuaian berdasarkan kondisi dalam lubang, yang bersama tekanan udara dan konsumsi udara berada dalam satu rantai penilaian.

Perlu dijelaskan bahwa data tidak memberikan batas bawah volume udara spesifik yang cocok dengan model DTH hammer pada berbagai diameter dan kedalaman lubang; bagian ini perlu dikonfirmasi secara tertulis kepada produsen atau pemasok kompresor udara.

Dua tingkat torsi putar dan diameter lubang adalah satu penilaian yang sama

Data memberikan dua set konfigurasi putar: 13000 / 6500 N·m dan 15000 / 7500 N·m, dengan kecepatan putar maksimum masing-masing 95 / 190 r/min. Munculnya dua tingkat torsi dan dua tingkat kecepatan pada sistem putar yang sama menunjukkan bahwa pemilihan tingkat bergantung pada kondisi kerja spesifik, bukan sekadar mengambil nilai terbesar.

Hubungan antara rentang diameter lubang 105–450 mm dan torsi putar tidak diberikan dalam tabel oleh data. Karena itu yang dapat dikatakan adalah: cadangan torsi cenderung untuk diameter besar, batuan keras, dan segmen lubang dengan gesekan tinggi; kecepatan lebih tinggi cenderung untuk tahap dengan hambatan lebih rendah; pencocokan akhir perlu ditentukan berdasarkan diameter lubang, alat bor, dan lapisan batuan utama. Bagian yang tidak tercakup dalam data tidak dilakukan perhitungan.

Dimensi mesin, berat, dan kaki penopang juga harus dibaca sebagai satu kelompok

Data menyebutkan berat mesin sekitar 14 T, dimensi luar sekitar 6,64 × 2,25 × 2,67 m, sudut tanjakan maksimum referensi 21°, kecepatan jalan sekitar 3 km/jam. Angka-angka ini dan langkah kaki hidrolik 1,6 m adalah satu kelompok: dimensi transportasi, kemampuan tanjakan, dan rentang penyesuaian kaki penopang bersama-sama menentukan lokasi apa yang dapat dimasuki mesin ini dan platform apa yang dapat digunakan untuk bekerja.

Data juga mengingatkan bahwa pada tanah lunak harus digunakan alas dengan luas cukup, dan sebelum berpindah lokasi pastikan daya dukung jalan dan platform. Ini termasuk kondisi penggunaan, bukan kemampuan peralatan, sehingga hanya melihat dimensi dan berat tidak dapat menilai apakah suatu lokasi spesifik layak.

Nilai yang perlu diklasifikasikan secara terpisah

• Pengangkatan cepat 31 m/min dan penurunan cepat 65 m/min termasuk kecepatan gerakan bantu, bukan indikator yang sama dengan kemampuan pengeboran.
• Pompa lumpur opsional, pompa sentrifugal, generator, dan pompa busa termasuk lingkup aksesori, bukan berarti perlengkapan standar.
• Konsumsi udara 16–75 m³/min adalah rentang yang direkomendasikan peralatan, tidak sama dengan output aktual kompresor udara yang dipilih.

Hal yang perlu dikonfirmasi secara tertulis sebelum pembelian

• Kombinasi alat bor dan kedalaman yang dapat dicapai untuk kedalaman bor 750 m pada berbagai diameter lubang (105–450 mm).
• Laju aliran kompresor udara dan model DTH hammer yang perlu dipasangkan pada tekanan udara 1,6–6 MPa dan konsumsi udara 16–75 m³/min.
• Konfigurasi standar dan kondisi opsional untuk dua set konfigurasi torsi putar.
• Spesifikasi pipa bor 6 m dan casing 6 m, bentuk ulir, serta kompatibilitas dengan peralatan yang ada.
• Teks di akhir data tentang konstruksi lubang dalam 750 m tidak lengkap; kondisi konstruksi terkait harus diminta versi lengkapnya dari produsen.

Parameter teknis utama

Struktur data ini sendiri merupakan petunjuk: kemampuan yang sama sering dibatasi oleh dua hingga tiga angka secara bersama. Saat membaca 750 m, lihat juga 6 m dan 105–450 mm; saat membaca 40 T, lihat juga 6 T dan kondisi rangkaian bor; saat membaca 6 MPa, lihat juga laju aliran. Data tidak menuliskan semua kondisi batas setiap item, sehingga pada tahap pemilihan masih perlu mengonfirmasi hubungan yang sesuai kepada produsen satu per satu, bukan menganggap setiap nilai maksimum dapat berlaku bersamaan secara terpisah.
