Item Persiapan Lapangan Sebelum WR500RCE Masuk ke Proyek Sumur Air Dalam Batuan Keras

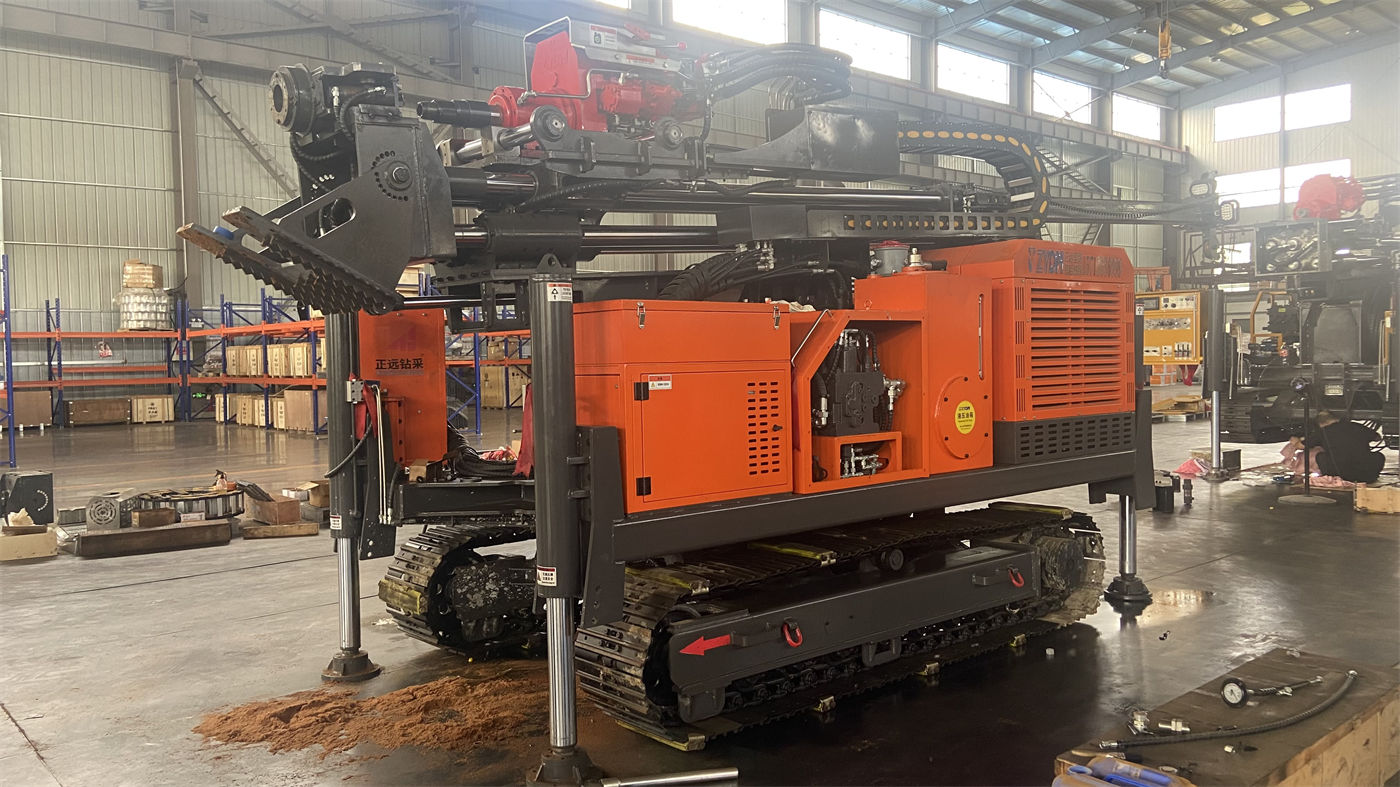

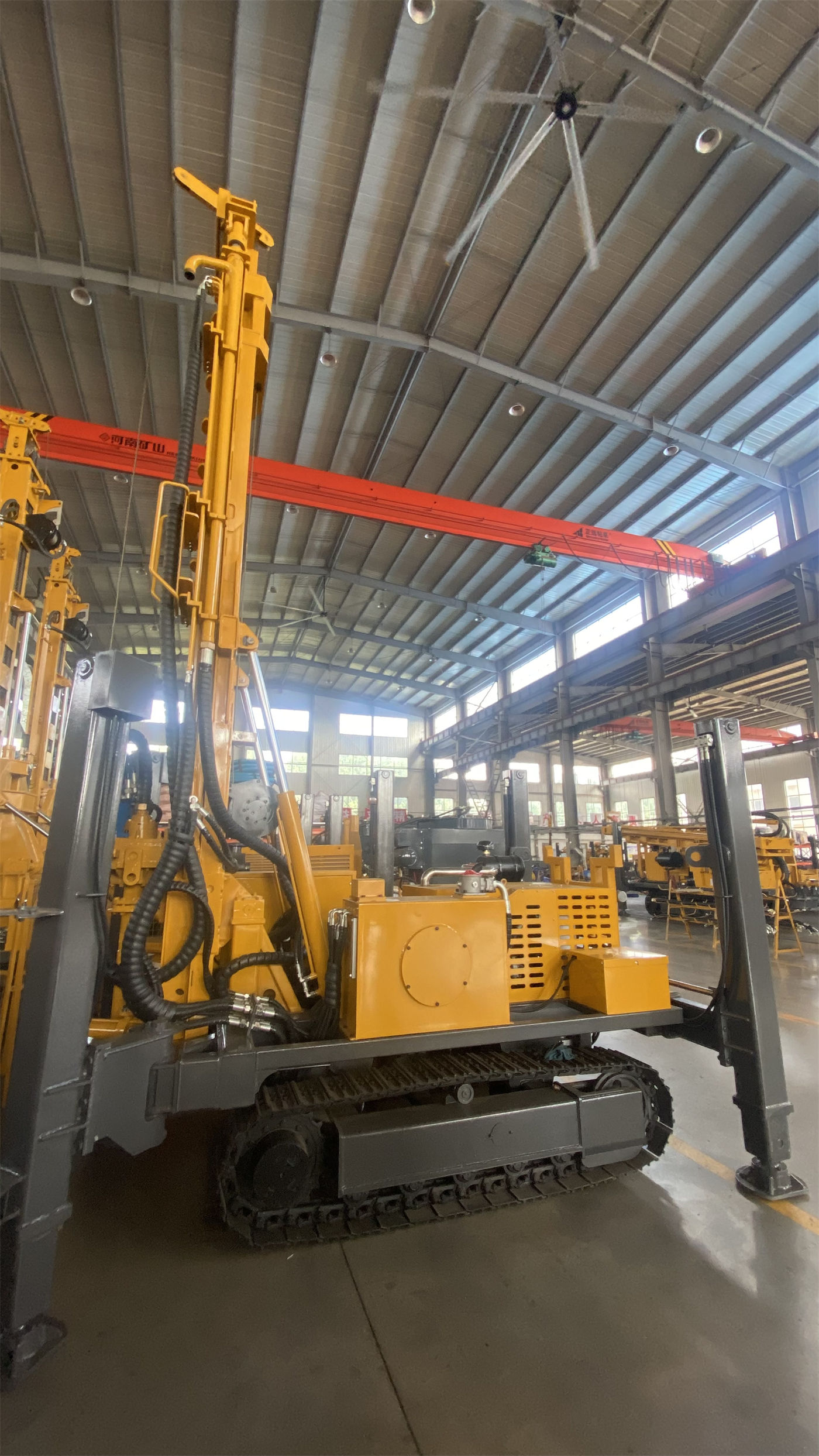

WR500RCE adalah rig sumur air reverse circulation air lift tipe crawler kelas 500 meter, dilengkapi mesin diesel 132 kW, gaya angkat 300 kN, dan torsi putar 8000–12000 N·m, diameter lubang 140–400 mm, kecepatan jalan chassis crawler sekitar 2,5 km/jam, kemampuan tanjakan referensi 30°, dan berat keseluruhan sekitar 12 T. Menempatkan peralatan seperti ini di proyek sumur air dalam yang didominasi batuan keras, yang perlu dipersiapkan sebelum masuk lokasi bukan hanya peralatannya sendiri. Berikut ini item persiapan yang disusun sesuai urutan pelaksanaan di lapangan; parameter yang dapat diverifikasi dituliskan secara langsung, sedangkan bagian yang tidak tercakup dalam data akan dicantumkan secara terpisah sebagai hal yang perlu dikonfirmasi secara tertulis kepada produsen atau pihak proyek.

Mengapa fokus persiapan sumur air dalam batuan keras berbeda

Dalam kondisi batuan keras, metode pengeboran utama rig ini adalah DTH hammer, sedangkan reverse circulation air lift bertugas membawa serpihan batuan dari dasar lubang kembali ke permukaan melalui bagian dalam batang bor. Persyaratan kelengkapannya tertulis sangat spesifik: tekanan kerja yang direkomendasikan 1,7–3,5 MPa, konsumsi udara 17–42 m³/menit; ketika kedalaman lubang bertambah, diameter lubang membesar, lapisan batuan mengeras, atau elevasi konstruksi meningkat, debit yang dibutuhkan akan ikut bertambah. Ini berarti persiapan lapangan harus berpusat pada rantai yang lebih panjang—apakah kompresor udara dapat memasok udara secara stabil, bagaimana pipa air dan pipa angin dipasang, bagaimana serpihan batuan dibuang, dan apakah jalan transportasi mampu menahan peralatan crawler 12 T. Setiap item akan menentukan ritme konstruksi sebelum pengeboran dimulai.

Persiapan transportasi dan pengangkatan sebelum masuk lokasi

Dimensi transportasi WR500RCE sekitar 6300 × 2100 × 2500 mm, dimensi kondisi kerja sekitar 4000 × 2900 × 6800 mm, dan berat transportasi sekitar 12 T. Sebelum transportasi, perlu dikonfirmasi kapasitas muat kendaraan, titik pengikat saat pemuatan, dan batas ketinggian di sepanjang rute, terutama tinggi menara sekitar 6,8 meter saat kondisi kerja setelah menara ditegakkan, yang berbeda dengan tinggi transportasi, sehingga perlu disediakan ruang terpisah untuk menegakkan menara di lokasi.

Cara pengangkatan dan pembongkaran juga termasuk item persiapan sebelum masuk lokasi, bukan masalah yang baru dipelajari setelah tiba. Hal-hal berikut perlu dikonfirmasi bersama pihak pengangkut dan pengelola lapangan sebelum pengiriman:

• Apakah pemuatan dan pembongkaran menggunakan crane atau berjalan sendiri melalui ramp, tergantung apakah lokasi memiliki ramp pembongkaran yang memenuhi syarat, perlu dinilai berdasarkan kondisi aktual;
• Daya dukung tanah antara titik pembongkaran dan lokasi lubang, area tanah lunak dan licin harus dilalui dengan hati-hati untuk menghindari terperosok;
• Jembatan, radius putar persimpangan, dan ruang bebas kabel tegangan tinggi di sepanjang rute transportasi, perlu dikonfirmasi sesuai kondisi jalan aktual;
• Gaya angkat winch bantu 20 kN, dapat digunakan untuk memindahkan DTH hammer, batang bor, alat casing, dan sebagian aksesori lapangan; saat pengangkatan harus mengontrol beban nominal, menghindari personel berada di bawah benda tergantung dan area yang terkena gaya kabel baja.

Kondisi berjalan dan posisi setelah crawler masuk lokasi

Struktur crawler lebih cocok untuk jalan kerikil area tambang, jalan pedesaan, dan permukaan tanah yang tidak rata pada umumnya. Kecepatan jalan sekitar 2,5 km/jam, kecepatan ini menentukan bahwa perpindahan antar titik lubang berirama "bergerak perlahan", sehingga saat menjadwalkan banyak titik lubang, waktu perpindahan harus dihitung dalam durasi proyek, bukan menganggap peralatan dapat berpindah cepat antar titik lubang.

Kemampuan tanjakan referensi 30° adalah indikator peralatan yang diberikan dalam data, tetapi tidak berarti setiap permukaan lereng di bawah 30° di lokasi dapat langsung dilalui. Stabilitas lateral peralatan crawler di permukaan lereng, material lereng, dan kondisi setelah hujan akan mengubah tingkat kelayakan lintasan aktual; lokasi harus disurvei terlebih dahulu sebelum menentukan rute perjalanan.

Bagaimana kompresor udara dan jalur udara diterapkan di lapangan

Reverse circulation air lift mengandalkan udara bertekanan untuk membentuk aliran balik di pipa dalam, membawa serpihan batuan dan lumpur bor dari dasar lubang kembali ke permukaan melalui bagian dalam batang bor. Kompresor udara adalah kelengkapan kunci sistem ini, dengan tekanan kerja yang direkomendasikan 1,7–3,5 MPa dan konsumsi udara 17–42 m³/menit. Tahap persiapan perlu mencakup hal-hal berikut:

• Kesesuaian debit kompresor udara dengan kedalaman lubang, diameter lubang, dan kekerasan lapisan batuan aktual, perlu diverifikasi kepada produsen sesuai kondisi proyek, tidak boleh hanya diperkirakan berdasarkan parameter nominal peralatan;
• Jalur pemasangan pipa angin bertekanan tinggi, jumlah sambungan, dan sambungan cadangan; pipa angin bertekanan tinggi termasuk bagian yang harus diperiksa setiap hari sebelum mulai kerja;
• Apakah item opsional seperti oil mister dan pompa busa merupakan konfigurasi wajib untuk proyek ini, perlu dinilai berdasarkan kondisi kebocoran udara lapisan tanah;
• Jadwal harian pelumasan DTH hammer, yang bersama pemeriksaan keausan pipa bertekanan tinggi termasuk dalam pemeriksaan harian.

Perlu dijelaskan bahwa data di situs ini hanya memberikan kisaran tekanan dan konsumsi udara yang direkomendasikan untuk kompresor udara, tidak memberikan model, merek, atau jumlah kompresor udara spesifik; bagian ini harus dikonfirmasi secara tertulis oleh pembeli kepada produsen sesuai kedalaman lubang, diameter lubang, dan kondisi elevasi proyek.

Sumber air, pembuangan lumpur, dan penanganan serpihan batuan

Reverse circulation air lift terutama menggunakan tenaga pneumatik untuk membuang serpihan, tetapi lokasi sumur air dalam batuan keras biasanya tetap memerlukan air untuk pendinginan DTH hammer, penekan debu di mulut lubang, dan pekerjaan bantu. Tahap persiapan harus mengonfirmasi lokasi sumber air, kapasitas pasokan air, dan cara pasokan air, untuk menghindari gangguan selama pengeboran akibat kekurangan air.

Serpihan batuan yang kembali ke permukaan perlu penataan penumpukan dan penanganan. Area tambang dan lokasi terpencil perlu mempertimbangkan jarak area penumpukan dari mulut lubang, apakah perlu pagar atau area pengendapan, serta cara penanganan campuran lumpur dan serpihan batuan pada musim hujan. Data tidak memberikan spesifikasi konkret untuk kolam pengendapan atau sistem pembuangan lumpur; bagian ini termasuk hal yang perlu dikonfirmasi oleh pihak proyek sesuai persyaratan lingkungan dan kondisi lapangan.

Tata letak lokasi dan jarak aman

Dimensi keseluruhan dalam kondisi kerja sekitar 4000 × 2900 × 6800 mm; setelah menara ditegakkan, diperlukan area kerja tersendiri. Saat menata lokasi, pertimbangkan:

• Jarak mulut lubang ke menara, area penempatan batang bor, ruang operasi naik-turun alat bor;
• Posisi relatif kompresor udara dan rig, pipa angin sebaiknya diperpendek dan disesuaikan dengan kondisi lapangan aktual;
• Arah pembuangan gas buang mesin diesel, titik pengisian bahan bakar, dan lokasi alat pemadam kebakaran;
• Jalur lalu lintas personel dipisahkan dari area kerja pengangkatan, menghindari personel non-operasional masuk ke bawah benda tergantung.

Saat menghadapi patahan, zona hancur, dan lapisan rekahan, di dalam lubang dapat terjadi runtuhan bongkahan, penyempitan diameter, kebocoran udara, dan stuck bor; lokasi harus menyiapkan casing dan material busa yang diperlukan, serta menyesuaikan metode pengeboran bila perlu. Ini termasuk penanganan selama konstruksi, tetapi sebelum masuk lokasi, alat dan material yang tersedia harus sudah siap, bukan baru didatangkan setelah masalah terjadi.

Personel, kesinambungan operasional, dan suku cadang

Saat peralatan masuk ke proyek sumur air dalam batuan keras, biasanya diperlukan masa penyesuaian operasional dan proses. Tahap persiapan disarankan untuk memperjelas:

• Pembagian tugas dan cara serah terima penanggung jawab lapangan, operator, dan pekerja bantu;
• Prosedur tetap pemeriksaan harian sebelum mulai kerja: pipa angin bertekanan tinggi, sambungan, tali pengaman, swivel, crawler, menara, dan sistem hidrolik;
• Item pencatatan yang perlu diamati terus selama pengeboran: tekanan angin, serpihan balik, air balik, dan perubahan torsi;
• Penyelesaian setelah selesai: membersihkan alat bor dan saluran reverse circulation, memeriksa pelumasan DTH hammer, seal batang bor, dan keausan pipa bertekanan tinggi;
• Jumlah minimum suku cadang dan komponen aus yang tersedia; jenis spesifiknya perlu dikonfirmasi kepada produsen sesuai lapisan tanah proyek.

Hal yang tidak tercakup dalam data dan perlu dikonfirmasi kepada produsen atau pihak proyek

Mengelompokkan item persiapan di atas menjadi dua kategori dapat menghindari kesenjangan informasi antara pengadaan dan lapangan.

Kedalaman bor 500 meter dan chassis crawler WR500RCE menentukan bahwa rig ini cocok untuk sumur air lapisan menengah-dalam, irigasi pertanian, pasokan air area tambang, serta pengeboran DTH pada lapisan batuan yang relatif utuh seperti granit, basalt, dan batu kapur. Kedalaman sumur akhir tetap harus ditentukan oleh data hidrogeologi dan lapisan akuifer aktual; kemampuan peralatan hanyalah sebagian dari platform pengeboran. Hasil aktual juga bergantung pada debit kompresor udara, diameter lubang, seal batang bor, dan kondisi lapisan tanah. Memverifikasi kondisi-kondisi ini satu per satu pada tahap persiapan lapangan lebih realistis daripada melengkapi kelengkapan setelah pengeboran dimulai.
