Dokumen CR600P menyatakan "perakitan tercepat sekitar 30 menit", sekaligus menjelaskan bahwa waktu aktual dipengaruhi oleh jarak transportasi, kondisi lokasi, tingkat keterampilan personel, dan peralatan pendukung. Bagi pembeli, waktu ini tidak dapat langsung dianggap sebagai janji di lokasi proyek pegunungan; pendekatan yang lebih wajar adalah memecahnya menjadi beberapa kondisi yang dapat diverifikasi: seberapa berat modulnya, berapa banyak unit angkut independen yang dapat dipisahkan, berapa banyak platform yang tersedia di dekat lubang bor, dan apakah rute transportasi memungkinkan pengiriman bertahap. Hanya jika prasyarat ini terpenuhi, pembahasan tentang waktu perakitan menjadi bermakna.
Pertama, kaitkan "30 menit" dengan modul spesifik

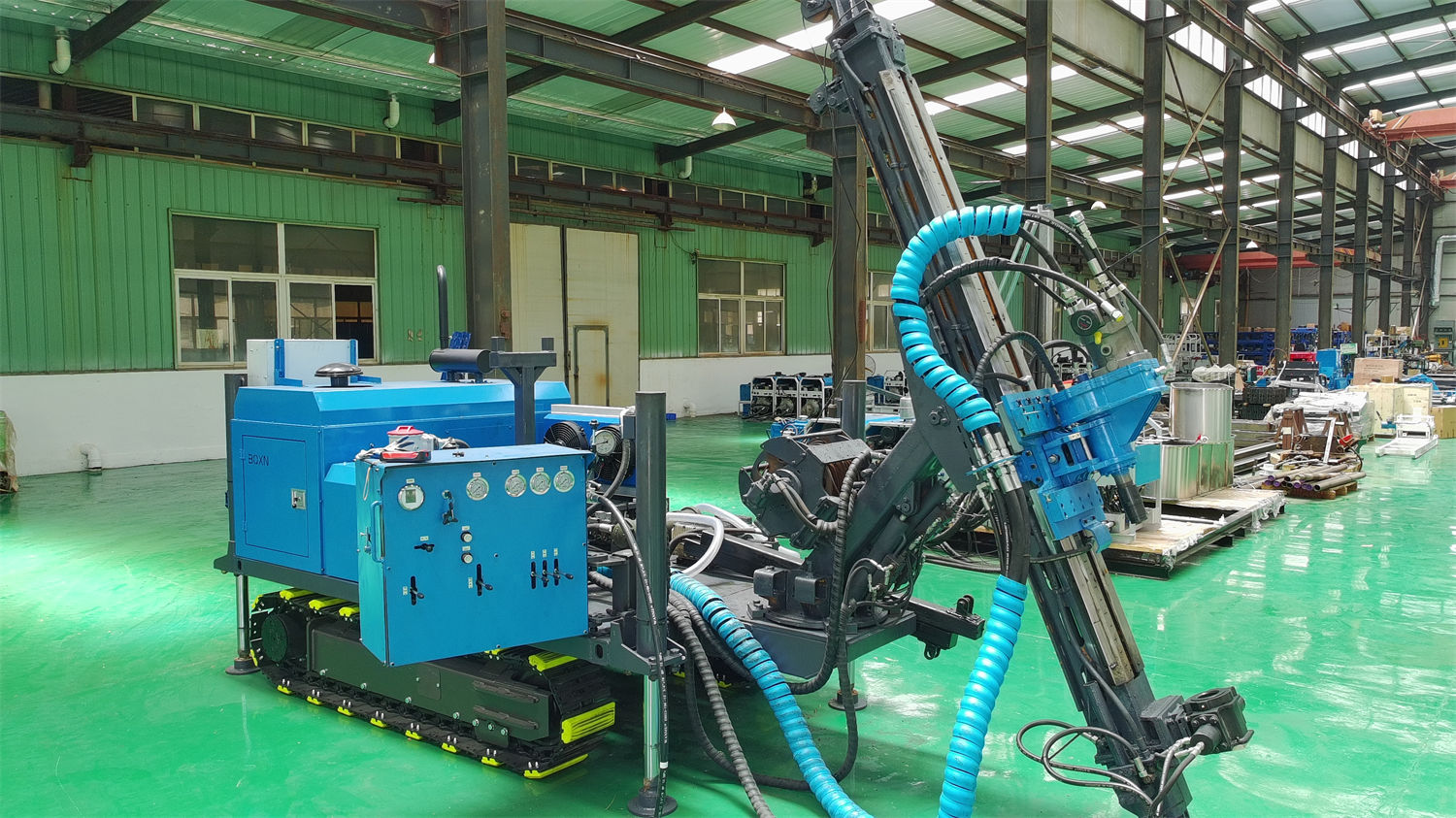

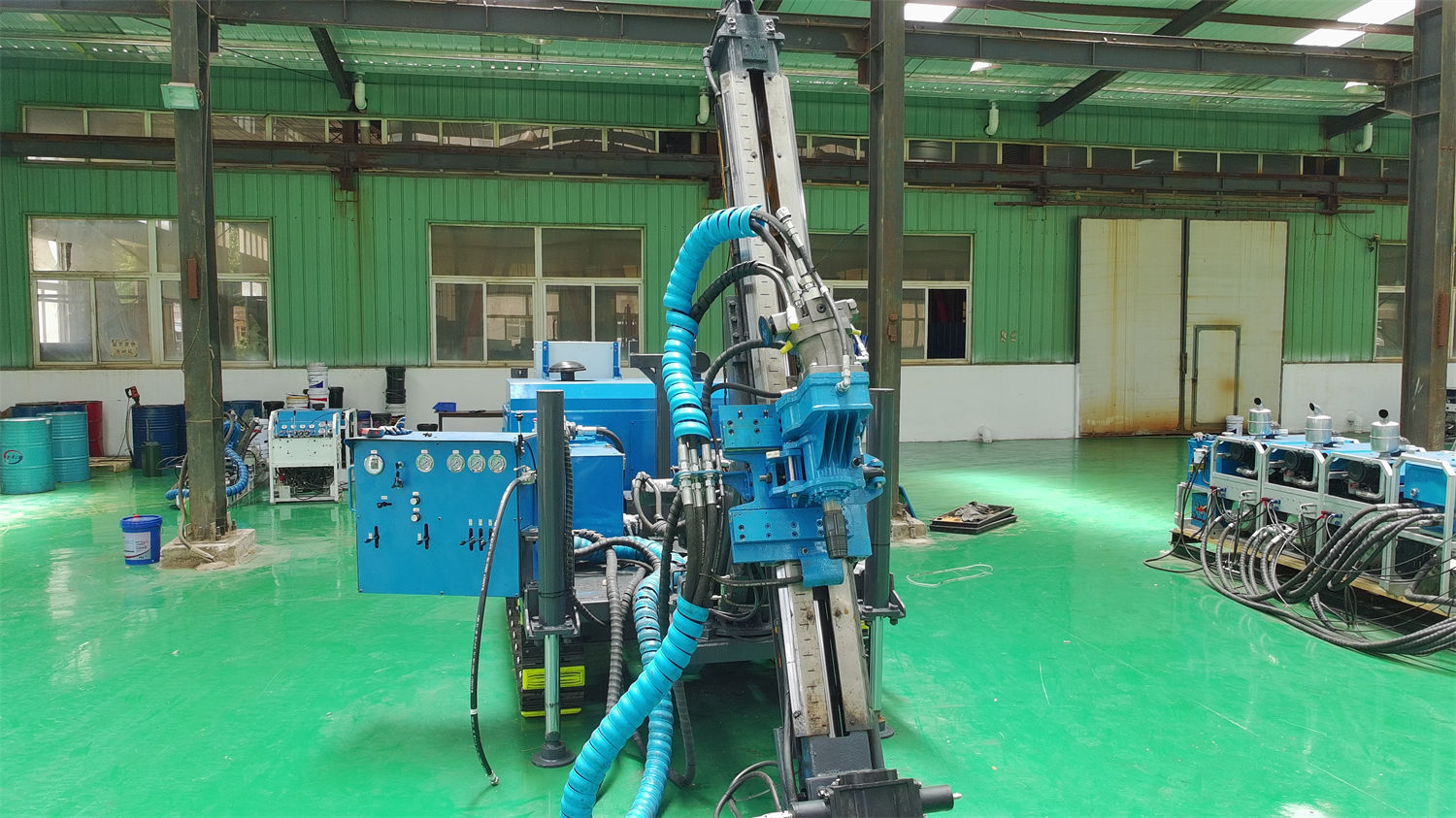

CR600P adalah rig bor inti hidrolik penuh portabel terpisah 600 meter, di mana unit tenaga, hidrolik, operasi, lumpur, dan mekanisme pengeboran dibagi menjadi beberapa unit fungsional yang dapat diangkut secara independen. Dokumen memberikan referensi berat beberapa modul: unit tenaga 180–260 kg, unit operasi 125 kg, unit oli hidrolik (termasuk oli) 140 kg, unit lumpur 86 kg, dengan berat total 1200 kg. Sebelum pengeboran miring, stabilitas tiang bor dan alas harus dipastikan, sehingga pembagian berat mekanisme pengeboran dan alas juga memengaruhi cara pengangkutan.
Dokumen tidak memberikan daftar berat per unit untuk semua modul; saat pengadaan, mintalah daftar berat per modul yang lengkap dari produsen, dengan fokus pada komponen seperti mekanisme pengeboran dan alas. Karena "portabel" hanya menunjukkan bahwa struktur dapat dipisahkan, bukan berarti setiap unit dapat diangkut dengan tenaga manusia untuk jarak pendek.
Informasi modul yang perlu diperiksa
- Berat bersih setiap unit fungsional dan berat aktual setelah diisi oli/cairan
- Dimensi luar terbesar per unit, untuk menilai apakah dapat melewati jalan hutan dan jalan sementara
- Persyaratan penyegelan dan kebersihan saluran hidrolik serta konektor cepat setelah pembongkaran dan pemasangan berulang
- Kondisi stabilitas tiang bor dan alas pada sudut pengeboran 45°–90°
Empat variabel nyata dalam verifikasi transportasi pegunungan
Dokumen mencantumkan daerah pegunungan, kawasan hutan, dan tambang tanpa jalan sebagai skenario aplikasi inti, serta menyarankan evaluasi sebelum konstruksi terhadap stabilitas lereng, batu jatuh, jalan musim hujan, rute angkut manual, dan daya dukung platform sementara. Ini adalah variabel kunci untuk memverifikasi waktu perakitan.
| Variabel | Dampak terhadap perakitan dan perpindahan | Informasi yang dapat dikonfirmasi saat pengadaan |
|---|---|---|
| Jarak transportasi dan topografi | Menentukan urutan kedatangan modul secara bertahap dan jam kerja tambahan | Evaluasi jalur angkut aktual dari titik parkir ke lubang bor |
| Ukuran platform sementara | Memengaruhi apakah modul dapat ditempatkan terpisah dan dirakit | Luas area yang tersedia di sekitar mulut lubang dan kondisi daya dukung |
| Konfigurasi dan keterampilan personel | Langsung memengaruhi efisiensi koordinasi bongkar-pasang | Berapa orang yang diperlukan, apakah ada jadwal pelatihan |
| Peralatan pendukung | Metode pengangkatan, penarikan, atau pemindahan yang tidak sesuai akan memperpanjang jam kerja | Jenis dan kapasitas peralatan bantu yang tersedia di lokasi |
"Informasi yang dapat dikonfirmasi saat pengadaan" dalam tabel adalah item evaluasi lokasi, bukan berarti situs ini telah menguji kondisi tersebut. Apakah persyaratan terpenuhi harus dinilai oleh pembeli berdasarkan lubang bor, jalan, dan kondisi personel mereka sendiri.
Sudut pengeboran dan kondisi lokasi harus dikonfirmasi sebelum waktu perakitan
CR600P mendukung pengeboran 45°–90°, dan dokumen menekankan bahwa sebelum pengeboran miring, stabilitas tiang bor dan alas harus dipastikan. Tata letak pengeboran miring biasanya menuntut platform dan alas lebih tinggi daripada lubang hampir vertikal; jika kerataan lereng tidak memadai dan daya dukung platform timbunan terbatas, waktu perakitan dan penyetelan level akan meningkat signifikan meskipun modul telah tiba di mulut lubang. Oleh karena itu, sebelum pengadaan, kombinasikan orientasi tubuh bijih dan tata letak lubang bor, tentukan terlebih dahulu lubang mana yang memerlukan pengeboran miring, lalu evaluasi apakah lokasi lubang tersebut dapat menopang alas yang stabil.
Tindakan verifikasi yang disarankan dokumen sebelum peralatan masuk lokasi
- Verifikasi berat setiap modul dan rute transportasi, untuk menghindari modul tidak dapat dipindahkan lebih lanjut setelah tiba
- Setelah perakitan selesai, periksa konektor cepat, saluran hidrolik, dan sambungan struktural
- Sebelum pengeboran miring, pastikan stabilitas tiang bor dan alas
- Selama pengeboran berkelanjutan, periksa oli hidrolik, filter, tali kawat, penjepit, dan pompa lumpur secara berkala
Kondisi operasi yang tetap perlu diperhatikan setelah perakitan
Waktu perakitan hanyalah sebagian dari proses perpindahan. Parameter utama CR600P meliputi: kedalaman bor referensi BQ 760 m, NQ 600 m, HQ 280 m; kecepatan maksimum kepala tenaga 1200 rpm, torsi maksimum 780 N·m; gaya dorong 55 kN, gaya angkat 100 kN; gaya penjepit maksimum penjepit 120 kN, kapasitas lubang tembus 54–127 mm; kapasitas tali winch 800 m (tali kawat 6 mm), kecepatan angkat 116 m/min; aliran pompa lumpur 90 L/min, tekanan 3 MPa. Tenaga dapat berupa diesel atau listrik; daya mesin diesel yang disyaratkan ≥66 kW, atau kombinasi motor 22 kW × 2.
Parameter ini menggambarkan kemampuan peralatan; efisiensi pengeboran aktual, kedalaman bor, dan pemulihan inti tetap harus mengacu pada kondisi lokasi. Dokumen secara khusus menyatakan bahwa kondisi geologi, alat dalam lubang, sudut pengeboran, dan metode operasi dapat menyebabkan perbedaan; pembeli tidak boleh menganggap kedalaman bor referensi sebagai jaminan yang dapat dicapai di semua lubang.
Daftar konfirmasi kepada produsen
Mengenai "perakitan 30 menit", pendekatan yang lebih aman adalah mengubahnya menjadi pertanyaan spesifik, bukan meminta pihak lain menjanjikan waktu absolut tertentu:
- Daftar lengkap berat dan dimensi per modul
- Penjelasan langkah perakitan, jumlah personel yang diperlukan, dan persyaratan peralatan bantu
- Poin penting pemasangan dan penyetelan level alas pada kondisi pengeboran miring 45°
- Persyaratan perawatan konektor cepat dan saluran hidrolik setelah bongkar-pasang berulang
- Perbedaan pembagian unit transportasi antara opsi tenaga diesel dan listrik
- Item pemeriksaan harian tali kawat, penjepit, dan pompa lumpur
Dokumen tidak menyediakan data waktu bongkar-pasang aktual per modul, catatan transportasi aktual pada berbagai kemiringan, atau kasus perakitan yang terkait dengan proyek tertentu. Hal-hal ini perlu dikonfirmasi lebih lanjut oleh pembeli bersama produsen berdasarkan kondisi lubang bor mereka; artikel ini tidak menyimpulkan kinerja aktual proyek mana pun berdasarkan hal tersebut.
