Pertanyaan "apakah perlu beralih ke rig yang lebih besar" sering muncul setelah proyek memasuki tahap dalam, tetapi penanya biasanya hanya memiliki buku desain lubang baru dan tabel perbandingan model. Membandingkan angka kedalaman bor dari kedua materi, jawabannya tampak sudah ada. Yang benar-benar perlu dinilai bukanlah angka mana yang lebih besar, melainkan pada bagian spesifik mana peralatan yang ada mulai tidak memadai.
Materi CR1600I dari situs ini memberikan referensi kedalaman bor spesifikasi B 2000 m, spesifikasi N 1500 m, spesifikasi H 850 m, torsi maksimum 4800 N·m, tekanan pompa utama 31 MPa, aliran lumpur 250 L/min, kapasitas tali 1800 m, dan gaya angkat 185 kN. Berikut ini diuraikan berdasarkan jalur penilaian yang dapat dioperasikan, setiap langkah dapat dibandingkan dengan materi yang ada dan data desain proyek.
Langkah 1: Terjemahkan "kedalaman desain" ke spesifikasi yang sesuai dengan peralatan yang ada
Kedalaman bor tidak pernah menjadi angka yang berdiri sendiri. Tiga tingkat referensi kedalaman bor CR1600I sesuai dengan tiga spesifikasi B, N, H, dan kemampuan peralatan yang sama di bawah spesifikasi alat bor yang berbeda berbeda hampir dua kali lipat. Oleh karena itu, untuk menilai apakah perlu peningkatan, tindakan pertama adalah mengonversi kedalaman desain dan diameter lubang baru ke spesifikasi spesifik, lalu membandingkannya dengan tingkat yang sesuai dari peralatan yang ada.
Jika peralatan yang ada memiliki spesifikasi 2000 m, dan lubang baru adalah lubang spesifikasi N tingkat 1500 m, kedalaman itu sendiri tidak menjadi alasan untuk peningkatan. Sebaliknya, jika lubang baru dirancang hingga lebih dari 900 m pada spesifikasi H, sedangkan referensi kedalaman bor H peralatan yang ada hanya 850 m, ini merupakan sentuhan batas yang jelas.
Langkah ini juga harus membagi interval kedalaman lubang menjadi beberapa segmen: segmen pengambilan inti normal dangkal, segmen peningkatan gesekan menengah-dalam, dan segmen kompleks yang mungkin muncul di dekat dasar lubang. Keputusan peningkatan biasanya ditentukan oleh segmen terdalam, bukan oleh kedalaman lubang rata-rata.
Langkah 2: Lihat apakah tahap lubang dalam mulai mengonsumsi margin daya dukung
Setelah lubang bor diperdalam, berat rangkaian bor dan gesekan dalam lubang terus meningkat, dan beban aktual yang ditanggung kepala daya jauh lebih tinggi daripada tahap lubang dangkal. Torsi maksimum 4800 N·m, gaya umpan 63 kN, dan gaya angkat 185 kN dari CR1600I adalah beberapa titik jangkar untuk menilai apakah peralatan yang ada masih memiliki margin.
Dapat diperiksa dengan urutan berikut:
- Apakah pada segmen lubang dalam sering terjadi kepala daya hampir berhenti atau kecepatan putar turun secara jelas;
- Saat tersangkut atau penyempitan lubang, apakah gaya angkat beberapa kali digunakan pada proporsi yang tinggi;
- Apakah proporsi waktu penanganan kecelakaan dalam lubang terhadap siklus lubang tunggal meningkat secara jelas;
- Pada kondisi diameter lubang dan formasi batuan yang sama, apakah kenaikan suhu hidrolik per satuan kemajuan lebih cepat daripada tahap lubang dangkal.
Fenomena ini sendiri tidak berarti harus mengganti rig, tetapi menunjukkan bahwa ruang adaptasi beban peralatan yang ada pada segmen lubang dalam sedang menyempit. Torsi, gaya umpan, dan gaya angkat yang diberikan dalam materi adalah nilai kemampuan desain, margin yang tersedia secara aktual bergantung pada formasi, kombinasi alat bor, dan metode operasi, perlu dinilai berdasarkan catatan lapangan, tidak dapat dihitung hanya dari tabel parameter.
Langkah 3: Periksa apakah sistem terkait menjadi kelemahan terlebih dahulu
Batasan pada segmen lubang dalam jarang hanya muncul pada kepala daya. Parameter pendukung CR1600I dapat memberikan satu set referensi: aliran pompa utama 320 L/min, tekanan 31 MPa, pompa bantu 160 L/min, tekanan 23 MPa, sistem lumpur 250 L/min, 7 MPa, winch tali baja 6 mm, kapasitas tali 1800 m, kecepatan angkat 118 m/min.
Situasi umum dalam penilaian peningkatan adalah: torsi kepala daya masih memiliki margin, tetapi salah satu item berikut mencapai batas terlebih dahulu.
| Bagian | Parameter CR1600I | Masalah terkait pada tahap lubang dalam |
|---|---|---|
| Sistem hidrolik | Pompa utama 320 L/min, 31 MPa | Aliran dan kenaikan suhu saat operasi bersama multi-aktuator dengan beban tinggi |
| Sistem lumpur | 250 L/min, 7 MPa | Pengangkutan serbuk pada lubang panjang, stabilitas dinding lubang, dan penanganan kehilangan lumpur |
| Winch | Tali 6 mm, kapasitas tali 1800 m, 118 m/min | Jarak pengambilan inner tube tali dan waktu bantu per siklus |
| Penjepit dan lubang tembus | Lubang tembus 150 mm, NQ/HQ/PQ/NTW/HTW | Kompatibilitas sistem alat bor dan stabilitas penjepitan |
Jika peralatan yang ada terlebih dahulu kekurangan pada aliran lumpur atau kapasitas tali winch, sedangkan kepala daya masih memiliki margin, maka kebutuhan peningkatan model harus dilihat dari lokasi kelemahan yang terkonsentrasi, bukan dari kedalaman bor nominal seluruh mesin.
Langkah 4: Bedakan tiga jenis tuntutan peningkatan
Setelah mengumpulkan informasi dari langkah-langkah sebelumnya, tuntutan peningkatan secara garis besar terbagi dalam tiga situasi, dan cara penanganannya tidak sama.
Jenis pertama: Kedalaman atau spesifikasi memang melampaui rentang desain
Kedalaman desain lubang baru pada spesifikasi yang sesuai melampaui referensi kedalaman bor peralatan yang ada, dan proyek memerlukan pengambilan inti berkelanjutan. Dalam situasi ini, premis untuk terus menggunakan peralatan yang ada perlu dievaluasi ulang, termasuk kemungkinan konstruksi bertahap, penyesuaian desain diameter lubang, atau perubahan tata letak lubang.
Jenis kedua: Kedalaman dalam rentang, tetapi margin pada segmen lubang dalam rendah
Pada saat ini, dapat diperiksa terlebih dahulu apakah kombinasi alat bor, sistem lumpur, dan pengaturan siklus masih memiliki ruang optimasi. Petunjuk CR1600I untuk formasi lubang dalam adalah: segmen batuan keras utuh memerlukan kecepatan putar stabil dan WOB yang wajar, zona pecah harus memperhatikan kontrol siklus dan perlindungan dinding lubang dengan fluida pembilas, segmen rekahan berair perlu mengamati perubahan volume air kembali dan tekanan, jika kehilangan lumpur parah harus dilakukan penyumbatan, casing, atau penanganan bertahap. Penyesuaian ini dapat mengubah penilaian margin.
Jenis ketiga: Kebutuhan yang timbul dari perubahan mode operasi

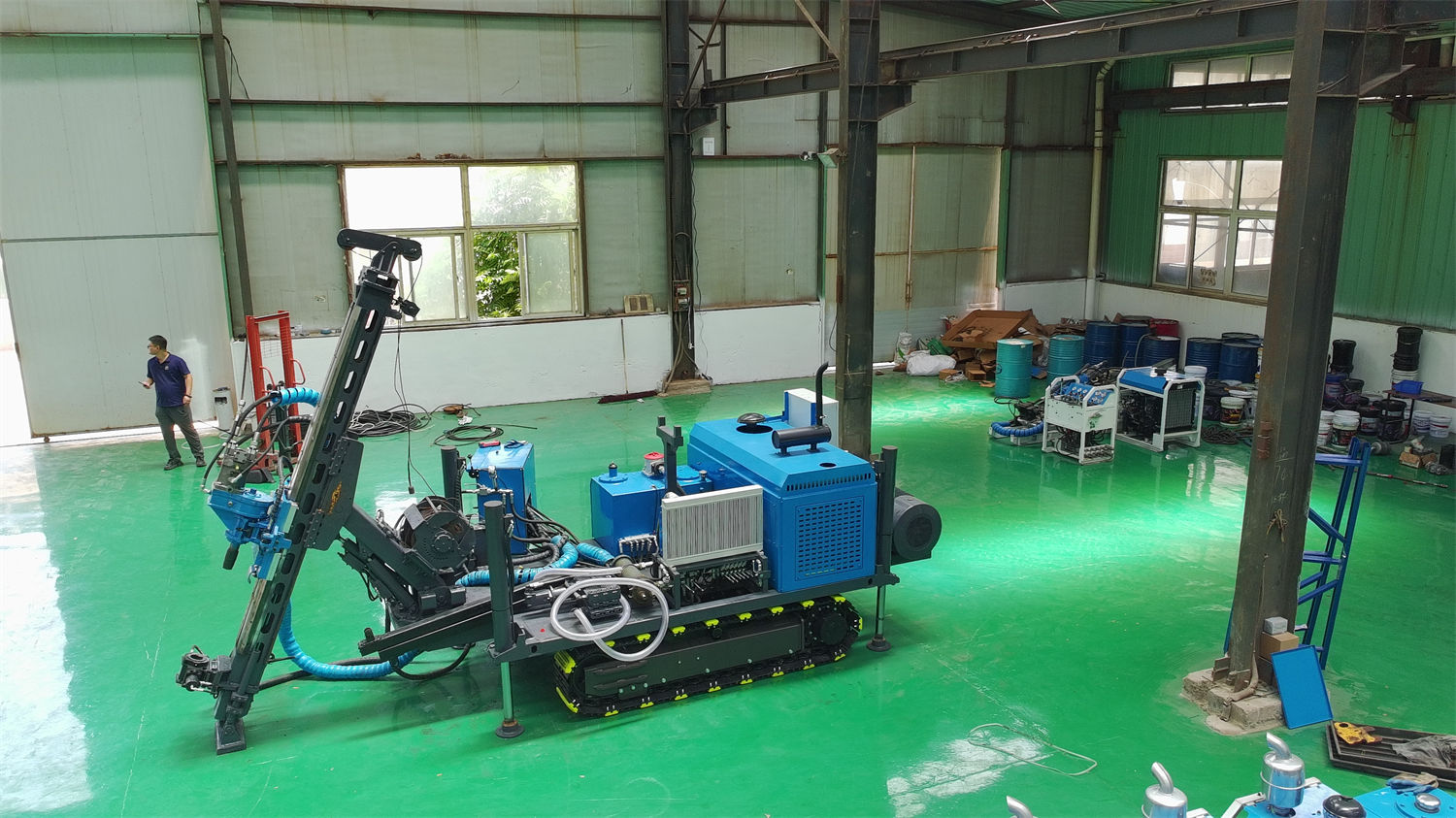

Misalnya dari verifikasi lubang tunggal menjadi konstruksi berkelanjutan jangka panjang, dari lubang vertikal menjadi tata letak lubang miring multi-arah, atau kebutuhan penyesuaian posisi lubang jarak pendek yang sering di dalam area tambang. CR1600I mendukung sudut pengeboran 45°–90°, menggunakan struktur crawler terintegrasi, dapat mengurangi koneksi berulang antar modul peralatan. Jika peralatan yang ada menjadi hambatan utama dalam perpindahan lokasi, penyesuaian sudut, atau organisasi tinggal di lokasi secara terus-menerus, alasan peningkatan tidak terkait dengan kedalaman.
Langkah 5: Buat daftar item yang perlu dikonfirmasi untuk keputusan peningkatan
Sebelum membuat penilaian penggantian rig, informasi berikut termasuk bagian yang tidak dapat disediakan oleh materi dan perlu diverifikasi dengan produsen dan lokasi:
- Kombinasi alat bor aktual dan panjang pipa bor lubang baru pada spesifikasi yang sesuai;
- Tingkat keutuhan formasi target di bagian dalam, ketebalan zona pecah, dan kondisi air;
- Kebersihan oli hidrolik di lokasi, perbedaan tekanan filter, dan kemampuan pemeliharaan kondisi pendinginan;
- Catatan frekuensi tersangkut aktual dan waktu penanganan pada tahap lubang dalam;
- Kondisi keausan tali baja winch peralatan yang ada dan apakah kapasitas tali masih sesuai nilai desain;
- Apakah jalan masuk, pengangkatan, dan kondisi lokasi peralatan setelah peningkatan memenuhi syarat.
Dalam materi CR1600I disebutkan bahwa kolom terakhir tabel powertrain PDF menampilkan judul model "BX1500T", sedangkan tabel parameter lain di halaman yang sama sesuai dengan BX1600T. Halaman ini hanya merangkum parameter daya seperti 6CTA8.3, 153 kW, 8.3 L yang disediakan oleh kolom tersebut, dan tidak membuat inferensi tambahan terhadap perbedaan judul model dalam materi asli. Perbedaan penyajian materi serupa harus diajukan sebagai item yang perlu dikonfirmasi dalam keputusan peningkatan, bukan melengkapi kesimpulan sendiri.
Kedalaman bor, torsi, dan gaya angkat adalah pintu masuk untuk menilai peningkatan, bukan titik akhir. Konversikan kedalaman desain ke spesifikasi yang sesuai, periksa margin daya dukung pada segmen lubang dalam, konfirmasi di sistem mana kelemahan muncul, lalu bedakan kebutuhan kedalaman, kebutuhan margin, dan kebutuhan mode operasi, sehingga pertanyaan "ganti atau tidak" dapat didasarkan pada bukti konkret. Efisiensi pengeboran aktual, kedalaman bor yang dapat dicapai, dan hasil pemulihan inti tetap harus mengacu pada kondisi lapangan.
