Nilai torsi 2200 N·m membatasi apa dalam pengambilan inti lubang dalam

2200 N·m tertulis dalam parameter teknis CR1200I, yang berarti torsi rotasi maksimum yang dapat dikeluarkan power head. Nilai ini sendiri tidak menjawab "bisa mengebor sedalam apa", melainkan menjawab pertanyaan lain: ketika hambatan rotasi rangkaian bor meningkat, berapa margin yang masih dimiliki power head untuk menyalurkan torsi. Dalam pengambilan inti lubang dalam, yang benar-benar menghentikan kemajuan biasanya bukan kedalaman bor yang sudah maksimal, melainkan hambatan rotasi yang lebih dulu melampaui torsi yang tersedia. Uraian berikut semuanya berdasarkan parameter publik CR1200I di situs ini, bagian yang tidak diberikan dicantumkan secara terpisah.

Pertama pastikan nilai ini menggambarkan komponen yang mana

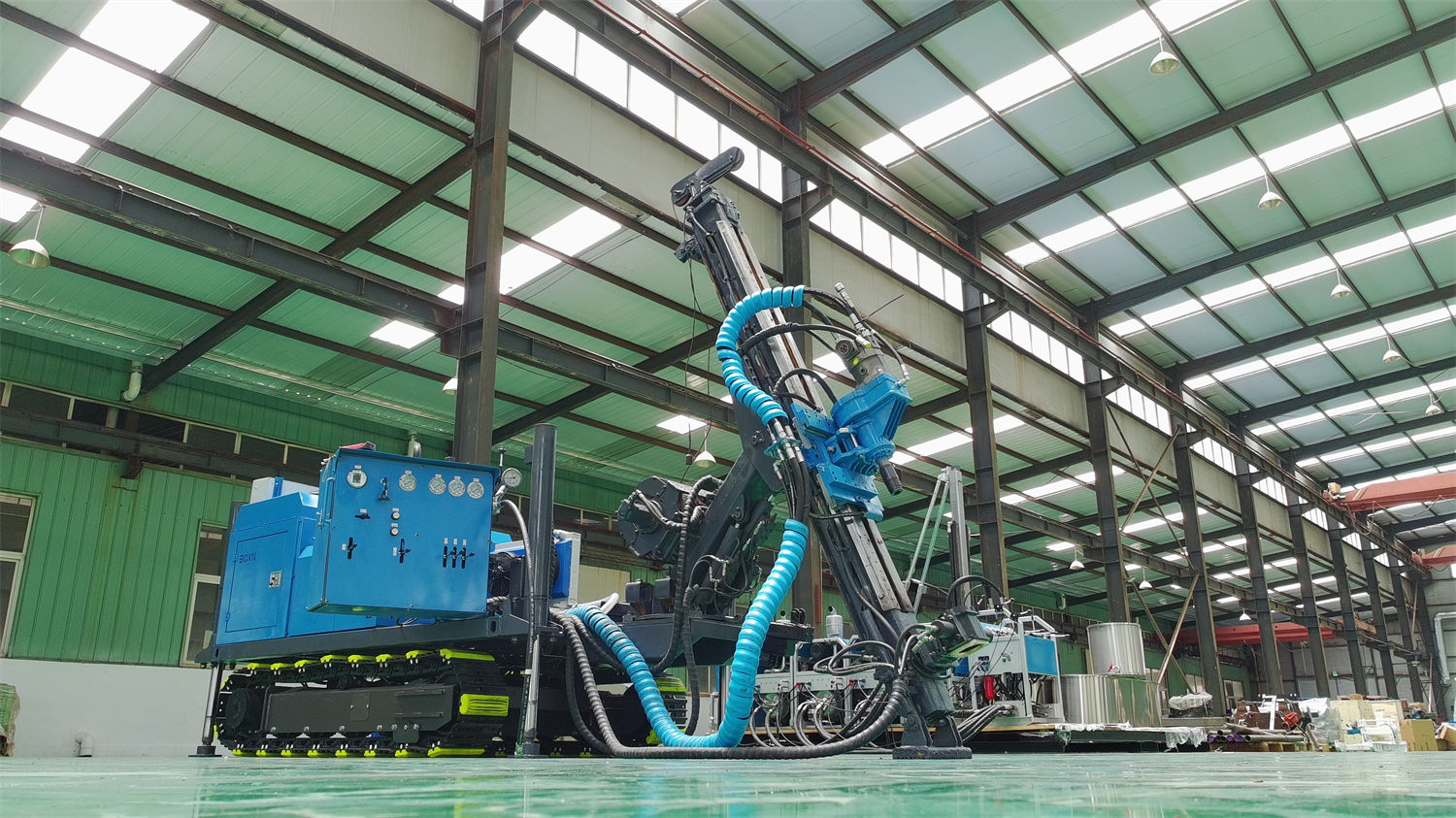

CR1200I adalah bor inti terintegrasi hidraulik penuh, power head menggunakan transmisi roda gigi, torsi maksimum 2200 N·m, putaran maksimum 1500 rpm, dan menyediakan dua kelompok perpindahan gigi 1:2.2 dan 1:3.3. Torsi dimiliki oleh komponen rotasi power head, bukan oleh winch, penjepit, atau pompa lumpur.

Item lain yang tercantum dalam tabel parameter termasuk dalam aksi yang berbeda dari torsi: gaya dorong 55 kN dan gaya angkat 160 kN termasuk sistem dorong; gaya angkat winch 13,5 kN, kecepatan angkat 116 m/min, dan kapasitas tali 1200 m termasuk winch tali; laju alir sistem lumpur 150 L/min dan tekanan 7 MPa termasuk sistem sirkulasi. Nilai-nilai ini tidak dapat saling menggantikan, dan tidak dapat digunakan salah satunya untuk menghitung yang lain.

Torsi maksimum dan perpindahan gigi bukan angka yang sama

Tabel parameter memberikan "torsi maksimum 2200 N·m", sekaligus memberikan dua rasio perpindahan gigi 1:2.2 dan 1:3.3. Data tidak mencantumkan nilai torsi dan rentang putaran yang sesuai untuk masing-masing rasio gigi, sehingga tidak dapat langsung memasukkan 2200 N·m ke salah satu tingkat gigi untuk perhitungan.Yang dapat dipastikan adalah: torsi dan putaran pada power head yang sama berubah secara berpasangan, dan fungsi perpindahan gigi adalah menyesuaikan proporsi di antara keduanya.

Ketiga baris ini harus dibaca berurutan: 2200 N·m dan 1500 rpm adalah dua titik ujung kemampuan power head, dan perpindahan gigi adalah penghubung antara kedua titik ujung tersebut. Mengambil hanya salah satu nilai untuk menilai kesesuaian akan melewatkan separuh batasan lainnya.

Dalam pengambilan inti lubang dalam, margin torsi berkaitan dengan hal-hal apa saja

Komposisi konsumsi torsi pada tahap lubang dalam akan berubah seiring kedalaman lubang dan formasi batuan. Menurut pernyataan data, power head putaran tinggi CR1200I dengan torsi maksimum 2200 N·m berfungsi menyesuaikan kondisi pengeboran di berbagai interval litologi, dengan mempertimbangkan kebutuhan operasi pada batuan keras utuh dan zona rekahan lokal. Pernyataan ini menunjukkan bahwa torsi dimaksudkan untuk menyesuaikan diri terhadap pergantian litologi, bukan sebagai indikator kedalaman bor yang berdiri sendiri.

Data juga mensyaratkan, setelah memasuki segmen lubang di atas 1000 m, harus lebih memperhatikan kontrol kemiringan lubang, keausan batang bor, kondisi tali, kinerja lumpur, dan perubahan hambatan dalam lubang; jika terjadi penurunan air balik, torsi abnormal, peningkatan hambatan tarik, atau perubahan pasir pada air balik, harus segera menilai apakah ada risiko kehilangan lumpur, keruntuhan lubang, penyempitan diameter, atau terjepit. Di sini "torsi abnormal" dicantumkan sebagai salah satu sinyal pengamatan, yang menunjukkan bahwa dalam konstruksi aktual, pembacaan torsi adalah objek pemantauan proses, bukan kemampuan tetap yang tidak berubah setelah kalibrasi pabrik.

• Torsi dan putaran: keduanya saling terkait pada power head, menyesuaikan satu tingkat akan memengaruhi tingkat lainnya.
• Torsi dan gaya angkat: gaya angkat 160 kN digunakan untuk mengangkat bor dan mengambil kembali alat, termasuk dalam dua rangkaian aksi yang berbeda dari torsi rotasi.
• Torsi dan lumpur: laju alir sistem lumpur 150 L/min dan tekanan 7 MPa, saat menghadapi rekahan berkembang, air balik tidak stabil, dan kehilangan lokal perlu menyesuaikan viskositas, kehilangan air, dan parameter sirkulasi.
• Torsi dan kondisi dalam lubang: torsi abnormal perlu dinilai bersama dengan jumlah air balik, hambatan tarik, dan kandungan pasir pada air balik.

Selain batas atas torsi, kondisi apa lagi yang bekerja secara bersamaan

Referensi kedalaman bor CR1200I untuk spesifikasi N adalah 1200 m, spesifikasi B 1600 m, spesifikasi H 700 m. Peralatan yang sama memiliki referensi kedalaman bor yang berbeda pada spesifikasi pengambilan inti yang berbeda, yang menunjukkan bahwa spesifikasi pengambilan inti itu sendiri merupakan salah satu kondisi pembatas. Apakah torsi dapat mencakup segmen lubang tertentu bergantung pada kombinasi rangkaian bor, diameter lubang, dan kombinasi formasi batuan pada spesifikasi tersebut, bukan hanya melihat batas atas 2200 N·m.

Setelah kedalaman lubang bertambah, proporsi waktu winch tali meningkat. Kapasitas tali 1200 m dan kecepatan angkat 116 m/min berkaitan dengan tahap pengambilan tabung dalam, tidak langsung dikonversi dengan torsi rotasi, tetapi menentukan waktu tambahan per siklus pada lubang dalam. Data juga menyebutkan, lubang tembus penjepit 150 mm cocok untuk sistem batang bor umum seperti NQ, HQ, PQ, NTW, HTW, menggunakan penjepitan hidraulik ditambah struktur pencegahan lepas otomatis baji kayu berbentuk kuda. Pemilihan sistem batang bor akan mengubah kombinasi rangkaian bor, sehingga mengubah hambatan rotasi, hubungan lapisan ini tidak akan langsung ditandai dalam tabel parameter.

Persyaratan penanganan sesar lubang dalam dan zona rekahan

Data menunjukkan, gouge sesar, breksi, zona batuan rekahan, dan area rapat rekahan seringkali lebih sulit ditangani daripada batuan keras murni, saat itu harus mengurangi panjang siklus tunggal, segera mengamati perubahan tekanan pompa dan air balik, serta menyesuaikan fluida pembilas, casing, dan parameter pengeboran sesuai stabilitas dinding lubang. Gaya angkat 160 kN memberikan margin untuk pengangkatan bor dan pengambilan kembali alat pada segmen lubang kompleks. Bagian ini menjelaskan, pada segmen lubang kompleks torsi tidak diselesaikan dengan terus menambah tekanan, data memberikan penyesuaian panjang siklus dan pengamatan umpan balik dalam lubang.

Bagian yang tidak diberikan data

Beberapa item berikut tidak dicantumkan dalam data CR1200I di situs ini, harus dikonfirmasi terpisah sebelum pembelian atau penggunaan, dan tidak boleh dihitung sendiri:

• Nilai torsi dan rentang putaran yang sesuai untuk masing-masing kelompok perpindahan gigi 1:2.2 dan 1:3.3;
• Nilai referensi konsumsi torsi untuk berbagai spesifikasi pengambilan inti (NQ, HQ, PQ, BQ serta NTW, HTW, dll.) pada formasi batuan tertentu;
• Rentang kombinasi yang direkomendasikan antara torsi, gaya dorong, dan putaran;
• Ambang batas penilaian spesifik untuk margin torsi setelah kedalaman lubang melebihi 1000 m.

Di akhir data telah dijelaskan, karena kondisi geologi aktual, alat dalam lubang, sudut lubang bor, dan metode operasi berbeda-beda, efisiensi pengeboran akhir, kedalaman bor, dan hasil pengambilan inti harus mengacu pada kondisi lapangan. Oleh karena itu 2200 N·m lebih tepat dipahami sebagai deskripsi batas atas kemampuan rotasi suatu peralatan, bukan janji hasil pengeboran lubang tertentu. Untuk menilai apakah suatu proyek sesuai, perlu memasukkan spesifikasi pengambilan inti, kombinasi formasi batuan, kedalaman lubang, dan umpan balik dalam lubang secara bersamaan, bukan hanya membandingkan satu angka torsi.
