Menyusun Konfigurasi Rig Bor Portabel Kelas 800 m dari Target Verifikasi Kedalaman Lubang

Dalam istilah "rig bor portabel 800 m", tempat yang paling mudah menyebabkan kesalahan konfigurasi adalah menganggap 800 sebagai indikator tetap. Dalam data CR800P yang sama, tercantum kedalaman bor referensi BQ 920 m, kedalaman bor referensi NQ 800 m, dan kedalaman bor referensi HQ 380 m. Ketiga angka tersebut mengacu pada tiga spesifikasi coring yang berbeda, bukan pernyataan lain pada diameter yang sama. Oleh karena itu, saat menyusun ulang konfigurasi, langkah pertama bukan memilih model, melainkan mengonfirmasi spesifikasi inti bor apa yang akan diambil pada lubang verifikasi.

1、Target verifikasi menentukan spesifikasi, spesifikasi menentukan kedalaman yang dapat digunakan

Tujuan lubang verifikasi dalam biasanya ada tiga jenis: mengonfirmasi arah penerusan zona mineralisasi, menilai perubahan ketebalan tubuh bijih, dan mengamati kesinambungan kemenerusan bentuk di kedalaman. Ketiga tujuan tersebut memiliki persyaratan berbeda terhadap spesifikasi inti bor. Diameter lubang BQ lebih kecil, berat alat bor per satuan kemajuan dan celah anulus relatif lebih kecil, sehingga sistem pengangkatan dan rotasi yang sama dapat mendukung kedalaman referensi yang lebih dalam; diameter lubang HQ lebih besar, sampel lebih utuh, tetapi kedalaman bor referensi hanya 380 m. Ini bukan fluktuasi kemampuan peralatan, melainkan hubungan antara diameter lubang dan beban alat bor.

Posisi CR800P dijelaskan sebagai ditujukan untuk proyek yang anomali dangkalnya sudah diverifikasi dan perlu terus melacak penerusan ke kedalaman. Penjelasan ini sendiri menyiratkan logika konfigurasi: pertama lihat spesifikasi mana yang akan digunakan pada lubang verifikasi dan di posisi mana target kedalaman berada dalam spesifikasi tersebut, lalu lihat apakah perlu menyisakan margin dengan spesifikasi yang lebih konservatif.

2、Tiga kondisi terkait yang mudah diabaikan pada tahap verifikasi kedalaman lubang

Setelah spesifikasi ditentukan, kedalaman bor masih hanya salah satu kondisi. Pada tahap lubang kedalaman menengah, yang benar-benar menentukan apakah operasi dapat berjalan terus-menerus biasanya adalah tiga hal berikut yang harus terpenuhi bersama.

• Margin pengangkatan: Gaya angkat CR800P adalah 130 kN, gaya dorong 67 kN. Saat kedalaman lubang bertambah, berat sendiri batang bor dan gesekan dinding lubang meningkat bersamaan; kemampuan angkat tidak hanya digunakan untuk pencabutan normal, tetapi juga memengaruhi ruang penanganan alat bor pada segmen lubang yang lebih dalam. Data secara khusus mengingatkan bahwa jika terjadi hambatan abnormal, periksa dinding lubang dan kondisi sirkulasi terlebih dahulu, bukan terus menarik dengan paksa.
• Kapasitas tali winch: Winch wireline menggunakan tali baja 6 mm, kapasitas tali 1000 m, kecepatan angkat 116 m/min. Untuk wireline coring kelas 800 m, panjang tali masih memiliki margin tertentu. Data mengharuskan pemeriksaan sambungan ujung tali dan kerusakan tali baja setiap hari sebelum konstruksi.
• Kondisi sirkulasi: Debit lumpur 100 L/min, tekanan 7 MPa. Ketika rekahan berkembang atau aliran balik tidak stabil, rangkaian nilai ini menyediakan kondisi untuk mempertahankan sirkulasi, tetapi data juga menjelaskan bahwa dalam konstruksi aktual tetap harus disesuaikan berdasarkan diameter lubang, litologi, dan kondisi kehilangan lumpur, bukan sekadar mengejar tekanan pompa tinggi.

3、Struktur terpisah portabel harus diverifikasi berdasarkan unit pemindahan, bukan berdasarkan berat keseluruhan

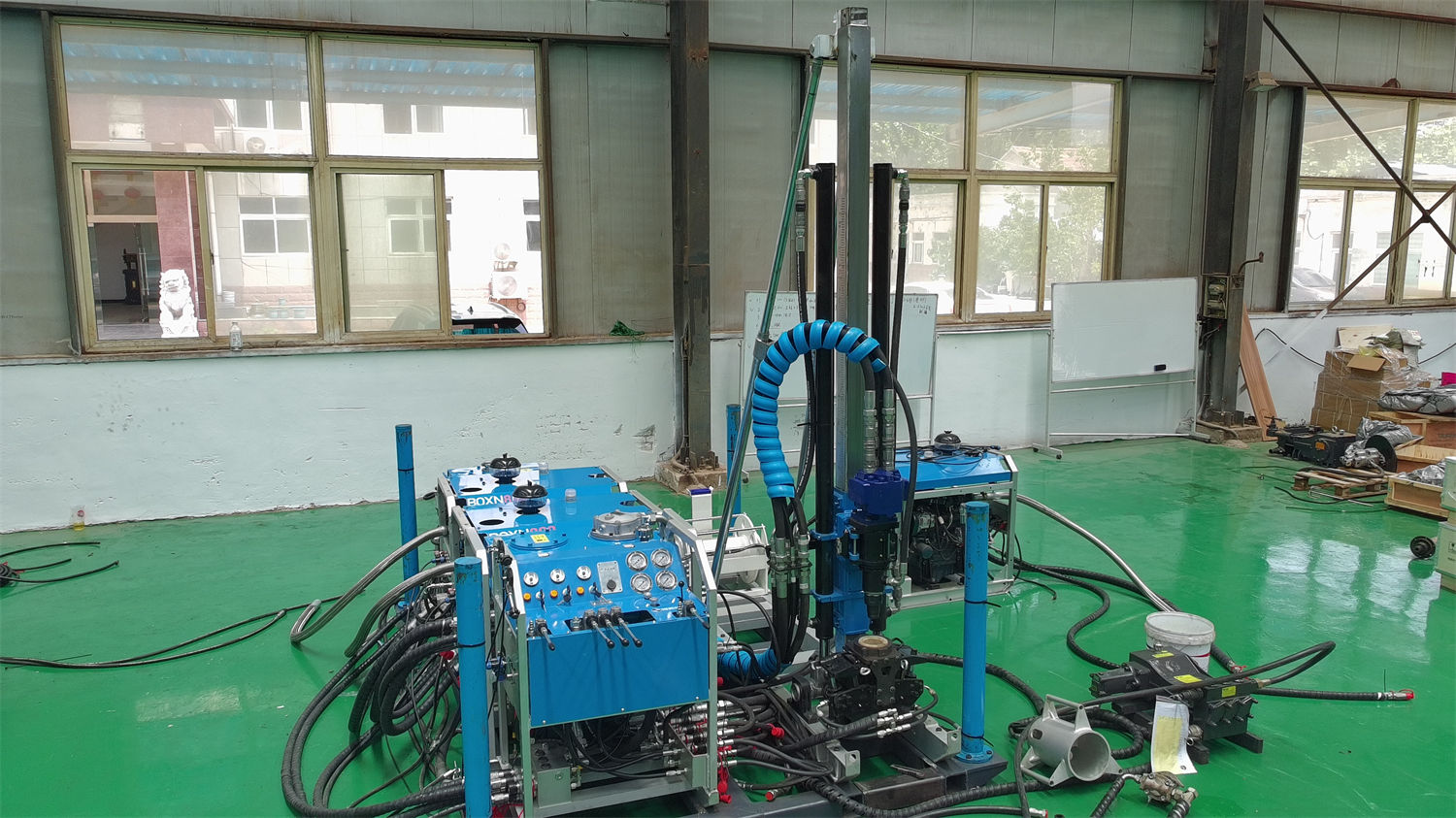

Angka berat total 1380 kg tidak dapat langsung digunakan untuk menilai apakah lokasi dapat dijangkau, karena peralatan terpisah dipindahkan dalam keadaan dibongkar. Berat referensi modul yang diberikan CR800P lebih praktis: unit tenaga 180–260 kg, unit operasi 140 kg, unit oli hidrolik (termasuk oli) 160 kg, unit lumpur 95 kg. Ini adalah titik awal nyata untuk perencanaan pemindahan—lebar jalur, radius putar, cara menanjak, dan luas platform sementara semuanya harus dipertimbangkan berdasarkan unit terberat, bukan berat keseluruhan.

Perlu dijelaskan bahwa data tidak memberikan nilai akses lokasi seperti sudut tanjakan, lebar jalan sementara, dan radius tikungan. Oleh karena itu, "apakah jalur ini bisa dilalui" hanya dapat diverifikasi segmen demi segmen, tidak dapat dihitung langsung dari tabel parameter.

4、Hubungan antara sudut pengeboran dan tata letak lubang

CR800P mendukung pengeboran 45°–90°, langkah maju 1,8 m, panjang batang bor yang sesuai 1 m atau 1,5 m. Pada platform terbatas di daerah pegunungan, makna rentang sudut ini bukan hanya "bisa mengebor lubang miring", tetapi dapat menyesuaikan sudut tembus tanpa membuat ulang platform. Ketika tubuh bijih emas dikendalikan oleh patahan dan zona geser, lubang miring meningkatkan efektivitas menembus bijih; ketika pegmatit memiliki cabang dan penipisan, coring menerus dengan lubang miring lebih mudah menilai lebar dan arah kemenerusan ke kedalaman. Pemilihan sudut harus ditentukan oleh bentuk tubuh bijih, bukan menentukan sudut terlebih dahulu lalu mencari alasan.

5、Bentuk tenaga menyusun ulang kondisi pasokan, bukan besarnya daya

Persyaratan daya mesin diesel CR800P adalah ≥99 kW, merek mesin diesel dapat dipilih Kubota, Cummins, Yunnei, Yuchai; juga dapat menggunakan konfigurasi motor listrik 22 kW × 3. Rangkaian data ini sebenarnya sesuai dengan dua organisasi konstruksi: daerah pegunungan terpencil perlu menimbang transportasi bahan bakar, kondisi pembangkit listrik, dan sumber daya pemeliharaan; platform tambang tetap dengan pasokan listrik stabil dapat mengevaluasi opsi listrik untuk mengurangi pemeliharaan mesin dan penyimpanan serta transportasi bahan bakar. Di sini tidak ada jawaban seragam "mana yang lebih baik", hanya apakah kondisi pasokan mendukung.

6、Perbandingan parameter utama

7、Bagian yang perlu dikonfirmasi kepada produsen atau pihak proyek

Konten berikut tidak termasuk dalam cakupan data yang ada di situs ini, dan harus dicantumkan secara terpisah saat menyusun ulang konfigurasi: kombinasi litologi spesifik dan distribusi zona rekahan di area tambang target, spesifikasi coring akhir dan persyaratan kemiringan lubang verifikasi, kondisi akses aktual untuk jalan sementara dan pengangkatan, jarak pasokan sumber air lumpur, serta pengaturan panjang run untuk segmen lubang yang berbeda. Efisiensi pengeboran aktual, kedalaman bor, dan hasil pemulihan inti bor dipengaruhi oleh kondisi geologi, alat dalam lubang, sudut pengeboran, dan metode operasi, dan harus mengacu pada kondisi lapangan.
