Sumur air untuk pasokan air tambang biasanya bukan lubang bor yang selesai hanya dengan satu pengeboran. Sumur tersebut harus melayani air domestik, penekan debu, pencucian peralatan, dan produksi tambahan secara bersamaan, sehingga kestabilan pasokan air lebih penting daripada kedalaman pengeboran satu lubang. Ini berarti sebelum rig bor crawler dibawa ke lokasi, beberapa kondisi perlu dituangkan ke dalam dokumen terlebih dahulu, bukan ditambahkan setelah peralatan tiba. Berikut ini menggunakan parameter publik HJH WR500S sebagai sampel untuk menjelaskan kondisi-kondisi tersebut; model lain dapat melakukan pemeriksaan mandiri dengan urutan yang sama.
Apa perbedaan kondisi antara sumur tambang dan sumur pedesaan biasa
Sumur air dalam pedesaan dan sumur irigasi pertanian memiliki titik bor yang relatif tersebar dan kedalaman per lubang yang sangat bervariasi, sehingga mobilitas peralatan sering menjadi pertimbangan utama. Pasokan air tambang berbeda: titik bor biasanya terkonsentrasi di dekat area produksi atau area pemukiman, skala pasokan air per lubang lebih besar, proporsi batuan utuh dalam formasi mungkin lebih tinggi, dan pada saat yang sama perlu mempertimbangkan pengaruh jalan tambang, area peledakan, serta pipa yang sudah ada terhadap lokasi.

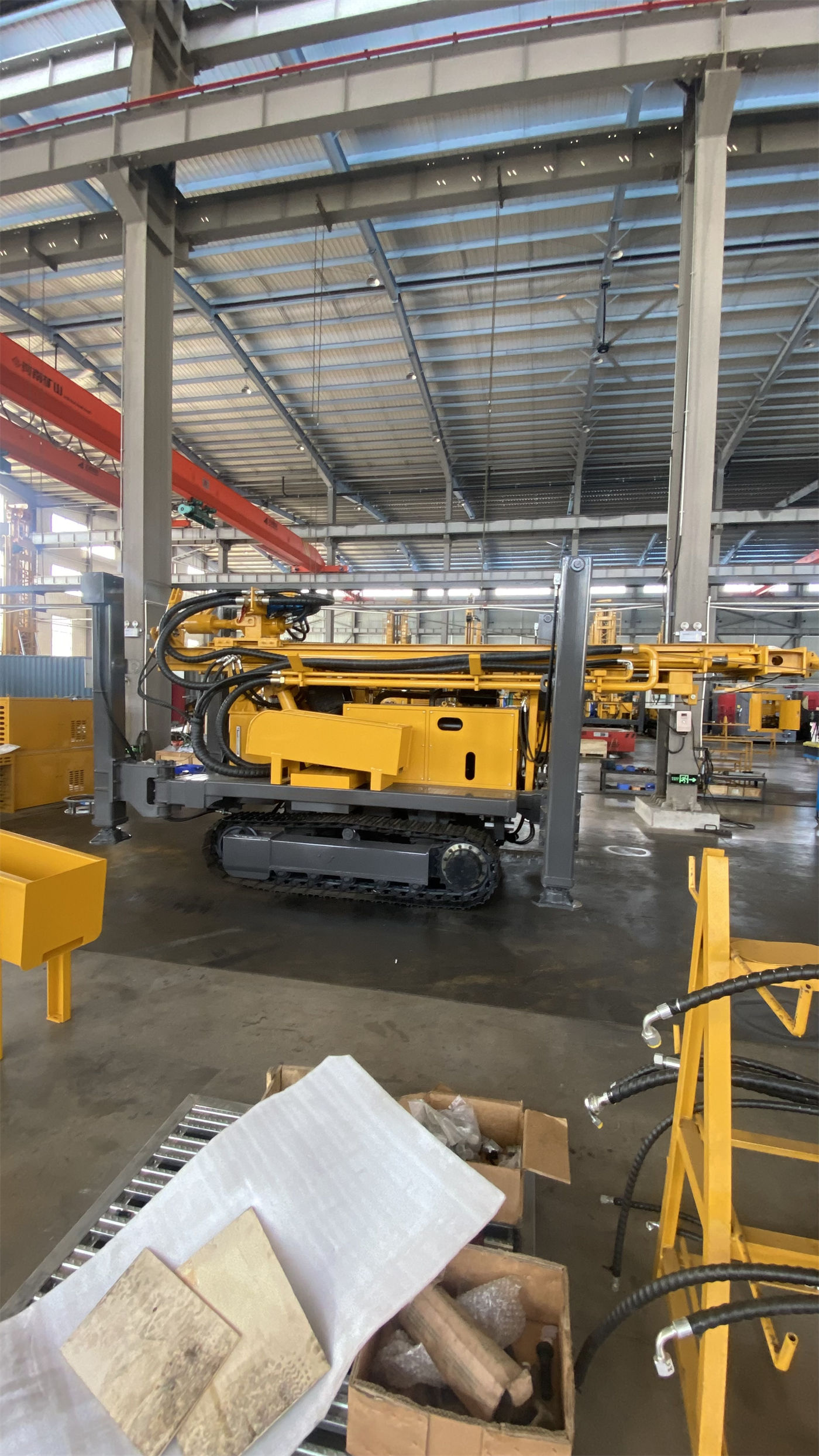

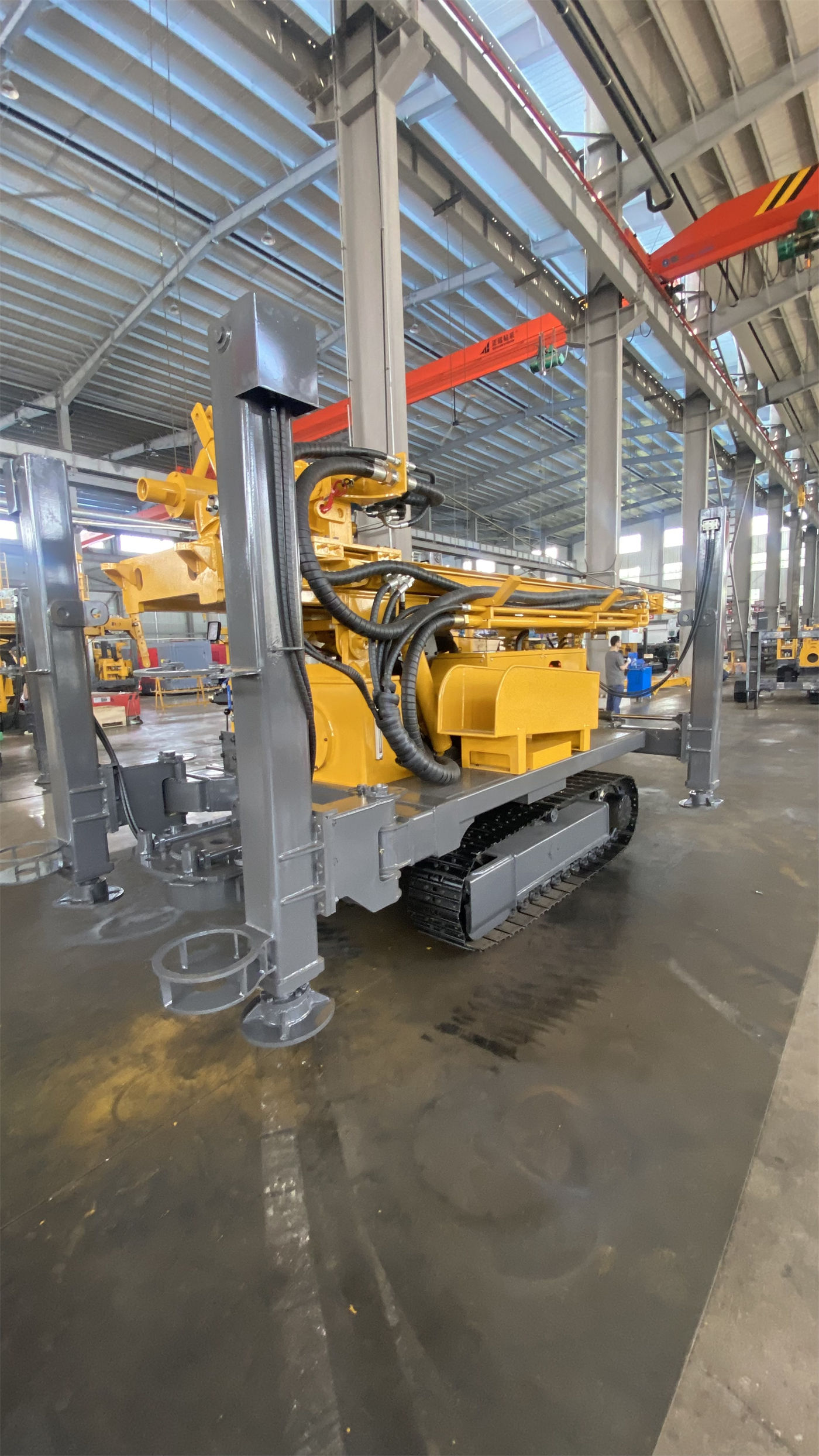

Mengacu pada data publik WR500S, kedalaman bor maksimum 500 m, diameter bor 105–400 mm, kecepatan jalan chassis crawler sekitar 3 km/jam, sudut tanjakan maksimum referensi 21°, berat total sekitar 10,6 T, dimensi luar sekitar 6,52 × 1,85 × 2,51 m, langkah kaki hidrolik 1,6 m. Kombinasi angka-angka ini menunjukkan bahwa rig dapat memenuhi kebutuhan kedalaman dan diameter sumur pasokan air tambang menengah hingga dalam, tetapi juga menunjukkan bahwa kondisi masuk lokasi perlu dihitung secara terpisah.
Lokasi dan perpindahan: chassis crawler bukan berarti bisa melewati semua permukaan
Struktur crawler lebih unggul daripada roda pada jalan berkerikil tambang dan permukaan tidak rata umumnya, tetapi rig bor bukan peralatan segala medan tanpa syarat. Tekanan tanah dari berat total sekitar 10,6 T perlu diserap oleh daya dukung tanah; 21° hanyalah sudut tanjakan referensi, dan kondisi lereng yang licin serta gembur akan membuat angka ini kehilangan makna referensinya.
- Lebar, kemiringan, dan radius putar jalan masuk perlu dihitung berdasarkan dimensi luar dalam kondisi transportasi, bukan kondisi berjalan.
- Pembukaan menara memerlukan ruang tambahan. Menara teleskopik dapat diperpendek saat transportasi, tetapi setelah tiba di lokasi harus disediakan tempat untuk menara terbuka penuh dan terkunci.
- Jika tanah di sekitar titik bor telah terganggu oleh peledakan atau kendaraan berat, pelat tambahan perlu dipasang di bawah kaki penopang untuk menghindari penurunan setelah menerima beban dalam jangka panjang.
Struktur formasi menentukan metode, bukan sebaliknya
WR500S mendukung pengeboran DTH dan pengeboran putar lumpur, dapat beralih metode sesuai urutan lapisan lepas bagian atas dan lapisan batuan bagian bawah. Dalam proyek pasokan air tambang, titik peralihan ini biasanya terjadi saat lapisan penutup masuk ke batuan dasar, tetapi kedalaman spesifiknya harus ditentukan oleh penilaian formasi di lapangan.
Segmen batuan utuh
Setelah masuk ke batuan yang relatif utuh, dapat dilengkapi dengan hammer DTH bertekanan udara sedang hingga tinggi dan mata bor. Tekanan kerja yang direkomendasikan WR500S adalah 1,2–3,5 MPa, konsumsi udara 16–55 m³/menit. Data tersebut telah menjelaskan bahwa ketika diameter bor membesar, batuan mengeras, kedalaman bor bertambah, atau ketinggian meningkat, kebutuhan kapasitas kompresor udara akan lebih tinggi.
Batuan lapuk dan formasi bergantian lunak-keras
Formasi semacam ini mudah dibor, tetapi dinding lubang mungkin tidak stabil. Saat menghadapi pergantian lunak-keras, parameter perlu disesuaikan berdasarkan perubahan torsi putar dan hambatan dorong. Jika lapisan lapuk bagian atas cukup tebal, casing atau lumpur dapat digunakan untuk menstabilkan lubang.
Lapisan tanah, lempung, pasir, dan kerikil penutup
Lapisan penutup bagian atas dapat membentuk segmen lubang yang stabil melalui sirkulasi lumpur, casing, atau tindakan stabilisasi lubang lainnya, lalu masuk ke batuan untuk beralih ke DTH. Untuk sumur air dalam, kestabilan segmen lubang bagian atas sering lebih penting daripada kecepatan pengeboran segmen tersebut.
Zona rekahan, retakan, dan formasi bocor udara
Zona rekahan dapat menyebabkan runtuhan, kebocoran udara, terjepitnya mata bor, dan pengembalian serpihan yang tidak normal. Jika kehilangan udara jelas, perlu dinilai apakah terdapat retakan besar atau rongga, bukan hanya menaikkan tekanan kompresor udara. Data menyebutkan bahwa busa atau casing dapat digunakan sesuai kondisi lapangan.
Perlengkapan pasokan udara: tekanan kerja dan konsumsi udara harus diperiksa bersamaan
Jika sumur pasokan air tambang masuk ke segmen batuan keras dan menggunakan metode DTH, kompresor udara adalah perlengkapan wajib, bukan opsional. Data publik WR500S memberikan referensi tekanan kerja 1,2–3,5 MPa dan konsumsi udara 16–55 m³/menit. Kedua angka ini harus dilihat bersama: jika hanya tekanan yang terpenuhi tetapi kapasitas tidak cukup, pembuangan serpihan di dasar lubang akan tertinggal; jika hanya kapasitas yang terpenuhi tetapi tekanan tidak cukup, kondisi kerja hammer DTH juga tidak tepat.
Perlu dicatat, data tersebut tidak memberikan tabel korespondensi tentang berapa kapasitas kompresor udara yang harus disediakan untuk proyek tertentu. Pemilihan aktual harus dikonfirmasi kepada produsen dengan mempertimbangkan diameter bor, kedalaman bor, ketinggian, dan kondisi batuan.
Stabilitas lubang dan penyelesaian sumur: efek jangka panjang sumur pasokan air tambang bergantung pada tahap ini
Selesainya pengeboran tidak berarti sumur air dapat digunakan. Setelah masuk ke akuifer utama, air tanah akan mengubah kondisi pengembalian serpihan di dalam lubang dan kondisi kerja hammer DTH; pada saat ini kedalaman akuifer harus dicatat, dan berdasarkan itu rencana pasokan udara, pembersihan lubang, dan casing disesuaikan. Pada tahap penyelesaian sumur, pipa filter dan lapisan penyekat air harus dipasang sesuai posisi akuifer.
Data publik WR500S menyebutkan bahwa pompa lumpur, pompa sentrifugal, generator, dan pompa busa dapat dipilih. Proyek dengan proporsi lapisan lepas yang tinggi lebih bergantung pada sistem lumpur, proyek batuan keras lebih bergantung pada kompresor udara dan hammer DTH, dan formasi dengan kebocoran udara serius mungkin memerlukan bantuan busa. Memilih perlengkapan sesuai kondisi kerja aktual lebih praktis daripada melengkapi semuanya.
Tenaga dan kondisi operasi berkelanjutan
WR500S menggunakan mesin Yuchai 110 kW, yang menyediakan tenaga untuk putaran, pemakanan, berjalan crawler, dan sistem hidrolik tambahan. Siklus konstruksi satu lubang untuk pasokan air tambang mungkin cukup panjang, sehingga frekuensi perawatan pendinginan mesin, filter udara, dan sistem bahan bakar perlu disesuaikan dengan kondisi debu di lokasi: di lokasi berdebu tinggi, interval pembersihan radiator dan elemen filter akan jauh lebih pendek.
Beberapa kelompok parameter yang harus dibaca secara berurutan
| Item parameter | Nilai parameter | Penilaian terkait |
|---|---|---|
| Kedalaman bor maksimum | 500 m | Mencakup kebutuhan sumur pasokan air menengah hingga dalam, bukan berarti setiap sumur dibor hingga 500 m |
| Diameter bor | 105–400 mm | Desain diameter bor terkait dengan perkiraan debit air, ukuran pipa sumur, dan spesifikasi pompa submersible |
| Gaya angkat | 30 T | Operasi naik-turun bor di lubang dalam, pengambilan hammer DTH, dan sebagian pekerjaan casing memerlukan perhitungan berat rangkaian bor dan gesekan dinding lubang |
| Torsi putar | 11000 / 5500 N·m | Sesuai dengan kecepatan putar maksimum 75 / 150 r/min, pilih kondisi kerja berdasarkan diameter bor dan lapisan batuan |
| Tekanan kerja | 1,2–3,5 MPa | Perlu memeriksa konsumsi udara 16–55 m³/menit secara bersamaan |
| Berat total | sekitar 10,6 T | Memengaruhi pengaturan transportasi dan perhitungan daya dukung jalan masuk |
Hal-hal yang perlu dikonfirmasi satu per satu sebelum masuk lokasi
Hal-hal berikut lebih hemat waktu jika dikonfirmasi sebelum peralatan tiba daripada ditangani setelah tiba:
- Apakah lebar, kemiringan, radius putar, dan daya dukung permukaan jalan masuk memenuhi persyaratan lintasan untuk transportasi berat total sekitar 10,6 T dan dimensi luar 6,52 × 1,85 × 2,51 m.
- Apakah ada cukup ruang di sekitar titik bor untuk membuka menara teleskopik, serta menyediakan area penempatan pipa bor dan operasi pengangkatan.
- Apakah area konstruksi dekat dengan area peledakan atau pipa yang sudah ada, dan apakah perlu koordinasi penghindaran tambahan.
- Kondisi ketinggian lokasi proyek, dan apakah pemilihan kapasitas kompresor udara perlu disesuaikan karenanya.
- Perkiraan kedalaman akuifer utama dan kondisi luapan air, untuk mengatur pipa filter, lapisan penyekat air, dan rencana casing lebih awal.
- Apakah lokasi memerlukan pembangkit listrik sendiri, atau dapat menggunakan generator opsional untuk listrik tambahan.
Kondisi-kondisi ini tidak dapat dinilai hanya dari parameter peralatan; perlu dikonfirmasi satu per satu kepada produsen dengan menggabungkan data geologi proyek dan hasil survei lokasi. Efisiensi pengeboran aktual, kedalaman bor, dan hasil penyelesaian sumur dipengaruhi oleh kondisi geologi, alat dalam lubang, sudut pengeboran, dan metode operasi, serta harus mengacu pada kondisi kerja di lapangan.
