Keduanya termasuk kelas 600 meter, perbedaan metode organisasi WRTR600 dan WR600RC sudah dimulai dari cara peralatan masuk ke lokasi. WRTR600 menempatkan generator diesel, pompa lumpur 3NB-130, rotary table, double winch, menara bor, dan kaki penopang secara terpusat di atas sasis trailer; WR600RC memasang sistem tenaga dan putar di atas sasis crawler, dengan berat total sekitar 12,5T, menggunakan proses reverse circulation pipa ganda. Artikel ini tidak membandingkan mana yang lebih kuat, hanya menjelaskan berdasarkan empat kelompok kondisi organisasi konstruksi, bagaimana kedua jenis peralatan ini mengarahkan sumber daya lapangan ke pengaturan masing-masing.
Lihat sasis terlebih dahulu: tipe trailer dan tipe crawler menentukan cara masuk lokasi
WRTR600 menggunakan sasis trailer, dimensi transportasi keseluruhan bervariasi tergantung versi menara: menara pendek sekitar 15100 × 2480 × 4100 mm, menara panjang sekitar 16630 × 2480 × 4100 mm. Artinya metode organisasinya pasti mencakup "kendaraan penarik + perpindahan antar proyek", sebelum konstruksi lintas wilayah perlu memastikan lebar jalan, radius putar, daya dukung jembatan, batas ketinggian, dan persyaratan transportasi trailer setempat.

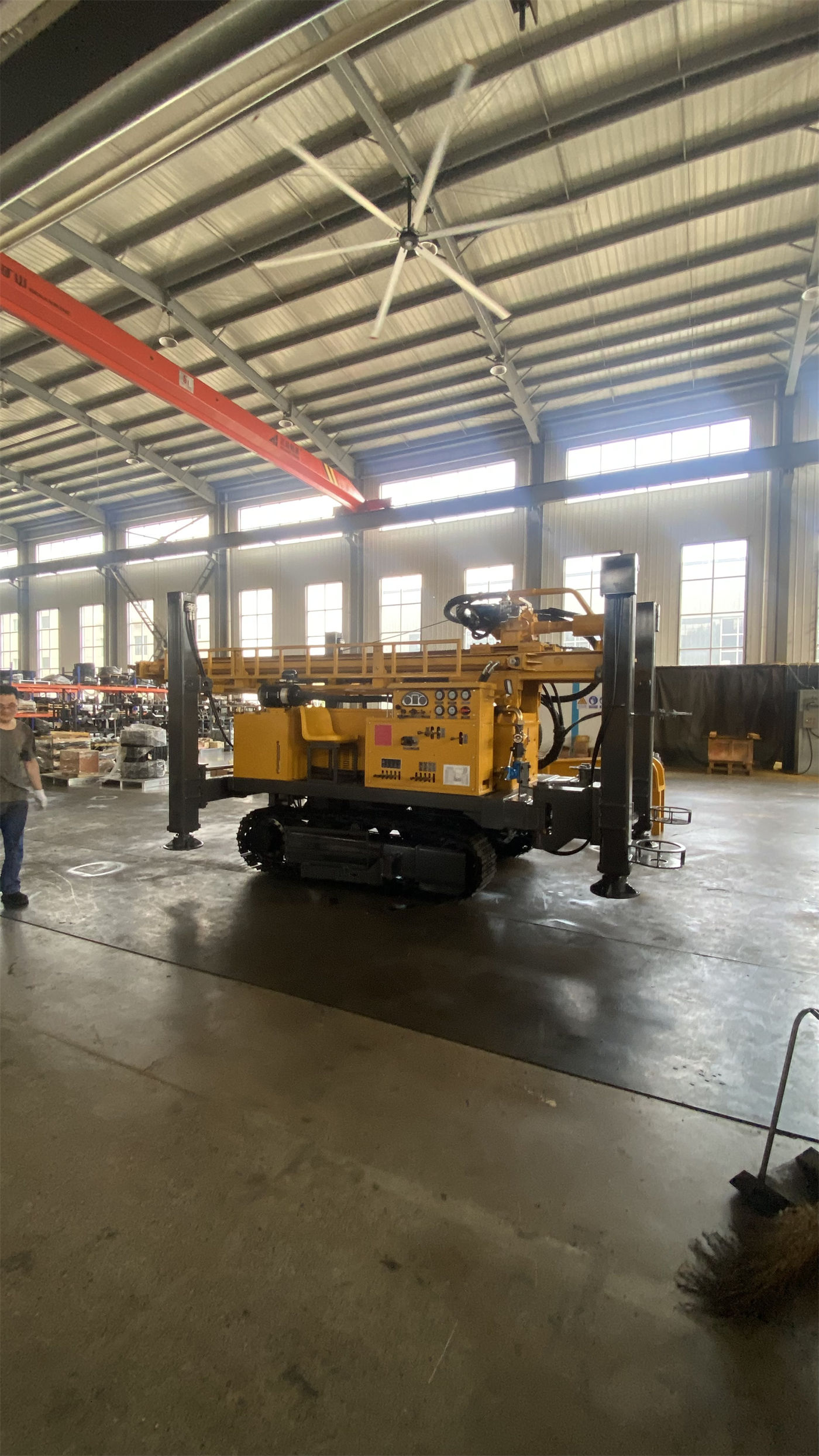

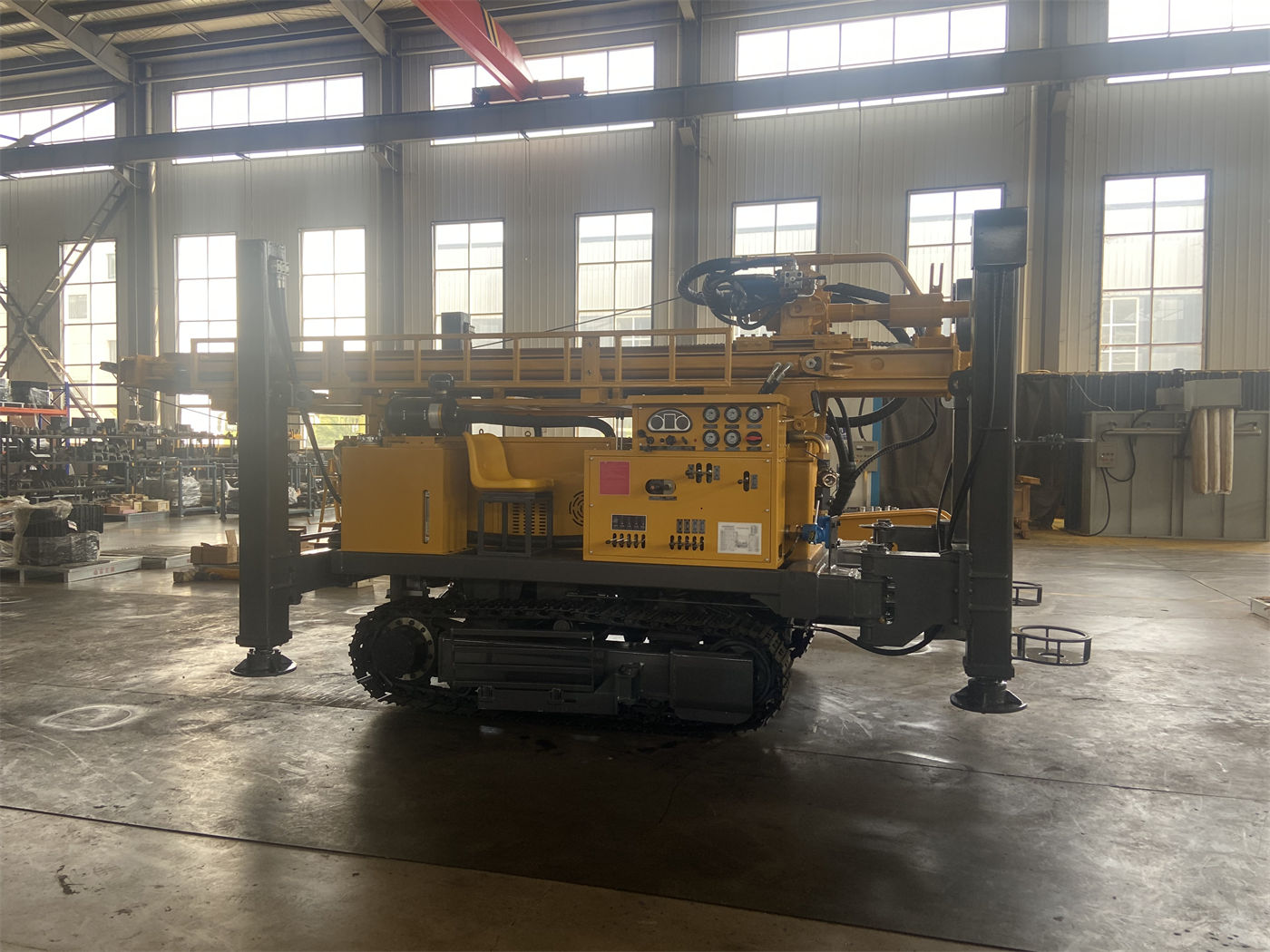

Dimensi luar WR600RC sekitar 7 × 2,1 × 2,9 m, berat total sekitar 12,5T, kecepatan berjalan sekitar 3,5 km/jam, sudut tanjakan maksimum referensi 21°. Metode organisasinya lebih condong ke "berjalan sendiri antar titik bor + penyesuaian dalam platform": sasis crawler cocok untuk jalan kerikil area tambang, platform eksplorasi lapangan, dan permukaan tanah yang tidak rata pada umumnya, tetapi sebelum perpindahan tetap perlu memastikan daya dukung jalan dan stabilitas lokasi.
| Kondisi organisasi | WRTR600 | WR600RC |
|---|---|---|
| Bentuk pemasangan | Sasis trailer | Sasis crawler |
| Cara perpindahan | Transportasi antar proyek dengan kendaraan penarik | Berjalan sendiri dengan crawler, kecepatan sekitar 3,5 km/jam |
| Dimensi transportasi keseluruhan | Menara pendek sekitar 15100 × 2480 × 4100 mm; menara panjang sekitar 16630 × 2480 × 4100 mm | Sekitar 7 × 2,1 × 2,9 m, berat total sekitar 12,5T |
| Cara perataan | Kaki penopang | Langkah kaki penopang 1,7 m |
Perbedaan organisasi media sirkulasi dan peralatan pendukung
WRTR600 berpusat pada pemboran putar rotary table dan sirkulasi lumpur, dilengkapi pompa lumpur 3NB-130, kapasitas alir 8,4–16,6 L/s, tekanan kerja nominal 5–10 MPa, digerakkan motor 90 kW; sekaligus terintegrasi dengan generator diesel SCGC-200kW, tegangan nominal 380 V, arus nominal 360 A, frekuensi 50 Hz, dapat menyuplai daya untuk pompa lumpur, pompa oli hidrolik, dan peralatan listrik tambahan, cocok untuk daerah terpencil dan proyek yang kekurangan jaringan listrik stabil. Implikasi organisasi dari konfigurasi ini adalah: material lumpur, pasokan air, kolam lumpur, dan jalur pipa sirkulasi harus direncanakan bersama titik bor, generator menyelesaikan masalah listrik di lokasi.
Inti WR600RC adalah pengambilan sampel melalui pipa dalam reverse circulation: udara bertekanan mengalir turun melalui saluran luar pipa ganda, setelah menggerakkan RC hammer dan mata bor di dasar lubang, membawa serpihan batuan kembali ke permukaan melalui saluran dalam. Data yang diberikan merekomendasikan tekanan kerja 1,6–6 MPa, konsumsi udara 16–75 m³/menit. Implikasi organisasi: kompresor besar, selang pengambilan sampel, perangkat sampling, dan area sampel harus masuk ke perencanaan platform, lokasi perlu mengatur bahan bakar, posisi peralatan, dan ruang perawatan terlebih dahulu, menghindari gangguan antar peralatan.
Organisasi titik bor: konstruksi berkelanjutan multi titik bor dan titik kontrol lubang dalam
Struktur trailer WRTR600 lebih cocok untuk konstruksi berkelanjutan di banyak lokasi. Kontraktor sumur air desa, irigasi pertanian, panas bumi, dan pengeboran teknik yang berputar di antara beberapa proyek dapat memindahkan seluruh rig bor dalam satu kali penarikan, mengurangi kompleksitas transportasi terpisah menara bor, tenaga, dan sistem lumpur. Rotary table menyediakan tiga tingkat kecepatan 38 / 57 / 85 r/min, dengan torsi teoritis sekitar 13,8 / 9,2 / 6,2 kN·m: tingkat kecepatan rendah torsi lebih tinggi, cocok untuk diameter lubang lebih besar, rangkaian bor berat, dan formasi dengan hambatan lebih besar; kecepatan lebih tinggi cocok untuk tahap pemboran dengan hambatan lebih kecil. Winch utama gaya tarik tali tunggal 40 kN, winch bantu gaya tarik tali tunggal 30 kN, beban maksimum swivel 30 T, diameter dalam 63,5 mm.
Fokus organisasi WR600RC lebih condong ke menyelesaikan kontrol lubang dalam dan lubang miring pada satu platform. Kedalaman bor maksimum 600 m, diameter lubang 105–450 mm, gaya angkat 29 T, torsi putar 12000 / 6000 N·m, sesuai kecepatan putar maksimum 75 / 150 r/min; mendukung sudut kerja 45° dan 90°. 45° cocok untuk penembusan miring badan bijih, urat bijih, dan zona patahan, 90° untuk eksplorasi vertikal konvensional dan konstruksi sumur air. Organisasi lapangan proyek semacam ini bukan pergantian lokasi yang sering, melainkan melengkapi kompresor, sampling, dan manajemen sampel di sekitar platform tetap.
Kondisi proses pada tahap penyelesaian sumur air
Diameter bor maksimum WRTR600 500 mm, diameter lubang tembus rotary table 500 mm, dapat menyediakan ruang kerja untuk pipa bor ukuran lebih besar, casing, dan sebagian alat bor teknik, cocok untuk pembukaan lubang diameter lebih besar dan operasi casing pada sumur air dan proyek fondasi. Pada lapisan tanah, lempung, dan lapisan penutup lunak, viskositas lumpur harus disesuaikan berdasarkan permeabilitas formasi, diameter lubang, dan kondisi pengembalian lumpur; lapisan pasir, lapisan kerikil, dan lapisan penutup lepas mudah runtuh dan kehilangan lumpur, dapat dikombinasikan dengan casing sementara atau casing bertahap, membangun segmen lubang stabil terlebih dahulu sebelum melanjutkan ke kedalaman. Jika proyek memerlukan inti batuan berkualitas tinggi secara berkelanjutan, gunakan rig bor inti khusus.
WR600RC selain untuk eksplorasi mineral juga dapat digunakan untuk konstruksi sumur air dalam, irigasi pertanian, pasokan air area tambang, air industri, dan survei air tanah dapat memilih DTH biasa atau pemboran lumpur sesuai formasi. Data menunjukkan peralatan ini mendukung pemboran RC dan pemboran DTH konvensional, lapisan tanah, pasir, kerikil, dan lapisan penutup lepas lainnya tidak selalu cocok langsung menggunakan pemboran RC tekanan udara tinggi, dapat mendukung metode putar lumpur, stabilkan dan bentuk lubang bagian atas terlebih dahulu, setelah masuk batuan stabil baru beralih ke proses RC atau DTH. Fokus proyek sumur air adalah dinding lubang, diameter sumur, akuifer, dan struktur penyelesaian sumur, berbeda dengan fokus proyek sampling RC mineral.
Kondisi yang perlu diverifikasi sebelum pembelian
- Rute perpindahan: WRTR600 periksa lebar jalan, radius putar, batas ketinggian, dan daya dukung jembatan sesuai dimensi transportasi menara pendek atau panjang; WR600RC periksa daya dukung dan kemiringan jalan untuk berat total 12,5T.
- Perencanaan lokasi: WRTR600 rencanakan material lumpur, pasokan air, kolam lumpur, dan jalur pipa sirkulasi; WR600RC rencanakan kompresor, selang pengambilan sampel, perangkat sampling, area sampel, dan jarak aman peralatan.
- Peralatan pendukung proses: WRTR600 verifikasi kapasitas pompa lumpur 8,4–16,6 L/s dengan diameter lubang target dan formasi; WR600RC verifikasi apakah kompresor dapat menyediakan pasokan udara stabil 1,6–6 MPa, 16–75 m³/menit.
- Rangkaian bor dan struktur penyelesaian sumur: kedalaman bor dan diameter lubang kedua unit adalah deskripsi kemampuan peralatan, kedalaman bor dan diameter lubang aktual dipengaruhi oleh formasi, rangkaian bor, sirkulasi lumpur, desain casing, dan hambatan dalam lubang, perlu diverifikasi satu per satu sesuai desain penyelesaian sumur proyek.
- Radius sumber daya: generator 200kW WRTR600 dapat mencakup lokasi tanpa jaringan listrik stabil, tetapi rute pasokan bahan bakar harus diatur terlebih dahulu; WR600RC selain mesin Cummins 132 kW juga perlu merencanakan bahan bakar dan ruang perawatan untuk kompresor dan sistem sampling.
Hal yang tidak tercakup dalam data, perlu dikonfirmasi kepada produsen
Artikel ini disusun berdasarkan data produk publik situs ini. Efisiensi pemboran aktual, hasil penyelesaian sumur, serta detail operasi seperti penyesuaian kinerja lumpur, penanganan zona patahan, dan kontrol kualitas sampel pada kombinasi formasi spesifik kedua peralatan tidak memberikan nilai penilaian yang dapat dikutip langsung dalam data, harus dikonfirmasi melalui data kondisi proyek, kontrak, atau konfirmasi tertulis dari produsen. Sebelum peralatan masuk lokasi juga harus memeriksa menara bor, winch, tali kawat, swivel, rotary table, pompa lumpur, generator, dan sistem kelistrikan; saat mendirikan menara pastikan tidak ada saluran udara dan hambatan di atas; saat sirkulasi lumpur perhatikan pipa tekanan tinggi, tekanan pompa, dan kebocoran; personel tidak boleh berdiri di bawah rangkaian bor yang digantung atau di dekat rangkaian bor yang berputar.
