Menyebut trailer-mounted rotary table dengan sirkulasi positif lumpur sebagai "usang" biasanya berasal dari cara perbandingan: membandingkannya dengan DTH hammer, airlift reverse circulation, atau busa udara dalam hal kecepatan lubang tunggal. Cara perbandingan ini merugikan sirkulasi positif rotary table, tetapi yang dibandingkan adalah kemampuan universal, bukan kemampuan aplikasi. Tidak ada istilah eliminasi total untuk suatu metode, yang ada hanyalah perubahan cakupan aplikasi. Artikel ini menggunakan data publik WRTR600 dari situs ini untuk melihat dalam kondisi apa kombinasi ini masih dapat dipertahankan.
Pertama, apa itu kombinasi ini

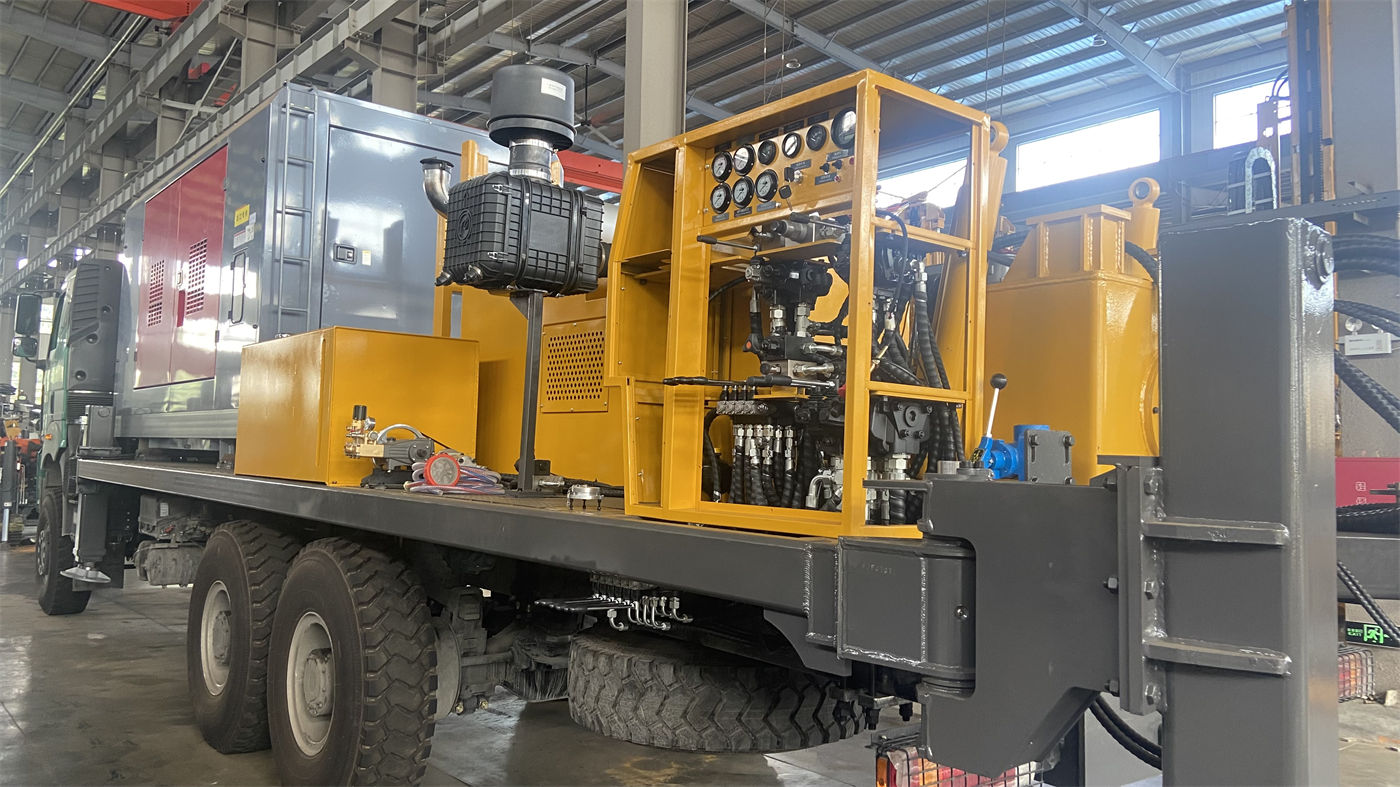

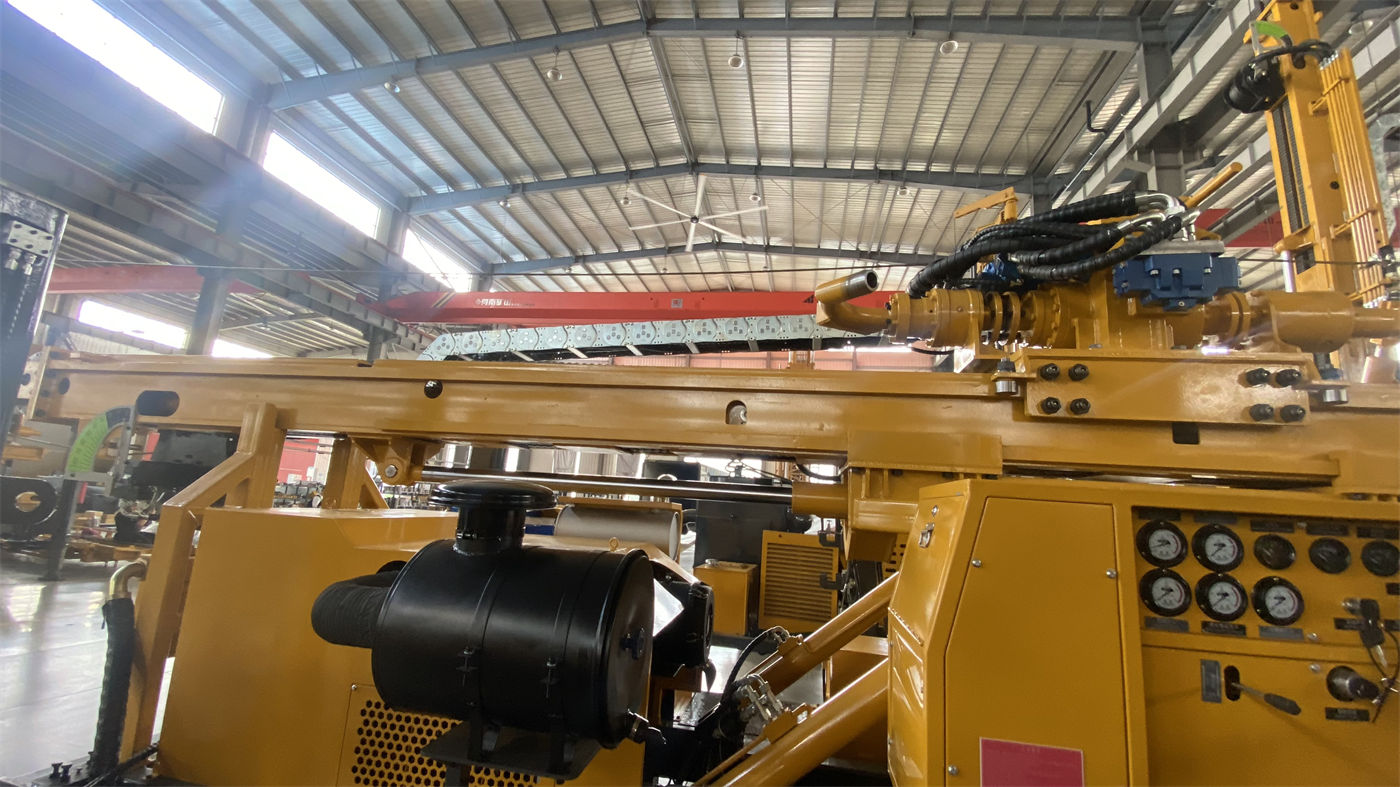

WRTR600 adalah rig bor sumur air trailer-mounted kelas 600 meter dengan metode putar rotary table, dan metode sirkulasi lumpur positif. Seluruh mesin menempatkan generator diesel, pompa lumpur, rotary table, winch ganda, menara bor, kaki penopang, dan mekanisme pelepasan kunci bantu secara terpusat pada sasis trailer.
Ini menentukan dua karakteristik dasarnya: pertama, putaran di mulut lubang, mengandalkan lumpur naik ke atas membawa serpihan; kedua, seluruh sistem bergerak bersama kendaraan, saat berpindah lokasi tidak perlu membongkar dan mengangkut tenaga, sistem lumpur secara terpisah.
Di mana cakupan aplikasinya menyempit
Menyempit berarti dalam beberapa kondisi kerja berikut, sirkulasi positif rotary table sudah bukan pilihan prioritas.
- Dominan batuan keras, dan pengambilan inti kontinu atau penetrasi cepat menjadi tujuan utama. Data situs ini secara jelas menyatakan: jika proyek memerlukan inti batuan berkualitas tinggi kontinu, harus menggunakan rig bor inti khusus. WRTR600 dapat digunakan untuk survei hidrogeologi dan pengeboran formasi umum, tetapi bentuk pengambilan sampelnya bukan inti kontinu.
- Proporsi batuan keras tinggi, mengejar kecepatan penetrasi per lubang. Data menyebutkan formasi batuan lapuk dan campuran tanah-batuan dapat memilih mata bor rotary seperti roller cone, scraper, tetapi jika hanya berbicara kecepatan penghancuran batuan, metode seperti DTH dalam batuan keras tidak berada pada dimensi perbandingan yang sama. Peralatan itu sendiri tidak menyediakan kondisi pengeboran pneumatik.
- Formasi kekurangan air, kehilangan lumpur parah, sulit membangun sirkulasi lumpur. Sirkulasi lumpur adalah sistem inti peralatan ini, begitu sirkulasi tidak dapat dibangun, pengangkutan serpihan dan stabilisasi dinding lubang akan terpengaruh. Arah penanganan yang diberikan data untuk ini adalah menyesuaikan kinerja lumpur, dikombinasikan dengan casing sementara atau casing bertingkat, bukan mengganti media sirkulasi.
Bagian yang tidak menyempit dan masih berlaku
Melihat dari arah lain, dalam kondisi berikut, kecocokan rotary table dengan sirkulasi positif lumpur justru lebih tinggi.
Proyek pembuatan sumur dengan lapisan penutup lepas, proporsi lapisan pasir dan kerikil tinggi
Lumpur di sini tidak hanya berperan membawa serpihan. Penjelasan data untuk lapisan tanah dan lapisan lempung adalah: viskositas lumpur harus disesuaikan berdasarkan permeabilitas, diameter lubang, dan kondisi pengembalian lumpur; terlalu encer dapat menyebabkan pengangkutan serpihan kurang, dinding lubang tidak stabil; terlalu kental menambah hambatan sirkulasi dan beban pompa. Lapisan pasir, lapisan kerikil, dan lapisan penutup lepas mudah runtuh dan kehilangan lumpur, dapat dikombinasikan dengan casing sementara atau casing bertingkat, membangun segmen lubang stabil terlebih dahulu sebelum maju ke bagian dalam. Kombinasi "lumpur penstabil dinding + casing" inilah yang membuat sirkulasi positif rotary table lama digunakan untuk pembuatan sumur air.
Sumur yang memerlukan diameter bukaan besar
WRTR600 memiliki diameter pengeboran maksimum 500 mm, diameter lubang tembus rotary table juga 500 mm. Ukuran lubang tembus menentukan seberapa besar pipa bor, casing, dan sebagian alat bor teknik yang dapat dilewatkan. Untuk proyek seperti penyediaan air desa/kota, irigasi pertanian, sebagian proyek pondasi yang memerlukan diameter sumur dan ruang pembuatan sumur besar, hal ini lebih krusial daripada kecepatan per lubang. Diameter pembuatan lubang tetap harus ditentukan berdasarkan formasi dan desain sumur.
Lokasi terpencil, tanpa jaringan listrik stabil
Peralatan terintegrasi dengan genset diesel SCGC-200kW, daya terukur 200 kW, tegangan terukur 380 V, arus terukur 360 A, frekuensi 50 Hz, memasok daya untuk pompa lumpur, pompa oli hidrolik, dan peralatan listrik bantu. Di lokasi tanpa listrik kota yang andal, struktur catu daya mandiri ini dapat menjadi sistem independen.
Organisasi konstruksi kontinu di banyak lokasi
Nilai struktur trailer bukan pada pengeboran itu sendiri, tetapi pada perpindahan lokasi. Seluruh rig bor dapat dipindahkan antar proyek melalui kendaraan penarik yang sesuai, mengurangi kompleksitas transportasi terpisah menara bor, tenaga, dan sistem lumpur. Bagi kontraktor sumur air desa/kota, irigasi pertanian dengan titik bor tersebar dan siklus per lubang tidak lama, ini adalah cara organisasi konstruksi yang cocok.
Beberapa kelompok parameter yang harus dibaca bersama
Penilaian cakupan aplikasi tidak bisa hanya melihat angka "600 meter". Beberapa kelompok nilai berikut saling membatasi.
| Kelompok Parameter | Nilai | Apa yang dibatasi |
|---|---|---|
| Kedalaman bor maks / Diameter lubang maks | 600 m / 500 mm | Batas atas kombinasi kedalaman-diameter, aktual dipengaruhi formasi, alat bor, sirkulasi lumpur, desain casing, dan hambatan dalam lubang |
| Kecepatan rotary table / Torsi teoretis | 38 / 57 / 85 r/min, sekitar 13,8 / 9,2 / 6,2 kN·m | Gigi kecepatan rendah torsi tinggi, cocok untuk diameter besar, alat bor berat, formasi dengan hambatan besar; kecepatan tinggi cocok untuk tahap hambatan lebih kecil |
| Kapasitas pompa lumpur / Tekanan / Daya penggerak | 8,4–16,6 L/s, 5–10 MPa, motor 90 kW | Kemampuan membawa serpihan, mendinginkan mata bor, menjaga stabilitas dinding lubang, dan mengontrol tekanan dalam sumur |
| Beban swivel / Diameter dalam | Maks 30 T / 63,5 mm | Seiring bertambahnya kedalaman, berat sendiri rangkaian bor dan gesekan dinding lubang meningkat, harus cocok dengan winch, kelly, pipa bor |
| Winch utama / Tarikan tali tunggal winch bantu | 40 kN / 30 kN | Masing-masing untuk pengangkatan alat bor, bantuan casing, pemindahan alat |
Menara bor memiliki dua versi: menara pendek dan menara panjang. Menara pendek tinggi efektif 12 m, dengan kelly 7,5 m dan pipa bor 5,5 m; menara panjang tinggi efektif 15 m, dengan kelly 10,5 m dan pipa bor 9 m. Dimensi transportasi menara pendek sekitar 15100 × 2480 × 4100 mm, menara panjang sekitar 16630 × 2480 × 4100 mm. Menara panjang mengurangi frekuensi penyambungan pipa, tetapi dimensi transportasi lebih panjang, sebelum konstruksi lintas wilayah harus memastikan lebar jalan, radius putar, daya dukung jembatan, dan batas ketinggian.
Bukan berarti tidak bisa melakukan hal lain, tetapi tidak boleh dianggap mesin serba bisa
Aplikasi tipikal WRTR600 tertulis: sumur air dalam, pengembangan air tanah pedesaan/pertanian/industri dan umum, survei panas bumi menengah-dalam dan sebagian sumur panas bumi, survei hidrogeologi, dan sebagian proyek pondasi. Daftar ini sendiri sudah menjelaskan batasannya: pengembangan air tanah menengah-dalam adalah wilayah utama, panas bumi dan eksplorasi dapat digunakan tetapi perlu kondisi tambahan, situasi yang memerlukan inti batuan berkualitas tinggi kontinu harus ganti mesin.
Konstruksi panas bumi selain kedalaman bor, juga harus mempertimbangkan suhu formasi, media sirkulasi, casing dan persyaratan penyemenan—ini di luar data, perlu dikonfirmasi terpisah per proyek.
Hal-hal yang disarankan dikonfirmasi tertulis sebelum pembelian
- Menara pendek atau panjang: pilih berdasarkan organisasi kedalaman lubang dan kondisi jalan perpindahan, dan konfirmasi dimensi transportasi akhir dengan persyaratan batas tinggi dan lebar setempat.
- Rencana adaptasi parameter lumpur di lapangan: pendekatan penyesuaian viskositas untuk formasi berbeda, apakah menyediakan casing sementara atau casing bertingkat.
- Kesesuaian alat bor dengan kedalaman lubang: hitung hubungan antara berat sendiri rangkaian bor, gesekan, dan beban swivel 30 T berdasarkan diameter dan kedalaman yang direncanakan.
- Kondisi realisasi kedalaman bor dan diameter aktual: data menyatakan kedalaman bor dan diameter aktual dipengaruhi formasi, alat bor, sirkulasi lumpur, desain casing, dan hambatan dalam lubang, hasil akhir sesuai kondisi lapangan.
- Item keselamatan dan pemeriksaan: sebelum mulai periksa menara bor, winch, tali kawat, swivel, rotary table, pompa lumpur, generator, dan sistem kelistrikan; saat mendirikan menara pastikan tidak ada saluran udara dan hambatan di atas; saat sirkulasi lumpur perhatikan pipa tekanan tinggi, tekanan pompa, dan kebocoran; personel tidak boleh berdiri di bawah alat bor yang digantung atau dekat alat bor yang berputar.
Garis pemisah pemilihan metode bukan baru atau lama, tetapi apakah kondisi formasi, persyaratan sumur, dan cara organisasi konstruksi cocok.
