Dalam data produk WRTR1000 terdapat dua angka yang sering dikutip berdampingan: kedalaman bor kelas 1000 meter dan torsi maksimum meja putar 25 kN·m. Keduanya tampak sebagai "indikator kemampuan", tetapi tidak menggambarkan hal yang sama. Kedalaman bor menggambarkan rentang kedalaman lubang yang diharapkan dapat dicakup peralatan ini, sedangkan torsi menggambarkan batas atas kemampuan output rotasi meja putar terhadap rangkaian bor di mulut lubang. Memahami 25 kN·m sebagai "torsi yang mampu mengebor 1000 meter", atau sebaliknya menggunakan kedalaman bor untuk menilai apakah torsi cukup, akan mencampuradukkan dua bahasa yang berbeda. Berikut hanya berdasarkan data publik situs ini, menjelaskan di bagian mana dari keseluruhan mesin angka 25 kN·m berada, parameter apa saja yang bersama-sama membentuknya, dan bagian mana yang tidak dapat dinilai hanya dari data yang ada.
Di bagian mana 25 kN·m berada

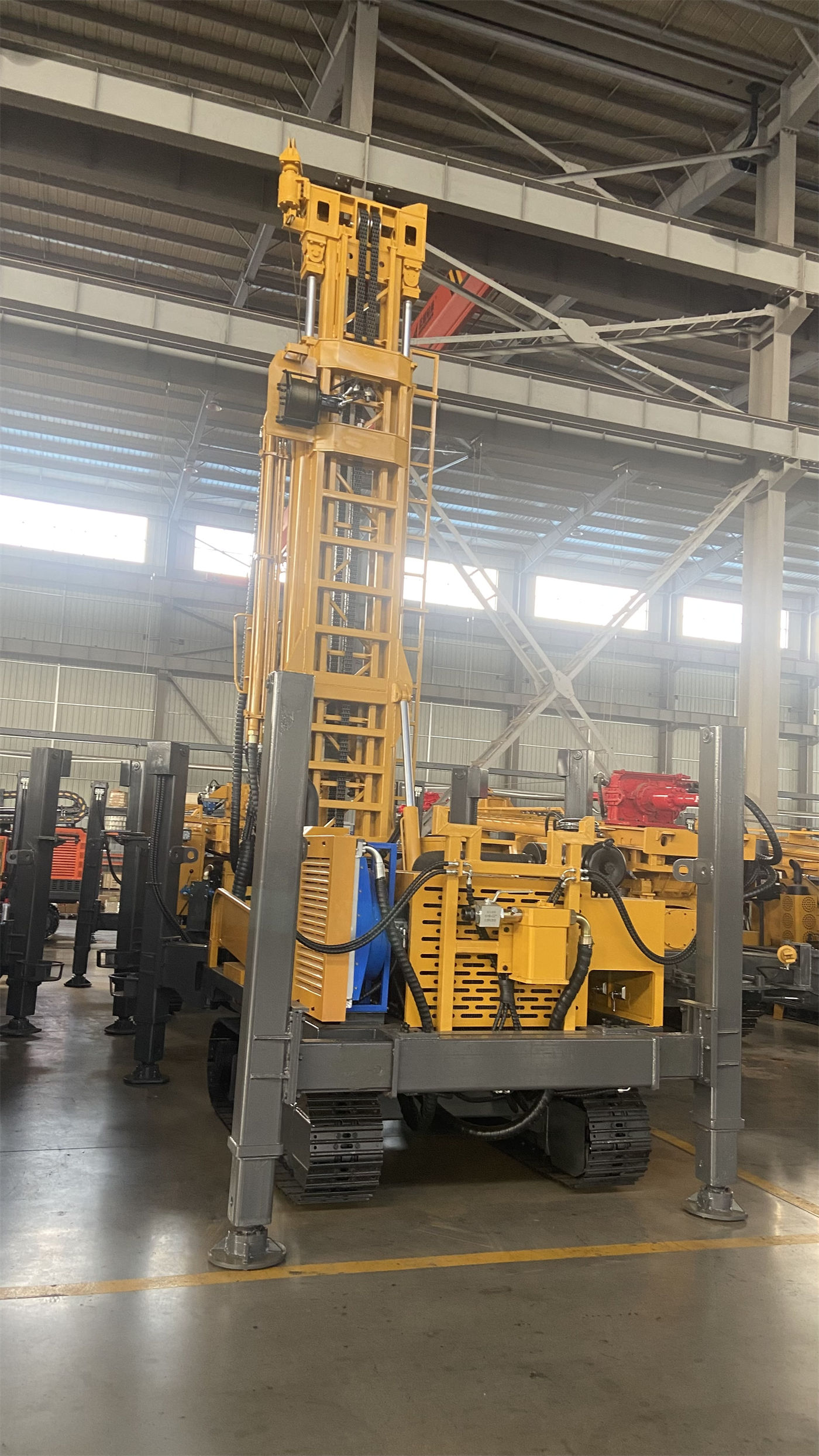

WRTR1000 adalah rig bor sumur air tipe trailing dengan meja putar kelas 1000 meter, mekanisme rotasi berupa meja putar, torsi maksimum meja putar 25 kN·m, dilengkapi empat tingkat kecepatan: 37 / 52 / 84 / 145 r/min. Nilai torsi ini menggambarkan kemampuan penggerak rotasi meja putar terhadap rangkaian bor, merupakan batas atas output dari sisi peralatan, bukan kemampuan pengeboran yang pasti dapat dicapai pada kondisi formasi tertentu, juga bukan hasil konversi kedalaman sumur atau diameter lubang.
Pada peralatan yang sama, batas atas torsi tidak berubah secara otomatis seiring kedalaman lubang. Yang benar-benar berubah pada lubang dalam adalah berat sendiri rangkaian bor, gesekan antara rangkaian bor dan dinding lubang, kondisi pengembalian lumpur, dan hambatan dasar lubang. Faktor-faktor ini menentukan berapa besar torsi yang dibutuhkan saat itu, bukan berapa besar torsi yang dapat diberikan meja putar.
Empat tingkat kecepatan dan 25 kN·m adalah dua manifestasi dari struktur yang sama
Torsi maksimum dan tingkat kecepatan meja putar berasal dari konfigurasi transmisi yang sama. Data yang diberikan adalah empat tingkat: 37, 52, 84, 145 r/min, tingkat kecepatan rendah sesuai dengan torsi tersedia yang lebih tinggi, tingkat kecepatan tinggi sesuai dengan margin torsi yang lebih rendah. Data tidak memberikan nilai torsi spesifik untuk setiap tingkat, sehingga tidak dapat menghitung sendiri besarnya torsi pada tingkat manapun, hanya dapat dipahami sesuai pernyataan data bahwa torsi maksimum keseluruhan meja putar adalah 25 kN·m.
Berdasarkan deskripsi formasi dalam data, kecepatan rendah cocok untuk rangkaian bor besar, operasi casing, dan formasi dengan hambatan tinggi; kecepatan tinggi cocok untuk batuan lunak yang relatif stabil, lapisan lapuk, dan sebagian formasi sedimen. Dalam konstruksi lubang dalam, tingkat kecepatan harus disesuaikan tepat waktu berdasarkan torsi, pengembalian lumpur, dan beban rangkaian bor—pernyataan ini sendiri merupakan penjelasan arah operasi, bukan parameter tetap.
25 kN·m tidak cocok dibaca sebagai apa
- Tidak cocok dibaca sebagai "masih dapat berotasi pada 25 kN·m pada kedalaman lubang 1000 meter". Semakin dalam lubang, semakin panjang rangkaian bor, torsi aktual yang tersedia di dasar lubang dipengaruhi oleh faktor seperti gesekan, keduanya bukan konsep yang sama.
- Tidak cocok dibaca sebagai kemampuan pengeboran pada diameter lubang tertentu. Data memberikan diameter lubang tembus maksimum meja putar 660 mm, tetapi lubang tembus adalah ruang ukuran yang dapat dilewati rangkaian bor dan casing melalui meja putar, bukan diameter sumur jadi, juga bukan dasar konversi antara torsi dan diameter lubang.
- Tidak cocok dikaitkan secara terpisah dengan kedalaman bor. Batas atas kedalaman bor peralatan yang sama juga melibatkan beban menara, gaya angkat, kapasitas pompa lumpur, dan lain-lain, torsi hanyalah salah satu bagiannya.
Angka apa lagi yang bersama-sama membentuk 25 kN·m
| Parameter | Nilai Data | Hubungan dengan Penilaian Torsi |
|---|---|---|
| Torsi maksimum meja putar | 25 kN·m | Batas atas kemampuan output rotasi meja putar |
| Kecepatan meja putar | 37 / 52 / 84 / 145 r/min (empat tingkat) | Tingkat kecepatan pada struktur yang sama, tingkat rendah untuk kondisi hambatan tinggi |
| Diameter lubang tembus maksimum meja putar | 660 mm | Ruang ukuran rangkaian bor dan casing yang dapat dilewati, tidak sama dengan diameter sumur jadi |
| Menara | 60 T hidrolik teleskopik tipe K, tinggi total 19,5 m, tinggi efektif 18,482 m | Menanggung beban rangkaian bor dan casing, termasuk bagian penahan beban |
| Pompa lumpur | BW1200/7, tekanan maksimum 7 MPa, kapasitas 1200 L/min | Bertanggung jawab membawa keluar cutting, melindungi dinding lubang, mendinginkan, mempengaruhi kondisi dalam lubang bukan torsi itu sendiri |
| Derek utama / derek bantu | 90 kN / 50 kN, kapasitas tali keduanya 160 m | Penanganan rangkaian bor dan casing, termasuk bagian pengangkatan |
| Kait berjalan / swivel | Beban nominal keduanya 60 T | Komponen penahan beban pada kondisi beban berat lubang dalam |
| Kelly / pipa bor standar | 108 × 108 × 12192 mm / 89 × 9400 mm | Pipa bor panjang mengurangi frekuensi penyambungan, sekaligus meningkatkan persyaratan menara dan pengangkatan |
Tabel ini menunjukkan: torsi hanyalah batas atas dari bagian meja putar, apakah kedalaman bor dapat terwujud juga tergantung pada apakah daya dukung menara, sistem pengangkatan, kapasitas pompa lumpur, dan metode sirkulasi dapat terpenuhi secara bersamaan dalam satu sumur. Data situs ini tidak memberikan rumus perhitungan atau tabel perbandingan antara torsi dengan kedalaman bor, diameter lubang, dan formasi.
Menilai apakah 25 kN·m cukup, apa yang dapat disediakan data
Data memperjelas arah penerapan WRTR1000: sumur air dalam, panas bumi, pasokan air area tambang, pengeboran hidrogeologi, dan menjelaskan bahwa kedalaman bor aktual perlu ditentukan dengan mempertimbangkan diameter lubang, rangkaian bor, formasi, metode sirkulasi, dan desain sumur jadi. Pernyataan ini juga berlaku untuk penilaian torsi: semakin besar diameter lubang, semakin tinggi hambatan formasi, semakin berat kombinasi rangkaian bor, arah persyaratan kemampuan rotasi semakin berbeda, tetapi data tidak memberikan hubungan yang spesifik.
Yang dapat dipastikan adalah WRTR1000 mendukung sirkulasi positif lumpur, busa udara, DTH palu bawah lubang, serta opsional sirkulasi balik pengangkatan udara. Kondisi dasar lubang berbeda pada metode sirkulasi yang berbeda: pengeboran DTH bergantung pada kompresor udara, palu bawah lubang, dan pembuangan cutting dari mata bor, busa udara melibatkan penyesuaian konsentrasi busa, volume udara, dan metode injeksi. Apakah pergantian proses ini akan mengubah kebutuhan aktual terhadap torsi meja putar, data tidak menjelaskan.
Konten yang tidak tercakup dalam data dan perlu konfirmasi tertulis sebelum pembelian
- Kurva torsi tersedia untuk 25 kN·m pada tingkat kecepatan meja putar yang berbeda, data tidak memberikan.
- Estimasi torsi rotasi yang dibutuhkan pada kombinasi diameter lubang dan formasi yang berbeda, data tidak memberikan tabel yang sesuai.
- Batas pemilihan empat tingkat kecepatan setelah kedalaman lubang aktual bertambah, data hanya memberikan deskripsi arah penerapan.
- Perbedaan kebutuhan torsi meja putar pada kondisi busa udara dan sirkulasi balik pengangkatan udara, data tidak menjelaskan.
- Hubungan desain antara lubang tembus 660 mm dengan diameter sumur jadi spesifik dan jumlah tingkat casing, data secara jelas menyatakan diameter sumur jadi harus dirancang sesuai akuifer, pipa sumur, tipe pompa, dan stabilitas formasi.
Membaca 25 kN·m sebagai angka kemampuan yang terisolasi mudah menutupi pembagian tugasnya dengan kecepatan putar, lubang tembus, menara, dan kapasitas pompa. Cara yang lebih aman adalah membaca parameter keseluruhan mesin secara terpisah dalam empat kategori: rotasi, penahan beban, pengangkatan, dan sirkulasi, kemudian membandingkan dengan diameter lubang, formasi, dan persyaratan sumur jadi proyek spesifik, serta mengonfirmasi ke produsen hubungan kecocokan yang tidak tercakup dalam data.
