Pekerjaan persiapan rig bor sumur tower teleskopik tidak sepenuhnya sama dengan model tower lurus biasa. Tower dapat diperpendek untuk profil transportasi, tetapi harus dibuka kembali saat operasi; pipa bor 6 meter dapat mengurangi frekuensi penyambungan dan pelepasan, tetapi sebelum masuk lokasi panjang pipa dan spesifikasi casing harus ditetapkan terlebih dahulu. Artikel ini menggunakan data publik WR400S di situs ini sebagai sampel, dan mendaftar satu per satu kondisi yang dapat ditetapkan dari dokumen sebelum rig bor sumur crawler tower teleskopik kelas 400 meter ini masuk lokasi, sesuai tahapan yang perlu ditetapkan lebih dahulu, sedangkan bagian yang tidak tercakup data ditandai terpisah.
Tetapkan dulu lubangnya sendiri: kedalaman, diameter, dan struktur lubang akhir
Data WR400S menyebutkan kedalaman bor maksimum 400 m dan diameter bor 105–325 mm. Kedua angka ini adalah rentang kemampuan peralatan; yang benar-benar harus dituangkan ke dokumen sebelum masuk lokasi adalah target kedalaman lubang, diameter lubang akhir, dan struktur pipa sumur untuk sumur yang akan dibor oleh peralatan ini. Target kedalaman lubang berkaitan dengan kondisi hidrogeologi setempat; data itu sendiri tidak dapat menggantikan penilaian proyek terhadap posisi akuifer, juga tidak dapat menyimpulkan bahwa suatu area pasti dapat mencapai kedalaman tertentu.
- Target kedalaman lubang: 400 m adalah batas atas peralatan, kedalaman lubang akhir aktual ditentukan berdasarkan data hidrologi setempat
- Diameter lubang akhir: diambil dalam rentang 105–325 mm, ditetapkan bersama diameter pipa sumur dan pipa filter
- Diameter lubang buka: apakah dimulai dari diameter lebih besar, data tidak mencantumkan rencana struktur lubang buka, perlu dikonfirmasi terpisah sesuai desain penyelesaian sumur
Tetapkan pipa bor dan casing: spesifikasi 6 meter ini tidak hanya memengaruhi frekuensi penyambungan
WR400S mendukung operasi langsung pipa bor 6 m dan casing 6 m, dengan diameter pipa bor yang direkomendasikan 89 / 102 mm. Sebelum masuk lokasi perlu dikonfirmasi panjang pipa bor, diameter, dan spesifikasi casing yang benar-benar dibeli untuk proyek ini, serta posisi penyimpanan di lokasi, penanganan, dan titik angkat untuk pemasangan pipa.
- Pipa bor: panjang 6 m dan diameter rekomendasi 89 / 102 mm, diameter pipa yang digunakan aktual ditentukan oleh proyek
- Casing: casing 6 m dapat langsung digunakan, diameter casing, ketebalan dinding, dan bentuk sambungan perlu dikonfirmasi sesuai desain penyelesaian sumur
- Winch bantu: data menyebutkan gaya angkat 1,5 T, dapat digunakan untuk memindahkan DTH hammer, pipa bor, dan alat casing, di lokasi perlu didukung titik angkat yang wajar dan pemanduan manual
Jika yang digunakan hanya pipa 3 m, frekuensi penyambungan dan pelepasan akan meningkat, dan waktu bantu juga berubah; hal ini termasuk organisasi konstruksi, data tidak memberikan angka penghematan waktu, tidak dilakukan perhitungan.
Jalur proses harus dibedakan lebih awal: apa yang dibutuhkan segmen lumpur dan segmen DTH hammer
Data WR400S juga menyatakan mendukung pengeboran lumpur dan pengeboran DTH hammer. Menetapkan pembagian lapisan dan proses yang sesuai sebelum masuk lokasi lebih mudah untuk mengatur kelengkapan dibandingkan mengganti proses secara mendadak setelah tiba.
| Segmen lubang | Kemungkinan proses | Kelengkapan yang harus dipastikan sebelum masuk lokasi |
|---|---|---|
| Lapisan penutup lepas seperti tanah, lempung, lapisan pasir | Pengeboran lumpur | Pompa lumpur, material lumpur, kondisi sirkulasi dan penyimpanan lumpur (data mencantumkan sebagai konfigurasi opsional) |
| Batuan utuh | DTH hammer | Kompresor udara, DTH hammer, mata bor, pelumasan |
| Batuan lapuk, bergantian keras dan lunak | Beralih sesuai segmen lubang | Kelengkapan kedua proses harus disiapkan, perhatikan runtuhan dan penyempitan lubang |
| Zona rekahan, retakan, lapisan bocor udara | Data menyarankan kemungkinan menggunakan busa atau casing | Pompa busa (konfigurasi opsional), casing dan pengaturan pembersihan lubang terkait |
Perlu diperhatikan bahwa data untuk kondisi pneumatik mencantumkan tekanan kerja yang direkomendasikan 1,2–3,5 MPa dan konsumsi udara 16–55 m³/menit; kedua angka ini harus dilihat bersamaan: memilih kompresor hanya berdasarkan tekanan tanpa melihat debit mudah menimbulkan masalah pada batuan keras atau segmen diameter besar. Bagaimana kemampuan kompresor berubah pada kondisi dataran tinggi tidak tercakup data, perlu diverifikasi terpisah.
Pasokan air dan listrik harus siap sebelum masuk lokasi
Data tidak mencantumkan kebutuhan air atau persyaratan pasokan listrik di lokasi untuk WR400S, sehingga bagian ini hanya dapat dipastikan sesuai pilihan aktual dan kondisi lokasi, tidak dapat disimpulkan terbalik dari parameter mesin utama.
- Air: pengeboran lumpur dan pekerjaan penyelesaian sumur memerlukan sumber air dan kondisi penyimpanan air di lokasi, jumlah spesifik dihitung sesuai proses dan diameter lubang
- Listrik: jika lokasi memerlukan penerangan, peralatan listrik bantu, atau listrik untuk kehidupan, perlu diatur lebih awal; data tidak mencantumkan parameter pasokan listrik eksternal mesin secara keseluruhan
- Item opsional: pompa lumpur, pompa sentrifugal, generator, pompa busa adalah konfigurasi opsional, perlu dikonfirmasi bersamaan saat pemesanan agar tidak kekurangan kelengkapan setelah tiba
Lokasi dan perpindahan: batas chassis crawler juga harus dikonfirmasi lebih awal

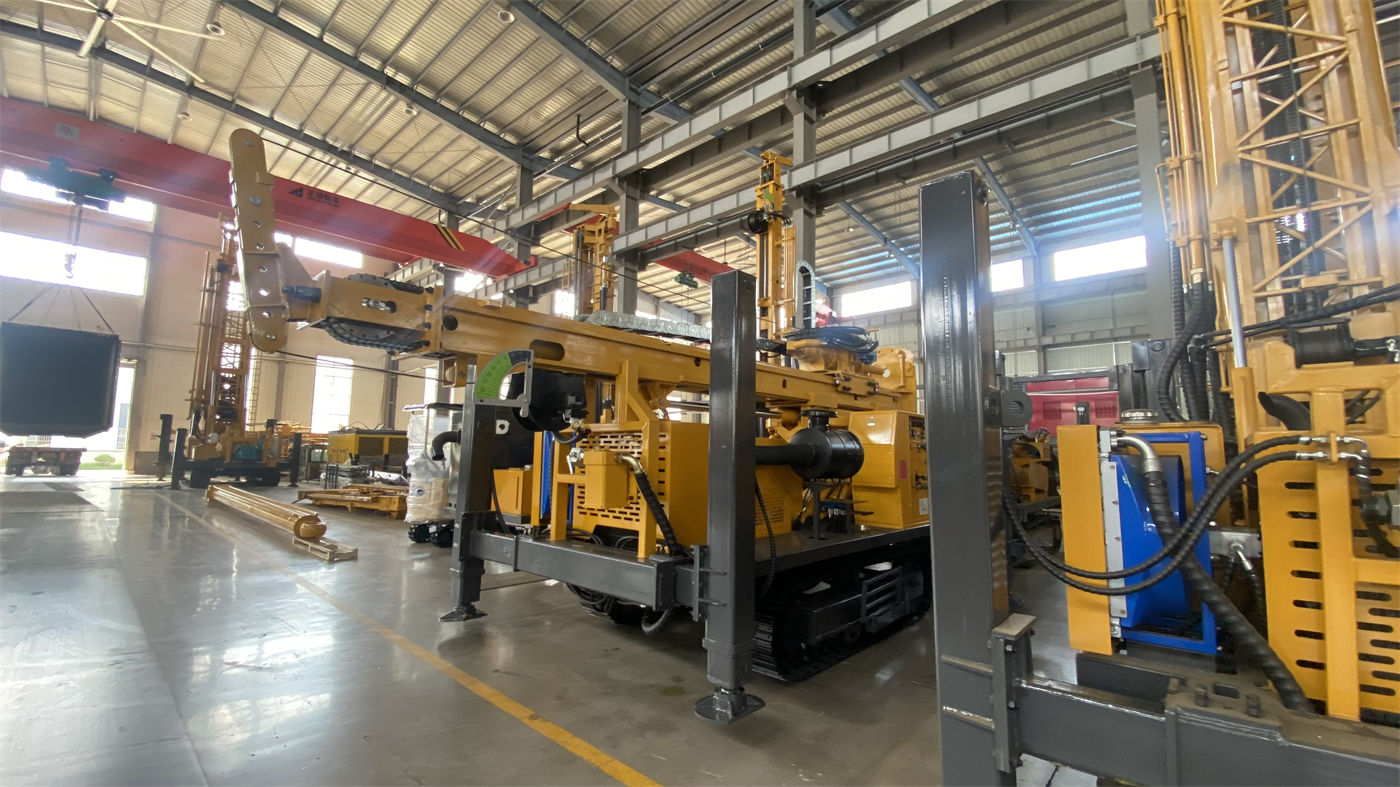

WR400S menggunakan chassis crawler, data menyebutkan kecepatan jalan sekitar 2,5 km/jam dan sudut tanjakan maksimum referensi 21°. Tower teleskopik dalam kondisi transportasi dapat memperpendek dimensi luar keseluruhan mesin, yang merupakan kemudahan nyata bagi tim konstruksi yang sering melakukan perpindahan dengan pemuatan, tetapi bukan berarti masalah kondisi lokasi hilang.
- Berat keseluruhan mesin sekitar 9,8 T, dimensi luar sekitar 6,26 × 1,85 × 2,43 m, sebelum transportasi estimasikan kendaraan dan cara pemuatan berdasarkan ini
- Daya dukung tanah, kemiringan, dan kondisi licin di jalur jalan perlu diverifikasi di lokasi, untuk menghindari peralatan berat terbenam di tanah lunak
- Saat perpindahan, tower harus dalam kondisi transportasi yang aman, struktur pengunci dan titik pengikat peralatan perlu diperiksa
- Pipa bor disarankan diangkut secara terpisah dalam ikatan, tidak diletakkan sembarangan bersama badan mesin
Data tidak mencantumkan persetujuan transportasi, batas tinggi dan lebar jalan, atau rencana pengangkatan; hal-hal tersebut perlu diatur terpisah sesuai persyaratan lokasi proyek dan pihak pengangkut.
Saat masuk lokasi, periksa dulu beberapa bagian ini
Selain pemeriksaan rutin seperti pendingin mesin, filter udara, suhu oli hidrolik, crawler, kaki penopang, dan alat bor, WR400S sebagai model tower teleskopik memiliki beberapa bagian khusus pada strukturnya.
- Rel tower teleskopik: periksa apakah ada keausan abnormal, deformasi, atau benda asing
- Silinder hidrolik teleskopik dan pin: periksa sambungan, pengencangan, dan kebocoran
- Struktur pengunci: pastikan penguncian kondisi transportasi dan kondisi operasi sudah tepat
- Kaki penopang hidrolik: langkah 1,6 m, pada tanah lunak perlu menggunakan pelat alas dan memastikan gaya merata
- Mesin: tenaga Yuchai 92 kW, di lokasi berdebu tinggi perlu meningkatkan frekuensi pembersihan radiator dan elemen filter
Hal yang tidak tercakup data dan masih perlu dikonfirmasi terpisah sebelum masuk lokasi
- Dasar penentuan target kedalaman lubang dan diameter lubang akhir untuk proyek spesifik
- Desain pipa sumur, pipa filter, dan segmen penyekat air untuk penyelesaian sumur
- Pemilihan aktual kompresor udara pada lingkungan dataran tinggi atau suhu tinggi
- Kondisi sumber air dan pasokan listrik di lokasi
- Persetujuan transportasi, rencana pekerjaan pengangkatan, dan prosedur kerja aman di lokasi
- Pelatihan, suku cadang bawaan, dan daftar stok suku cadang cepat aus
Butir-butir di atas tidak memiliki konten yang sesuai dalam data publik WR400S di situs ini, termasuk bagian yang perlu dipastikan satu per satu dengan pihak proyek dan produsen sebelum masuk lokasi, dan tidak berada dalam lingkup inferensi data.
