Dalam kontrak pembelian rig pengeboran sumur air, item apa saja yang mudah terlewat mengenai ruang l

Sengketa dalam kontrak pembelian rig pengeboran sumur air sebagian besar bukan disebabkan oleh harga atau parameter mesin utama, melainkan oleh tiga jenis teks: ruang lingkup pengiriman, aksesori standar, dan layanan pelatihan. Setelah model mesin utama ditulis dengan jelas, kedua belah pihak jarang berselisih lagi; yang benar-benar mudah terlewat adalah apa saja yang termasuk standar, apa yang opsional, apa yang perlu disiapkan pembeli, serta pelatihan tentang apa, di mana, dan sampai tingkat apa. Artikel ini berdasarkan data struktur rig pengeboran sumur air tipe trailer, tipe truk, dan tipe crawler di situs ini, menjelaskan item spesifik yang harus diperjelas dalam ketiga bagian tersebut.

I. Ruang lingkup pengiriman: bedakan dulu unit mesin, aksesori standar, konfigurasi opsional, dan komponen pendukung

Jika ruang lingkup pengiriman dalam kontrak hanya mencantumkan satu model, saat pelaksanaan akan muncul dua penyimpangan: pembeli menganggap menara bor, daya, pompa lumpur, dan winch sudah termasuk, sementara penjual mungkin menganggap sebagian merupakan opsional. Struktur rig pengeboran sumur air sangat bervariasi, sehingga harus dirinci per model.

1. Unit mesin utama harus mencantumkan bentuk struktur dan komponen utama

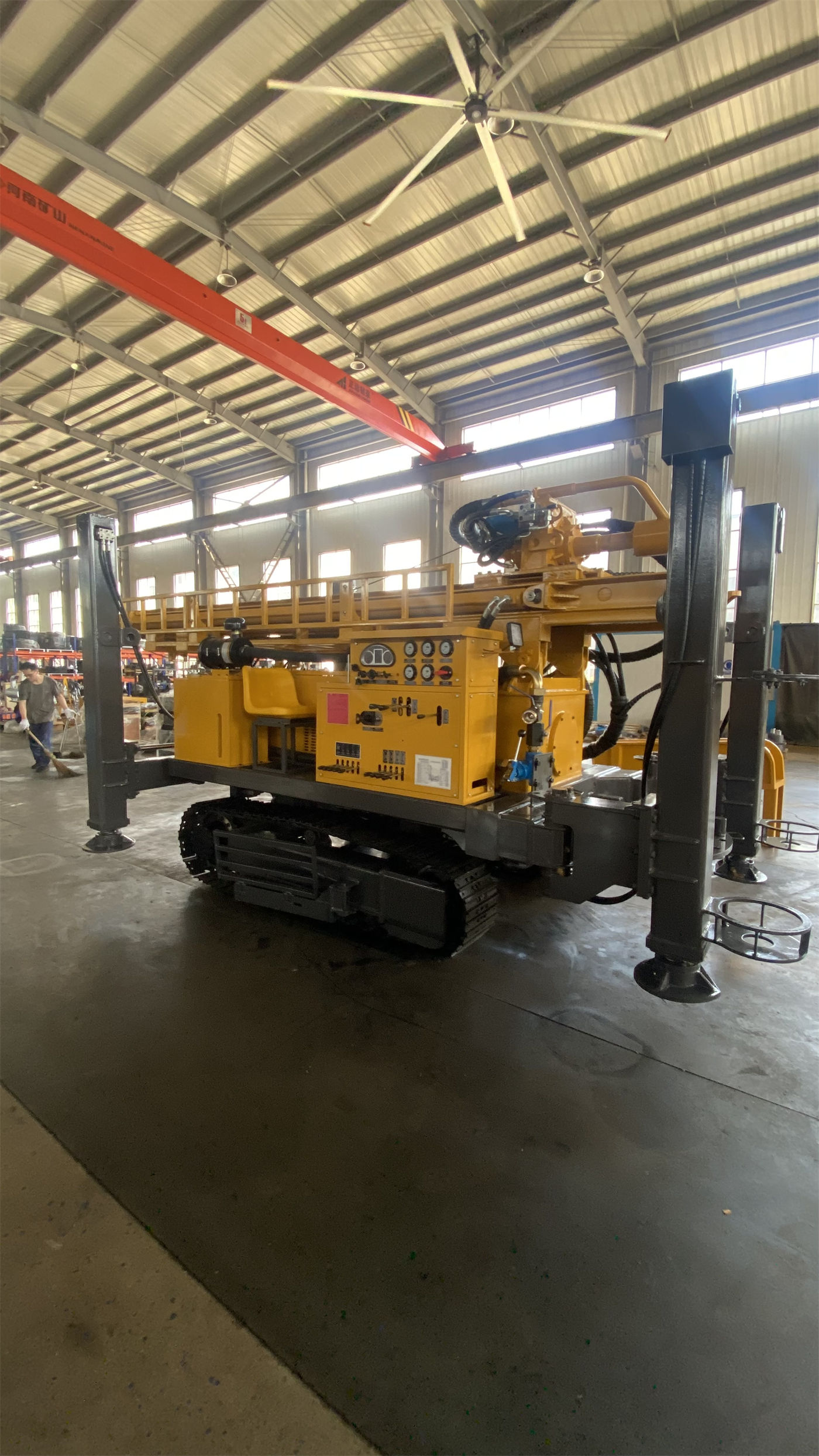

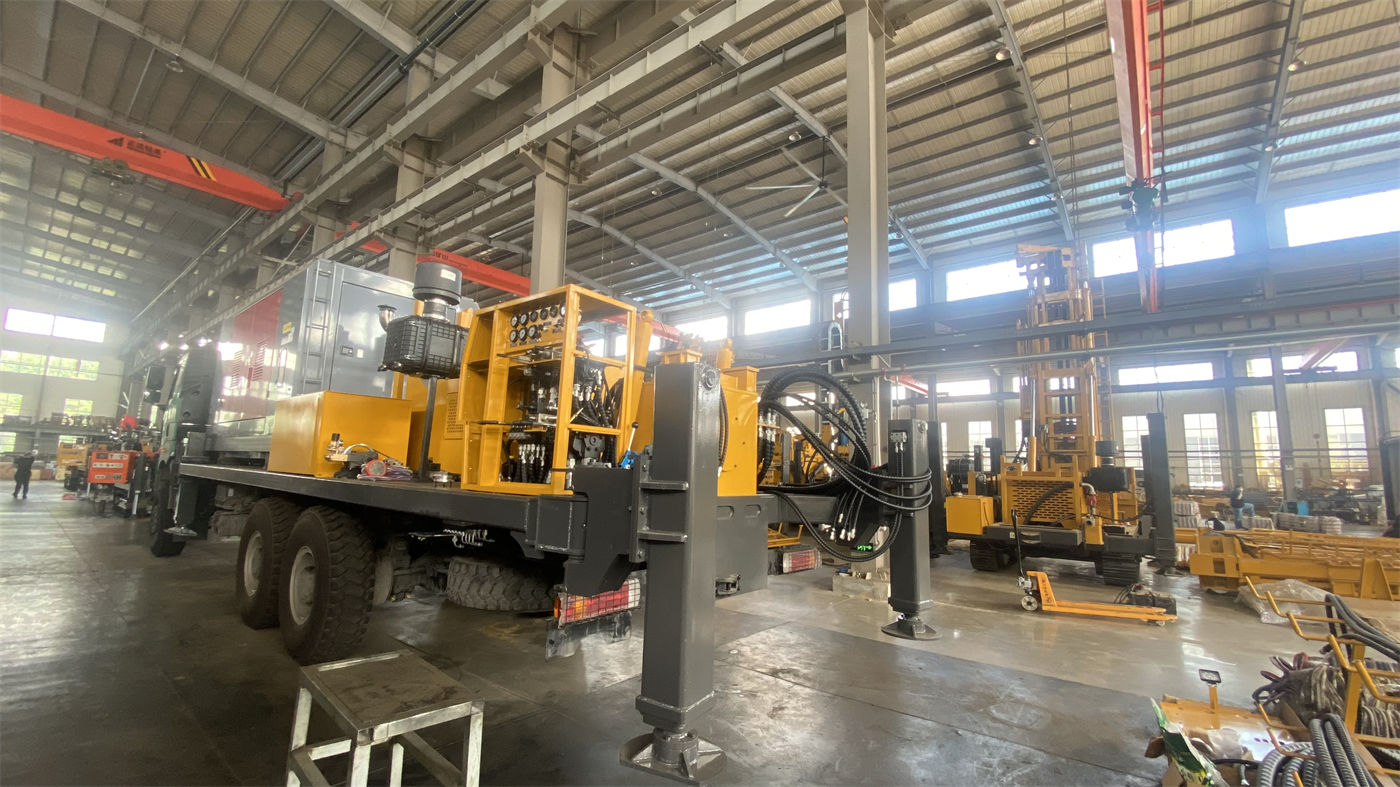

• Bentuk pemasangan: apakah tipe trailer, tipe truk, atau tipe crawler. Misalnya WRTR1000 dan WRTR600 adalah rig putar tipe trailer, WRT1200, WRT1000, WRT600, WRT1000 adalah struktur menara langsung tipe truk, sedangkan WR400RC, WR500RC-CS3, WR500RCE, WR600RC dan lainnya adalah tipe crawler.
• Bentuk menara: model putar melibatkan menara tipe K teleskopik hidrolik dan menara teleskopik, seperti WRTR1000 dengan tinggi total menara 19,5 m, tinggi efektif 18,482 m, beban maksimum 60 T; WRTR600 memiliki dua versi menara pendek dan menara panjang, menara pendek tinggi efektif 12 m, menara panjang tinggi efektif 15 m. Model menara langsung seperti WRT1200, WRT1000, WRT600 menekankan struktur menara langsung. Bentuk menara yang berbeda juga memengaruhi dimensi transportasi dan persyaratan ruang bebas lokasi.
• Daya dan transmisi: model mesin diesel, daya, dan kecepatan putaran nominal harus dimasukkan ke dalam kontrak. Misalnya WRTR1000 menggunakan mesin diesel Cummins 269 kW, WRT1200 dapat dikonfigurasi dengan tenaga diesel 220 kW atau 264 kW, WR500RC-CS3 dan WR600RC-CS3 menggunakan mesin Cummins 132 kW, WR400RC menggunakan mesin Yuchai 92 kW. Model dengan opsi multi-daya harus mencantumkan konfigurasi akhir.
• Parameter putar dan angkat: torsi dan kecepatan putar meja putar untuk model putar, seperti WRTR1000 adalah 25 kN·m, 37/52/84/145 r/min; WRTR600 adalah 13,8/9,2/6,2 kN·m, 38/57/85 r/min. Model power head seperti WRT1200 adalah 24000/12000 N·m dua kondisi kerja, 75/150 r/min, WRT1000 adalah 20000/10000 N·m, 70/140 r/min. Parameter ini secara langsung menentukan apakah dapat mencapai diameter lubang dan kedalaman bor yang diharapkan.
• Perlengkapan pompa lumpur atau kompresor udara: WRTR1000 dilengkapi pompa lumpur BW1200/7, tekanan maksimum 7 MPa, kapasitas 1200 L/min; WRTR600 dilengkapi pompa lumpur 3NB-130, kapasitas 8,4–16,6 L/s, tekanan 5–10 MPa. Model pengeboran pneumatik seperti WRT1200 merekomendasikan tekanan udara 1,65–8 MPa, konsumsi udara 16–120 m³/min, WRT1000 adalah 1,65–8 MPa, 16–96 m³/min, WR600RC adalah 1,6–6 MPa, 16–75 m³/min. Kontrak harus memperjelas apakah kompresor udara termasuk dalam ruang lingkup pengiriman.

2. Komponen yang mudah terlewat

• Sistem winch: model winch ganda harus mencantumkan gaya tarik winch utama dan winch bantu. WRTR1000 winch utama 90 kN, winch bantu 50 kN; WRTR600 winch utama 40 kN, winch bantu 30 kN; WRT600 dilengkapi winch bantu ganda 3 T dan 1,5 T; WR500RCE winch bantu 20 kN; WR600RC winch 2,5 T.
• Swivel, travelling hook, dan kelly: WRTR1000 travelling hook dan swivel dengan beban nominal masing-masing 60 T, kelly 108 × 108 × 12192 mm; WRTR600 swivel beban maksimum 30 T, diameter dalam 63,5 mm, kelly tersedia dalam dua ukuran 7500 mm dan 10500 mm. Apakah ini termasuk komponen unit mesin atau pasokan terpisah harus diperjelas dalam kontrak.
• Generator dan sistem kelistrikan: WRTR1000 dilengkapi generator bantu 50 kW; WRTR600 terintegrasi dengan genset diesel 200 kW, tegangan nominal 380 V, arus nominal 360 A, frekuensi 50 Hz. Apakah daya generator dan sistem tegangan cocok dengan kondisi listrik di lokasi perlu dikonfirmasi pembeli.
• Sasis dan mekanisme berjalan: merek sasis dan bentuk penggerak untuk model tipe truk; kecepatan berjalan dan kemampuan tanjakan untuk model crawler, seperti WR400RC dan WR500RC-CS3 sekitar 2,5 km/h, sudut tanjakan referensi 21°, WR600RC sekitar 3,5 km/h, sudut tanjakan referensi 21°, WR500RCE kemampuan tanjakan referensi 30°. Parameter ini memengaruhi transportasi dan kondisi masuk lokasi.
• Kaki hidrolik: WR400RC, WR500RC-CS3 langkah kaki 1,6 m, WR600RC langkah kaki 1,7 m. Jumlah kaki, langkah, dan apakah termasuk pelat alas harus dicantumkan dalam kontrak.

3. Konfigurasi opsional harus dicantumkan dalam daftar terpisah

Konfigurasi opsional adalah bagian yang paling mudah menimbulkan perbedaan pendapat dalam kontrak. Model yang sama dapat dikonfigurasi dengan modul proses yang berbeda sesuai proyek, kontrak harus mencantumkan satu per satu apakah termasuk atau tidak.

Item opsional yang tidak muncul dalam tabel harus mengacu pada data konfirmasi teknis pemasok, tidak boleh disimpulkan hanya dari nama model.

4. Item yang disiapkan pembeli harus dicantumkan dalam kontrak

Kendaraan penarik, kendaraan transportasi, peralatan pengangkatan, bahan bakar, bahan lumpur, air dan listrik lokasi, pelat alas pondasi biasanya perlu disiapkan pembeli. Saat transportasi WRTR1000 perlu memverifikasi lebar jalan, daya dukung jembatan, radius putar, dan batas tinggi transportasi; WRT1200 unit mesin sekitar 32 T, dimensi transportasi sekitar 11,5 × 2,25 × 3,2 m; WRT1000 unit mesin sekitar 26 T, tinggi transportasi 4,23 m. Kondisi ini secara langsung menentukan metode transportasi, kontrak harus memperjelas pihak mana yang bertanggung jawab atas transportasi dan pembongkaran.

II. Aksesori standar: bedakan alat standar, suku cadang cepat aus, dan dokumen teknis

Tiga item aksesori standar sebaiknya ditulis terpisah: alat standar, suku cadang cepat aus standar, dan dokumen teknis standar. Banyak kontrak hanya menulis secara umum "satu set alat standar", sehingga tidak dapat diverifikasi saat pelaksanaan.

1. Alat standar

• Kunci khusus, alat bongkar pasang, alat pelumasan, dll., harus mencantumkan nama, spesifikasi, dan jumlah.
• Alat perawatan sistem hidrolik, seperti antarmuka pemeriksaan tekanan dan alat terkait.
• Alat dan instrumen perawatan sistem kelistrikan.
• Alat perawatan ketegangan crawler dan mekanisme berjalan yang mungkin diperlukan untuk model crawler.

2. Suku cadang cepat aus dan suku cadang standar

Daftar suku cadang cepat aus perlu ditentukan berdasarkan proses model. Model sirkulasi lumpur memperhatikan suku cadang cepat aus pompa lumpur, seal, pipa tekanan tinggi; model pengeboran pneumatik memperhatikan pelumasan DTH hammer, mata bor, konektor selang udara tekanan tinggi dan seal; model RC seperti WR500RC-CS3, WR600RC-CS3 juga perlu memperhatikan konektor pipa bor dinding ganda, seal, selang pengembalian sampel, siklon, dan komponen internal splitter. Kontrak harus mencantumkan nama suku cadang, spesifikasi, jumlah, dan apakah dikirim bersama, tidak boleh hanya menulis "beberapa suku cadang umum".

3. Dokumen teknis standar

• Sertifikat produk, daftar kemasan, dan daftar standar, daftar kemasan harus diverifikasi satu per satu dengan barang yang tiba.
• Manual penggunaan unit mesin, manual mesin dan generator, manual pompa lumpur.
• Diagram skematik kelistrikan, diagram skematik hidrolik, untuk memudahkan pemeriksaan di lokasi.
• Tabel periode perawatan komponen kunci.
• Jika untuk ekspor, juga harus memperjelas dokumen ekspor standar dan versi bahasa.

Jika daftar standar tidak dapat dipahami bahasanya atau tidak sesuai dengan barang fisik, akan terjadi ketidakmampuan verifikasi saat penerimaan, sehingga bahasa dokumen dan metode penomoran harus disepakati dalam kontrak.

III. Layanan pelatihan: perjelas isi, lokasi, durasi, dan metode konfirmasi

Pelatihan rig pengeboran sumur air jika hanya ditulis "menyediakan pelatihan", biasanya tidak dapat dilaksanakan. Item berikut sebaiknya dimasukkan satu per satu ke dalam kontrak.

1. Isi pelatihan

• Struktur dan prinsip unit mesin: sesuai model yang dipesan, termasuk struktur dan fungsi menara, meja putar atau power head, winch, pompa lumpur, genset, dan sistem hidrolik.
• Prosedur operasi: pemeriksaan sebelum start, penyesuaian parameter pengeboran, perpindahan gigi, operasi sirkulasi lumpur atau pneumatik. Pelatihan harus berfokus pada konfigurasi spesifik model yang dibeli, tidak boleh dicampur dengan model lain.
• Pemeriksaan dan perawatan harian: tali kawat winch, sistem rem, penataan tali drum, oli hidrolik, pendinginan mesin dan filter udara, pelumasan DTH hammer dan pemeriksaan selang udara tekanan tinggi. Ini adalah poin perawatan yang berulang kali disebutkan dalam data.
• Penilaian anomali umum: cara menilai fenomena seperti aliran lumpur kembali tidak lancar, pengurangan serpihan kembali, fluktuasi tekanan udara, torsi abnormal, peningkatan hambatan pengangkatan pipa. Kontrak dapat menetapkan pelatihan mencakup identifikasi anomali, tetapi tidak boleh memasukkan langkah operasi yang belum dikonfirmasi.
• Perhatian keselamatan: saat mendirikan menara pastikan tidak ada saluran listrik di atas dan hambatan, personel tidak boleh berdiri di bawah alat bor yang digantung atau di dekat alat bor yang berputar, pemeriksaan pipa tekanan tinggi dan selang udara tekanan tinggi, dll.

2. Lokasi dan metode pelatihan

• Pelatihan di pabrik penjual atau di lokasi konstruksi pembeli; biaya perjalanan, akomodasi, dan konsumsi untuk pelatihan lokasi ditanggung pihak mana.
• Apakah pelatihan teori, praktik, atau kombinasi keduanya; apakah pelatihan praktik memiliki model yang sesuai untuk dioperasikan.
• Bahasa pelatihan dan apakah perlu penerjemah, proyek lintas negara perlu perjanjian khusus.
• Apakah lokasi pelatihan memiliki kondisi kerja untuk model yang dibeli.

3. Durasi, jumlah peserta, dan metode konfirmasi pelatihan

• Jumlah hari pelatihan dan jam per hari, hindari hanya menulis "pelatihan satu minggu" tanpa jadwal spesifik.
• Batas maksimum jumlah peserta, apakah kelebihan dikenakan biaya tambahan.
• Dokumen konfirmasi setelah pelatihan, seperti catatan pelatihan, daftar hadir, dan surat konfirmasi penyelesaian, dapat menjadi dasar penerimaan atau titik pembayaran.
• Hubungan urutan antara pelatihan dengan kedatangan peralatan, instalasi, dan commissioning.

Data tidak memberikan jumlah hari dan standar biaya pelatihan spesifik untuk setiap model, bagian ini perlu dinegosiasikan secara terpisah dengan pemasok dan dimasukkan ke dalam kontrak.

IV. Daftar periksa praktis sebelum penandatanganan

• Apakah ruang lingkup pengiriman dirinci per unit mesin, aksesori standar, konfigurasi opsional, komponen pendukung, bukan hanya menulis model.
• Apakah bentuk pemasangan unit mesin, bentuk menara, dimensi transportasi, dan berat unit mesin sudah dimasukkan, dan diverifikasi dengan kondisi jalan dan lokasi proyek.
• Apakah konfigurasi daya merupakan pilihan tunggal atau multi-opsi, apakah daya dan model akhir yang dipilih sudah jelas.
• Apakah kompresor udara, pompa lumpur, generator, pompa busa, dll. termasuk dalam ruang lingkup pasokan, apakah parameternya cocok dengan model yang dibeli.
• Apakah spesifikasi dan jumlah pipa bor, alat casing, RC hammer atau DTH hammer sudah dicantumkan.
• Apakah alat standar, suku cadang cepat aus, dan suku cadang memiliki daftar, apakah daftar diberi nomor, apakah sesuai dengan daftar kemasan.
• Apakah bahasa dan jumlah salinan dokumen teknis memenuhi kebutuhan penggunaan di lokasi.
• Apakah isi, lokasi, durasi, jumlah peserta, dan metode konfirmasi pelatihan sudah dimasukkan satu per satu.
• Apakah pembagian tanggung jawab transportasi, pembongkaran, panduan instalasi, dan commissioning sudah jelas.
• Apakah standar dan dasar penerimaan sesuai dengan daftar pengiriman.

Hal yang perlu dikonfirmasi

Data produk di situs ini terutama menjelaskan struktur unit mesin, parameter, dan cakupan aplikasi, tidak mencakup daftar pengiriman kontrak spesifik, rincian aksesori standar, dan klausul layanan pelatihan. Item yang tercantum dalam artikel ini adalah konten yang biasanya perlu disepakati dalam kontrak, bukan merupakan komitmen terhadap konfigurasi standar aktual model apa pun. Untuk model tertentu dalam pesanan tertentu, aksesori standar, item opsional, suku cadang, dan pengaturan pelatihan harus mengacu pada data konfirmasi teknis tertulis pemasok dan kontrak resmi; hal-hal yang tidak tercakup dalam data harus diminta jawaban tertulis dari pemasok sebelum penandatanganan.
