Setelah rig bor sumur itu sendiri ditentukan, perlengkapan proses sering kali menjadi bagian yang menentukan apakah sumur ini dapat dibor sesuai rencana. Sirkulasi balik pengangkatan udara, busa udara, dan DTH hammer semuanya bergantung pada udara bertekanan, tetapi ketiga metode ini berbeda dalam hal lokasi penggunaan udara, tekanan, dan laju aliran yang dibutuhkan, serta alat bor, perangkat kepala sumur, dan bahan habis pakai yang diperlukan juga berbeda. Dalam data situs ini, nilai antarmuka yang terkait dengan DTH ditulis secara jelas, sedangkan sirkulasi balik pengangkatan udara dan busa udara hanya disebutkan pada tingkat "dapat dilengkapi pompa busa opsional", sehingga artikel ini memisahkan bagian yang sudah dikonfirmasi dari bagian yang perlu dikonfirmasi kepada produsen.
Pertama, bedakan apa yang dilakukan ketiga proses di dalam lubang
DTH hammer adalah alat penghancur batuan dengan tumbukan di dasar lubang; udara bertekanan menggerakkan tubuh hammer untuk bertumbuk di dasar lubang, sekaligus membawa serpihan batuan ke permukaan melalui ruang annular antara pipa bor dan dinding lubang. Udara mengalir melalui pipa bor dinding tunggal, dan sasarannya adalah batuan di dasar lubang.
Sirkulasi balik pengangkatan udara memasukkan udara bertekanan ke antara pipa dalam dan pipa luar pipa bor dinding ganda, membentuk campuran gas-cair pada kedalaman tertentu di dalam lubang, dan memanfaatkan perbedaan densitas antara campuran tersebut dengan kolom lumpur di dalam lubang untuk mengangkat lumpur bersama serpihan batuan dari pipa dalam ke permukaan. Udara bekerja pada kolom cairan pada kedalaman tertentu di dalam lubang, bukan langsung menghantam batuan.
Busa udara adalah penambahan media pembusa ke aliran udara pada dasar pengeboran pneumatik atau sirkulasi udara, menggunakan busa untuk membawa serpihan batuan, sering digunakan pada segmen lubang di mana udara konvensional sulit membawa keluar serpihan batuan. Kesamaan ketiga proses ini adalah semuanya menggunakan udara, perbedaannya terletak pada struktur alat bor, lokasi injeksi udara, dan saluran keluaran kepala sumur.
DTH hammer: antarmuka dengan nilai yang jelas di situs ini
Data ketiga model WR450SE, WR400S, WR400QS di situs ini semuanya menyatakan: saat menggunakan DTH hammer, tekanan kerja yang direkomendasikan adalah 1,2–3,5 MPa, konsumsi udara 16–55 m³/menit, dapat dipasangkan dengan seri hammer tekanan angin sedang dan tinggi. WR450SE kedalaman bor maksimum 450 m, diameter bor 105–400 mm; WR400S dan WR400QS kedalaman bor maksimum 400 m, diameter bor 105–325 mm.
Angka-angka ini menunjukkan kisaran tekanan dan konsumsi udara yang dapat diadaptasi dari sisi rig bor, bukan berarti setiap kompresor udara yang memenuhi kisaran tersebut dapat langsung dipasangkan. Data juga menunjukkan bahwa ketika diameter lubang bertambah, lapisan batuan mengeras, atau ketinggian meningkat, persyaratan kapasitas kompresor udara menjadi lebih tinggi, sehingga saat memilih kompresor udara harus memperhatikan tekanan dan laju aliran secara bersamaan. Apakah kapasitas aktual cukup juga tergantung pada ketinggian lokal, suhu lingkungan, panjang pipa, dan kebocoran sambungan, yang perlu diverifikasi kepada produsen kompresor udara.
Item pendukung yang masih perlu dikonfirmasi pada tahap DTH meliputi: model hammer dan diameter lubang yang sesuai, spesifikasi mata bor pendukung, metode pelumasan hammer dan pelumas yang digunakan, serta diameter, tingkat tekanan, dan panjang pipa udara bertekanan tinggi. Data situs ini pada bagian pemeliharaan menyebutkan bahwa saat pengeboran DTH harus memeriksa pelumasan hammer dan kondisi kompresor udara, tetapi tidak memberikan merek pelumas, konsumsi pelumas per lubang, atau spesifikasi pipa udara secara rinci; hal-hal ini harus dikonfirmasi secara tertulis kepada produsen pada tahap pembelian.
Satu hal yang mudah terlewat: kondisi penanganan saat status pembuangan serpihan tidak normal
Data situs ini menyatakan bahwa ketika serpihan balik tiba-tiba berkurang atau tekanan udara tidak normal, lubang harus segera dibersihkan dan kebocoran udara diperiksa untuk mencegah penumpukan serpihan di dasar lubang dan macetnya alat bor. Ini berarti sebelum pembelian perlu dikonfirmasi apakah lokasi memiliki sarana pembersihan lubang, apakah ada sambungan pipa udara cadangan dan suku cadang pengganti, serta apakah ada kondisi untuk mengatur pembuangan serpihan dan penurunan debu di mulut lubang. Ini termasuk hal pendukung, jika tidak ditulis dengan jelas mudah menimbulkan penyelesaian sementara setelah mulai kerja.
Sirkulasi balik pengangkatan udara: situs ini tidak memberikan tekanan dan spesifikasi alat bor
Dalam data publik rig bor sumur di situs ini, sirkulasi balik pengangkatan udara dicantumkan sebagai salah satu arah proses opsional, tetapi tidak menuliskan tekanan pengangkatan udara yang berlaku, volume udara yang dibutuhkan, spesifikasi pipa bor dinding ganda, struktur ruang pencampur gas, dan bentuk penyegelan kepala sumur. Oleh karena itu, item-item berikut hanya dapat dicantumkan sebagai hal yang perlu dikonfirmasi kepada produsen, dan tidak dapat disimpulkan berdasarkan 1,2–3,5 MPa dan 16–55 m³/menit pada bagian DTH.
- Diameter pipa luar dan pipa dalam pipa bor dinding ganda serta bentuk sambungannya, dan kesesuaiannya dengan kepala daya rig bor dan penjepit;
- Kisaran tekanan dan kapasitas kompresor udara yang dibutuhkan untuk pengangkatan udara, serta apakah menggunakan kompresor udara yang sama dengan kondisi DTH;
- Kisaran kedalaman pemasangan ruang pencampur gas (atau katup pengangkatan udara) dan kondisi kedalaman lubang yang sesuai;
- Perangkat penyegelan kepala sumur, jalur pipa air balik, dan persyaratan volume kolam lumpur;
- Penanganan dan cara sirkulasi lumpur balik, serta apakah diperlukan tahap pengendapan dan pemisahan pasir khusus.
Perlu dijelaskan bahwa kemampuan pengangkatan sirkulasi balik pengangkatan udara berhubungan langsung dengan ketinggian permukaan cairan di dalam lubang, densitas campuran, dan kedalaman injeksi gas; parameter ini berubah seiring kedalaman lubang dan permukaan air di dalam lubang, dan merupakan kondisi kerja lapangan. Jika pada tahap pembelian salah satu dari hal di atas tidak dapat ditentukan, sebaiknya proses tersebut tidak dimasukkan ke dalam daftar konfigurasi peralatan.
Busa udara: data hanya sampai pada tingkat "pompa busa opsional"
Data WR450SE, WR400S, WR400QS di situs ini semuanya menyatakan bahwa pompa busa dapat dipilih sesuai proyek, dan menempatkan bantuan busa sebagai salah satu cara penanganan segmen lubang dengan kebocoran udara parah; pada bagian zona hancur dan formasi bocor udara disebutkan bahwa busa atau casing dapat digunakan sesuai kondisi dinding lubang dan kebocoran udara.
Namun data tidak memberikan rasio cairan busa, konsumsi per lubang, jenis bahan pembusa, parameter aliran dan tekanan pompa busa, serta cara antibusa dan penanganan setelah busa keluar. Oleh karena itu, hal-hal yang perlu dikonfirmasi kepada produsen sebelum pembelian meliputi: cara koneksi dan posisi pemasangan pompa busa dengan rig bor; cara injeksi aliran udara saat digunakan bersamaan dengan DTH atau sirkulasi udara; apakah media busa memiliki persyaratan tambahan terhadap sistem lumpur, ulir pipa bor, dan pelumasan hammer; serta kondisi pengumpulan dan pembuangan busa yang keluar.
Menjadikan busa sebagai cara penanganan formasi bocor udara tidak berarti menambahkan satu pompa busa dapat menyelesaikan semua masalah kebocoran udara. Data juga menyatakan bahwa jika kebocoran udara parah, tidak boleh hanya meningkatkan tekanan kompresor udara, tetapi juga perlu menilai apakah ada rekahan besar atau rongga. Pada tahap pembelian, hanya kondisi peralatan dan bahan habis pakai yang dapat dikonfirmasi; penilaian pembentukan lubang tetap harus dikombinasikan dengan data formasi.
Kondisi pendukung yang digunakan bersama oleh ketiga proses
Terlepas dari proses pneumatik mana yang dipilih, beberapa jenis kondisi berikut akan muncul bersamaan dan dapat dikonfirmasi secara gabungan sebelum pembelian:
| Item pendukung | DTH hammer | Sirkulasi balik pengangkatan udara | Busa udara |
|---|---|---|---|
| Bentuk pipa bor | Pipa bor dinding tunggal | Pipa bor dinding ganda (spesifikasi perlu dikonfirmasi) | Sama dengan proses yang dipasangkan |
| Tekanan/kapasitas kompresor udara | 1,2–3,5 MPa, 16–55 m³/menit (data model situs ini) | Perlu dikonfirmasi kepada produsen | Perlu dikonfirmasi kepada produsen |
| Pompa busa | Dapat dipilih untuk segmen lubang bocor udara | Data mencantumkan sebagai aksesori opsional | Perlu digunakan |
| Perangkat kepala sumur | Kondisi pembuangan serpihan dan penurunan debu | Penyegelan dan jalur pipa air balik | Pengumpulan material yang keluar |
| Sistem lumpur | Pada tahap lapisan penutup biasanya masih memerlukan lumpur | Sebagai media sirkulasi utama | Tergantung proses yang dipasangkan |
Dari data situs ini, pompa lumpur, pompa sentrifugal, generator, dan pompa busa semuanya termasuk dalam lingkup yang dapat dipilih sesuai kondisi kerja: proyek dengan banyak lapisan lepas lebih membutuhkan pompa lumpur, proyek batuan keras lebih bergantung pada kompresor udara dan hammer, segmen lubang dengan kebocoran udara parah mungkin memerlukan bantuan busa, lokasi tanpa catu daya stabil mungkin memerlukan generator.
Hal-hal yang dapat dituangkan ke atas kertas sebelum pembelian
- Tentukan diameter lubang target dan kisaran kedalaman lubang proyek ini, bandingkan dengan diameter bor dan kisaran kedalaman bor maksimum dalam data model yang dipilih;
- Tuliskan persyaratan tekanan dan kapasitas kompresor udara untuk kondisi DTH sebagai kondisi pembelian, dan cantumkan kondisi ketinggian dan suhu udara;
- Minta penjelasan tertulis secara terpisah untuk sirkulasi balik pengangkatan udara mengenai tekanan yang berlaku, volume udara, dan spesifikasi pipa bor dinding ganda;
- Minta parameter pompa busa, jenis bahan habis pakai, dan persyaratan penanganan material yang keluar untuk busa udara;
- Konfirmasi spesifikasi hammer dan mata bor, metode pelumasan, dan daftar suku cadang;
- Konfirmasi antarmuka aksesori dan daftar aksesori opsional di sisi rig bor, agar tidak terjadi ketidakmampuan koneksi saat tiba di lokasi.

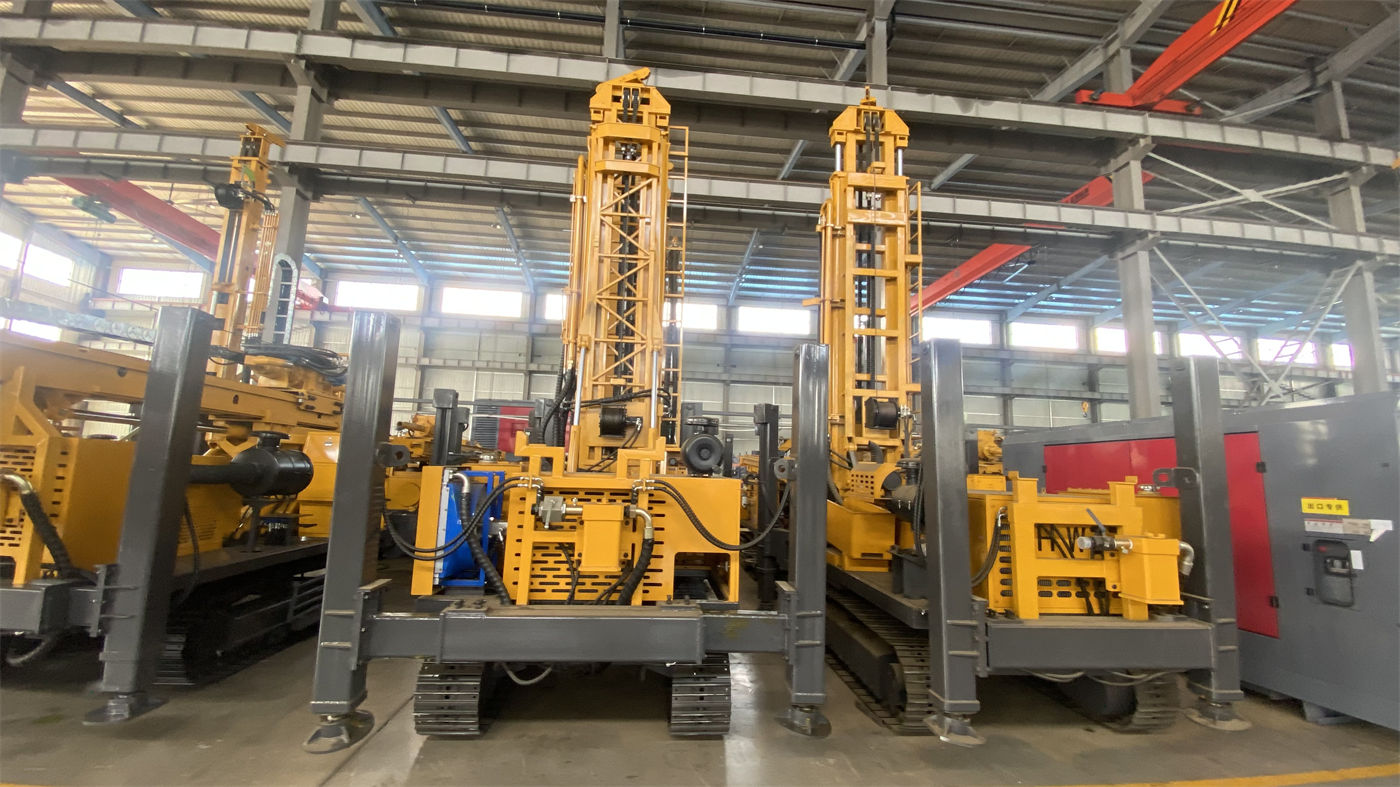

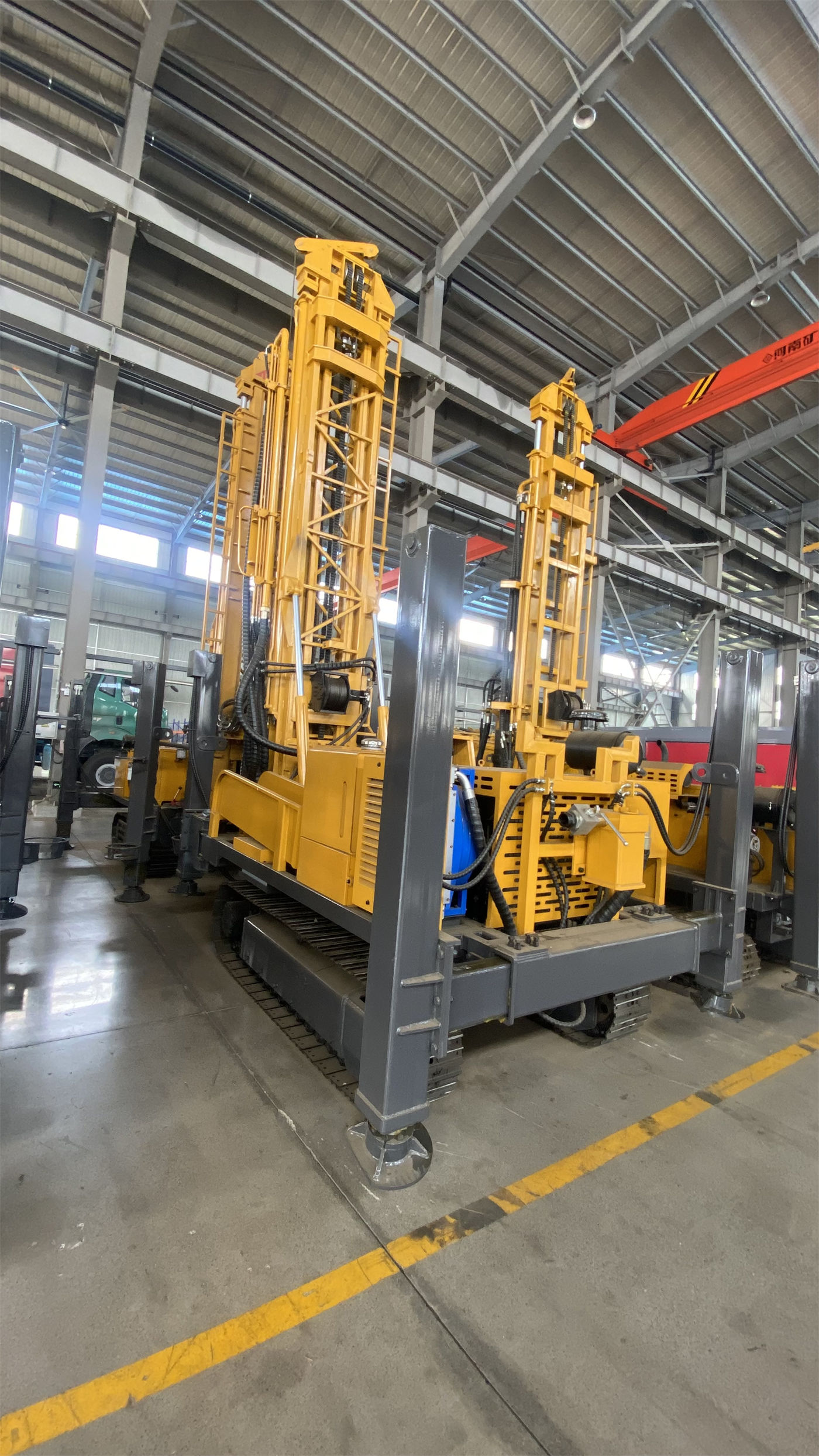

Dalam data situs ini, WR450SE kedalaman bor 450 m, gaya angkat 20 T, torsi dua kondisi kerja 9000/4500 N·m, daya 92 kW; WR400S kedalaman bor 400 m, gaya angkat 22 T, torsi 8000/4000 N·m, daya 92 kW; WR400QS kedalaman bor 400 m, gaya angkat 22 T, torsi 8000/4000 N·m, daya 103 kW. Data ini menggambarkan kemampuan rig bor itu sendiri; kompresor udara, pompa busa, pipa bor dinding ganda, dan perangkat kepala sumur yang diperlukan untuk proses pendukung adalah sistem eksternal dan perlu dikonfirmasi secara terpisah sesuai cara di atas.
Bagian yang tidak tercakup dalam data dan perlu dikonfirmasi secara tertulis kepada produsen
Poin-poin berikut tidak ditemukan dasar dalam data yang ada di situs ini, dan artikel ini tidak melakukan spekulasi: kisaran tekanan dan kapasitas kompresor udara yang sesuai untuk sirkulasi balik pengangkatan udara; spesifikasi spesifik dan bentuk sambungan pipa bor dinding ganda; model dan kedalaman pemasangan ruang pencampur gas atau katup pengangkatan udara; rasio busa udara dan konsumsi bahan habis pakai; persyaratan pembuangan material busa yang keluar; cara dan waktu peralihan ketiga proses pada rig bor yang sama.
Karena kondisi geologi aktual, alat di dalam lubang, dan cara operasi berbeda-beda, efisiensi pengeboran akhir dan hasil pembentukan lubang harus mengacu pada kondisi lapangan. Kondisi pendukung di atas disarankan dituliskan satu per satu dalam kontrak pembelian atau dokumen konfirmasi teknis, dan dimasukkan ke dalam daftar peralatan setelah produsen memberikan parameter tertulis.
