Perbedaan inti keempat jenis peralatan ini bukan pada namanya, melainkan pada "apa yang ingin diambil" dan "apa yang ingin ditinggalkan": rig coring harus mengambil inti batuan kontinu dan utuh, rig reverse circulation harus mengumpulkan sampel serbuk bor sesuai kedalaman, rig sumur air harus membentuk dinding sumur yang stabil dan mengambil air tanah, sedangkan rig eksplorasi adalah istilah yang lebih luas, bisa merujuk pada rig coring atau rig reverse circulation. Saat membeli, tentukan dulu tujuan pengeboran, lalu bandingkan kedalaman bor, diameter lubang, sistem pengambilan sampel, dan kemampuan pendukung.
1. Lihat metode pengambilan sampel terlebih dahulu, baru nama peralatan
Banyak perselisihan pengadaan berasal dari menganggap "eksplorasi" sebagai satu proses yang seragam. Padahal, lubang eksplorasi mineral dan lubang pengambilan sampel geologi memiliki persyaratan bentuk sampel yang berbeda, sehingga struktur peralatannya juga berbeda.
| Jenis Peralatan | Hasil Utama | Karakteristik Sampel | Target Tipikal |
|---|---|---|---|
| Rig coring | Inti batuan kontinu | Mempertahankan integritas formasi, dapat mengamati struktur dan kedudukan | Verifikasi detail tubuh bijih, pencatatan geologi |
| Rig reverse circulation | Serbuk bor yang dikembalikan sesuai kedalaman | Volume sampel besar, cepat, terbagi per interval pengeboran | Survei mineral, verifikasi anomali, kontrol infill |
| Rig sumur air | Sumur jadi | Tidak bertujuan mengambil sampel, fokus pada dinding sumur, diameter sumur, dan lapisan penghasil air | Pasokan air, irigasi, dewatering, panas bumi |
| Rig eksplorasi | Tergantung konfigurasi | Bisa inti batuan, bisa serbuk bor | Mineral, hidrogeologi, survei geologi |
Dalam materi ini, WR400RC, WR500RC-CS3, WR600RC, WR600RC-CS3 termasuk rig crawler untuk reverse circulation; WRTR1000, WRTR600 termasuk rig sumur air tipe rotary table yang ditarik; WRT600, WRT1000, WRT1200 termasuk rig sumur air menara langsung yang dipasang di truk. Materi yang ada tidak memberikan kemampuan coring BQ/NQ/HQ untuk model rig coring independen, sehingga artikel ini tidak mencantumkan parameter diameter spesifik rig coring; data semacam itu harus mengacu pada konfirmasi teknis dari produsen rig coring.
2. Rig reverse circulation: cocok untuk mendapatkan sampel serbuk bor dalam jumlah besar dengan cepat
Jalur pengembalian sampel menentukan bentuk sampel
Pengeboran reverse circulation membangun saluran aliran balik independen melalui pipa bor ganda, serbuk bor terutama kembali ke permukaan dari dalam pipa bor, bukan naik melalui annulus di luar pipa bor. Jalur ini membantu memperpendek jarak pencampuran serbuk bor di dalam lubang, sehingga memudahkan pengumpulan sampel per kedalaman lubang. Yang diperoleh adalah serbuk bor, bukan inti batuan utuh, sehingga cocok untuk tahap awal eksplorasi mineral dan verifikasi infill, tidak cocok menggantikan lubang coring yang memerlukan pengamatan struktur formasi.
Perbedaan model reverse circulation di situs ini
| Model | Kedalaman Bor Maks | Diameter Lubang | Sudut Kerja | Gaya Angkat | Sistem Pengambilan Sampel |
|---|---|---|---|---|---|
| WR400RC | 400 m | 105–305 mm | 45°/90° | 22 T | Pengembalian RC konvensional |
| WR500RC-CS3 | 500 m | 105–400 mm | 45°/90° | 25 T | Sistem pengambilan sampel siklon tiga-dalam-satu CS3 |
| WR600RC | 600 m | 105–450 mm | 45°/90° | 29 T | Pengembalian RC konvensional |
| WR600RC-CS3 | 600 m | 105–450 mm | 45°/90° | 29 T | Sistem pengambilan sampel siklon tiga-dalam-satu CS3 |
Dari tabel terlihat bahwa CS3 bukan untuk meningkatkan kedalaman bor, melainkan mengintegrasikan pemisahan siklon, pembagian sampel representatif, dan pengumpulan sampel ke dalam satu alur proses. Untuk tim eksplorasi yang perlu memproses banyak sampel setiap hari dan ingin mengurangi langkah penuangan manual, sistem pengambilan sampel terintegrasi semacam ini dapat mengurangi pemindahan di antaranya. Materi tidak memberikan data pengujian spesifik tingkat pemulihan sampel, sehingga tidak dapat disimpulkan akurasi pengambilan sampelnya.
Pendukung yang perlu dikonfirmasi saat memilih model reverse circulation
- Tekanan dan kapasitas kompresor udara: WR400RC merekomendasikan tekanan kerja 1,2–3,5 MPa, konsumsi udara 16–55 m³/menit; seri WR600RC merekomendasikan 1,6–6 MPa, 16–75 m³/menit. Saat kedalaman dan diameter lubang bertambah, hanya memenuhi tekanan tanpa kapasitas yang cukup tetap dapat menyebabkan pengembalian sampel berkurang dan endapan serbuk di dasar lubang.
- Spesifikasi pipa bor ganda: WR400RC merekomendasikan pipa bor RC 89/102 mm, panjang pipa 3 m. Penyegelan sambungan dan keausan pipa dalam pipa bor ganda akan langsung memengaruhi apakah sampel tercampur.
- Manajemen sampel: setiap kantong sampel harus diberi nomor lubang bor, nomor sampel, kedalaman awal-akhir, dan tanggal; catatan lapangan harus sesuai satu per satu dengan kantong sampel. Jika proyek menerapkan sistem QA/QC, sampel duplikat, sampel standar, dan sampel kosong juga harus disiapkan sesuai ketentuan.
- Berat mesin utama dan lokasi: WR400RC berat keseluruhan sekitar 11 T, WR500RC-CS3 dan seri WR600RC sekitar 12–12,5 T; sebelum berpindah lokasi perlu memastikan daya dukung jalan dan luas platform.
3. Rig sumur air: tujuannya membuat lubang dan menghasilkan air yang stabil
Perbedaan tipe rotary table dan menara langsung di truk

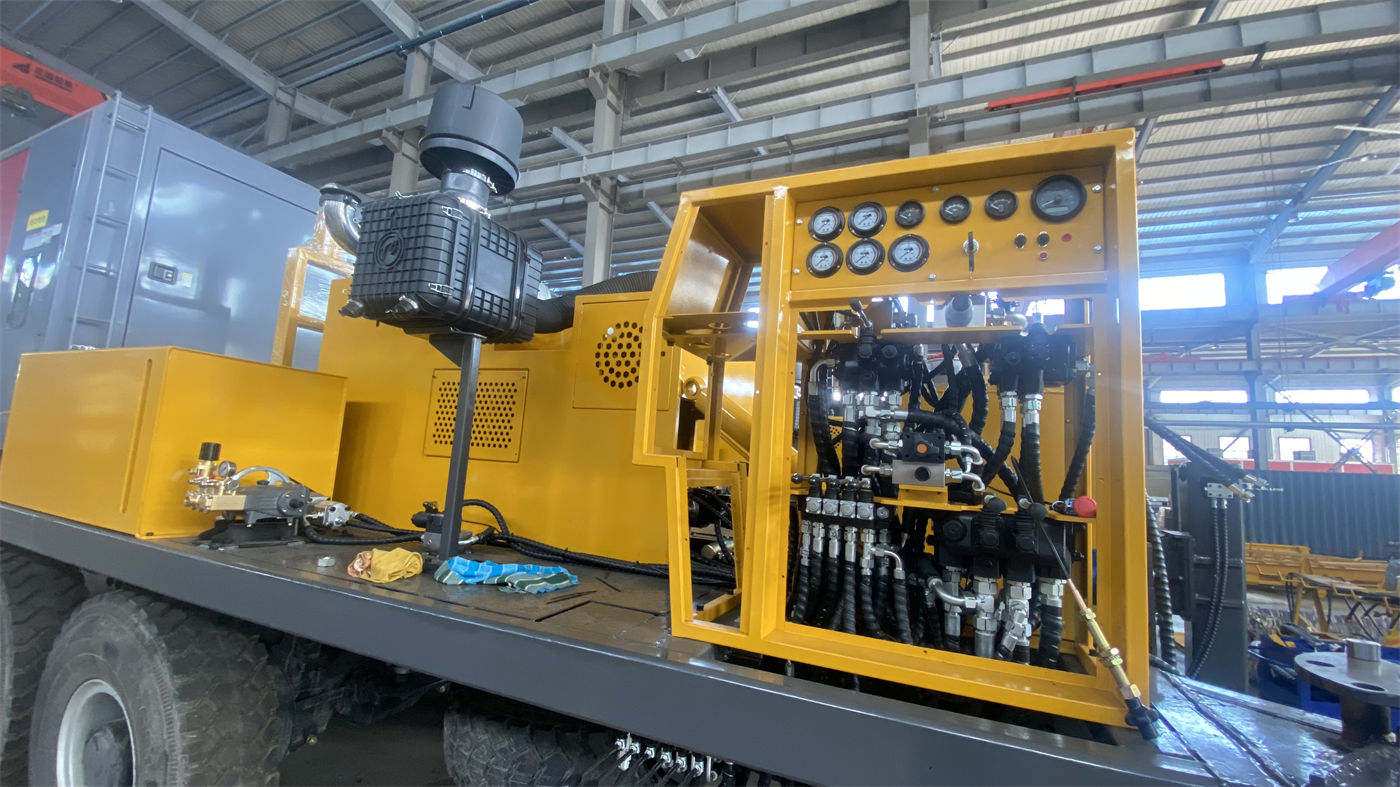

Rig sumur air di situs ini terbagi menjadi dua arah. WRTR1000 dan WRTR600 adalah rig rotary table yang ditarik, dengan putaran rotary table dan sirkulasi lumpur sebagai inti, cocok untuk sumur air dalam, panas bumi, pasokan air area tambang, dan lubang hidrogeologi. WRT600, WRT1000, WRT1200 adalah rig sumur air hidraulis penuh dengan menara langsung di truk, yang mengintegrasikan menara bor, power head, umpan hidraulis, dan sistem operasi pada sasis truk, lebih cocok untuk proyek dengan titik bor tersebar yang memerlukan perpindahan jalan sering.
| Model | Bentuk Pemasangan | Kedalaman Bor Maks | Diameter Lubang | Inti Umpan/Putaran |
|---|---|---|---|---|
| WRTR600 | Rotary table ditarik | 600 m | Maks 500 mm | Rotary table 38/57/85 r/min |
| WRTR1000 | Rotary table ditarik | 1000 m | Lubang tembus rotary table 660 mm | Rotary table 25 kN·m, empat tingkat |
| WRT600 | Menara langsung di truk | 600 m | 140–450 mm | Gaya angkat 37 T, torsi dua kondisi kerja |
| WRT1000 | Menara langsung di truk | 1000 m | 105–800 mm | Gaya angkat 51/52 T, putaran dua kecepatan |
| WRT1200 | Menara langsung di truk | 1200 m | 105–900 mm | Gaya angkat 61 T, 24000/12000 N·m |
Perlu dijelaskan bahwa materi publik WRTR600 dan WRTR1000 memberikan lubang tembus rotary table dan diameter bor maksimum; WRTR600 diameter bor maksimum 500 mm, WRTR1000 lubang tembus rotary table 660 mm. Materi secara jelas mengingatkan bahwa diameter sumur jadi akhir harus dirancang berdasarkan akuifer, pipa sumur, jenis pompa, dan stabilitas formasi, tidak dapat langsung dipahami sebagai diameter bor tetap berdasarkan ukuran lubang tembus.
Urutan penilaian proyek sumur air
- Lakukan survei hidrogeologi terlebih dahulu, tentukan kedalaman akuifer target dan kualitas air, baru bicarakan kedalaman bor.
- Hitung mundur diameter sumur berdasarkan debit air, pipa sumur, dan jenis pompa, bukan memilih diameter lubang terbesar lebih dulu.
- Lapisan lepas atas diprioritaskan menggunakan lumpur, casing, atau casing bertingkat untuk membangun segmen lubang yang stabil, baru masuk ke batuan keras.
- Setelah masuk batuan keras dapat beralih ke DTH hammer; WRTR1000 dapat memilih airlift reverse circulation, WRT1200 mendukung kondisi DTH 1,65–8 MPa, 16–120 m³/menit.
- Akuifer kuat dan segmen air semburan tinggi harus mencatat kedalaman lapisan penghasil air utama; pada tahap penyelesaian sumur, berdasarkan itu atur pipa filter dan segmen penyekat air.
4. Satu peralatan yang sama menangani lubang eksplorasi dan sumur air, di mana batasnya
Materi menunjukkan bahwa WR400RC, WR500RC-CS3, WR600RC, dan WR600RC-CS3 semuanya mencantumkan sumur air dalam sebagai salah satu aplikasi utama; rig sumur air seperti WRTR1000 dan WRT1200 juga dapat digunakan untuk hidrogeologi dan lubang geologi umum. Ini menunjukkan bahwa dalam sebagian proyek, satu peralatan yang sama dapat menangani tugas berbeda di lokasi lubang berbeda, tetapi perlu membedakan beberapa situasi.
Situasi yang dapat ditangani bersama
- Rig sumur air menangani lubang geologi yang tidak memerlukan inti batuan kontinu: dapat menilai perubahan formasi melalui serbuk bor, air balik, parameter lumpur, dan respons pengeboran.
- Rig reverse circulation menangani lubang sumur air yang tidak menekankan pengambilan sampel: dapat beralih ke DTH biasa atau putaran lumpur, tanpa mengaktifkan sistem pengambilan sampel RC lengkap.
- Tujuan pengeboran berbeda dalam satu proyek: misalnya tambang memiliki lubang eksplorasi, juga sumur air untuk pasokan domestik dan penekan debu; alat bor dan alur kerja dapat diganti sesuai penggunaan lubang.
Situasi yang memerlukan konfigurasi tambahan atau tidak cocok digantikan
- Jika memerlukan inti batuan kontinu berkualitas tinggi, gunakan rig coring khusus. Materi tentang rig sumur air menyatakan "jika proyek memerlukan inti batuan kontinu berkualitas tinggi, gunakan rig coring khusus".
- Saat rig reverse circulation digunakan untuk pengambilan sampel eksplorasi, harus dilengkapi pipa bor ganda yang sesuai, sistem kompresor udara, dan peralatan pengambilan sampel. WRTR1000 dapat memilih airlift reverse circulation, tetapi materi secara jelas menyatakan bahwa itu "bukan mesin eksplorasi RC khusus"; proyek dengan persyaratan jelas pada representativitas sampel dan kualitas pembagian sampel harus sekaligus dilengkapi sistem pengambilan sampel yang sesuai.
- Rig sumur air yang dialihkan untuk lubang pengambilan sampel biasanya kurang baik dalam manajemen sampel, penomoran sampel, dan korespondensi kedalaman dibandingkan platform RC khusus.
5. Informasi yang disarankan untuk dikonfirmasi sebelum pembelian
- Tujuan pengeboran: mengambil inti batuan kontinu, mengambil sampel serbuk bor, atau menyelesaikan sumur untuk air.
- Kedalaman dan diameter lubang rencana: keduanya bersama-sama menentukan gaya angkat, torsi putaran, dan kapasitas kompresor udara yang dibutuhkan.
- Sudut pengeboran: jika memerlukan lubang miring, konfirmasi rentang sudut kerja peralatan; materi model reverse circulation memberikan 45°/90°.
- Urutan formasi: ketebalan lapisan lepas atas, apakah mengandung zona rekahan dan formasi bocor udara, menentukan apakah perlu lumpur dan casing.
- Sistem manajemen pengambilan sampel: jika melakukan eksplorasi mineral, frekuensi pembersihan siklon, splitter, dan selang pengembalian sampel harus sesuai dengan sistem QA/QC proyek.
- Kondisi perpindahan: menara langsung di truk perlu memverifikasi batas tinggi jalan, daya dukung jembatan, dan radius putar; tipe ditarik perlu memastikan kendaraan penarik dan dimensi transportasi, misalnya dimensi transportasi menara pendek WRTR600 sekitar 15100 × 2480 × 4100 mm.
- Peralatan pendukung: apakah kompresor udara, pompa lumpur, generator, pompa busa, dan alat casing sudah dimasukkan dalam anggaran keseluruhan.
Materi tidak memberikan diameter coring, kemampuan coring, dan parameter pengeboran yang sesuai untuk rig coring independen, juga tidak memberikan data efisiensi pengeboran setiap model di area tambang atau proyek sumur air aktual. Konten ini perlu dikonfirmasi lebih lanjut setelah model rig coring spesifik ditentukan, berdasarkan data teknis produsen dan kondisi hidrogeologi proyek. Semua nilai yang tercantum dalam artikel ini berasal dari data produk yang telah diverifikasi di situs ini; kedalaman bor, diameter lubang, dan hasil sumur aktual harus mengacu pada kondisi lapangan dan desain khusus.
